Шины бывают следующих типов:

1. Системные шины «Процессор-память» связывают процес­соры с основной памятью и кэш-памятью второго или тре­тьего уровня, расположенных вне процессора. Системная шина PCI может объединять сразу процессор, память и другие внешние устройства (винчестеры, сетевые карты).

2. Шины ввода-вывода, как правило, подключаются к систем­ной шине и служат для связи с периферийными устройства­ми (принтерами, сканерами и др.). Характерная особен­ность - большая длина линий.

3. Графическая шина AGP или PCI-E служит для связи видео­карт (видеоадаптеров) с основной памятью и процессором.

Характеристики основных шин, используемых в компьютере, приведены в табл. 2.1 и 2.2.

Разрядность (ширина шины) — число параллельно передаваемых бит.

Пропускная способность шины – скорость передачи данных (байты в секунду).

Параллельные шины

Шина	Разрядность	Пропускная способность (Мбайт/с)
ISA-8	8	8.33
ISA-16	16	16.66
EISA	32	33.3
PCI1.0	32	132
PCI2.0	64	264
PCI2.1	64	528
AGP(1x)	32	264
AGP(4x)	264	1066
SCSI	8/16	5/10/20/80/320/640
FSB (GTL+)	64	528 - 8500

Таблица 2.2

Последовательные шины

Шина	Разрядность	Пропускная способность (Мбайт/с)
USB 1.0	-	12
USB 2.0	-	12/480
PCI Express 1.0	-	500
PCI Express 2.0	-	1000
Serial ATA	-	300
Serial ATA 3	-	600
Serial SCSI (SaS)	-	600
HyperTransport 3.1	-	51600
DMI	-	2000
QPI	-	25600

2.2 Общая шина

Конфигурация с общей шиной предполагает подключение большинства устройств к одной и той же шине. При этом доступ к шине могут одновременно иметь только два устройства: передатчик и приемник данных.

Существуют три конфигурации с точки зрения количества ис­пользуемых шин и организации их связи с процессором (рис. 2.2 , 2.3 и 2.4) [1].

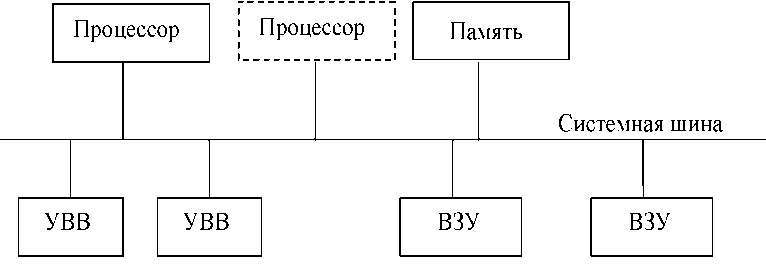

Р и с. 2.2. Система с одной шиной

У ВВ - устройство ввода-вывода; ВЗУ - внешнее запоминающее устройство

К онфигурация, представленная на рис. 2.2, характерна для архи­тектур SMP и MPP.

Она используется в процессорах Intel, AMD, в суперкомпьютерах CRAY, компьютерах фирм Unisys, IBM, HP и многих других.

Загруженность системной шины передачей данных между многими устройствами не позволяет получить высокое бы­стродействие.

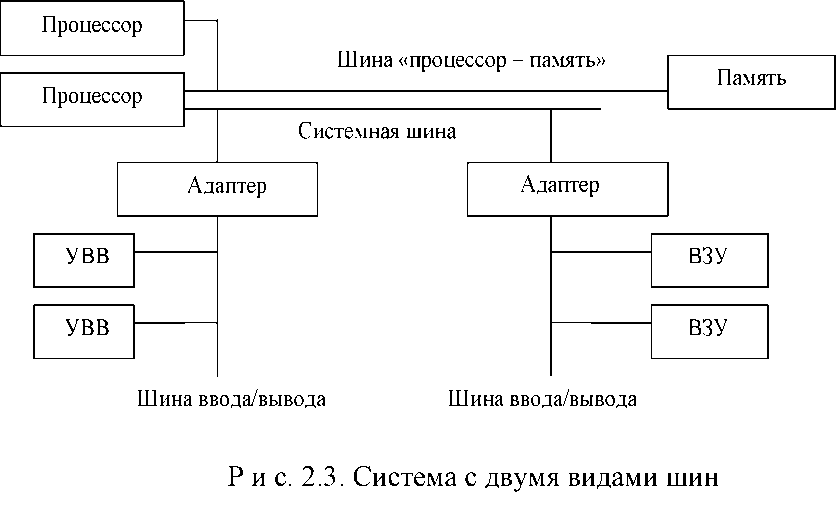

На рис. 2.3 для разгрузки системной шины контроллеры ввода- вывода подключаются не к ней, а к специальным шинам расширения ввода-вывода. Шины расширения связаны с системной шиной через адаптеры.

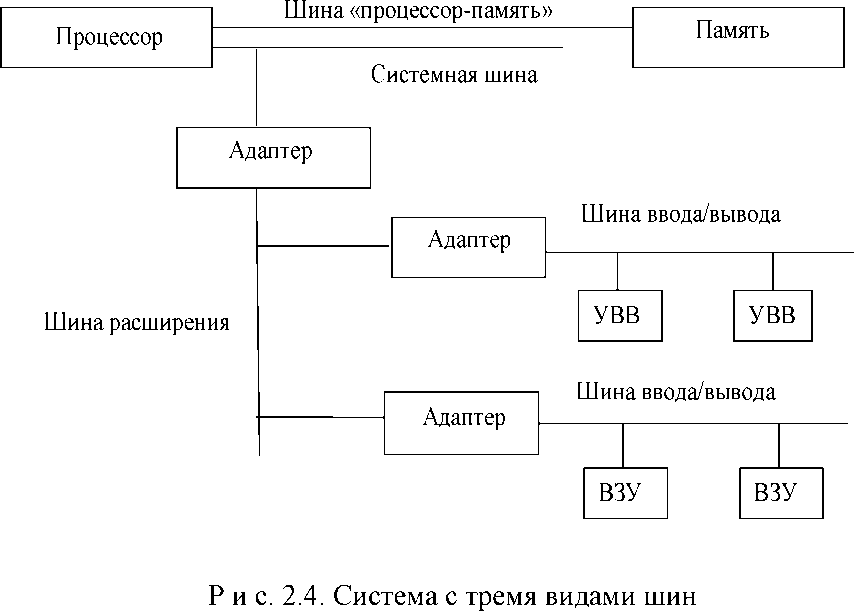

В свою очередь, шины ввода-вывода могут подключаться через адаптеры к шине расширения, а с нее через адаптер к процессору (рис. 2.4). Это позволяет разгрузить системную шину и шину расши­рения.

Конфигурации на рис. 2.3 и 2.4 использованы в чипсетах процес­соров Intel и AMD.
