4. Расчёт коэффициента монтажного веса
,
где
-
средний вес монтажных элементов
-
максимальный вес монтажного элемента
5. Подбор такелажных приспособлений
табл.2 |
|||||
№ п/п |
Область применения |
Наименование |
Эскиз |
Вес (q), т |
Расчётная высота строповки (hстр), м |
1 |
Монтаж фундаментных балок ФБН-1 (L=5,05м, Q=1,3т) |

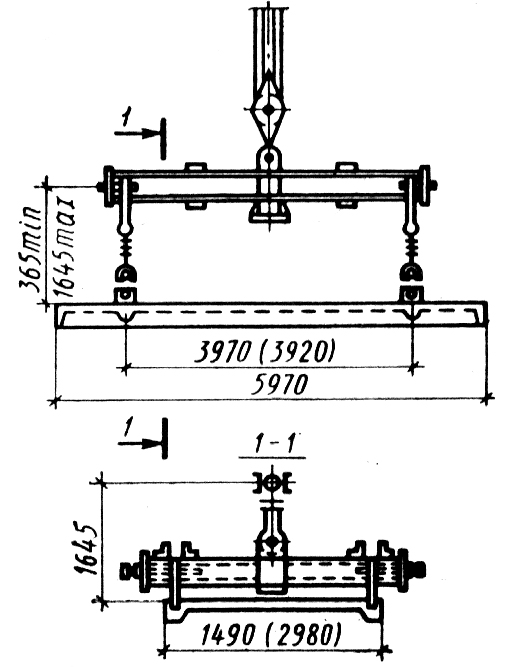

Траверса Q=6т, ПК Главстальконструкция, 185
|
|
0,39 |
2,8 |
2 |
Монтаж двухветвевых колонн (Q=9,5т) |
Траверса Q=16т, ПИ Промстальконструкция 20527М-13 |
|
0,24 |
1 |
3 |
Монтаж фахверковых колонн (Q=5т) |
Траверса унифицированная Q=10т, ЦНИИОМТП, РЧ-455-69 |
|
0,18 |
1 |
4 |
Монтаж подкрановых балок (L=6м, Q=3,5т) |
Траверса Q=6т, ПК Главстальконструкция, 185
|
|
0,39 |
2,8 |
5 |
Монтаж стропильной фермы (L=30м, Q=15т) |
Траверса Q=25т, ПИ Промстальконструкция 15946 Р-11
|
|
1,75 |
3,6 |
6 |
Монтаж стропильной фермы (L=24м, Q=12т) |
Траверса Q=25т, ПИ Промстальконструкция 15946 Р-11
|
|
1,75 |
3,6 |
7 |
Монтаж стропильной фермы (L=18м, Q=9т) |
Траверса Q=10т, ПК Стальмонтаж, 1950-53
|
|
0,46 |
1,8 |
8 |
Монтаж плит покрытия (3х6м, Q=2,6т) |
Траверса Q=4т, ПИ Промстальконструкция, 2006-78 |
|
0,53 |
1,6 |
9 |
Монтаж стеновых панелей (1,2х6м, Q=0,9т) |
Строп Q=10т двухветвевой ГОСТ 19144-73 |
|
0,01 |
2 |
6. Расчёт монтажных характеристик кранов
Нм=h0+hз+hэл+hn+hстр lстр=(c+е+d)(Нм-hш)/(hстр+hп) + l1
Нм – монтажная высота подъёма крюка
h0 – превышение опоры монтируемого элемента над уровнем стоянки крана
hз – запас по высоте (не менее 0,5м)
hэл - высота элемента в монтажном положении
hn – высота полиспаста в стянутом положении
hстр – высота строповки (табл.2)
c – минимальный зазор между стрелой и монтируемым элементом или между стрелой и ранее смонтированной конструкцией (0,5-1м)
е – запас на разворот (0,5м)
d – расстояние от центра тяжести до приближённого к стреле крана края элемента
hш – расстояние от уровня стоянки крана до оси крепления стрелы
l1 – расстояние от оси поворота крана до оси крепления стрелы
,
где
- монтажный вес элемента;
Q - вес монтируемого элемента;
q - вес строповочного устройства.
табл.3
№ п/п |
Наименование элемента |
h0 |
Монтажные характеристики |
||
Нм=h0+hз+hэл+hп+hстр |
lстр=(c+e+d)∙(Hм-hш)/(hстр+hп) +
|
Qм=Q+q |
|||
1 |
Монтаж фундаментных балок Q=1,3т |
0 |
0+0,5+0,45+1,5+2,8=5,25м |
(0,5+0,5+0,26)∙(5,25-1,5)/(2,8+1,5)+1,5=2,6м |
1,3+0,39=1,69 |
2 |
Монтаж колонн Q=9,5т |
-1,0 |
-1+0,5+12,6+1,5+1 =14,6м |
(0,5+0,5+0,7)∙(14,6-1,5)/(1+1,5)+1,5=10,4м |
9,5+0,24=9,74 |
3 |
Монтаж колонн Q=7,9т |
-1,0 |
-1+0,5+12,6+1,5+1 =14,6м |
(0,5+0,5+0,5)∙(14,6-1,5)/(1+1,5)+1,5=9,4м |
7,9+0,24=8,14 |
4 |
Монтаж фахверковых колонн Q=5т |
-1,0 |
-1+0,5+12,6+1,5+1 =14,6м |
(0,5+0,5+0,2)∙(14,6-1,5)/(1+1,5)+1,5=7,78м |
5+0,18=5,18 |
5 |
Монтаж подкрановых балок Q=3,5т |
9,5 |
9,5+0,5+1+1,5+2,8 =15,3м |
(0,5+0,5+0,3)∙(15,3-1,5)/(2,8+1,5)+1,5=5,67м |
3,5+0,39=3,85 |
6 |
Монтаж стропильной фермы Q=15т |
12,6 |
12,6+0,5+2,7+1,5+ +3,6=20,9м |
(0,5+0,5+0,14)∙(20,9-1,5)/(3,6+1,5)+1,5=5,8м |
15+1,75=16,75 |
7 |
Монтаж стропильной фермы Q=12т |
12,6 |
12,6+0,5+2,7+1,5+ +3,6=20,9м |
(0,5+0,5+0,14)∙(20,9-1,5)/(3,6+1,5)+1,5=5,8м |
12+1,75=13,75 |
8 |
Монтаж стропильной фермы Q=9т |
12,6 |
12,6+0,5+2,7+1,5+ +1,8=19,1м |
(0,5+0,5+0,14)∙(19,1-1,5)/(1,8+1,5)+1,5=7,5м |
9+0,46=9,46 |
9 |
Монтаж плит покрытия Q=2,6т |
15,3 |
15,3+0,5+0,45+1,5+1,6=19,4м |
(0,5+0,5+3)∙(19,4-1,5)/(1,6+1,5) +1,5=24,6м |
2,6+0,53=3,13 |
10 |
Монтаж стеновых панелей Q=0,9т |
15,3 |
15,3+0,5+1,2+1,5+2=20,5м |
(0,5+0,5+0,8)∙(20,5-1,5)/(2+1,5) +1,5=11,3м |
0,9+0,01=0,91 |
