Общие сведения о реле тока
Реле тока РНТ-565, РНТ-566, РНТ-566/2 предназначены для дифференциальной защиты одной фазы силовых трансформаторов (двух- и трехобмоточных силовых трансформаторов, генераторов, мощных шунтирующих реакторов), автотрансформаторов и генераторов переменного тока. Первичные обмотки реле выполнены применительно к трансформаторам тока с номинальным вторичным током 5 А.
Магнитодвижущая сила срабатывания, определенная заводом-изготовителем, Fср=100±5 Ампервитков для реле РНТ-565.
Реле тока РНТ-567, РНТ 567/2 предназначены для защиты шин.
Реле тока обеспечивают торможение от одной группы измерительных трансформаторов тока (т.е. имеют по одной тормозной обмотке).
Технические данные реле тока
Время срабатывания реле тока при трехкратном токе срабатывания 0,04 с.
Коэффициент надежности реле не менее 1,35 при пятикратном и не менее 1,2 при двухкратном токе срабатывания.
Коммутационная способность контактов в цепи постоянного тока с индуктивной нагрузкой с постоянной времени 0,005 с 60 Вт при напряжении до 250 В или токе до 2 А.
Габаритные размеры реле тока не более 179х218х190 мм.
Масса реле тока 3,5 кг.
Конструкция реле тока
Реле тока состоит из исполнительного органа РТ-40, промежуточного насыщающего трансформатора тока, смонтированных на общем основании и закрытых прозрачным кожухом.
Структура условного обозначения:
РНТ-ХХХ-Х4,
где РНТ – реле с насыщающим трансформатором;
ХХ – условный номер разработки (565, 566, 566/2, 567, 567/2)
Х4 – климатическое исполнение (УХЛ, О) и категорию размещения (4) НТД-ТУ 16-523.464-74
Основные технические данные приведены в таблице 2.1.
Схема дифференциальной защиты РНТ-565 приведена на рис. 2.1, а, а расположение обмоток на магнитопроводе НТТ и схема внутренних соединений даны на рис. 2.1, б и в.

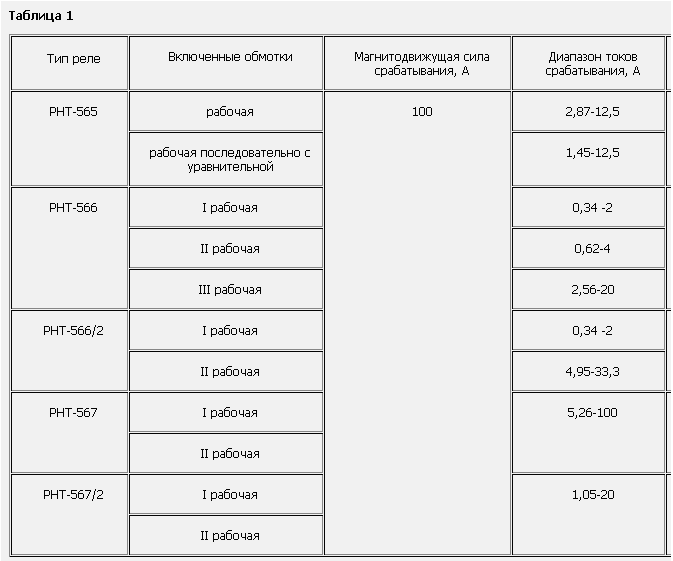

Таблица 2.1
Технические параметры реле тока рнт
а). б). в).
Рис. 2.1. Схема дифференциальной защиты РНТ-565
а). Схема дифференциальной защиты; б). Схема расположения обмоток на магнитопроводе; в). Схема внутренних соединений и включения реле: 1 – рабочая обмотка; 2 – вторичная обмотка; 3 – короткозамкнутая обмотка; 40 – основная уравнительная обмотка; 41 и 42 – первая и вторая уравнительные обмотки
