НАЦИОНАЛЬНАЯ АКАДЕМИЯ ПРИРОДООХРАННОГО И КУРОРТНОГО СТРОИТЕЛЬСТВА
ФАКУЛЬТЕТ ВОДНЫХ РЕСУРСОВ И ЭНЕРГЕТИКИ
Кафедра энергоснабжения и физики методическое пособие
для выполнения расчетно-графической работы по дисциплине:
«ОСНОВЫ РЕЛЕЙНОЙ ЗАЩИТЫ»
для студентов, обучающихся по направлению:
7.050701 «Электротехника и электротехнологии»
Симферополь,
2012
Методическое пособие для выполнения расчетно-графической работы по дисциплине: «Основы релейной защиты» для студентов, обучающихся по направлению: 6.050701 «Электротехника и электротехнологии», составители: Тынчерова Э.Л., Воскресенская С.Н., ______________ – Симферополь: НАПКС, 2012 г.
Одобрено Научно-методическим Советом Национальной академии природоохранного и курортного строительства от «___»__________2012г. Протокол №___.
Одобрено и рекомендовано к печати на заседании учебно-методической комиссии факультета ВРиЭ НАПКС от «___»__________2012г. Протокол №___.
Рассмотрено и одобрено на заседании кафедры энергоснабжения и физики «___»__________2012г. Протокол №___.
Составители: Тынчерова Э.Л., к. т. н., доцент кафедры ЭиФ, Воскресенская С.Н., старший преподаватель кафедры ЭиФ, ______________ - инженер РЗА.
Рецензент: Бекиров Э. А., к. т. н., д. т. н., зав. кафедрой ЭиФ.
Ответственный за выпуск: Бекиров Э. А., д. т. н., зав. кафедрой ЭиФ.
Содержание
І. Задание для расчета………………………………………………………..…….……..3
ІІ. Пример расчета…………………………………………….….............................…….5
Исходные данные……………………………………………...…………………......5
Выбор видов и места установки устройств релейной защиты тупиковой понижающей подстанции и сети потребителей……………………………..……..6
Выбор типов трансформаторов тока и их коэффициентов трансформации ….....6
Расчёт токов короткого замыкания……………………...…...……………………11
Расчёт параметров выбранных защит, выбор типов реле…………………...…...16
5.1. Расчет параметров защит, установленных на линии л5…………………………16
5.2. Расчет параметров защит, установленных на линии л4……..…………………..18
5.3. Расчет параметров защит, установленных на трансформаторе т1……………..22
Выводы по работе……...…………………………...………………………………26
Приложение 1……………...…………………………………………………..…...27
Приложение 2……………...………………………………………………..……...28
Литература…...……………………………………………………………...………29
Задание для расчета
Для схемы, представленной на рис.1, выбрать место установки и тип устройств РЗА для защиты силового трансформатора и распределительной сети низкого напряжения. Исходные данные для расчета взять из таблицы 1 согласно своему варианту.

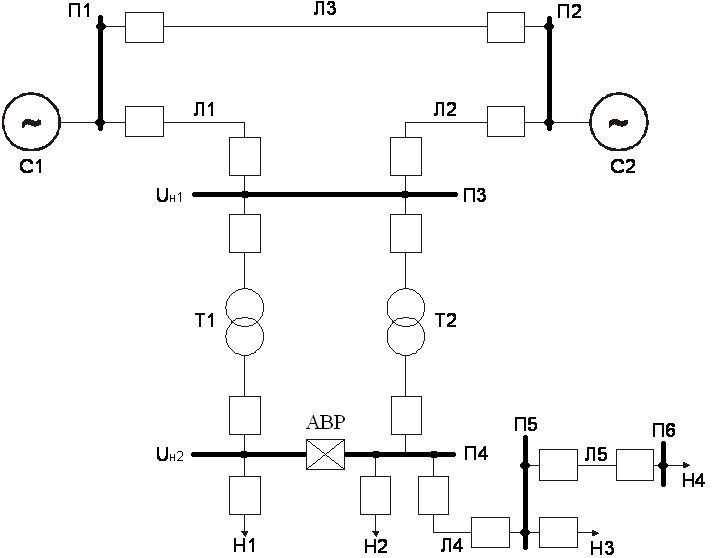

Рис. 1. Схема электроснабжения
Таблица 1
Исходные данные
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
SКЗ С1, МВА |
700 |
550 |
600 |
800 |
1000 |
650 |
700 |
600 |
700 |
750 |
700 |
1100 |
1200 |
700 |
650 |
S КЗ с2, МВА |
1000 |
900 |
1000 |
1500 |
1600 |
900 |
1100 |
2000 |
800 |
1300 |
1400 |
1500 |
1600 |
900 |
1000 |
Л1, км |
провод - марки АС, сечение - 120 мм2 при UH1=110-150 кВ, 240 мм2 при UH1=220 кВ |
||||||||||||||
- |
110 |
120 |
95 |
115 |
125 |
105 |
90 |
130 |
135 |
- |
- |
- |
- |
- |
|
Л2, км |
провод - марки АС, сечение - 120 мм2 при UH1=110-150 кВ, 240 мм2 при UH1=220 кВ |
||||||||||||||
103 |
105 |
100 |
110 |
115 |
- |
- |
- |
- |
- |
98 |
104 |
106 |
113 |
117 |
|
Л3, км |
провод - марки АС, сечение - 120 мм2 при UH1=110-150 кВ, 240 мм2 при UH1=220 кВ |
||||||||||||||
- |
- |
- |
- |
- |
120 |
125 |
130 |
95 |
90 |
103 |
97 |
91 |
94 |
108 |
|
Л4, км |
провод - марки АС, сечение - 95 мм2. |
||||||||||||||
20 |
25 |
30 |
35 |
18 |
21 |
26 |
15 |
28 |
33 |
17 |
23 |
27 |
31 |
19 |
|
Л5, км |
провод - марки АС, сечение - 50 мм2. |
||||||||||||||
10 |
12 |
14 |
16 |
8 |
18 |
20 |
7 |
15 |
17 |
13 |
11 |
20 |
21 |
11 |
|
UH1, кВ |
220 |
150 |
110 |
220 |
150 |
150 |
110 |
110 |
110 |
110 |
220 |
110 |
110 |
110 |
150 |
UH2, кВ |
10,5 |
11 |
11 |
11 |
10,5 |
11 |
10,5 |
10,5 |
11 |
10,5 |
11 |
10,5 |
10,5 |
10,5 |
10,5 |
Т1 |
ТРДН-32000/220 |
ТДН-16000/150-70У1 |
ТДН-10000/110 |
ТРДН-25000/220 |
ТРДН-32000/150 |
ТДН-16000/150-70У1 |
ТРДН-25000/110 |
ТРДН-40000/110 |
ТДН-10000/110 |
ТРДН-25000/110 |
ТРДН-32000/220 |
ТРДН-40000/110 |
ТРДН-40000/110 |
ТРДН-25000/110 |
ТРДНС-32000/150 |
tМТЗ Н-1 |
0,8 |
0,7 |
0,6 |
0,8 |
0,7 |
0,8 |
0,6 |
0,6 |
0,7 |
0,8 |
0,7 |
0,6 |
0,8 |
0,7 |
0,8 |
tМТЗ Н-2 |
0,8 |
0,7 |
0,6 |
0,8 |
0,7 |
0,8 |
0,6 |
0,6 |
0,7 |
0,8 |
0,7 |
0,6 |
0,8 |
0,7 |
0,8 |
tМТЗ Н-3 |
0,5 |
0,4 |
0,5 |
0,4 |
0,5 |
0,6 |
0,4 |
0,5 |
0,6 |
0,5 |
0,4 |
0,5 |
0,5 |
0,4 |
0,6 |
tМТЗ Н-4 |
1,2 |
1,1 |
1,2 |
1,1 |
1,2 |
1,2 |
1,3 |
1,1 |
1,3 |
1,2 |
1,1 |
1,1 |
1,3 |
1,0 |
1,0 |
Н1, МВА |
в нагрузке есть электродвигатели |
||||||||||||||
11,5 |
4,5 |
3 |
8 |
10 |
5 |
8 |
12 |
3 |
6,5 |
10 |
16 |
14,5 |
7 |
10 |
|
Н2, МВА |
в нагрузке есть электродвигатели |
||||||||||||||
11,5 |
4,5 |
3 |
8 |
10 |
5 |
8 |
12 |
3 |
6,5 |
10 |
16 |
14,5 |
7 |
10 |
|
Н3, МВА |
в нагрузке есть электродвигатели |
||||||||||||||
2 |
2 |
1,5 |
2,5 |
2 |
1 |
1 |
1 |
1 |
2 |
1,5 |
2,0 |
1,5 |
2 |
2 |
|
Н4, МВА |
преимущественно лампы накаливания, электротермические установки |
||||||||||||||
2,5 |
2,5 |
1,5 |
1,5 |
3 |
4 |
3,5 |
3,5 |
1,5 |
3 |
2,5 |
3 |
3 |
2,5 |
2,5 |
|
Продолжение таблицы 1
Вариант |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
30 |
S КЗ с1, МВА |
650 |
1200 |
700 |
900 |
900 |
1000 |
800 |
600 |
650 |
600 |
700 |
800 |
800 |
650 |
600 |
S КЗ с2, МВА |
800 |
1500 |
1100 |
1700 |
1400 |
1600 |
1100 |
1400 |
1200 |
1100 |
1300 |
1500 |
1200 |
1300 |
1400 |
Л1, км |
провод - марки АС, сечение - 120 мм2 при UH1=110-150 кВ, 240 мм2 при UH1=220 кВ |
||||||||||||||
104 |
110 |
95 |
121 |
97 |
92 |
94 |
113 |
124 |
98 |
- |
- |
- |
- |
- |
|
Л2, км |
провод - марки АС, сечение - 120 мм2 при UH1=110-150 кВ, 240 мм2 при UH1=220 кВ |
||||||||||||||
91 |
94 |
98 |
100 |
102 |
- |
- |
- |
- |
- |
95 |
99 |
105 |
93 |
87 |
|
Л3, км |
провод - марки АС, сечение - 120 мм2 при UH1=110-150 кВ, 240 мм2 при UH1=220 кВ |
||||||||||||||
- |
- |
- |
- |
- |
104 |
89 |
106 |
112 |
88 |
101 |
108 |
118 |
106 |
90 |
|
Л4, км |
провод - марки АС, сечение - 95 мм2. |
||||||||||||||
18 |
20 |
22 |
24 |
26 |
28 |
30 |
19 |
21 |
23 |
25 |
27 |
31 |
16 |
15 |
|
Л5, км |
провод - марки АС, сечение - 50 мм2. |
||||||||||||||
10,5 |
11,5 |
12,5 |
13,5 |
14,5 |
15,5 |
16,5 |
17,5 |
18,5 |
19,5 |
20,5 |
21,5 |
22,5 |
9,5 |
8,5 |
|
UH1, кВ |
150 |
110 |
220 |
110 |
150 |
220 |
150 |
220 |
110 |
150 |
220 |
150 |
110 |
220 |
150 |
UH2, кВ |
11 |
10,5 |
11 |
10,5 |
11 |
11 |
10,5 |
10,5 |
10,5 |
10,5 |
10,5 |
10,5 |
10,5 |
11 |
10,5 |
Т1 |
ТДН-16000/150-70У1 |
ТРДН-40000/110 |
ТРДН-25000/220 |
ТРДН-40000/110 |
ТДН-16000/150-70У1 |
ТРДН-25000/220 |
ТРДНС-32000/150 |
ТРДН-32000/220 |
ТРДН-25000/110 |
ТРДНС-32000/150 |
ТРДН-32000/220 |
ТРДНС-32000/150 |
ТРДН-25000/110 |
ТРДН-32000/220 |
ТРДН-32000/150 |
tМТЗ Н-1 |
0,8 |
0,7 |
0,6 |
0,8 |
0,7 |
0,8 |
0,6 |
0,6 |
0,7 |
0,8 |
0,7 |
0,6 |
0,8 |
0,7 |
0,8 |
tМТЗ Н-2 |
0,8 |
0,7 |
0,6 |
0,8 |
0,7 |
0,8 |
0,6 |
0,6 |
0,7 |
0,8 |
0,7 |
0,6 |
0,8 |
0,7 |
0,8 |
tМТЗ Н-3 |
0,5 |
0,4 |
0,5 |
0,4 |
0,5 |
0,8 |
0,6 |
0,6 |
0,7 |
0,8 |
0,7 |
0,6 |
0,8 |
0,7 |
0,8 |
tМТЗ Н-4 |
1,2 |
1,1 |
1,2 |
1,1 |
1,2 |
0,6 |
0,4 |
0,5 |
0,6 |
0,5 |
0,4 |
0,5 |
0,5 |
0,4 |
0,6 |
Н1, МВА |
в нагрузке есть электродвигатели |
||||||||||||||
4,5 |
10,5 |
8,5 |
10,5 |
5,5 |
5 |
10 |
10 |
5,5 |
10 |
9,5 |
10 |
8 |
12 |
12 |
|
Н2, МВА |
в нагрузке есть электродвигатели |
||||||||||||||
4,5 |
10,5 |
8,5 |
10,5 |
5,5 |
5 |
10 |
10 |
5,5 |
10 |
9,5 |
10 |
8 |
12 |
12 |
|
Н3, МВА |
в нагрузке есть е электродвигатели |
||||||||||||||
1,5 |
1,5 |
2,5 |
2 |
1 |
2 |
2 |
2 |
2,5 |
2 |
1,5 |
1 |
2 |
1 |
2 |
|
Н4, МВА |
преимущественно лампы накаливания, электротермические установки |
||||||||||||||
2,5 |
3,5 |
2,5 |
3 |
3 |
3 |
3 |
2 |
2,5 |
3 |
3 |
4 |
3 |
4 |
3 |
|
