Вопрос 24. Метод измерения сопротивления с использованием операционных усилителей.

Метод с использованием операционных усилителей (ОУ).

Этот метод используется для измерения средних и больших сопротивлений (до 10¹⁸ Ом)

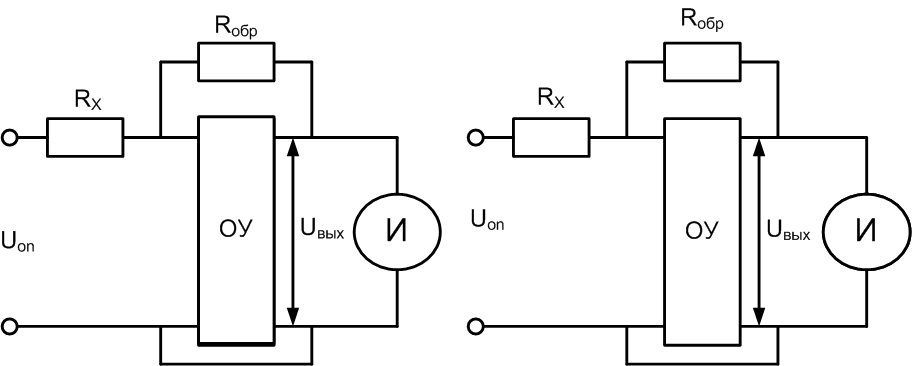

а) б)

Схема рис. а)применяется для измерения больших сопротивлений (тераомметры).

Шкала может быть отградуирована в единицах сопротивления.

Схема рис.5 б) применяется для измерения малых сопротивлений (от единиц Ом).

.

Комбинация обеих схем позволяет создать измерители сопротивления с диапазоном измерения от единиц Ом до нескольких десятков МОм с погрешностью ≤ 10%.
