Вопрос 15. Вольтметры среднего значения.
Вольтметры среднего значения
Вольтметры среднего значения имеют преобразователи переменного напряжения в постоянное, аналогичные преобразователям, используемым в выпрямительных приборах (см. § 5-4). Такие вольтметры обычно имеют структуру, показанную на рис. 6-3, б. В этом случае на выпрямительный преобразователь подается предварительно усиленное напряжение иХу что повышает чувствительность вольтметров и уменьшает влияние нелинейности диодов. Угол отклонения подвижной части измерительного механизма у таких вольтметров пропорционален средневыпрямленному значению измеряемого напряжения, т. е.
При
измерении напряжения несинусоидальной
формы среднее значение этого напряжения
,
а
действующее —
где
—
показание вольтметра;
=
1,11 — коэффициент формы синусоиды;
—коэффициент
формы измеряемого напряжения.
Вопрос 16. Вольтметры действующего значения с равномерной шкалой.
Вольтметры действующего значения
Вольтметры
действующего значения
имеют
преобразователь переменного
напряжения с квадратичной статической
характеристикой
преобразования
.
В
качестве такого преобразователя
используют термопреобразователи,
квадратирующие устройства
с кусочно-линейной аппроксимацией
параболы, электронные
лампы и другие. При этом если вольтметр
действующего
значения выполнен по структурным схемам,
рассмотренным выше (два варианта структур
вольтметров переменного тока),
то независимо от формы кривой измеряемого
напряжения
отклонение указателя измерительного
механизма пропорционально
квадрату действующего значения
измеряемого напряжения:
Как видно, такой вольтметр имеет квадратичную шкалу.

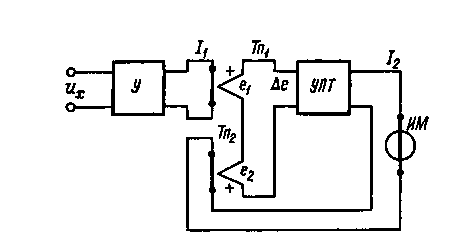

Вольтметр действующего значения с равномерной шкалой показан на рис. 6-6, где используются два квадратических преобразователя, один из которых включен в цепь отрицательной обратной связи.
Рис. 6-6. Схема электронного вольтметра действующего значения (с равномерной шкалой)
В качестве таких
преобразователей используют
термопреобразователи,
для которых термо-ЭДС равны соответственно:
где
—
токи,
протекающие через нагреватели
термопар;
—
коэффициенты, зависящие от свойств
термопреобразователей.
Выходной
ток широкополосного усилителя переменного
тока У
пропорционален измеряемому
напряжению:
поэтому
.
При
большом коэффициенте усиления УПТ
его
входной сигнал
Следовательно,
и
отклонение указателя измерительного
механизма
Таким образом, отклонение указателя измерительного механизма пропорционально действующему значению измеряемого напряжения.
В качестве примера можно привести выпускаемые промышленностью милливольтметр переменного тока ВЗ-43 с амплитудным преобразователем, имеющий верхние пределы измерений 10, 30 мВ — 3 В, в диапазоне частот 10 Гц—1 ГГц.
Вопрос 17. Конденсаторный частотомер. Приборы для измерения частоты
Для измерения частоты и фазы используют приборы, представляющие собой сочетание магнитоэлектрического механизма с преобразователем частоты или фазы в постоянный ток.
