Вопрос 7. Работа электродинамического измерительного механизма на переменном токе.
Работа электродинамического измерительного механизма
на переменном токе

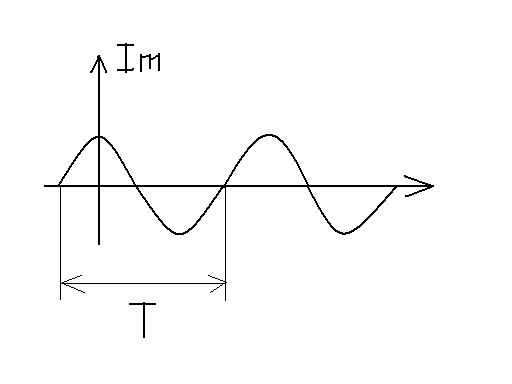

i1=I1m*sinwt
i2=I2m*sin(wt-φ)
dM12
Мt = i1*i2* ——— - мгновенный момент.
dα
Из-за инерционности подвижной катушки она не успевает за изменением мгновенного значения момента, то есть является интегрирующим звеном.
1 T dM12
М= — * ∫ Mt dt= I1'*I2'*cosφ*——— ,
T 0 dα
где I1',I2' -действующие значения токов
Таким образом, вращающий момент М определяется действующими значениями токов и косинусом угла сдвига фаз между ними.
Вопрос 8. Вращающий момент электростатического измерительного механизма.
ЭЛЕКТРОСТАТИЧЕСКИЙ ИЗМЕРИТЕЛЬНЫЙ МЕХАНИЗМ
Общие сведения. Основой электростатических приборов является электростатический измерительный механизм с отсчетным устройством. Они применяются, главным образом, для измерения напряжений переменного и постоянного тока.
Измерительный механизм. Вращающий момент в электростатических механизмах возникает в результате взаимодействия двух систем заряженных проводников, одна из которых является подвижной.
Вращающий момент электростатического ИМ
где
—
энергия электростатического поля
системы заряженных пластин;
—
электрическая емкость между подвижными
и неподвижными пластинами;
—
напряжение между подвижными и
неподвижными пластинами.
Если
напряжение
постоянное,
то вращающий момент
Если
,
то мгновенный вращающий момент
Таким образом, вращающий момент имеет постоянную и гармоническую составляющие. Отклонение подвижной части обычно применяемого электростатического измерительного механизма под действием переменного напряжения промышленной и более высокой частоты определяется постоянной составляющей момента, которая может быть записана в таком виде:
где
—
действующее напряжение.
При искаженной
форме напряжения
вращающий момент
где
—
квадрат искаженного по форме действующего
напряжения;
—
постоянная и гармонические составляющие
приложенного
напряжения.
Если противодействующий момент создается упругими элементами, то угол поворота подвижной части
(5-24)
Из выражения (5-24)
следует, что зависимость угла отклонения
подвижной части от напряжения нелинейна
и что поворот подвижной
части одинаков как при постоянном
напряжении, так и
при напряжении переменного тока, имеющем
действующее значение,
равное значению постоянного напряжения.
Линейную зависимость
угла отклонения
от
напряжения ( для значительной части
диапазона измерений) получают, изготовляя
подвижные пластины специальной
формы, при которой dC/dα
является требуемой функцией
Вопрос 9. Электронный вольтметр постоянного тока.
Электронный вольтметр
В электронных вольтметрах измеряемое напряжение с помощью аналоговых устройств преобразуется в ток, который подаётся на магнитоэлектрический измерительный механизм.
Особенности электронных вольтметров:
- высокая чувствительность и широкий диапазон измеряемых значений (10мВ…10кВ);
- большое входное сопротивление;
- широкий частотный диапазон.

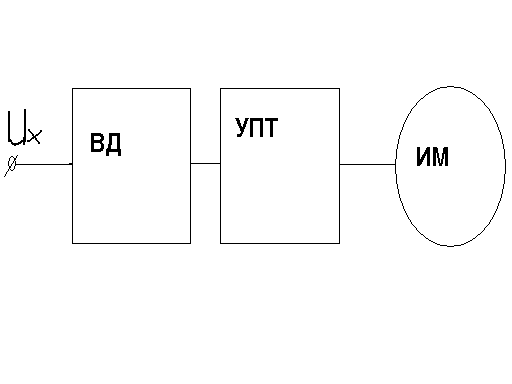

1. Электронный вольтметр постоянного тока
ВД – входной делитель, который служит для расширения диапазона в сторону больших значений.
УПТ – усилитель постоянного тока, который служит для расширения диапазона в сторону малых значений
ИМ - измерительный механизм магнитоэлектрического типа.
α = Кv*Ux - угол отклонения стрелки.
Кv= Kвд*Купт*Sv - коэффициент преобразования.
За счёт нестабильности Купт и дрейфа нуля перед измерением необходимо производить калибровку вольтметра и установку нуля.
