4. Программа работы

1. На передней панели стенда установить планшет с изображением исследуемой схемы «Понижающий регулятор постоянного напряжения» (рисунок 6.1).

2. Подсоединить к выходу регулятора активную нагрузку. Подать на вход регулятора постоянное напряжение U_вх=24В. Замерить величину напряжения U_REF встроенного источника опорного напряжения ШИМ-контроллера (вывод 14).

3. Подать на вход ШИМ регулирующее напряжение U_рег. Изменяя напряжение U_рег проверить возможность регулирования длительности управляющих импульсов на выходе ШИМ (КТ5).

4. При помощи времязадающего резистора установить минимальную частоту преобразования. Зарисовать осциллограммы напряжений в контрольных точках регулятора (КТ5, КТ6, КТ7), при заданном значении коэффициента скважности управляющих импульсов  (задается преподавателем). Замерить температуру корпуса силового транзистора.

5. Установить максимальную частоту преобразования. Отметить изменение температуры корпуса силового транзистора.

6. Подсоединить вольтметр к выходу регулятора. Изменяя значение U_рег снять регулировочную характеристику регулятора U_Н=f(). Длительность импульсов контролируется осциллографом.

7. Построить экспериментальную регулировочную характеристику совместно с теоретической характеристикой, рассчитанной при подготовке к работе.

8. Выполнить исследования по п.5 для повышенной частоты преобразования. Отметить изменение температуры корпуса силового транзистора.

9. Проанализировать и объяснить полученные результаты. Сделать выводы по работе.

Контрольные вопросы

1. Объяснить принцип широтно-импульсного регулирования постоянного напряжения.

2. Объяснить принцип работы исследуемого регулятора напряжения и назначение отдельных элементов и узлов принципиальной схемы.

3. Объяснить регулировочную характеристику регулятора.

5. Чем определяются параметры регулятора: частота коммутации, диапазон изменения напряжения на нагрузке, коэффициент пульсаций напряжения на нагрузке?

Лабораторная работа №5 “Исследование однофазного

инвертора напряжения ”

1. Цель работы

Изучение принципа работы и определение основных параметров однофазного инвертора напряжения.

2. Описание функциональной схемы лабораторного стенда

Работа выполняется на универсальном стенде, описание которого приведено в лаб. работе №1. Функциональная схема однофазного инвертора напряжения изображена на съемном планшете (рис. 12).

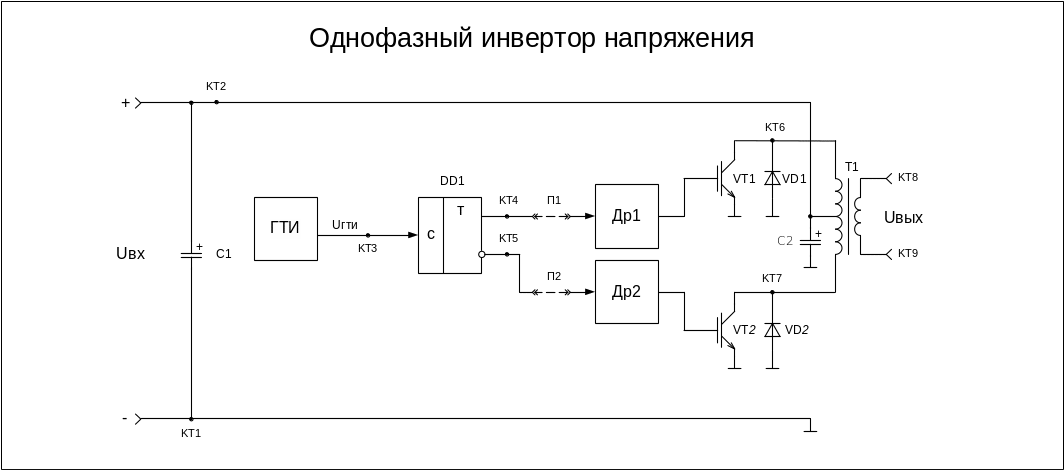

Рис. 12. Планшет «Однофазный инвертор напряжения»

В состав силовой части инвертора входят:

- силовые ключи на транзисторах VT1 и VT2;

- обратные диоды VD1 и VD2;

- силовой трансформатор Т1;

- источник входного постоянного напряжения U_вх.

Система управления содержит:

- генератор тактовых импульсов ГТИ,

- триггер со счетным входом DD1,

- усилители импульсов (драйверы) Д1и Д2.

Частота переменного напряжения f_вых на выходе инвертора определяется частотой ГТИ.

Силовая часть инвертора напряжения выполнена по трансформаторной схеме. В качестве задающего генератора высокой частоты, 10...12 кГц, используется генератор тактовых импульсов ГТИ. Напряжение с выхода ГТИ подается на вход триггера со счетным входом DD1. На выходах триггера Q1 и Q2 формируются противофазные напряжения, необходимые для управления силовыми транзисторами VT1 и VT2. В результате этого включение очередного силового транзистора происходит только после запирания ранее работающего транзистора.

Согласование маломощного выхода триггера DD1 с входами транзисторных ключей VT1и VT2 выполнено через драйверы Др1 и Др2.
