4. Программа работы

4.1. Установить на наборном поле лабораторного стенда планшет с исследуемой схемой. Установить на стенде элементы в соответствии с результатами домашних расчетов.

4.2. Подать в схему управления регулирующее напряжение U_рег и проверить возможность регулирования фазы управляющих импульсов изменением U_рег.

4.3. При помощи резистора R6 установить ограничение максимального угла регулирования α_макс=175 эл. град.

4.4. Зарисовать и объяснить осциллограммы напряжений в контрольных точках системы управления при заданном (см. п.3.7) значении угла регулирования α.

4.5. Снять регулировочную характеристику системы управления α=f(U_рег), совместить с теоретической характеристикой, полученной расчетным путем (п.3.5), на одном рисунке. Объяснить результаты.

4.6. Обратить внимание на соответствие экспериментальных параметров системы управления и теоретических, полученных расчетным путем при подготовке к работе (диапазон изменения угла регулирования α, длительность импульсов управления t_u). Объяснить причины расхождений результатов.

5. Указания к выполнению работы

5.1. Ограничение максимального значения угла регулирования α производят при максимальном заданном значении напряжения регулирования U_рег=5В (10В) (см. табл.1).

5.2. При снятии осциллограмм использовать двухлучевой осциллограф или одноканальный осциллограф с внешней синхронизацией. Импульсы для синхронизации развертки осциллографа подавать с одного из выходов системы управления.

5.3. При расчете элементов ГПН можно воспользоваться следующим соотношением:

,

где α - угол регулирования управляемого выпрямителя, эл. град.;

U_рег- напряжение регулирования, B;

U_п =15В - напряжение питания ГПН, В;

f_C = 50 Гц - частота напряжения сети;

- электромагнитная постоянная интегратора, с,

.

5.4. При расчете элементов формирователя длительности импульсов можно воспользоваться следующим приближенным соотношением:

.

5.5. Теоретическую регулировочную характеристику по п.3.6 можно рассчитать, используя данные, полученные в п.3.5, воспользовавшись известным соотношением:

U_d=U_d0 * Cos α - для активно-индуктивной нагрузки;

U_d=U_d0 * (1+Cos α) / 2 -для активной нагрузки.

Контрольные вопросы

1. Объяснить назначение СИФУ.

2. Перечислить требования, предъявляемые к СИФУ.

3. Объяснить назначение и принцип работы электронных узлов, входящих в систему управления.

4. Объяснить необходимость ограничения минимального и максимального значений угла регулирования . Каким образом в схеме осуществляется ограничение значений угла регулирования ?

5. Объяснить принцип действия и методику расчета фазосдвигающего устройства (на примере домашнего задания).

6. Объяснить принцип действия и методику расчета формирователя длительности импульса управления (на примере домашнего задания).

Лабораторная работа № 3 Исследование тиристорных регуляторов переменного напряжения

1. Цель работы

Ознакомление с принципом работы и характеристиками однофазного тиристорного регулятора переменного напряжения при работе на активную и активно-индуктивную нагрузки.

2. Описание лабораторного стенда

Работа выполняется на стенде, описанном в лаб. работе №1.

Рис. 3

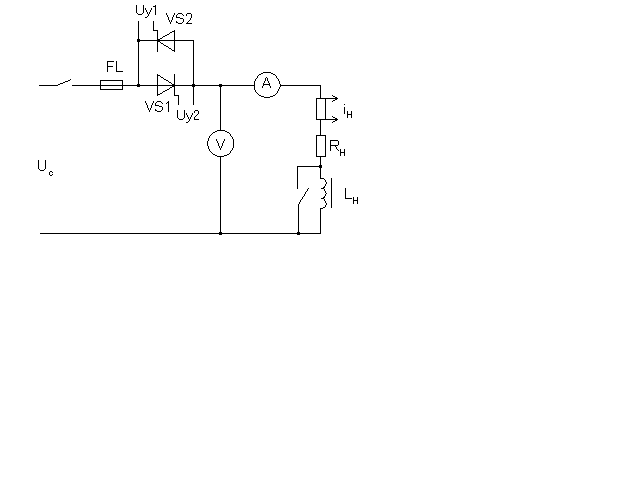

Принципиальная схема регулятора содержит силовую часть и систему управления тиристорами. Установив соответствующие перемычки в силовой части стенда можно собрать схему однофазного регулятора напряжения (рис. 4) работающего на активную или активно–индуктивную нагрузку.

Рис. 4

Для управления тиристрами регулятора применена одноканальная система управления с распределением импульсов на выходе схемы на тиристоры VS1 и VS2. Система регулирования обеспечивает изменение угла регулирования тиристорами  в пределах от нуля до 180 эл. град. Имеется возможность ограничения минимального значения углаа регулирования, что необходимо при работе на активно–индуктивную нагрузку.
