5. Указания к проведению работы

5.1. Регулирующее напряжение U_рег в систему управления подается при помощи перемычки, устанавливаемой между выводом подвижного контакта потенциометра R16 и выходом системы управления.

5.2. Ограничение максимального значения угла регулирования α проводится при U_рег = 10 В.

5.3. При снятии осциллограмм использовать двухлучевой осциллограф. При использовании одноканального осциллографа необходимо применять внешнюю синхронизацию или синхронизацию от сети.

5.4. При оформлении отчета все регулировочные характеристики совместить на одном рисунке, а временные диаграммы начертить одна под другой в одном масштабе времени.

Контрольные вопросы

1. Объяснить назначение управляемого выпрямителя.

2. Объяснить принцип действия мостовой схемы управляемого выпрямителя при работе на активную и активно-индуктивную нагрузки.

3. Сравнить и объяснить особенности регулировочных характеристик при работе на активную и активно-индуктивную нагрузки.

4. Объяснить работу управляемого выпрямителя на активно-индуктивную нагрузку при углах регулирования α > 90 эл. град.

5. Объяснить работу и особенности характеристик управляемого выпрямителя с обратным диодом.

Лабораторная работа № 2 Исследование системы импульсно-фазового управления тиристорами

1. Цель работы

1.1. Ознакомление с принципом работы и назначением элементов принципиальной схемы системы импульсно-фазового управления (СИФУ) тиристорами управляемого выпрямителя.

1.2. Исследование основных характеристик и временных диаграмм работы электронных узлов системы управления.

2. Описание лабораторного стенда

Работа проводится на стенде, описанном в лаб. работе №1.

Система управления выполнена по одноканальной схеме с распределением импульсов на выходе, что обеспечивает согласованную последовательность включения тиристоров управляемого выпрямителя, собранного по мостовой схеме.

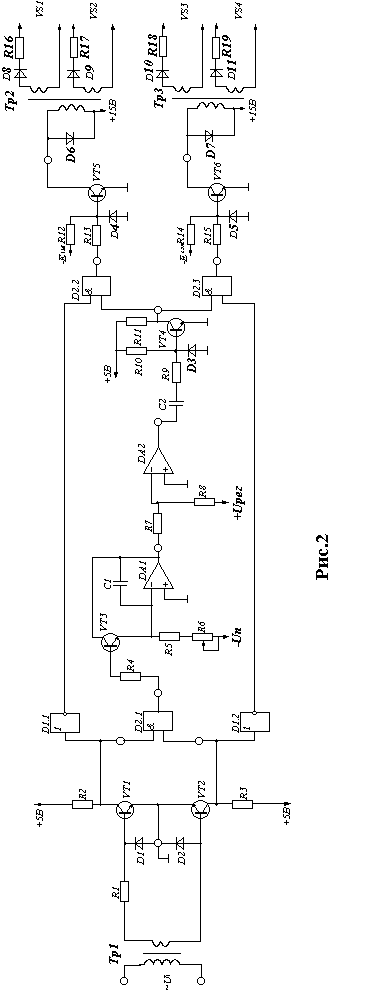

Принципиальная схема системы управления (рис.2) содержит: узел синхронизации (Т_р,R1,D1,D2), формирователи противофазных прямоугольных напряжений (VT1,VT2), формирователь синхроимпульсов с частотой 2f_с (D2.1), генератор пилообразного напряжения (VT3,DA1),пороговое устройство (DA2), формирователь длительности импульсов (С2,VT4), схемы совпадения (D2.2,D2.3) и выходные усилители импульсов на транзисторах VТ5 и VТ6 с импульсными трансформаторами на выходе.

Изменение угла регулирования α осуществляется потенциометром R16, который изменяет напряжение регулирования U_рег, подаваемое на вход порогового устройства. При помощи резистора R6 осуществляется ограничение максимального значения угла регулирования α.

3. Подготовка к работе

3.1. Изучить по конспекту лекций и литературе [1,3] следующие вопросы:

а) принцип работы и регулировочные характеристики управляемых выпрямителей на тиристорах;

б) методы расчета узлов систем управления тиристорами.

3.2. Составить функциональную схему исследуемой СИФУ.

3.3. Используя заданные параметры элементов схемы и диапазон изменения регулирующего напряжения, согласно табл.1 рассчитать значения сопротивлений резисторов R5 и R6 генератора пилообразного напряжения (ГПН), обеспечивающие изменение угла регулирования α в пределах от 0 до 180 эл. град.

Таблица 1

Вариант	1	2	3	4	5	6
С1,мкФ	0,1	0,22	0,68	0,1	0,22	0,68
Uрег,В	0÷10	0÷10	0÷10	0÷5	0÷5	0÷5

3.4. Используя известные значения элементов принципиальной схемы, рассчитать значение емкости конденсатора С2, обеспечивающее формирование длительности импульса управления t_и в соответствии с заданным вариантом (табл. 2).

Таблица 2

Вариант	1	2	3	4	5	6
tи, мкс	20	50	100	40	60	120

3.5. Рассчитать и построить теоретическую регулировочную характеристику системы управления α=f(U_рег), используя полученные данные п.3.3.

3.6. Используя данные, полученные в п.3.5, рассчитать и построить теоретическую зависимость среднего значения напряжения на выходе управляемого выпрямителя в функции от регулирующего напряжения U_d=f(U_рег).

3.7. Начертить временные диаграммы работы в контрольных точках системы управления для заданного (табл. 3) значения угла регулирования α.

Таблица 3

Вариант	1	2	3	4	5	6
α, эл. град.	30	45	60	90	120	150

3.8. Подготовить тетрадь для выполнения лабораторной работы и оформления отчета.
