4. Подготовка и порядок проввдешя эксперимента

4.1. Ширину и расчетную длину до испытания измеряют штан­генциркулем с точностью до 0,1 мм. Толщину образца измеряют резьбовым микрометром с точностью до 0,01 мм. Результаты изме­рения (средние арифметические из 3 измерений) заносят в про­токол (табл. 2), вычисляют площади поперечного сечения (по минимальным зна­чениям) и округляют у образцов №1 до 0,05мм, у остальных - до 0,1 мм.

4.2. Образец зажимают в захватах машины и производят рас­тяжение с записью диаграмм. Одновременно записывают в протокол по силоизмерителю.

5. Обработка результатов экспериментов

5.1. После разрыва части образца плотно складывают так, чтобы оси их образовали прямую линию и измеряют штангенциркулем длину расчетной части между крайними отметками с точно­стью на менее 0,1 мм (рис. 3,а).

В случае если расстояние от места разрыва до ближайшего конца расчетной линии, отмеченного риской, меньше или равно 1/3 , допускаете определение с отнесением места раз­рыва к середине по следующей методике.

Обозначим число интервалов (по 5 мм) на начальной расчетной длине . На длинной части разорванного образца буквой обозначим риску, расстояние от которой до места разрыва пример­но равно расстоянию от места разрыва до риски А. Тогда рассто­яние А - Б включает интервалов. Если ( ) - число четное (рис. 3,6), то точка Б берется на расстоянии Б-В равном , а .

Если ( ) -число нечетное (рис. З, и), то БВ'=( )/2 (интервалов) и БВ``=( )/2, (БВ`-БВ``= ), а =АБ+БВ`+БВ``.

5.2. Определяют относительное удлинение после разрыва по формуле (5).

5.3. На большей части разорванного образца (1д, 2д или Зд, табл.2. измеряют конечную длину участка образца с точностью до 0,1 мм (рис.3,а). При этом необходимым условием является, что этот участок отстоит от места разрыва не менее чем на 3 (определяется по числу меток).

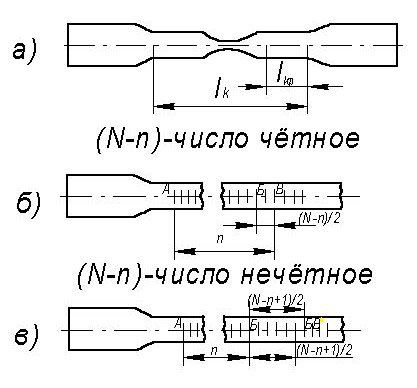

Рис. 3. Образцы после разрыва

5.4. Определяют равномерное относительное удлинение по формуле (4).

5.5. Измеряют размеры поперечного сечения образца в месте разрыва и вычисляют площадь сечения образца в месте разрыва F_k=m*n.

5.6. Определяют относительное поперечное сужение по формуле (6).

5.7. Измеряют по площадке текучести силу Р_т и определяют предел текучести физический по формуле (2) (рис.4,а, б, в).

При отсутствии площадки текучести, предел текучести (условный) определяют по диаграмме испытаний откладыванием вычисленной величины остаточного удлинения, равного 0,2% в масштабе по оси . Из полученной точки Е проводится прямая ЕК параллельно прямой ОА (рис.4,г). Точка пересе­чения о кривой растяжения определяет высоту ординаты, т.е. на­грузку Р_0,2 по которой из формулы (2') вычисляют условный предел текучести.

5.8. Определяют по формуле (3) временное сопротивление б_в по Р_max взятому из диаграммы.

Результаты испытаний заносят в таблицу 3, результаты расче­тов - в таблиццу 4. Анализируя эти результаты, формулируют выводы о свойствах в штампуемости испытанных материалов.

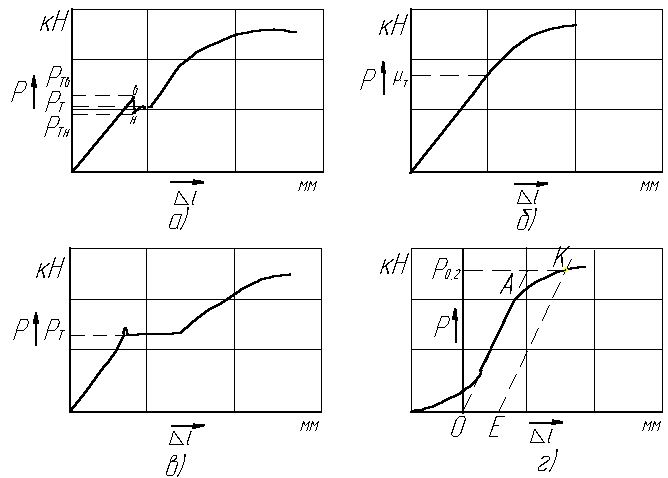

Рис. 4. Диаграммы растяжения : а- с «зубом» текучести, б- без площадки текучести, в- с площадкой текучести, г- после предварительного нагружения
