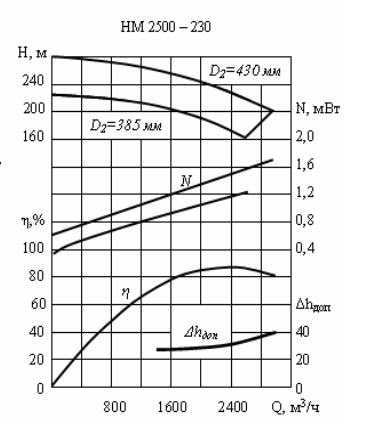

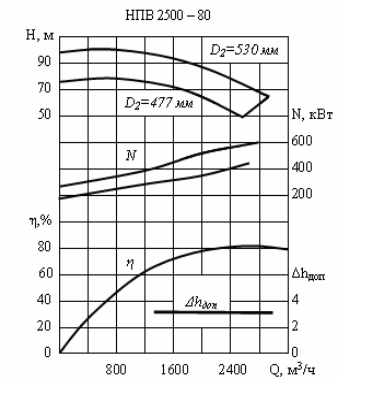

5. Расчет режима работы гнпс
Регулирование режима работы НС и насосов называется процесс изменения их технологических параметров (главным образом Q, Н ) в ходе их работы.
Существуют следующие методы регулирования:
методы плавного и методы ступенчатого регулирования.
К плавным методам относят дросселирование, перепуск и изменение частоты оборотов ротора насоса.
К ступенчатым методам относят изменение числа работающих насосов на НС, изменение схемы соединения насосов, изменение числа работающих ступеней, смена ротора (рабочего колеса) в насосах, обточка.
При реализации способов ступенчатого регулирования приходится останавливать и пускать агрегат, поэтому способы ступенчатого регулирования применяют тогда, когда режим работы требуется изменить на длительный период времени. Т.е. при ступенчатом регулировании режим работы изменяется скачком.
Определяем полные потери напора в трубопроводе.

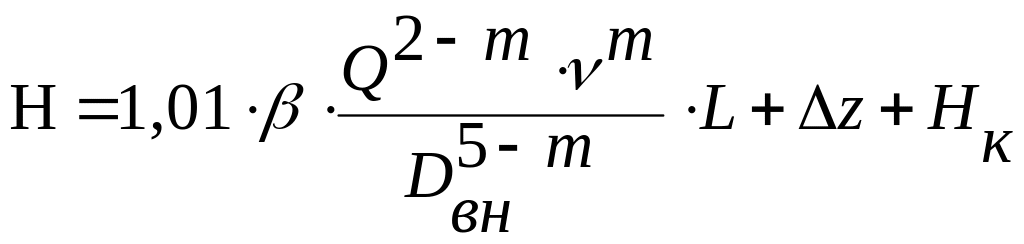

Для расчета потери напора по длине трубопровода для нескольких производительностей воспользуемся формулой
где: β, m – коэффициенты, принимаемые в соответствии с режимом течения: для зоны Блазиуса β = 0,0246, m = 0,25; ν – вязкость при расчетной температуре, м2/с; Dвн – внутренний диаметр трубопровода, мм; Q – подача насоса, м3/с; L – длина трубопровода, м;
Δz – разность геодезических отметок начала и конца трубопровода, м;
Нк – максимальный напор в конце нагнетательного трубопровода Нк принимаем равным 30 м с учетом потерь напора в трубопроводах конечного пункта и высоты уровня в заполненном резервуаре), м;

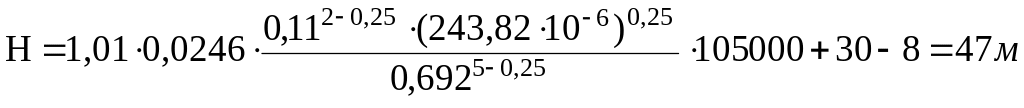

Для Q1 = 400 м3/ч = 0,11 м3/с,

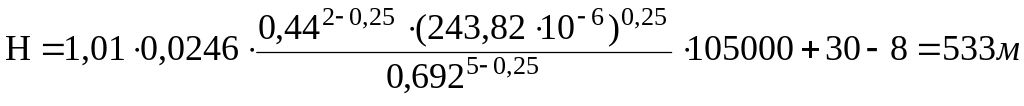

Для Q2 = 800 м3/ч = 0,22м3/с,
Для Q3 = 1200 м3/ч = 0,33 м3/с,
Для Q4 = 1600 м3/ч = 0,44 м3/с,

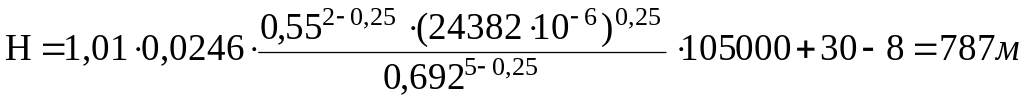

Для Q5 = 2000 м3/ч = 0,55 м3/с,

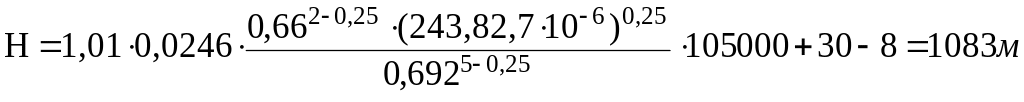

Для Q6 = 2400 м3/ч = 0,66 м3/с,

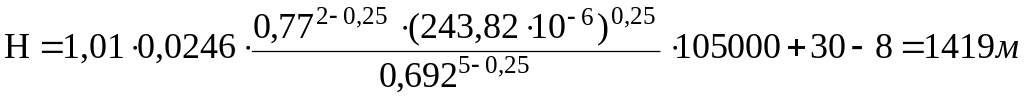

Для Q7 = 2800 м3/ч = 0,77 м3/с,
