2.2. Пересчет характеристик насосов с воды на нефть

Характеристики насоса, перекачивающего вязкие нефтепродукты, строят путем пересчета характеристик, построенных для воды, с учетом поправочных коэффициентов .

где

Пересчет характеристики Q-N производится по формуле [9] по перечисленным характеристикам Q-H и η-Q:

;

Где Q_Н и Q_В –­ подачи при нефти и воде;

H_Н и H_В –­ подачи при нефти и воде;

η_Н и η_В –­ КПД при нефти и воде;

k_Q, k_H, k_η,–­ поправочные коэффициенты

N –­ полезная мощность насоса, Вт;

g –­ ускорение свободного падения, равное 9,81 м²/с.

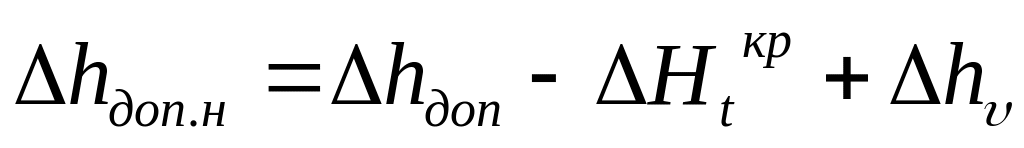

Пересчет характеристики Δh_доп-Q производится по формуле :

,

где ∆h_доп.н и ∆h_доп – допустимый кавитационный запас для нефтепродукта и воды,м;

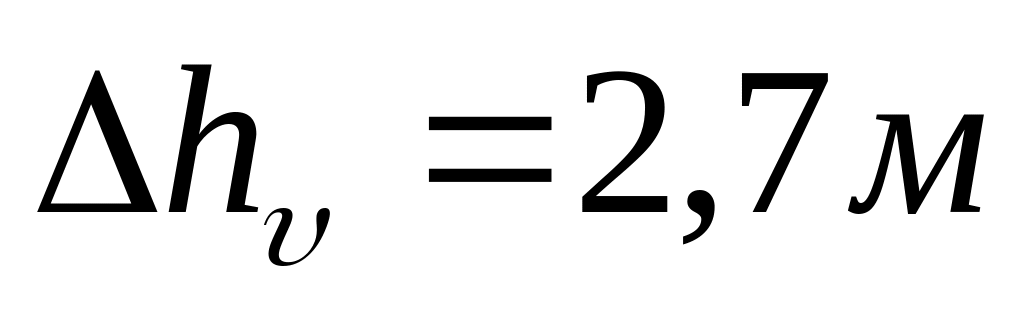

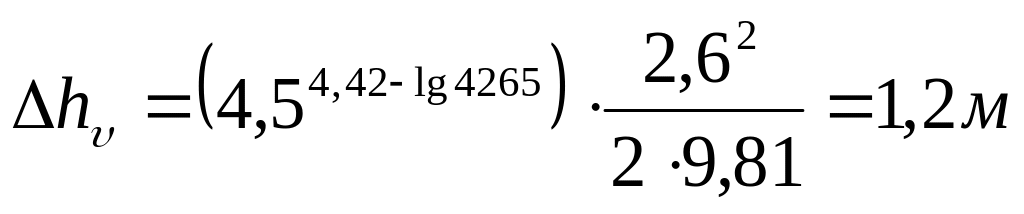

∆Η_t^кр и ∆h_ν – термодинамическая и вязкостные поправки, м;

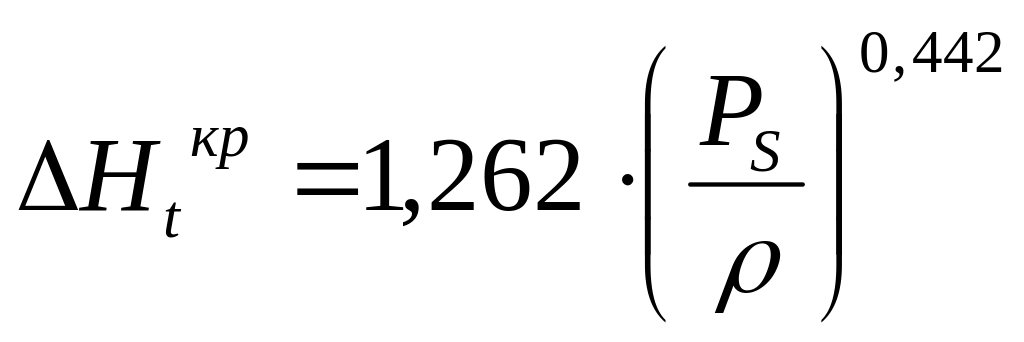

, где

Р_s-давление насыщенных паров жидкости при максимальной температуре перекачки, МПа

ρ- плотность жидкости при этой же температуре, т/м³;

v_вх и Re – скорость потока и Re во входном патрубке насоса.

k_Q, k_H, k_η - поправочные коэффициенты определяемые по графикам в зависимости от числа Рейнольдса .

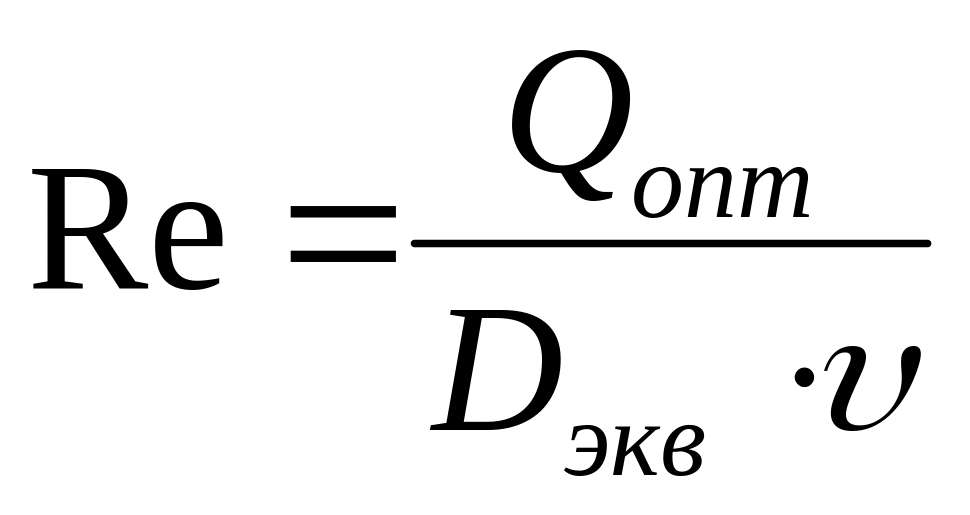

Определим Рейнольдс по формуле [1]:

, где

Q_опт – часовая подача, м³/ч,

ν – вязкость, м²/с ,

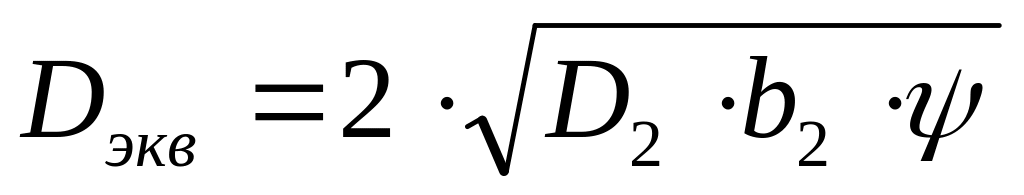

D_экв – эквивалентный диаметр рабочего колеса, м, определяем по формуле

, где

D₂ – наружный диаметр рабочего колеса, м,

b₂ – ширина лопатки рабочего колеса на наружном диаметре, м,

ψ –­ коэффициент сжатия сечения каналов лопатками на выходе (ψ = 0,90–0,95). Примем ψ= 0,93

2.2.1. Пересчет характеристик основного насоса НМ 2500-230:

D₂=430мм;

b₂=36мм;

D_п=400мм;

м

После определения число Рейнольдса по графику зависимости определяем, что k_Q=1, k_H=1 и k_η=1, из этого следует, что характеристики не пересчитываются.

При Q= 2000м³/ч η =85% Н= 240м

м

,где

Q –часовая подача станции, м³/ч ,

D – диаметр входного патрубка определенный по марке насоса;

м/с

Re – Re во входном патрубке насоса:

,

где ν – вязкость, м²/с ,

Кавитационный запас определяется, по графикам, используя значение подачи, [приложение] Δh_доп=30 м,

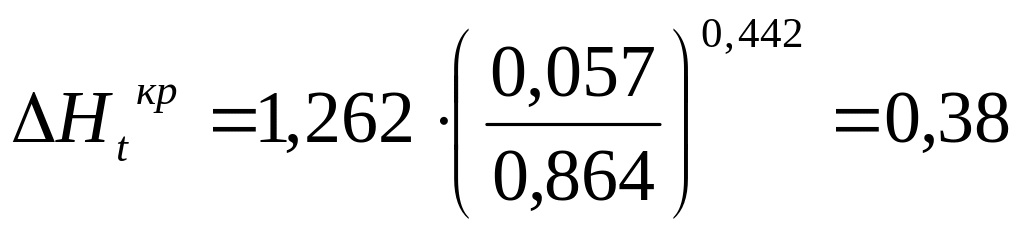

м,

Пересчет характеристики Q-N:

кВт

Q= 2013м³/ч η =86% Н=240м

м

м/с

Δh_доп=30 м,

м

кВт

Q= 2214 м³/ч η =91% Н=236м

Δh_доп=35м

кВт

Q= 3000м³/ч η =80% Н=200м

Δh_доп=40м,

Пересчет характеристик подпорного насоса НПВ 3600-90

D₂=530мм

b₂=29мм.

D_п=400мм

м

После определения число Рейнольдса по графику зависимости определяем, что k_Q=1, k_H=1 и k_η=1, из этого следует, что характеристики не пересчитываются.

При Q= 2000м³/ч η =80% Н= 86м

Δh_доп=3м

м

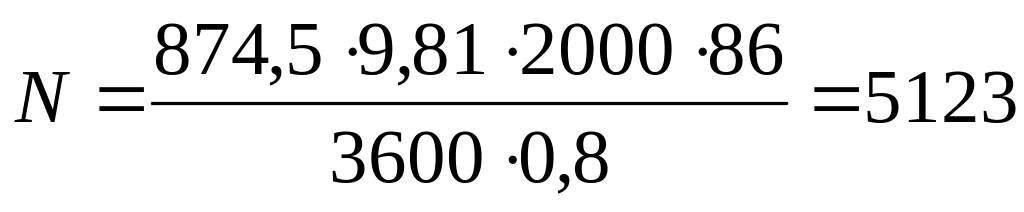

кВт

При Q= 2013м³/ч η =80% Н= 86м

Δh_доп=3м

м

кВт

Q= 2214м³/ч η =84% Н=85м

Δh_доп=3м

При Q= 3000м³/ч η =80% Н= 68м

Δh_доп=3м

м

кВт
