Установочная лекция к модулю №7 «Статически неопределимые системы. Метод сил. Приложение к трем простым видам деформации: растяжение-сжатие, изгиб, кручение»
7.1.Понятие статической неопределимости
Статически неопределимыми системами называются такие системы, у которых количество наложенных связей (или количество реактивных усилий) больше необходимого и достаточного числа уравнений статического равновесия.
Разность между числом неизвестных сил в системе и числом уравнений статики называется степенью статической неопределимости s.
Рассмотрим статически неопределимые системы при различных видах деформации: растяжение-сжатие, кручение, изгиб, и определим их степень статической неопределимости (см. табл.1).
Таблица 1
Вид деформации |
Растяжение- сжатие |
Кручение |
Изгиб |

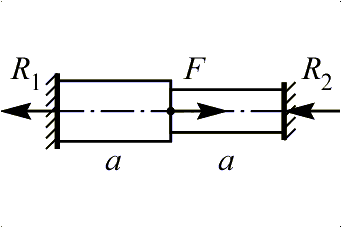

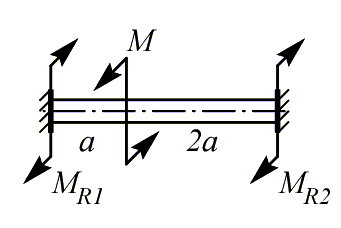

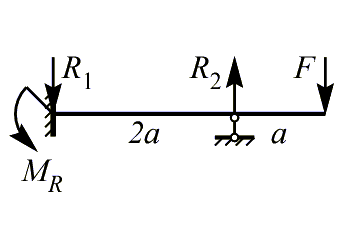

Расчетная схема |
|
|
|
Реактивные усилия |
Два: R1, R2 |
Два: MR1 и MR2 |
Три: R1, R2, и MR |
Уравнения равновесия |
Одно:
|
Одно:
|
Два:
|
Степень статической неопредели-мости |
s=2-1=1 |
s=2-1=1 |
s=3-2=1 |
Для построения эпюр ВСФ с целью определения положения опасного сечения и расчета статически неопределимых систем на прочность и жесткость необходимо определить все реактивные усилия. Одних уравнений равновесия для этого недостаточно. Нужны дополнительные условия.
Один из возможных способов получения таких условий предлагается в методе сил – методе раскрытия статической неопределимости.
7.2.Метод сил
Основная идея метода сил заключается в том, чтобы заменить исходную статически неопределимую систему эквивалентной статически определимой. Для этого в заданной статически неопределимой системе отбрасывают «лишние» связи (так, чтобы она стала статически определимой, но при этом оставалась кинематически неизменяемой) и заменяют их реакциями. Реакции отброшенных связей (так называемые «лишние» неизвестные) определяют из условия эквивалентности двух систем: заданной статически неопределимой и полученной статически определимой. Условием эквивалентности является требование равенства нулю перемещений раскрепленных точек системы в направлении отброшенных связей.
Проследим применение алгоритма метода сил на примере трех конструкций, рассмотренных в Таблице 1, испытывающих различные виды деформации. Результаты отражены в Таблице 2.
