6.2.3.Концепции и язык описания онтологий в idef5. Процесс построения онтологии, согласно методологии idef5 состоит из пяти основных действий:

1) изучение и систематизирование начальных условий, при котором формируются основные цели и контексты проекта разработки онтологии, определяются роли между членами проекта;

2) сбор и накапливание данных для построения онтологии;

3) анализ данных, заключающийся в группировке собранных данных для облегчения построения терминологии;

4) начальное развитие онтологии, в ходе которого формируется предварительная онтология, на основе отобранных данных;

5) уточнение и утверждение онтологии заверщающие процесс построеня онтологии.

Обозначения классов, отдельных элементов	Обозначение взаимосвязей и изменения состояния	Обозначение процессов, соединений и перекрестков
Обозначение класса: Обозначение отдельного элемента:	Обозначение первичных взаимосвязей: 1) Взаимосвязь многие со многими 2) Взаимосвязь двух классов Обозначение вторичных взаимосвязей между классами: Обозначения изменения состояния: 1) Медленное изменение 2) Быстрое изменение 3) Мгновенное изменение	Обозначение процесса Обозначение соединений: Обозначение перекрестков:

Рис.72. Схематические графические изображения IDEF5 [8]

Для поддержания процесса построения онтологий в IDEF5 существуют специальные онтологические языки: схематический язык (Schematic Language-SL) и язык доработок и уточнений (Elaboration Language-EL). SL является наглядным графическим языком, специально предназначенным для изложения компетентными специалистами в рассматриваемой области системы основных данных в форме онтологической информации. EL представляет собой структурированный текстовой язык, который позволяет детально характеризовать элементы онтологии (рис.72).

Язык SL позволяет строить разнообразные типы диаграмм и схем в IDEF5. Основная цель всех этих диаграмм – наглядно и визуально представлять основную онтологическую информацию.

6.2.4.Виды схем и диаграмм idef5. Существует четыре основных вида схем, которые используются для накопления информации об онтологии в графической форме.

Таблица 5

Виды онтологических схем

Название схемы	Характеристика
Диаграмма классификации	Определяет связи между классами и элементами классов
Композиционная схема	Демонстрирует набор элементов в классе
Схема взаимосвязей	Определяет связи между классами в системе
Диаграмма состояния объекта	Характеризует связи между состояниями объекта

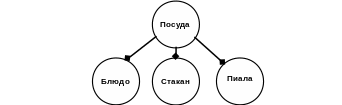

Диаграмма классификации. Обеспечивает механизм для логической систематизации знаний, накопленных при изучении системы. Существует два типа таких диаграмм: диаграмма строгой классификации и диаграмма естественной (видовой) классификации. Диаграмма строгой классификации отличается тем, что определяющие свойства классов высшего и всех последующих уровней являются необходимым и достаточным признаком принадлежности объекта к тому или иному классу (рис.73).

Рис.73. Пример онтологии

Диаграммы естественной классификации или же диаграммы диаграмма естественной, наоборот, не предполагают того, что свойства класса являются необходимым и достаточным признаком для принадлежности к ним тех или иных объектов. В этом виде диаграмм определение свойств класса является более общим.

Композиционная схема. Композиционные схемы являются механизмом графического представления состава классов онтологии. Композиционные схемы позволяют наглядно отображать состав объектов, относящихся к тому или иному классу.

Схема взаимосвязей. Схемы взаимосвязей предназначены для визуализации и изучения взаимосвязи между различными классами объектов в системе. В некоторых случаях схемы взаимосвязей используются для отображения зависимостей между самими же классовыми взаимосвязями. В основу развития таких схем положено правило об изучении новой или плохо понимаемой взаимосвязи за счёт соотнесения её с изученной взаимосвязью.

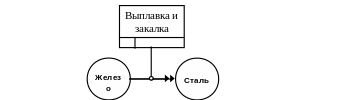

Диаграмма состояния объекта. Диаграмма состояния объекта позволяет документировать тот или иной процесс с точки зрения изменения состояния объекта (рис.74).

Рис.74. Пример диаграммы состояния

В происходящих процессах могут произойти два типа изменения объекта: объект может поменять свое состояние или класс. Между этими двумя видами изменений не существует принципиальной разницы: объекты, относящиеся к определенному классу K в начальном состоянии в течение процесса, могут просто перейти к его дочернему или просто родственному классу. Однако при формальном описании процесса, во избежание путаницы, целесообразно разделять оба вида изменений, и для такого разделения используется обозначения следующего вида: «класс: состояние». Таким образом, диаграммы состояния в IDEF5 наглядно представляют изменения состояния или класса объекта в течение всего хода процесса.
