2. Проведення лабораторної роботи

2.1. Опис лабораторної установки

Лабораторний стенд (рис. 2) складається із стола 1, робочого при­строю 2, блока тиску 5, блока температури 4 та блока потужності 3.

Робочий пристрій 2 являє собою проточний адіабатний калориметр, нагрівник якого виконано у вигляді багатоходового теплообмінника.

Функціональний зв'язок приладів, використовуваних у лабораторній роботі, наведено на схемі установки (рис. 3).

Температура повітря на вході контролюється термопарою В1, а тем­пература повітря на виході з калориметра - термопарою В2 та ВЗ. Зву­жуючий пристрій виконано у вигляді нестандартної діафрагми з проточ­ною частиною діаметром 3,55 мм, встановленою між двома камерами, що мають отвори для відбору повітря.

Блок потужності призначено для керування, регулювання та ви­мірювання потужності нагрівання робочого елемента.

Блок температури призначений для. вимірювання термо-ЕРС термо­пар, які встановлено на елементах робочої установки.

Блок тиску призначено для керування пристроєм подачі повітря та вимірювання сигналу датчиків пропорційно перепаду тиску на діафрагмі.

2.2. Заходи безпеки при виконанні лабораторної роботи

Перед початком виконання роботи необхідно перевірити заземлення і можливі пошкодження на приладах та ручках керування.

Під час виконання роботи необхідно використовувати тільки ті орга­ни керування, на які є посилання у розділі 2.1 Суворо забороняється змі­нювати положення органів керування, про які не йдеться у рекомендаціях щодо виконання робота.

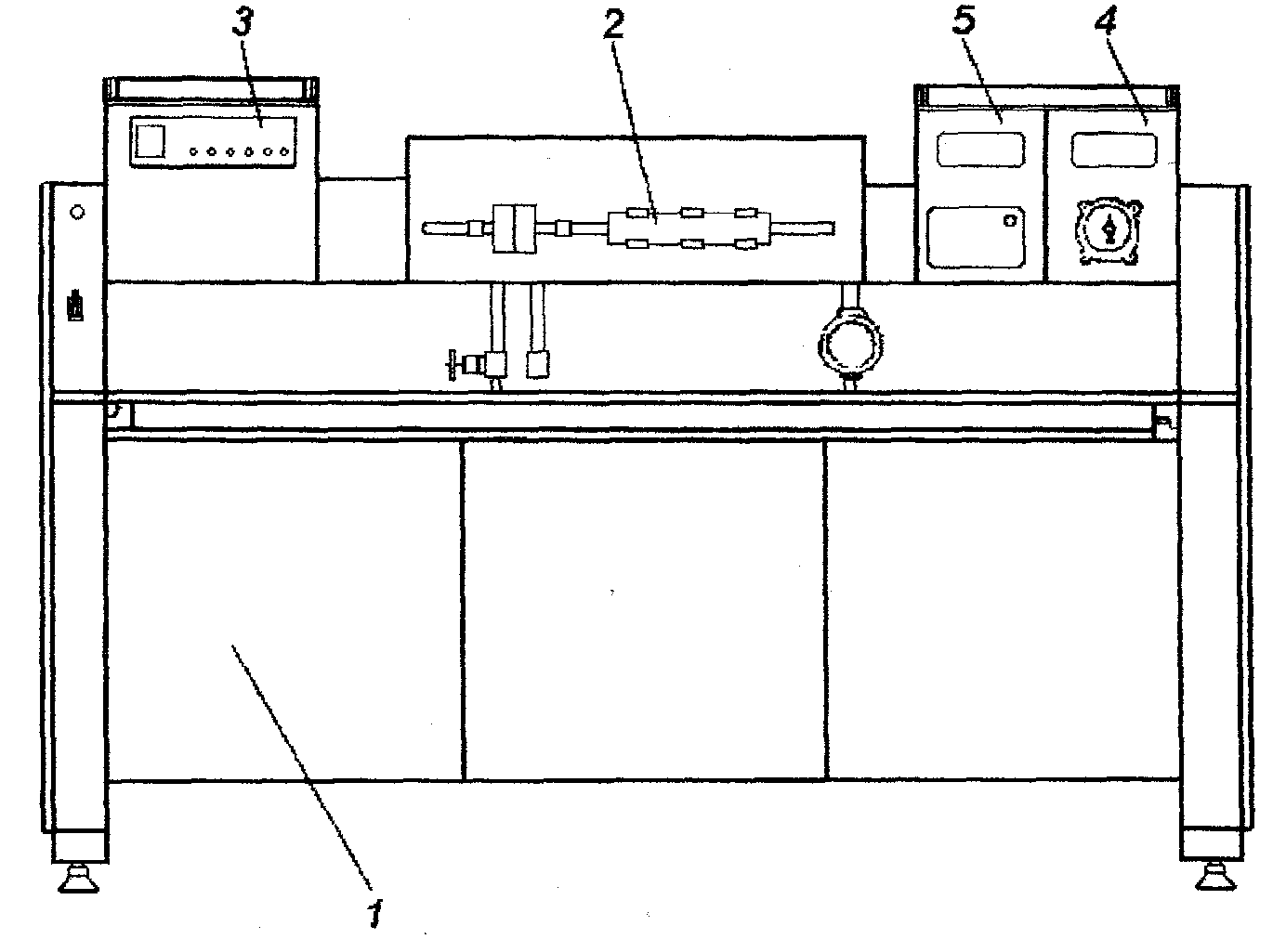

Рис. 2. Загальний вигляд лабораторної установки:

1 - стіл; 2 - робочий пристрій; 3 - блок потужності;

4 — блок температури; 5 — блок тиску

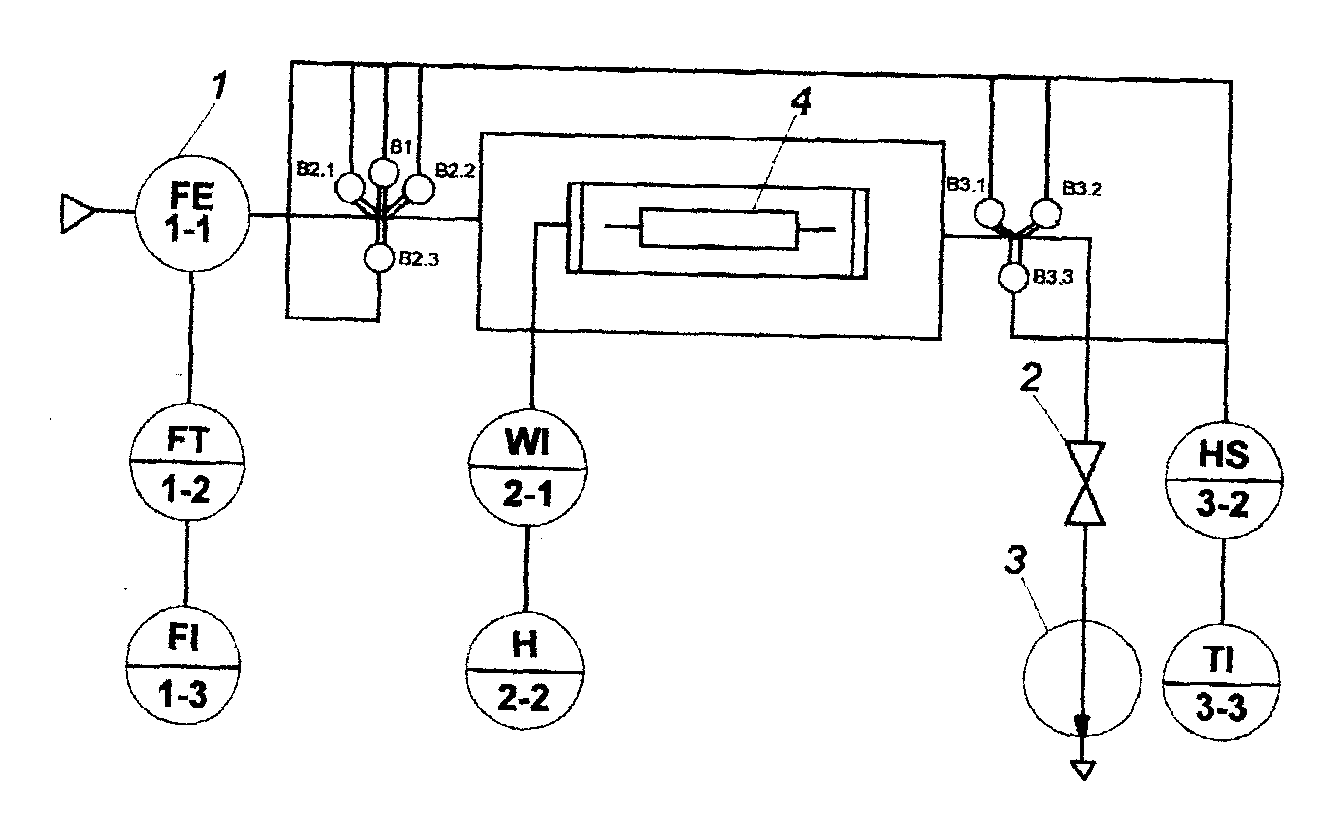

Рис. 3. Функціональна схема установки: 1 - діафрагма; 2 - вентиль; 3 - вентилятор; 4 – електронагрівник

Строго забороняється розбирати лабораторну установку або окремі її блоки, а також знімати задню стінку установки.

До лабораторної роботи допускають осіб, які ознайомлені з її облад­нанням та правилами безпеки виконання роботи, про що свідчить підпис студента у журналі допуску до роботи.

2.3. Послідовність і рекомендації щодо виконання роботи

Установити органи керування на стояках стола, блоці потужності, блоці температури та блоці тиску у такому положенні:

— на блоці потужності встановити кнопку перемикача роду робіт у положення "V", кнопку перемикача типу вимірювання у положення "І";

- на блоці температури перемикач ТОЧКИ КОНТРОЛЯ встановити у положення "О";

— на блоці тиску усі перемикачі встановити у нижнє положення.

Установку вмикати у такій послідовності:

- автоматичний вимикач (на лівому стояку стола) перевести у верхнє положення - загоряється сигнальна лампа НАПРЯЖЕНИЕ;

— на блоці тиску перемикач ПИТАНИЕ встановити у положення ВКЛ - вмикається агрегат прокачування повітря;

- на блоці потужності ввімкнути кнопку НАГРЕВ - загоряється од­нойменна сигнальна лампа Поворотом ручки автотрансформатора вправо встановити за цифровим приладом потужність;

- вентилем на робочому елементі встановити за показаннями прила­ду блока тиску витрату повітря;

— періодично, через 2 хв, проводити виміри термо-ЕРС термопар. Після встановлення сталих показань приладів (значення термо-ЕРС не змінюються у часі), встановлюючи перемикач ТОЧКИ КОНТРОЛЯ почергово у положення /, 2, 3, вимірювати температуру повітря на вході та виході з калориметра. Записати в табл. 2 числові значення показань приладів блоків потужності, тиску та температури, барометра та температури повітря в кімнаті, де виконують лабораторну роботу. Для контролю за стабільністю параметрів вимірювання повторити декілька разів. Продовжити проведення дослідів у вищевказаній послідовності. Рекомендовані режими наведено у табл. 1.

Вимикання установки проводять у послідовності, оберненій вмиканню:

- поворотом ручок автотрансформатора на блоці потужності вліво, встановити потужність нагрівання, що дорівнює нулю, відключити

живлення блока червоною кнопкою;

Таблиця 1. Рекомендовані режими проведення дослідів

Номер досліду	1	2	3	4	5	6	7	8	9	10
W,Вт	8	9	10	12	13	14	15	16	17	18
0,	1	1	1	1,5	1,5	1,5	2,0	2,0	2,0	2,0

Таблиця 2. Таблиця вихідних даних

Номер досліду	Потужність елекгро-нагрівача W,Вт	Витрата повітря V,	Температура повітря на вході	Температура повітря на виході	Різниця температур повітря	Баро^ метричний тиск Р, мм вод. ст.
1
2
3
4
5
6
7
8
9
10

- вимкнути агрегат прокачування повітря тумблером на блоці тиску;

- перемикач ТОЧКИ КОНТРОЛЯ на блоці температури встановити у положення "О";

- перемикач ПИТАНИЕ встановити у нижнє положення;

- автоматичний вимикач на лівому стояку перевести у нижнє положення.
