Общий обзор адресов модулей.
Рисунок 1.7- Вид окна программы при назначении адресов входоа-выходов.
Обзор I/O адресов сконфигурированной станции.
Меню: View ->AddressOverview …(Вид ->Общийобзорадресов).
Сокращения:
R (Rack number) – номерстойки;
S (Slot number) - номерслота;
DP (Distributed Peripherals(I/O))– указывается при использовании;
IF (Interface module) – ID интерфейсного модуля указывается при программировании M7-систем (на языке C++).
Рисунок 1.8- Вид окна программы при назначении адресации переменных.
Адресацияс учетом слота. Модулям назначаются фиксированные зависящие от слота адреса встанциях S7-300(CPU без DP-интерфейса) и в станциях S7-400™ (безконфигурации оборудования).
Адресацияпеременных. Встанциях S7-300™ (CPU со встроенным DP-интерфейсом) и встанциях S7-400™ могут назначаться параметрыдля стартовых адресов модулей.

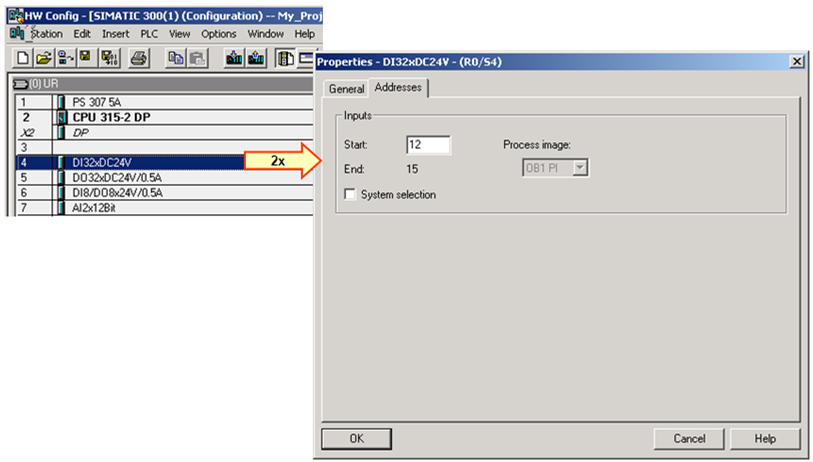

При двойном щелчке на дискретном или аналоговом модулеоткрывается окно для назначения параметров. После выборавкладки"Addresses" ("Адреса"), Вы можете отменить опцию "System selection" ("Выбор системы"). После этого можноопределитьначальный адрес в окне "Start" ("Начальный"). Если введенный адрес уже используется, то выводится сообщение об ошибке. Примечание. После сброса памяти CPU параметры и, следовательно,адреса операндов теряются.Тем не менее, зависящие от слотов адресастанции S7-300™ снова будут действительны.Адресация S7-300™: (№ Rack х 8 +№ Slot- 4)х 4.
Свойства цпу
Рисунок 1.9-Вид окна назначения параметров ЦПУ.
Вы назначаете модулям параметры, чтобы приспособить их к требованиям процесса.
Действия
1.Выбрать модуль в окне станции.

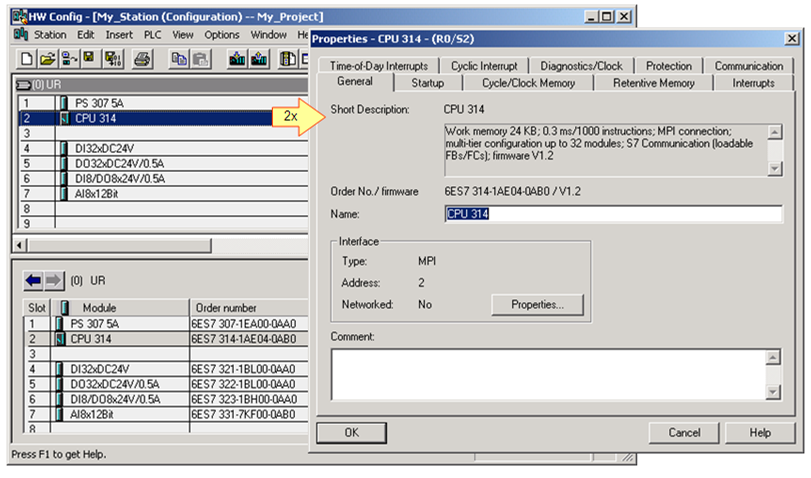

2.Дважды щелкнуть на выбранном модуле для открытия окна "Properties" ("Свойства").
3.Диалоговое окно для CPU содержит 9 вкладок, в которых Вы можете установить значения для различных параметров CPU .
Рисунок 1.10-Вид окна назначения общих свойств ЦПУ.
Вкладка "General" (Общие свойства) предоставляет информацию отипе модуля, егоразмещении и, в случае программируемых модулей, об MPI-адресе.
Если Вы желаете создать сеть из различных PLC с помощью интерфейса MPI, то Вы должны назначить различные MPI - адреса для каждого CPU.

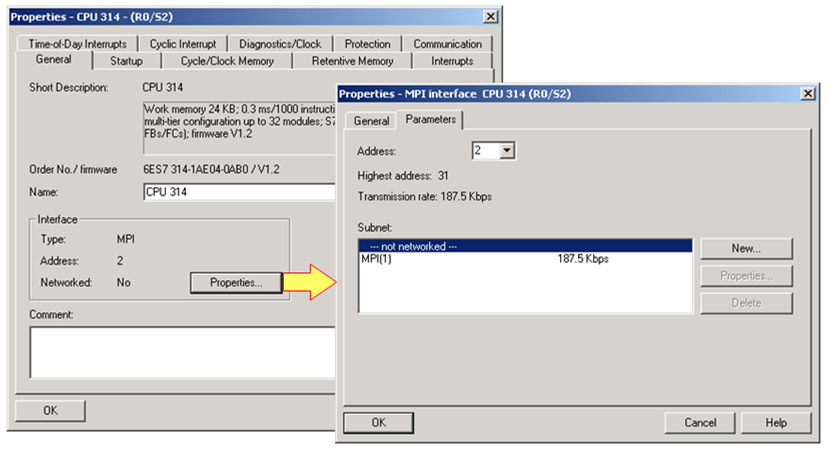

Щелкните на кнопке "Properties" ("Свойства"), чтобы открыть диалоговое окно "Properties - MPI Interface" ("Свойства – MPI интерфейс"), которое содержит две вкладки: "General" ("Общие") и "Parameters" ("Параметры").
Задание на практическую работу.
Примечание. Вы можете cконфигурировать аппаратную часть, при создании проекта со станцией SIMATIC с помощью мастера STEP 7 Wizard.

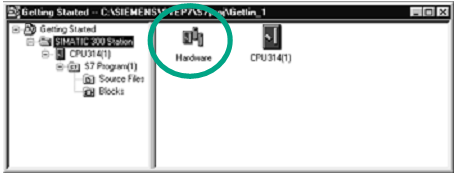

Начальной точкой является открытый SIMATIC Manager вместе с проектом "GettingStarted". ОткройтепапкуSIMATIC 300 Stationи дважды щелкните на символе
Hardware [Аппаратура].

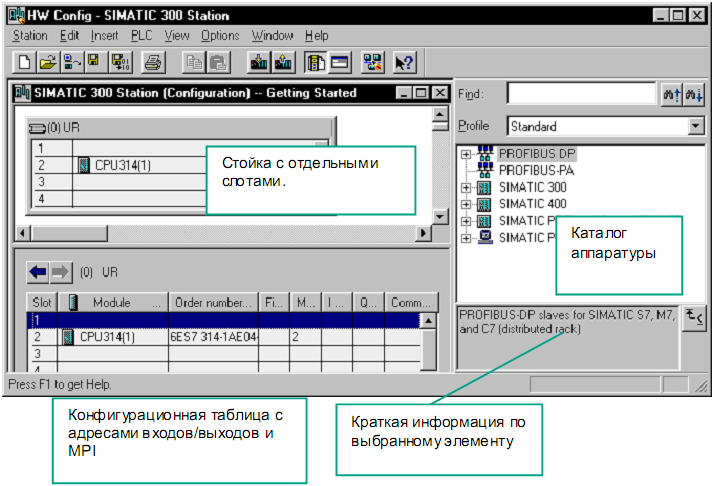

Открывается окно "HW Config“. Отображается CPU, который вы выбрали при создании проекта. Для проекта "GettingStarted" это CPU 314.
|
Сначала установите блок питания. Найдите в каталоге папку блоков питания и выбрав в ней PS307 2A, перенесите его в слот 1. |
|
Выберите в папке сигнальных модулей модуль ввода (DI, цифровой ввод) SM321 DI32xDC24V, и вставьте его в слот 4. Слот 3 зарезервирован для интерфейсного модуля и остается пустым. |
|
Таким же способом вставьте модуль вывода SM322 DO32xDC24V/0.5A в слот 5. |
Чтобы изменить параметры (например, адрес) модуля внутри проекта, дважды щелкните на модуле. Однако, Вам следует изменять параметры только в том случае, если Вы уверены, что знаете, какое влияние окажут эти изменения на ваш программируемый контроллер.
Для проекта "GettingStarted" никакие изменения не требуются.
|

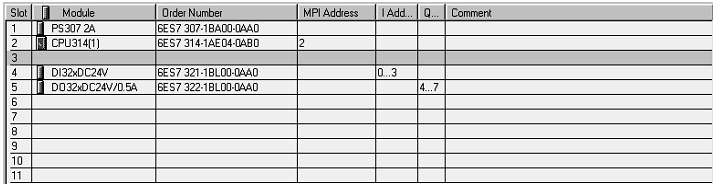

Данные готовятся для передачи в CPU с помощью команды меню SaveandCompile [Сохранить и скомпилировать]. Как только вы закроете приложение "HW Config", в папке блоков появится символ системных данных (SystemData). |
Вы можете также проверить свою конфигурацию на наличие ошибок с помощью команды меню Station>ConsistencyCheck [Станция > Проверка непротиворечивости]. STEP 7
снабдит вас возможными решениями для любых ошибок, которые могут возникнуть.
Задание.
В соответствии со своим вариантом (номер по журналу) сконфигурировать аппаратуру на основе контроллеров S7-300. Выбрать блок питания, предварительно рассчитав его по мощности.
По количеству сигналов рассчитать количество модулей.
По формуле рассчитать коэффициент использования входов и выходов модулей.
,
где N 1– количество входов(выходов) модуля, N 2– количество использованных Вами входов (выходов).
Выбрать блок питания, предварительно рассчитав его по мощности.
,
где N мод–количество однотипных модулей, Pпотр– потребляемая ими мощность (Pпотр=Iпотр∙Uном)
Описать модуль центрального процессора по варианту.
№ варианта |
CPU |
SM321 |
SM322 |
SM331 |
SM332 |
IM |
PS |
1 |
312 |
14 |
18 |
5 |
13 |
360 |
расчёт |
2 |
313 |
16 |
20 |
6 |
5 |
360 |
расчёт |
3 |
314 |
18 |
22 |
8 |
4 |
360 |
расчёт |
4 |
315 |
10 |
14 |
10 |
6 |
360 |
расчёт |
5 |
313С |
12 |
16 |
11 |
7 |
360 |
расчёт |
6 |
313С–2DP |
13 |
17 |
12 |
8 |
360 |
расчёт |
7 |
312 |
17 |
21 |
13 |
5 |
360 |
расчёт |
8 |
316–2DP |
21 |
26 |
16 |
6 |
361 |
расчёт |
9 |
313 |
23 |
28 |
7 |
3 |
361 |
расчёт |
10 |
314 |
25 |
30 |
9 |
10 |
361 |
расчёт |
11 |
315–2DP |
11 |
16 |
10 |
9 |
361 |
расчёт |
12 |
315 |
15 |
20 |
8 |
11 |
361 |
расчёт |
13 |
314С–2DP |
19 |
24 |
12 |
12 |
361 |
расчёт |
14 |
312С |
22 |
28 |
14 |
3 |
361 |
расчёт |
Сделать вывод о проделанной работе.
