Основные технические характеристики малых дымовых шашек

Характеристика	ДМ-11	ДМХ-5
Общая масса, кг	2,2-2,4	2,6-2,7
Время разгорания, с	30	30
Продолжительность интенсивного дымообразования, мин	5-7	5-7
Длина непросматриваемой дымовой завесы при средних метеоусловиях, м	до 50	до 70

Для приведения в действие шашек ДМ-11 и ДМХ-5 необходимо снять крышку, проколоть проколком отверстия в диафрагме, вставить запал и быстро провести теркой по головке запала на расстоянии вытянутой руки.

2.1.3.2. Средние дымовые шашки

К средним дымовым шашкам относятся унифицированная дымовая шашка УДШ и дымовая шашка ДСХ-15.

ДСХ-15 представляет собой цилиндрический футляр, заполненный дымовой смесью. Сверху футляр закрыт глухой диафрагмой, на которой отмечены места для прокола отверстий для выхода дыма и установки запала накаливания. Устройство ДСХ-15 показано на рис. 2.6.

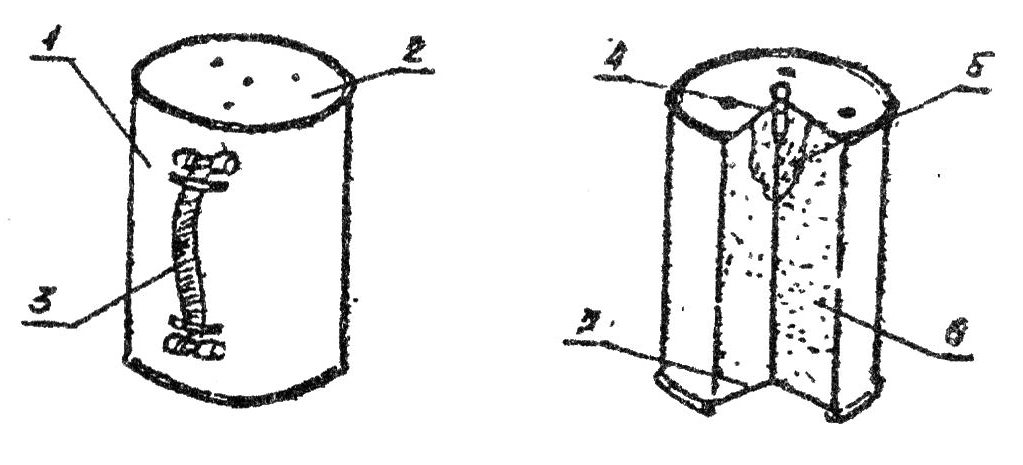

Рис.2.6. Средняя дымовая шашка ДСХ-15. 1-футляр; 2-диафрагма; 3-ручка; 4-запал накаливания; 5-переходная металлохлоридная смесь; 6-основная металлохлоридная смесь; 7-днище.

Шашка УДШ выполнена в корпусе противотанковой мины ТМ-57. Благодаря унификации УДШ может использоваться для постановки аэрозольных завес как вручную, так и механизированным способом. Сверху по центру корпуса шашки расположен электровоспламенитель (при подаче электроимпульса от внешнего источника тока) и механический запал для поджигания шашки вручную. Устройство УДШ показано на рис.2.7.

Основные технические характеристики средних дымовых шашек представлены в таблице 2.3.

Таблица 2.3.

Основные технические характеристики средних дымовых шашек

Характеристика	УДШ	ДСХ-5
Общая масса, кг	13,5	7,0-7,5
Время разгорания, с	10/30*	до 30
Продолжительность интенсивного дымообразования, мин	8-10	15-17
Длина непросматриваемой дымовой завесы при средних метеоусловиях, м	100-150	до 70

*В числителе – от воспламенителя, в знаменателе – от механического запала.

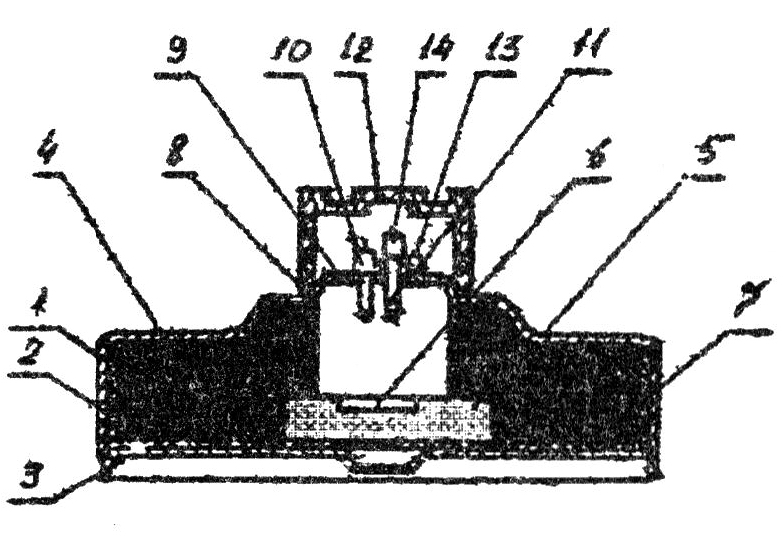

Рис.2.7. Унифицированная дымовая шашка УДШ.

1-корпус; 2-бумажная оболочка; 3-дно; 4-металлохлоридная смесь УДШ; 5-переходная смесь; 6-воспламенительная таблетка; 7-картонная прокладка; 8-стакан; 9-диафрагма; 10-электровоспламенитель; 11-механический запал; 12-транспортировочный колпак; 13-предохранительная чека; 14-защитный колпачок запала.

2.1.4. Большие дымовые шашки

Большие дымовые шашки БДШ-5, БДШ-5х, БДШ-15 и БДШ-15х предназначены для постановки дымовых завес и проведения длительных дымопусков, в том числе и на воде, а также могут использоваться в качестве танкового дымового прибора.

Морская дымовая шашка МДШ предназначена для постановки дымовых завес с плавсредств и с поверхности воды, а также для имитации пожара на плавсредствах. На суше используется в тех же целях, что и большие дымовые шашки.

По конструкции и габаритам все шашки практически одинаковы. БДШ представляет собой герметичный цилиндрический корпус из листовой стали, внутри которого эксцентрично расположен сетчатый цилиндр, наполненный дымовой смесью. Устройство БДШ показано на рис. 2.8.

Рис.2.8. Устройство больших дымовых шашек.

1-корпус; 2-клапан; 3-заглушка запального стакана; 4-универсальный запальный патрон; 5-провода; 6-ударный механизм; 7-запальный стакан; 8-ручка; 9-верхнее днище; 10-нижнее днище; 11-основной дымовой состав; 12-переходный дымовой состав.

Основные технические характеристики больших дымовых шашек представлены в таблице 2.4.

Таблица 2.4.
