9.3.3. Точечные дымовые пожарные извещатели

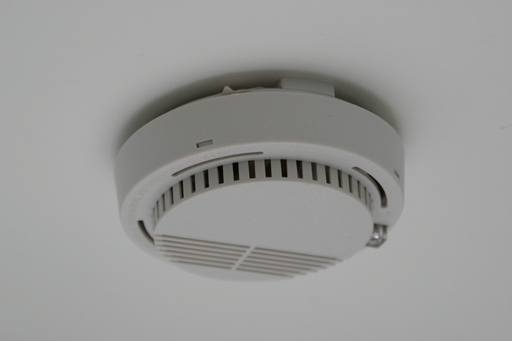

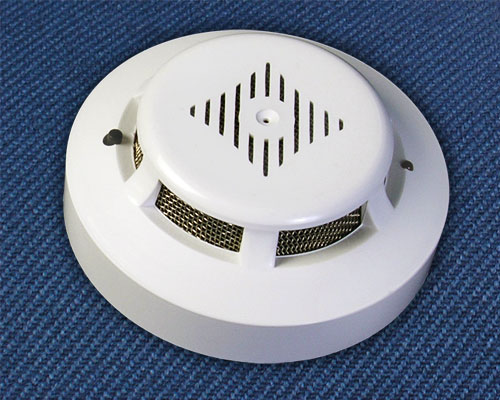

Рисунок 9.3 Извещатель пожарный дымовой оптический точечный ИПД3.10

Площадь, контролируемая одним точечным дымовым пожарным извещателем, а также максимальное расстояние между извещателями, извещателем и стеной, необходимо определять по табл. 9.9, но не превышая величин, указанных в технических условиях и паспортах на извещатели конкретных типов.

9.3.4. Линейные дымовые пожарные извещатели

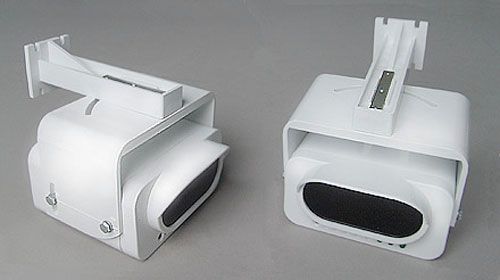

Рисунок 9.4 Линейный двухкомпонентный извещатель

Рисунок 9.5 Извещатели дымовые линейные ИПДЛ-52.

Излучатель и приемник (приемо-передатчик и отражатель) линейного дымового пожарного извещателя следует устанавливать на стенах, перегородках, колоннах и других конструкциях, обеспечивающих их жесткое крепление, таким образом, чтобы их оптическая ось проходила на расстоянии не менее 0,1 м и не более 0,6 м от уровня перекрытия¹.

Излучатель и приемник (приемопередатчик и отражатель) линейного дымового пожарного извещателя следует размещать таким образом, чтобы в зону обнаружения пожарного извещателя при его эксплуатации не попадали различные объекты. Минимальное и максимальное расстояние между излучателем и приемником либо извещателем и отражателем определяется технической документацией на извещатели конкретных типов.

При контроле защищаемой зоны двумя и более линейными дымовыми пожарными извещателями в помещениях высотой до 12 м максимальное расстояние между их параллельными оптическими осями должно быть не более 9,0 м, а оптической осью и стеной — не более 4,5 м.

В помещениях высотой свыше 12 м и до 21 м линейные извещатели, как правило, следует устанавливать в два яруса в соответствии с табл. 9.10, при этом:

• первый ярус извещателей следует располагать на расстоянии 1,5—2 м от верхнего уровня пожарной нагрузки, но не менее 4 м от плоскости пола;

• второй ярус извещателей следует располагать на расстоянии не более 0,8 м от уровня перекрытия.

Извещатели следует устанавливать таким образом, чтобы минимальное расстояние от их оптических осей до стен и окружающих предметов было не менее 0,5 м. Кроме того, минимальные расстояния между их оптическими осями, от оптических осей до стен и окружающих предметов во избежание взаимных помех должны быть установлены в соответствии с требованиями технической документации.

9.3.5. Точечные тепловые пожарные извещатели

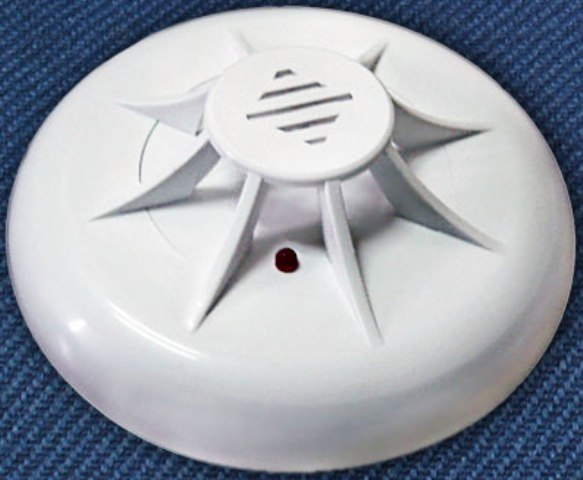

Рисунок 9.6Тепловой точечный извещатель

Площадь, контролируемая одним точечным тепловым пожарным извещателем, а также максимальное расстояние между извещателями, извещателем и стеной, необходимо определять по табл. 9.11, но не превышая величин, указанных в технических условиях и паспортах на извещатели.

Тепловые пожарные извещатели следует располагать с учетом исключения влияния на них тепловых воздействий, не связанных с пожаром.

9.3.6. Линейные тепловые пожарные извещатели

Рисунок 9.7 Линейный тепловой пожарный извещатель DTS

Чувствительный элемент линейных и многоточечных тепловых пожарных извещателей располагают под перекрытием либо в непосредственном контакте с пожарной нагрузкой.

При установке извещателей некумулятивного действия под перекрытием расстояние между осями чувствительного элемента извещателя определяют по табл. 9.11. При этом расстояние от чувствительного элемента извещателя до перекрытия должно быть не менее 25 мм (при стеллажном хранении материалов допускается прокладывать чувствительный элемент извещателей по верху ярусов и стеллажей).

При размещении чувствительных элементов извещателей кумулятивного действия также необходимо учитывать рекомендации изготовителя.
