3.1.3. Противопожарные перекрытия
Противопожарные перекрытия предназначены для предотвращения распространения пожара в выше- и нижерасположенные этажи здания или сооружения. (Рисунок 3.5) Перекрытия должны примыкать к наружным стенам из негорючего материала без зазоров. Если наружные стены зданий выполнены из материалов, распространяющих огонь, или с остеклением, расположенным в уровне перекрытия, перекрытия должны пересекать эти стены и остекление.
Перекрытия, как правило, устраивают без проемов. При необходимости устройства проемов их защищают противопожарными люками и клапанами соответствующего типа.
В настоящее время нормируется четыре типа противопожарных перекрытий, указанных в табл. 3.6.
Таблица 3.6
Применяемые противопожарные перекрытия
Тип противопожарных перекрытий |
Предел огнестойкости противопожарного перекрытия, не менее |
Тип заполнения проемов противопожарного перекрытия, не ниже |
Тип тамбур-шлюза, не ниже |
1 2 3 4 |
RЕI 150 RЕI 60 RЕI 45 RЕI 15 |
1 2 2 3 |
1 1 1 2 |

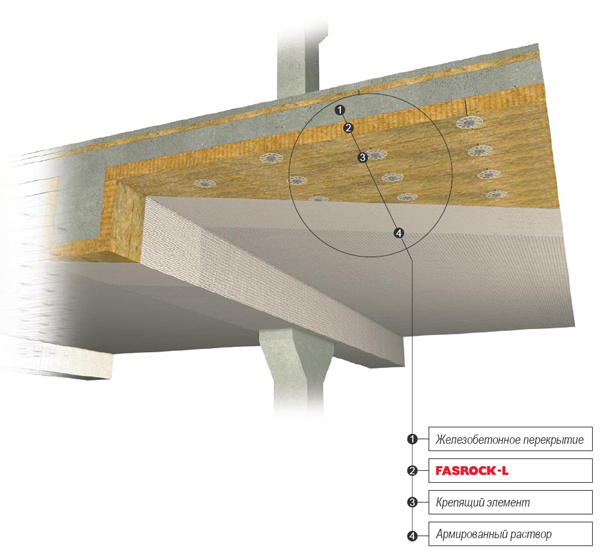

Рисунок 3.5 Противопожарное перекрытие 1.железобетон,2огнезащита,3крепление,4.штукатурка
3.1.4. Устройство противопожарных зон
Возникновение противопожарных зон было вызвано развитием строительства в нашей стране и увеличением площадей производственных зданий. В этих зданиях зачастую площади между противопожарными стенами не ограничиваются, вследствие чего горение при пожаре свободно протекает по всей площади здания.
Этот вид противопожарных преград предназначен для ограничения распространения пожара и разделения здания на противопожарные отсеки в случаях, когда применение других противопожарных преград для этих целей не целесообразно по экологическим, технологическим или иным соображениям.
Противопожарные зоны с одной стороны, не являются помехой для технологических процессов, а с другой стороны, ограничивают распространение пожара со снижением ущерба от него. Кроме того, через противопожарную зону производится эвакуация людей из производственных помещений в случае пожара, а также эта зона может быть использована подразделениями пожарной охраны для размещения сил и средств по тушению возможного пожара.
Противопожарная зона выполняется в виде вставки, разделяющей здание по всей ширине (длине) и высоте (рис. 3.6). Вставка представляет собой часть здания, образованную противопожарными стенами 2-го типа, которые отделяют вставку от пожарных отсеков. Ширина зоны должна составлять не менее 12 м.
Противопожарные стены

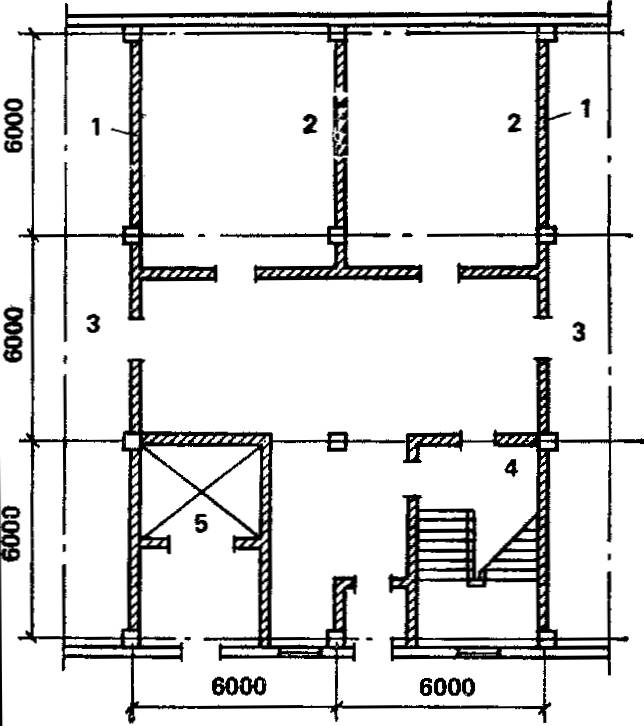

Рисунок 3.6 Противопожарная зона
1 – противопожарная
стена 2-го типа; 2 – вентиляционная
камера; 3 – производственное помещение;
4 – лестничная клетка; 5 – шахта лифта
Рис. 3.6. Устройство противопожарной зоны:
1 — противопожарная стена 2-го типа; 2 — вентиляционная камера;
3 — производственное помещение; 4 — лестничная клетка; 5 — шахта лифта
При этом необходимо исключить возникновение пожаров и взрывов в самой зоне. Для этого в ней не следует размещать производственные процессы, связанные с обращением или хранением горючих веществ и должна быть исключена возможность загазованности разделительной зоны, как в условиях нормальной эксплуатации объекта, так и в условиях аварии. Кроме того, должна быть обеспечена незадымляемость зоны во время пожара.
В связи с этим в противопожарной зоне размещают лестничные клетки, шахты лифтов, вентиляционные камеры, подсобно-производственные помещения, безопасные в пожарном отношении. В противопожарной зоне могут быть также коридоры для сообщения между смежными производственными помещениями. Административно-бытовые помещения размещать в противопожарной зоне во взрывоопасных зданиях не следует.
Во избежание загазованности и задымления противопожарной зоны вход в неё рекомендуется осуществляться через тамбур-шлюз с подпором воздуха, а стены должны быть тщательно герметизированы.
Площадь пола под зоной по возможности должна быть свободной. В случае необходимости размещения под зоной пожароопасных процессов их следует ограждать несгораемыми конструкциями. Под зоной ограничивают пропуск коммуникаций, предназначенных для транспортировки горючих жидкостей и газов.
3.1 5 Заполнение в противопожарных преградах
Заполнение в противопожарных преградах (рис. 3.7) служит для защиты проемов и должно отвечать требованиям нормативных документов.

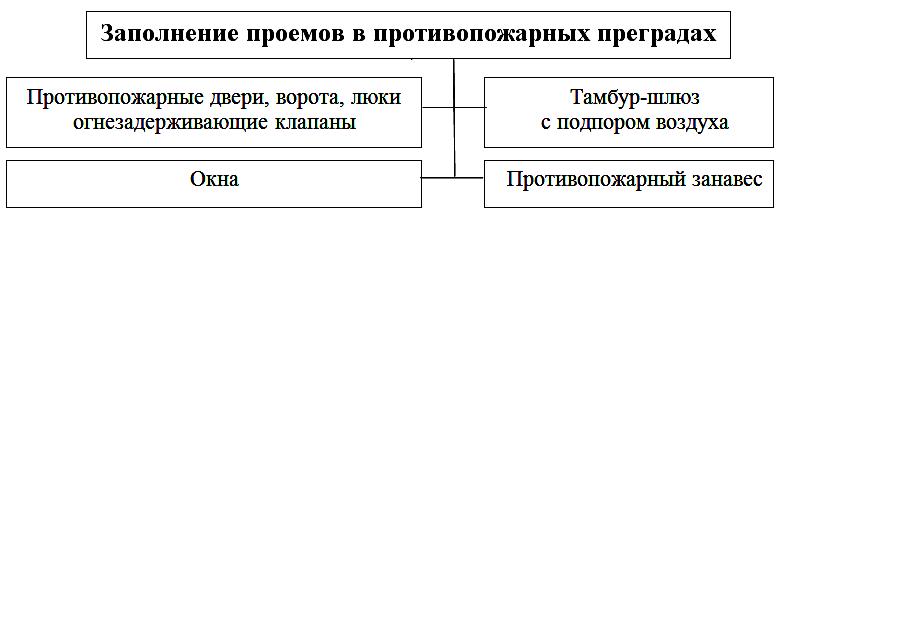

Рис. 3.7. Заполнение противопожарных преград
В качестве элементов защиты дверных и технологических проемов в противопожарных преградах применяют двери, ворота и люки, окна, огнезадерживающие клапаны, тамбур-шлюзы, противопожарные занавесы, шторы и экраны, противопожарные водяные завесы. Рисунки 3.8 - 3.18
