3.1.1. Противопожарные стены

В общем случае противопожарные стены устраиваются для разделения зданий на пожарные отсеки, которые, в свою очередь, могут разделяться на секции противопожарными перегородками. Противопожарные стены являются наиболее распространенным видом противопожарных преград. Они, как уже отмечалось выше, относятся к общим противопожарным преградам.

Назначение наружных и внутренних противопожарных стен — ограничение распространения огня между зданиями и внутри здания соответственно.

В настоящее время нормируется два типа противопожарных стен, указанных в табл. 3.4. Рисунок 3.1, 3.2

Противопожарные стены используются для выделения пожарных отсеков нормированной площади. В этом случае применяются противопожарные стены 1-го типа. Требуемая площадь пожарного отсека находится по соответствующей табл. СП 2.13130.2009.

Таблица 3.4

Типы применяемых противопожарных стен

Тип противопожарной стены	Предел огнестойкости противопожарной стены	Тип заполнения проемов противопожарной стены	Тип тамбур-шлюза
1 2	RЕI 150 RЕI 45	1 2	1 2

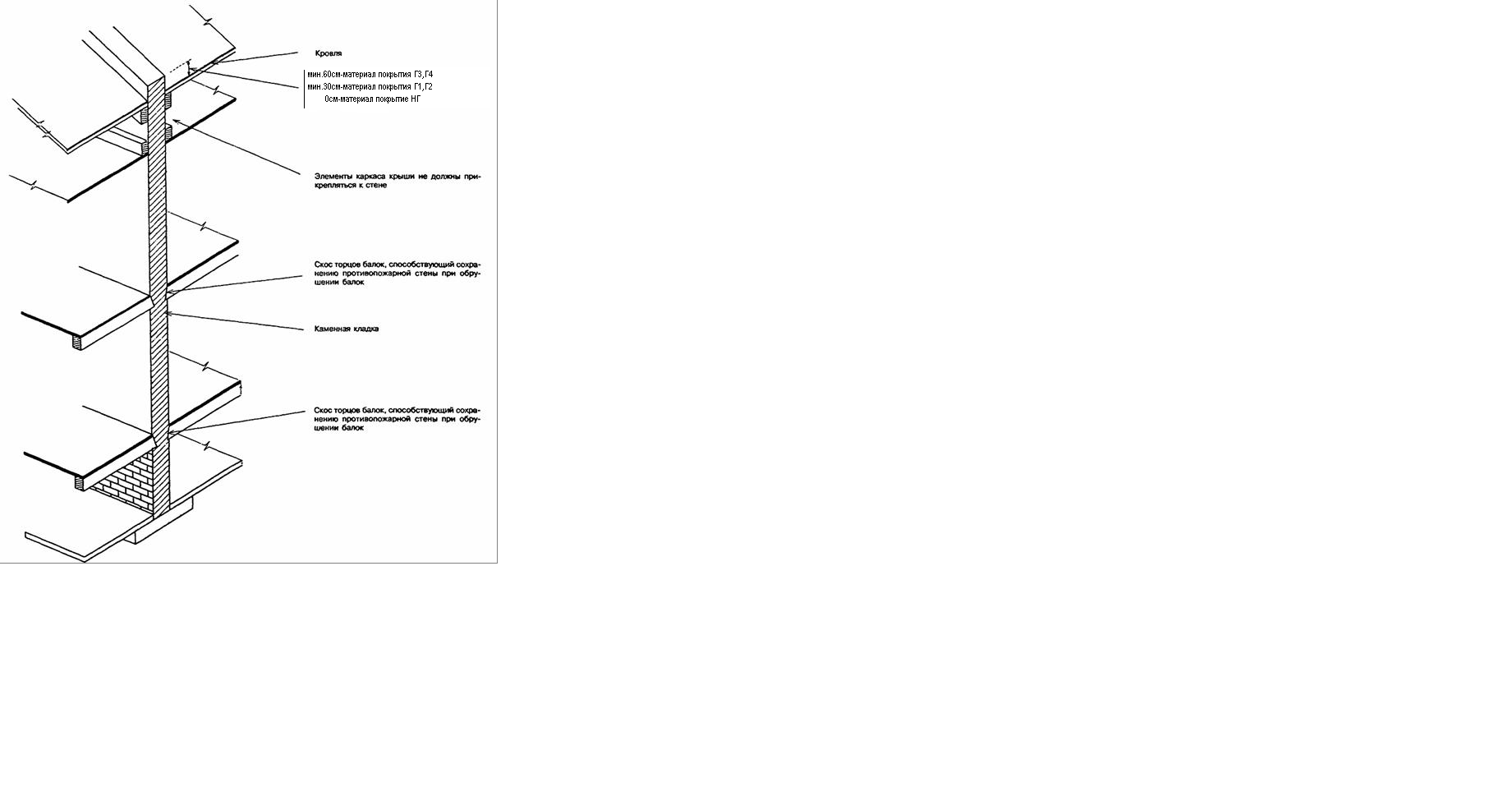

Рисунок3.1 Противопожарная стена 1 типа

Рисунок 3.2 Противопожарная стена 2 типа

Противопожарные стены, разделяющие здание на пожарные отсеки, должны возводиться на всю высоту здания и обеспечивать нераспространение пожара в смежный пожарный отсек при обрушении конструкций здания со стороны очага пожара. Поэтому большое значение имеет правильное опирание перекрытий и покрытий на противопожарные стены.

Противопожарные стены должны, как правило, опираться на собственный фундамент и пересекать по вертикали все сгораемые конституции здания, с тем чтобы в местах сопряжения противопожарных стен с ограждающими конструкциями здания, в том числе в местах изменения конфигурации здания, предусматривались мероприятия, обеспечивающие нераспространение пожара, минуя эти стены.

Поскольку противопожарная стена не должна пропускать огонь и продукты горения, противопожарные стены 1-го типа не допускается пересекать каналами, шахтами и трубопроводами для транспортирования горючих газов, пылевоздушных смесей, жидкостей, веществ и материалов.

В местах пересечения таких противопожарных преград каналами, шахтами и трубопроводами для транспортирования сред, отличных от вышеуказанных, следует предусматривать автоматические устройства, предотвращающие распространение продуктов горения.

Стыки в каркасных противопожарных стенах тщательно заделываются цементным раствором.

Требуемое количество противопожарных стен N_ст определяется по формуле

(3)

где S_зд — площадь здания, м²; S_отс — площадь противопожарного отсека (по нормативным документам), м².

Выделяют следующие виды противопожарных стен:

1) по расположению (рис. 3.3):

• наружная;

• внутренняя;

2) по геометрическому местоположению (рис. 3.3):

• продольная;

• поперечная;

3) по конструктивному исполнению:

• из штучных изделий (кирпич, блоки);

• каркасные — штучное заполнение каркаса (кирпич);

• каркасно-панельные — панельное заполнение каркаса;

4) по способу восприятия нагрузок:

• самонесущие — воспринимающие нагрузку только от собственного веса и передающие её на фундаментные балки;

• ненесущие (навесные) — воспринимающие нагрузку только от собственного веса и ветра только в пределах одного этажа или одной панели каркасных зданий при высоте этажа не более 6 м. При большей высоте этажа стены такого типа условно относят к самонесущим (самонесущие стены опираются на фундаментные балки или фундаменты, а навесные крепят к колоннам);

• несущие — воспринимающие, кроме собственного веса, ещё и нагрузку от перекрытий и покрытий.

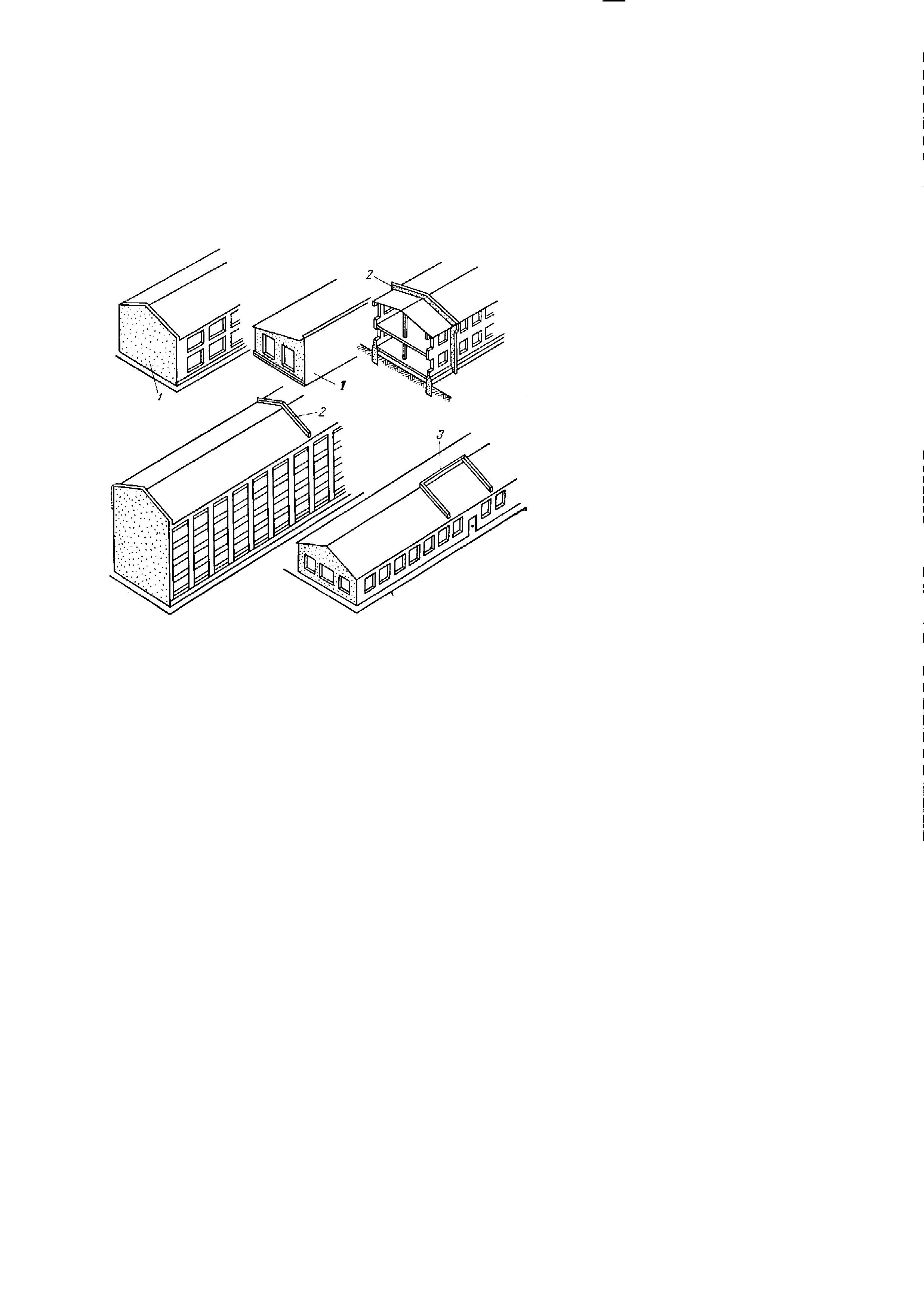

Рис. 3.3.  Классификация противопожарных стен:

1 — наружная противопожарная стена; 2 — внутренняя противопожарная стена;

3 — продольная и поперечная противопожарные стены
