2.4.2. Класс пожарной опасности строительных конструкций
Класс пожарной опасности строительных конструкций устанавливают по [5], [27]:
К0 — непожароопасные;
К1 — малопожароопасные;
К2 — умереннопожароопасные;
К3 — пожароопасные (табл. 2.4).
Условное обозначение класса пожарной опасности конструкции включает букву К и цифры; цифра, заключенная в скобки, обозначает продолжительность теплового воздействия при испытании образца в минутах.
Таблица 2.4
Класс пожарной опасности конструкции |
Допускаемый размер повреждения конструкции, см |
Наличие |
Допускаемые характеристики пожарной опасности поврежденного материала |
||||
вертикальных |
горизонтальных |
теплового эффекта |
горения |
группа |
|||
горючести |
воспламеняемости |
дымообразующей способности |
|||||
К0 |
0 |
0 |
- |
- |
- |
- |
- |
К1 |
Не более 40 |
Не более 25 |
н. р. |
- |
Не выше Г2+ |
Не выше В2+ |
Не выше Д2+ |
К2 |
Более 40, но не более 80 |
Более 25, но не более 50 |
н. р. |
- |
Не выше Г3+ |
Не выше В3+ |
Не выше Д2+ |
К3 |
Не регламентируется |
Примечания: 1. Условные обозначения: н. р. — не регламентируется; «-» — отсутствует; «+» — при отсутствии теплового эффекта не регламентируется.
2. Обозначение группы горючести поврежденного материала принято по [2], воспламеняемости — по [4], обозначение группы дымообразующей способности поврежденного материала Д2 соответствует материалам с умеренной дымообразующей способностью по [1].
Одна и та же конструкция может принадлежать к различным классам пожарной опасности в зависимости от времени теплового воздействия.
Например:
К0(15) — конструкция класса К0 при времени теплового воздействия 15 мин;
К1(30) — конструкция класса К1 при времени теплового воздействия 30 мин;
К2(45) — конструкция класса К2 при времени теплового воздействия 45 мин;
К1(30)/К3(45) — конструкция класса К1 при времени теплового воздействия 30 мин и класса К3 при времени теплового воздействия 45 мин.
2.5. Здания, пожарные отсеки, помещения
Здания, а также части зданий, выделенные противопожарными стенами, — пожарные отсеки — подразделяются по степеням огнестойкости, классам конструктивной и функциональной пожарной опасности (табл. 2.5). Для выделения пожарных отсеков применяются противопожарные стены 1-го типа.
Таблица 2.5
Степень огнестойкости зданий, сооружений, строений и пожарных отсеков |
Предел огнестойкости строительной конструкции |
||||||
Несущие стены, колонны, другие несущие элементы |
Наружные ненесущие стены |
Перекрытия междуэтажные (в том числе чердачные и над подвалами) |
Строительные конструкции бесчердачных покрытий |
Строительные конструкции лестничных клеток |
|||
Настилы (в том числе с утеплителем) |
Фермы, балки, прогоны |
Внутренние стены |
Марши и площадки лестниц |
||||
I |
R 120 |
E 30 |
REI 60 |
RE 30 |
R 30 |
REI 120 |
R 60 |
II |
R 90 |
E 15 |
REI 45 |
RE 15 |
R 15 |
REI 90 |
R 60 |
III |
R 45 |
E 15 |
REI 45 |
RE 15 |
R 15 |
REI 60 |
R 45 |
IV |
R 15 |
E 15 |
REI 15 |
RE 15 |
R 15 |
REI 45 |
R 15 |
V |
Не нормируется |
Части зданий и помещения различных классов функциональной пожарной опасности должны быть разделены между собой ограждающими конструкциями с нормируемыми пределами огнестойкости и классами конструктивной пожарной опасности или противопожарными преградами. При этом требования к таким ограждающим конструкциям и типам противопожарных преград устанавливаются с учетом функциональной пожарной опасности помещений, величины пожарной нагрузки, степени огнестойкости и класса конструктивной пожарной опасности здания.
Степень огнестойкости здания определяется огнестойкостью его строительных конструкций. Класс конструктивной пожарной опасности здания определяется степенью участия строительных конструкций в развитии пожара и образовании его опасных факторов.
Класс функциональной пожарной опасности здания и его частей определяется их назначением и особенностями размещаемых в них технологических процессов.
К несущим элементам здания, как правило, относятся несущие стены и колонны, связи, диафрагмы жесткости, элементы перекрытий (балки, ригели или плиты), если они участвуют в обеспечении общей устойчивости и геометрической неизменяемости здания при пожаре.(Рисунок 2.2)

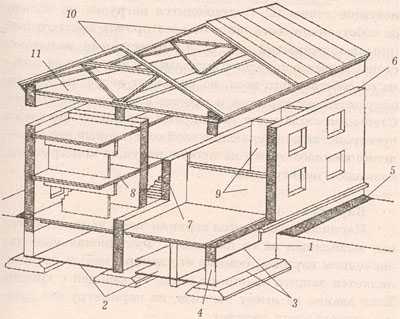

Рис.2.2 Основные элементы здания
1 - фундамент; 2 - пол подвала; 3 - гидроизоляция; 4 - стены подвала; 5 - отмостка; 6 - наружные стены; 7 - внутренние стены; 8 - междуэтажные перекрытия; 9 - перегородки; 10 - стропила; 11 - чердачное перекрытие
1,4,6,7,8,10,11 - несущие элементы здания
Перечень этих конструкций устанавливает и вносит в техническую документацию на здание проектная организация на основе анализа расчетной конструктивной схемы здания с учетом аварийной расчетной ситуации, возникающей в связи с пожаром.
Пределы огнестойкости заполнения проемов (дверей, ворот, окон и люков, а также фонарей, а том числе зенитных и других светопрозрачных участков настилов покрытий) не нормируются, за исключением специально оговоренных случаев и заполнения проемов в противопожарных преградах.
В случаях когда минимальный требуемый предел огнестойкости конструкции указан R 15 (RЕ 15, RЕI 15), допускается применять незащищенные стальные конструкции независимо от их фактического предела огнестойкости (за исключением случаев, когда предал огнестойкости несущих элементов здания по результатам испытаний составляет менее R 8).
В незадымляемых лестничных клетках типа Н1 допускается предусматривать лестничные площадки и марши с пределом огнестойкости R 15 класса пожарной опасности К0.
Здания и пожарные отсеки по конструктивной пожарной опасности подразделяются на классы согласно табл. 2.6.
Таблица 2.6
Класс конструктивной пожарной опасности здания |
Класс пожарной опасности строительных конструкций |
||||
Несущие стрежневые элементы (колонны, ригели, фермы и др.), не ниже |
Стены наружные с внешней стороны, не ниже |
Стены, перегородки, перекрытия и бесчердачные покрытия, не ниже |
Стены лестничных клеток и противопожарные преграды, не ниже |
Марши и площадки лестниц в лестничных клетках, не ниже |
|
С0 |
К0 |
К0 |
К0 |
К0 |
К0 |
С1 |
К1 |
К2 |
К1 |
К0 |
К0 |
С2 |
К3 |
К3 |
К2 |
К1 |
К1 |
С3 |
Не нормируется |
К1 |
К3 |
2.6. Экспертиза конструктивных решений
соответствия требованиям
технических регламентов, сводов правил и СНиПов
степени огнестойкости здания
и пределов огнестойкости строительных конструкций
При проведении проверки в первую очередь необходимо установить требуемую степень огнестойкости здания Отр, которую определяют по соответствующим главам технического регламента, свода правил и СНиПов. Например, требуемую степень огнестойкости производственного здания определяют по табл. 6.1 СП 2.13130.2009 в зависимости от этажности, площади этажа в пределах пожарного отсека, категории здания по взрывопожарной опасности, высоты здания и допустимого класса конструктивной пожарной опасности здания.
Этажность здания определяют по фасаду и продольному разрезу, площадь — по плану первого этажа, категорию здания по взрывопожарной и пожарной опасности — по СП 12.13130.2009. Для животноводческих и складских зданий требуемую степень огнестойкости определяют так же, как и для производственных, но уже с использованием табл. 6.2 и 6.3 СП 2.13130.2009. Требуемую степень огнестойкости жилых зданий определяют по табл. 6.7 СП 2.13130.2009 в зависимости от площади этажа (пожарного отсека), высоты здания, допустимого класса конструктивной пожарной опасности здания. Для зданий общественного назначения требуемую степень огнестойкости определяют по табл. 6.9—6.15 СП 2.13130.2009 исходя из назначения, площади этажа между противопожарными стенами, этажности и вместимости здания.
Зная требуемую степень огнестойкости здания, по табл. 21 и 22 «Технического регламента о требованиях пожарной безопасности» определяют требуемые пределы огнестойкости строительных конструкций и допустимые пределы распространения огня по конструкциям.
Проверку соответствия степени огнестойкости здания и пределов огнестойкости строительных конструкций удобно выполнять в виде табл. 1.1—1.3 (см. гл. 1): в табл. 1.1 записывают наименование и характеристики основных строительных конструкций здания, дают ссылку на проект (лист проекта, в каких осях она расположена). Числовые значения фактических пределов огнестойкости Пф для перечисленных конструкций определяют по справочным пособиям [37, 38], другой технической и справочной документации или путем расчета.
Учитывая сложность определения фактических пределов огнестойкости железобетонных конструкций, следует воспользоваться методическими рекомендациями [37, 38]. Фактические значения пределов распространения огня по строительным конструкциям — lф определяют с помощью пособий [67, 68]. При этом необходимо указывать номера пунктов и таблиц пособия, по которым определены значения Пф и lф строительных конструкций.
После этого для перечисленных конструкций по табл. 21 [28] определяют требуемые пределы огнестойкости Птр и допустимые пределы распространения огня lд и вносят в соответствующие графы таблиц.
Затем проверяют соблюдение условий пожарной безопасности:
(1)
После этого по табл. 21 [28] для каждой конструкции находят область ее допустимого применения (в здании какой максимальной степени огнестойкости допускается применение рассматриваемой конструкции). Это необходимо для установления фактической степени огнестойкости здания, которую определяют исходя из определенной, самой низшей из максимально возможных, степени огнестойкости здания, в которой допускается применять наименее огнестойкую, либо наиболее пожароопасную конструкцию.
Условие пожарной безопасности по огнестойкости для здания имеет вид
(2)
где Оф — фактическая степень огнестойкости.
По завершении проверки степени огнестойкости здания и пределов огнестойкости строительных конструкций необходимо сделать вывод, где указать обнаруженные нарушения требований пожарной безопасности. Все последующие проверки выполняют для здания с учетом установленной фактической степени огнестойкости, но при соблюдении условия (2).
