2. Моделювання бд за допомогою мови інфологічного моделювання (мім)

Як правило мова ER-діаграм використовується для побудови невеликих моделей або для ілюстрації окремих фрагментів великих. Частіше ж застосовується менш наочна, але більш змістовна мова інфологічного моделювання (МІМ), у якому сутності й асоціації представляються пропозиціями виду:

СУТНІСТЬ (атрибут 1, атрибут 2 , ..., атрибут n)

АСОЦІАЦІЯ [СУТНІСТЬ S1, СУТНІСТЬ S2, ...]

(атрибут 1, атрибут 2, ..., атрибут n,

де S – ступінь зв'язку, а атрибути, що входять у ключ, повинні бути відзначені за допомогою підкреслення.

Так, розглянутий вище приклад безлічі зв'язків між сутностями, може бути описаний на МІМ у такий спосіб:

Лікар (Номер_лікаря, Прізвище, Ім'я, По батькові, Спеціальність)

Пацієнт (Реєстраційний_номер, Номер ліжка, Прізвище,

Ім'я, По батькові, Адреса, Дата народження, Стать)

Сімейний лікар [Лікар 1, Пацієнт M]

(Номер_лікаря, Реєстраційний_номер)

Консультант [Лікар M, Пацієнт N]

(Номер_лікаря, Реєстраційний_номер).

Рис. 5.5. Приклади ER-діаграм.

Для виявлення зв'язків між сутностями необхідно, як мінімум, визначити самі сутності. Але це не проста задача, тому що в різних предметних областях той самий об'єкт може бути сутністю, атрибутом або асоціацією. Проілюструємо таке твердження на прикладах, зв'язаних з описом шлюбних зв'язків (див. Рис.5.5.).

Приклад 2.2. Відділ записів актів громадянського стану (ЗАГС) має справа не з усіма людьми, а тільки з тими, хто звернувся з проханням про реєстрацію шлюбу, або народження смерті. Тому в країнах, де допускаються лише традиційні шлюби, відділи РАГС можуть розміщати зведення про осіб які реєструються в шлюби в єдиній сутності:

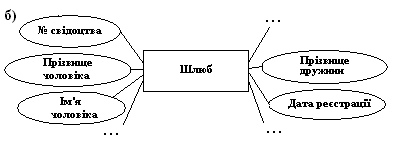

Шлюб (Номер_свідоцтва, Прізвище_чоловіка, Ім'я_чоловіка, По батькові_чоловіка, Дата_народження_чоловіка, різвище_дружини, ... , Дата_реєстрації, Місце_реєстрації, ...), ER-діаграма якої приведена на рис.5.5.

Приклад 2.3. Тепер розглянемо ситуацію, коли відділ ЗАГС розташований у країні, що допускає багатоженство. Якщо для реєстрації шлюбів використовувати сутність "Шлюб" прикладу 2.2, то будуть дублюватися відомості про чоловіків, що мають кілька дружин ( табл. 3).

Таблиця 3.

Номер посвідчення	Прізвище чоловіка	...	Прізвище дружини	...	Дата реєстрації
1-ЮБ 154745	Пєтухов	...	Курочкіна	...	06/03/1991
1-ЮБ 163489	Пєтухов	...	Пєструшкіна	...	11/08/1991
1-ЮБ 169887	Пєтухов	...	Рябова	...	12/12/1992
1-ЮБ 169878	Селезньов	...	Уточкіна	...	12/12/1992
1-ЮБ 154746	Парасюк	...	Свинюшкіна	...	06/03/1991
1-ЮБ 169879	Парасюк	...	Хавронія	...	12/12/1992

Дублювання можна виключити створенням додаткової сутності "Чоловіки" (Код_М, Прізвище, Ім'я, По батькові, Дата народження, Місце народження), заміною сутності "Шлюб" характеристикою з посиланням на відповідний опис у сутності "Чоловіки". Шлюб (Номер посвідчення, Код_М, Прізвище дружини, ..., Дата реєстрації, ...){Чоловіки}.

ER-діаграма зв'язку цих сутностей показана на мал. 5.9у, а приклад їх екземплярів у табл. 4 і 5.

Таблиця 4.

Код_М	Прізвище	Ім'я	По батькові	Рік нар.	Місце народж.
111	Пєтухов	Альфред	Остапович	1971	м. Цапелька
112	Селезньов	Вавила	Абрамович	1973	м. Гусєв
113	Парасюк	Горацій	Феодулович	1972	м. Свин

Таблиця 5.

Номер свідчення	Код_М	Прізвище дружини	Ім'я дружини	Дата реєстрації
1-ЮБ 154745	111	Курочкіна	Августина	06/03/1991
1-ЮБ 163489	111	Пєструшкіна	Маріана	11/08/1991
1-ЮБ 169877	111	Рябова	Милана	12/12/1992
1-ЮБ 169878	112	Уточкіна	Вероніка	12/12/1992
1-ЮБ 154746	113	Свинюшкіна	Ельвіра	06/03/1991
1_ЮБ 169879	113	Хавронія	Руфіна	12/12/1992

Приклад 2.4. Нарешті, розглянемо випадок, коли якій-небудь організації потрібні були дані про наявність у ній сімейних пар, а для збереження відомостей про співробітників уже є сутність:

Співробітники (Табельний_номер, Прізвище, Ім'я, ...).

Використання, розглянутої в прикладі 2.2, сутності "Шлюб" недоцільно: у "Співробітники" уже є прізвища, імена, по батькові чоловіків. Тому створимо асоціацію:

Шлюб [Співробітник 1, Співробітник 1]

(Табельний_номер_чоловіка, Табельний_номер_дружини, ...),

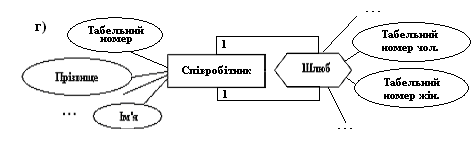

що єднає між собою визначені екземпляри сутності "Співробітники" (рис. 5.5г).

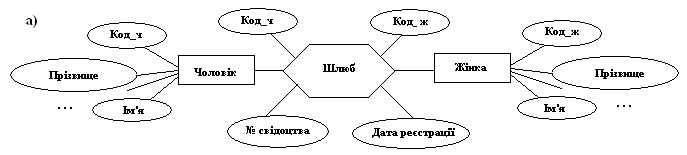

Отже відзначимо, що ER-діаграма рис. 5.5а описує структуру розміщення даних про шлюби у відділах ЗАГС країн, що допускають групові шлюби, а ER-діаграми прикладу 2.1, опису будь-яких видів шлюбів в організаціях, де є сутності "чоловіка" і "жінки", що включають неодружених і незаміжніх. У ER-діаграмах це лінія, що з'єднує геометричні фігури, що зображують сутності, атрибути, асоціації й інші інформаційні об'єкти. У тексті ж цей термін використовується для вказівки на взаємозалежність сутностей.
