2. Базы стальных колонн и способы опирания их на фундамент.

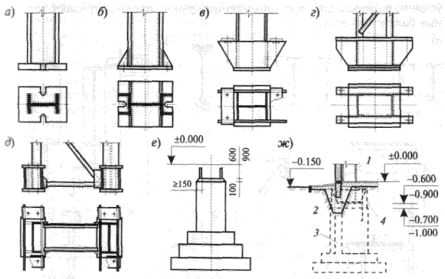

Различают два основных типа баз — шарнирные и жесткие. Простейшей шарнирной базой для центрально сжатых колонн является база, состоящая из толстой стальной опорной плиты, на которую опирается фрезерованный торец стержня.

Типы баз колонн

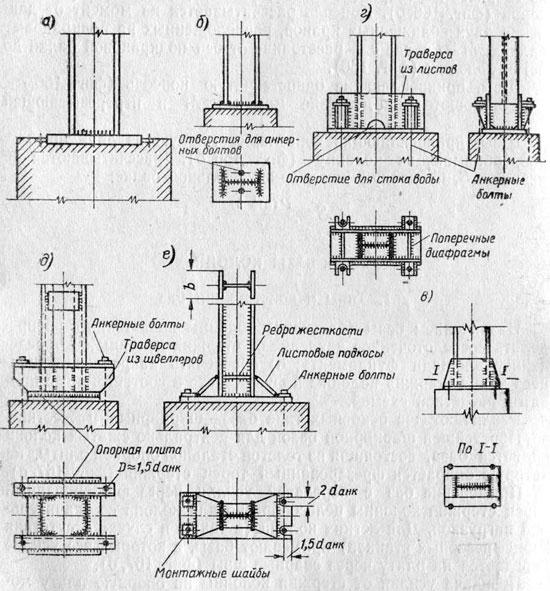

Фундаменты под стальные колонны устраивают монолитными столбчатого типа без отверстия (стакана). Их размеры принимают такими же как и для сборных железобетонных колонн. Верхний обрез фундаментов располагают на отметке -0,7 или -1,0 м, что позволяет заглубить базы стальных колонн (с траверсами) ниже уровня пола с последующей заделкой и слоем бетона. Для стальных колонн, у которых траверсы отсутствуют, отметку верха подколонника принимают на 300 мм ниже уровня пола. Базы крепят к фундаментам анкерными болтами. Базы колонн сплошного сечения бескрановых зданий можно располагать на уровне подстилающего слоя конструкции пола. Такое решение применяют для опирания стальных фахверковых колонн. Стены, как и в зданиях с железобетонным каркасом, опирают на фундаментные балки, укладываемые на уступы фундаментов или бетонные приливы. Стальные подкрановые балки по статической схеме подразделяют на разрезные и неразрезные. Преимущественно распространены разрезные балки, так как они просты по конструкции, менее чувствительны к осадкам. Неразрезные балки сложнее монтировать и перевозить. Рис. XI-12. База стальных колонн и способы опирания их на фундаменты: л, б -база колонн с опорными плитами; в, г - то же, с траверсами; д - база хветвевой колонны; е - фундамент под стальную колонну; ж-опирание стальной колонны и стены на фундамент и фундаментную балку; / - колонна; . - фундаментная балка; 3 - бетонный прилив; 4 - обетонка

1. Вертикальные связи между стальными колоннами

2.

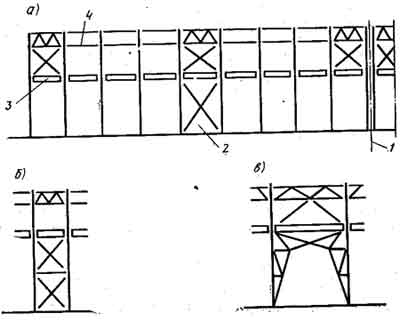

Рис. 89. Вертикальные связи между стальными колоннами а - связи-распорки; б - крестовые; в - портальные; 1 - ось температурного шва; 2 - связевой блок; 3 - подкрановые балки; 4 - распорки

3. Каркасы многоэтажных и двухэтажных зданий

Полный и неполный каркасы многоэтажных зданий

   В современном многоэтажном строительстве широко применяют каркасную конструктивную схему с полным каркасом и самонесущими или навесными стенами и с неполным каркасом и несущими стенами. По роду материалов каркасы в этих зданиях выполняют преимущественно из железобетона, но в малоэтажных каменных зданиях иногда применяют внутренний каркас с кирпичными столбами. Стальной каркас применяют в гражданских и промышленных зданиях при значительной высоте или больших пролетах. Кирпичные столбы внутреннего каркаса устраиваются из полнотелого кирпича на растворах высоких марок. Для увеличения несущей способности столбов применяют поперечное или продольное армирование, в первом случае сетки из проволоки укладывают через 2—4 ряда в швы кладки, во втором — вертикально установленные стержни арматуры снаружи столба связывают хомутами и покрывают защитным слоем раствора.

   Железобетонные каркасы разделяются на сборные и монолитные, причем первые являются более индустриальными. Монолитный каркас применяют редко, в уникальных зданиях или по особым технологическим требованиям. Колонны и прогоны в монолитном каркасе, армированные стержнями продольной арматуры и поперечными хомутами, составляют единое целое. Бетонирование каркаса осуществляется в опалубке.

   Сборные железобетонные каркасы (рис. 19) являются основным типом каркасов многоэтажных зданий. Этот каркас в гражданских зданиях состоит из одно- или двухэтажных стоек (колонн) -и ригелей таврового или прямоугольного сечения. По высоте стойки соединяются сваркой стальных оголовков колонн между собой или сваркой концов арматурных стержней, выпущенных из тела стоек с последующим замоноличиванием стыка. Стыки стоек при этом располагают в каждом этаже или через этаж на расстоянии 0,6—1 м от уровня пола. Ригели присоединяют к стойкам сбоку с помощью сварки закладных стальных деталей, предусмотренных в этих конструктивных элементах, и с последующей заделкой бетоном.

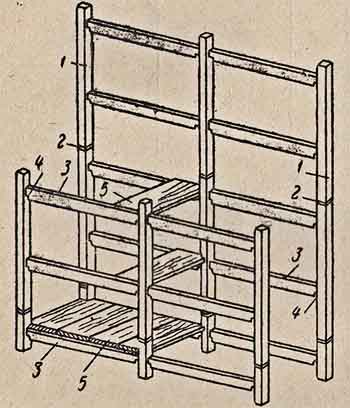

4. Рис. 19. Сборный железобетонный каркас 1 - колонна; 2 — стык колонны; 3 - ригель; 4 — стык ригеля с колонной; 5—настил перекрытия

   В многоэтажных промышленных зданиях применяют балочную и безбалочную схемы каркасов. Элементами каркаса являются колонны с фундаментами под ними и ригели перекрытий, вместе образующие железобетонные рамы. Сборный железобетонный каркас с балочным ререкрытием проектируют как рамную, рамно-связевую или шарнирно-связевую системы. При рамной системе вертикальные и горизонтальные нагрузки, приходящиеся на здание, воспринимают железобетонные рамы с жесткими узлами. В рамно-связевой системе рамы с жесткими узлами воспринимают только вертикальные усилия, а горизонтальные усилия воспринимают перекрытия, передавая их на поперечные и торцовые стены и лестничные клетки. Если узлы рам имеют не жесткое, а шарнирное крепление, такая система называется шарнирно-связевой, передача нагрузок при этом происходит также, как и в рамно-связевой. Сборные железобетонные каркасы с балочным перекрытием (рис. 20) широко применяют при возведении многоэтажных промышленных зданий. Балочное перекрытие состоит из ригелей (прогонов), опирающихся на консоли колонн, и ребристых плит, уложенных по прогонам. Сборные элементы каркаса соединяются сваркой закладных деталей с последующим замоноличиванием.

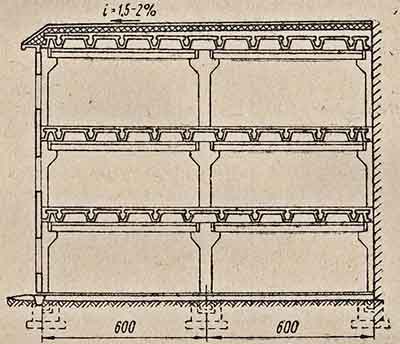

Рис. 20. Многоэтажное здание с балочными перекрытиями

   При безбалочной схеме (рис. 21) на капители колонн, выполненные в виде усеченной пирамиды квадратного сечения в основании, опирают многопустотные надколонные панели. На эти панели укладывают панели перекрытия. При безбалочной схеме перекрытие получается меньшей высоты, чем при балочной, но требуется больше бетона и стали, кроме того, более трудоемок монтаж.

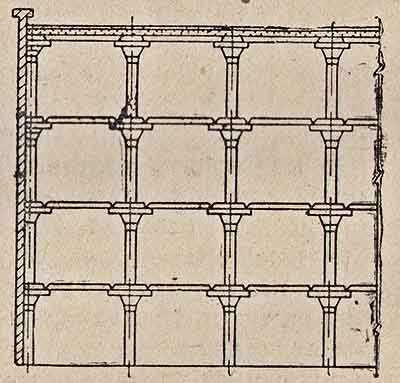

Рис. 21. Многоэтажное промышленное здание со сборными безбалочными перекрытиями

   Лучшие показатели имеют сборно-монолитные безбалочные перекрытия. В этой конструкции капителью служит плоская железобетонная плита с отверстием для колонны. На плиту опираются межколонные многопустотные панели, а на них — пролетные панели. Арматурную сетку, укладываемую по межколонным панелям, сваривают с арматурой пролетных панелей и заполняют бетонной смесью. Недостатком такой конструкции является применение монолитного бетона.
