Порядок проведения измерений
Включить измеритель, нажав кнопку «ВКЛ». После появления показания на индикаторе нажать кнопку «ИЗМ» и зафиксировать показание коэффициента яркости в относительных единицах, разделив на 100 значение, появившееся на индикаторе измерителя.
Перенести измеритель на контролируемую поверхность, нажать кнопку «ИЗМ» и зафиксировать показание, разделив на 100 значение, появившееся на индикаторе измерителя.
Измеренные значения для разных образцов занести в таблицу 9.
Таблица 9 – Показания блескомера
Образец |
Значение |
№1
|
|
№2
|
|
№3
|
|
Лабораторная работа №8
Определение адгезии
Цель работы. Определение адгезии керамической плитки, штукатурки, защитных и облицовочных покрытий с основанием методом нормального отрыва стальных дисков (пластин) в соответствии с ГОСТ 28089, 28574 и др.
Область применения прибора - контроль прочности сцепления облицовочных и защитных покрытий с основанием на объектах строительства, предприятиях стройиндустрии, в мебельном, деревообрабатывающем и лакокрасочном производстве, при обследовании и реконструкции зданий и сооружений.
Отличительной особенностью прибора является электронный силоизмеритель, обеспечивающий индикацию текущего значения приложенной нагрузки с фиксацией максимального значения, а также индикацию скорости нагружения в процессе испытаний. С целью повышения точности и удобства эксплуатации в приборе предусмотрена возможность выбора размеров приклеиваемых стальных дисков (пластин) с клавиатуры прибора, при этом обеспечивается автоматическое вычисление прочности сцепления по результатам нагружения (отрыва стального диска). Прибор оснащен энергонезависимой памятью для хранения результатов измерений. Индикация цифровая в кН и мПа.
Рисунок 5 – Общий вид прибора ПСО-МГ4
Для оценки прочности сцепления покрытия с основанием (адгезии) используется прибор ПСО-МГ4 (рисунок 5).
Прочность сцепления тестируется путем отрыва части покрытия определенной площади от металла. Усилие при отрыве фиксируется прибором. Вращение вручную маховика прибора или закручивание гайки ключом с трещеткой увеличивает натяжение. При отрыве матрицы результат теста отображается положением индикатора на шкале прибора.

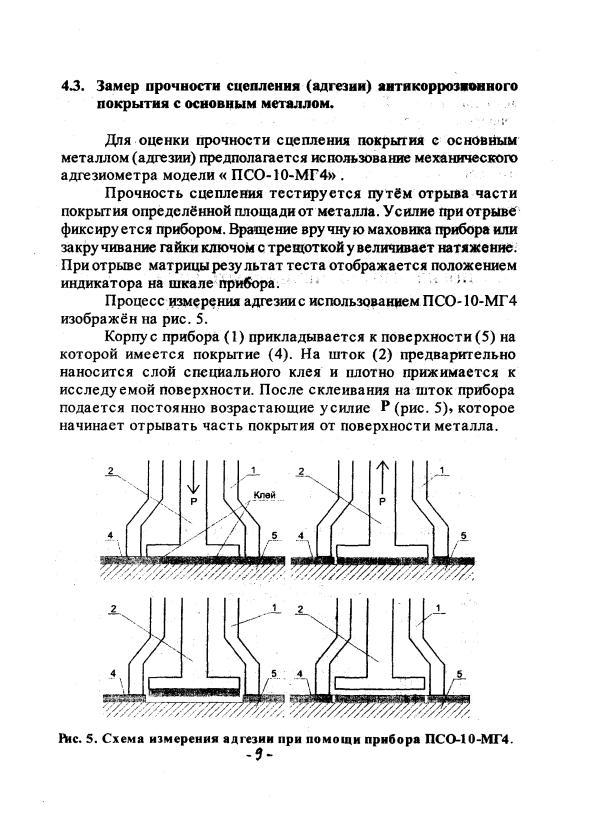

Процесс измерения адгезии с использованием ПСО-10-МГ4 изображен на рисунке 6. Корпус прибора (1) прикладывается к поверхности (5), на которой имеется покрытие (4). На шток (2) предварительно наносится слой специального клея и плотно прижимается к исследуемой поверхности. После склеивания на шток прибора подается постоянно возрастающее усилие Р (рисунок), которое начинает отрывать часть покрытия от поверхности металла.
Рисунок 6 - Процесс измерения адгезии
Через некоторое время происходит отрыв части покрытия от металла, а сила Р при которой это произошло, фиксируется прибором. В случае, если адгезия больше, чем может зафиксировать прибор, или клей недостаточно прочный для данных условий замера, происходит отрыв штока от покрытия, и сила Р, при которой это произошло, также фиксируется прибором.
Величина прочности сцепления (адгезии) – это усилие отрыва, отнесенное к площади оторванной части покрытия. На дисплей прибора выводится значение адгезии в мПа.
