ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ

Кафедра металлических конструкций

Курсовая расчетно-графическая работа

«БАЛОЧНАЯ КЛЕТКА»

Выполнил Курская Т.С.

ПГС – IV – 12

Принял: Калашников В. Ф.

Москва 2011

Содержание

ИСХОДНЫЕ ДАННЫЕ…………………………………………………………………………….….................. 3

1. Выбор схемы балочной клетки………………………………………………………………...............4

   1. Расчет балок настила и сравнение вариантов…………………...…….................6

2. Расчет и конструирование главной балки:

   1. Подбор сечения главной балки……………………………………….……………………….11

   2. Изменение сечения главной балки………………………………………………...........14

   3. Проверка общей устойчивости балки…………………………………………............16

   4. Проверка местной устойчивости сжатого пояса и стенки сварной балки………………………………………………………...................................................18

   5. Проверка прочности поясных швов………………………………...............…........22

   6. Конструирование и расчет опорной части балки……………..……….............22

   7. Конструирование укрупнительного стыка сварной балки………………………………………………………...................................................24

3. Расчет и конструирование колонны:

   1. Выбор расчетной схемы и типа колонны……………..................................…26

   2. Конструирование и расчет оголовка колонны…………...............................28

   3. Конструирование и расчет базы колонны…………………………………….………..29

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ………………….............................................32

Исходные данные

Шаг колонн в продольном направлении А, м	12
Шаг колонн в поперечном направлении В, м	6
Габариты площадки в плане	3Ах3В
Строительная высота перекрытия, м	1,8
Временная распределенная нагрузка,	30
Материал конструкций: настила балок настила и вспомогательных балок главных балок колонн фундаментов	Сталь С235 Сталь С235 Сталь С 275 Сталь С 245 Бетон класса В12,5
Допустимый относительный прогиб	1/150
Тип сечения колонны	сплошная

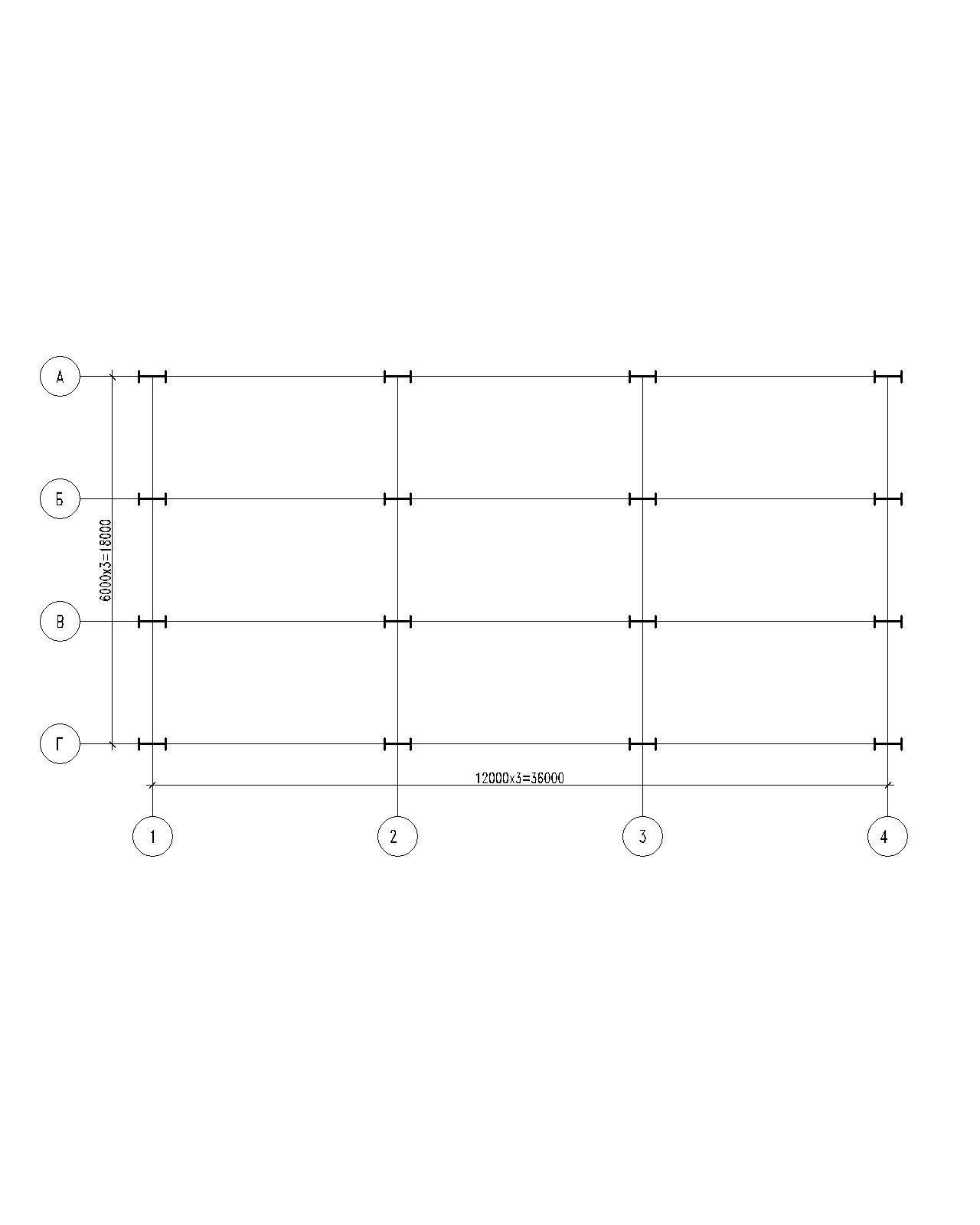

1. Выбор схемы балочной клетки

Определим отношение наибольшего пролета настила к его толщине, при заданной нагрузке

P=30 кН/м² и относительного прогиба

1. Р асчет балок настила и сравнение вариантов. П ервый вариант балочной клетки №1

С хема сопряжения балок

Зная удельный вес стали 78,5 кг/м³, определим массу настила.

Фактический шаг настила L _ф=110 см

Толщина настила

Вес настила:

Нормативная нагрузка на балку настила:

Расчетная нагрузка на балку настила:

,

где коэффициент надежности по нагрузке.

Расчетный изгибающий момент (пролет балки 6 м):

Требуемый момент сопротивления балки:

, где ,

Принимаем двутавр № 30Б1 по ГОСТ 8239-89, имеющий ближайший больший

Определение расхода металла на 1м² перекрытия:
