4.Условное обозначение электродов

Тип, марку, диаметр, назначение, толщину покрытия, рекомендуемые род и полярность тока сварочной дуги, рекомендуемые пространственные положения ручной дуговой сварки электродами данной марки указывают в виде условных обозначений основных свойств и параметров электродов в соответствии с правилами, установленными ГОСТ 9467, ГОСТ 10052 и ГОСТ 10051.

ГОСТ 9467 регламентирует требуемые характеристики наплавляемого металла электродами того или иного типа и устанавливает правила обозначения типа электродов для сварки углеродистых, низколегированных, теплоустойчивых и легированных конструкционных сталей.

Обозначение типа электродов для сварки углеродистых и низколегированных сталей состоит из заглавной буквы Э (электрод) и цифр, указывающих предел прочности при разрыве наплавляемого ими металла. После цифр может стоять буква А, которая ставится при обозначении типа электродов, обеспечивающих повышенную пластичность и ударную вязкость наплавляемого ими металла, меньшее содержание в нем серы о фосфора.

В обозначениях типа электродов для сварки теплоустойчивых и легированных конструкционных сталей на первом месте также указывается буква Э, но вслед за ней через тире указывается химсостав наплавляемого ими металла. При обозначении химсостава вначале указывают в сотых долях процента содержание углерода, затем в виде условных буквенных обозначений указывают легирующие компоненты и их содержание в металле шва в процентах. Аналогично обозначают тип электродов и для сварки высоколегированных сталей с особыми свойствами по ГОСТ 10052.

Легирующие компоненты обозначают следующими буквами: А - азот ( не путать: если А стоит в конце обозначения, то она означает пониженное содержание фосфора и серы в металле сварного шва, наплавленного электродами или проволокой данного типа); Б - ниобий; В - вольфрам; Г - марганец; Д - медь; К – кобальт; М - молибден; Н - никель ; Р – бор; С - кремний; Т - титан; Ф - ванадий; Х - хром; Ц - цирконий; Ю - алюминий.

Условные обозначения электродов состоят из дроби с числителем и знаменателем, ГОСТ 9466 и указываемым вслед за ним ГОСТ 9467, 10051 или 10052, в соответствии с которыми обозначены тип электрода и его группа в числителе, механические свойства наплавляемого металла в знаменателе.

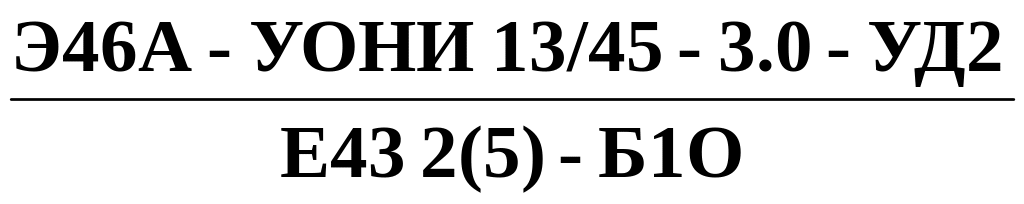

Пример условного обозначения электродов типа Э46А по ГОСТ 9467-75:

ГОСТ 9466-75, ГОСТ 9467-75

В числителе в соответствии с ГОСТ 9466 буква Э означает, что в обозначении представлены параметры и основные характеристики электрода с покрытием, число 46 – минимальное значение предела прочности наплавляемого металла (в кГс/мм²), А – электрод обеспечивает повышенную пластичность и ударную вязкость металла шва, УОНИ 13/45 – марка электрода, 3.0 – его диаметр 3 мм, У – назначение электрода для сварки углеродистых и низколегированных сталей, Д – электрод с толстым покрытием, 2 – группа, к которой по ГОСТ 9466 относятся электроды марки УОНИ 13/45.

В знаменателе по ГОСТ 9467-75 указаны: Е – электрод, 43 2(5) – механические свойства наплавленного металла, Б – вид покрытия (основного типа), 1 – допускаемые пространственные положения сварки (во всех положениях), О – требуемые род и полярность тока для данной марки электрода (постоянный ток, обратная полярность).
