2.2 Расчет шкалы ротаметра.
Таблица 2 – Исходные данные
Наименование |
Обозначение |
Значение |
1. Конусность трубки ротаметра |
k |
0,01 |
2. Длина шкалы ротаметра (шкала имеет 11-ть оцифрованных делений с градацией l = 0,025 м) |
l |
0,25 м |
3. Диаметр трубки ротаметра в месте нулевого деления шкалы |
D0 |
0,0171 м |
4. Объём поплавка |
V |
3,07510-6 м3 |
5. Диаметр миделя поплавка |
d |
0,0164 м |
6. Материал поплавка |
Сталь Х18H9Т |
— |
7. Вес поплавка |
G0 |
0,191 Н |
8. Измеряемая среда |
СН3OH |
Спирт метиловый |
9. Температура измеряемой среды |
t0 |
300 |
10. Плотность среды (при t0 = 200) |
|
778,5 кг/м3 |
11. Динамическая вязкость вещества |
30 |
0,5210-3 Пас |
Описание ротаметра
Ротаметр является расходомером постоянного перепада давлений. Так же к ним относятся поплавковые и поршневые расходомеры. Наибольшее применение имеют ротаметры и поплавковые расходомеры, шкалы которых практически равномерны. Их можно использовать для измерения малых расходов, так как потери давления в них незначительны и не зависят от расхода. Ротаметры и поплавковые расходомеры имеют большой диапазон измерения (Qmax/Qmin = 10:1).
Определяем диаметр трубки ротаметра D10 в месте усиления шкалы для максимального расхода Qmax по формуле:
,
(м). (2.10)
м.
Определяем расстояние от нулевого сечения шкалы D0 до сечения диаметром d (высота нулевой отметки) по следующей формуле:
,
(м). (2.11)
м.
3
Определяем безразмерный параметр
для оцифрованных отметок шкалы:
;
;
где l – расстояние между оцифрованными делениями, 0,025; i – отметка на оцифрованной шкале;
Таблица 3 – Высота поднятия поплавка над оцифрованными сечениями.
i |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
li |
0 |
0,025 |
0,05 |
0,075 |
0,1 |
0,125 |
0,15 |
0,175 |
0,2 |
0,225 |
0,25 |
hi, м |
0,07 |
0,095 |
0,12 |
0,145 |
0,17 |
0,195 |
0,22 |
0,245 |
0,27 |
0,295 |
0,32 |
(2.12)
Таблица 4 – Значения
безразмерного параметра
для оцифрованных отметок шкалы.
а |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
4,268 |
5,793 |
7,317 |
8,841 |
10,366 |
11,89 |
13,415 |
14,939 |
16,463 |
17,988 |
19,512 |
4 Определим вес поплавка в измеряемой среде:
,
G=0,191 – 3,075·10-6·778,5·9,81=0,16752 Н. (2.13)
5 Определим кинематическую вязкость:
;
6
Определим значение безразмерной величины
и значение ее десятичного логарифма
:
(2.14)
получим:
; (2.15)
7
Определим значение безразмерной величины
:

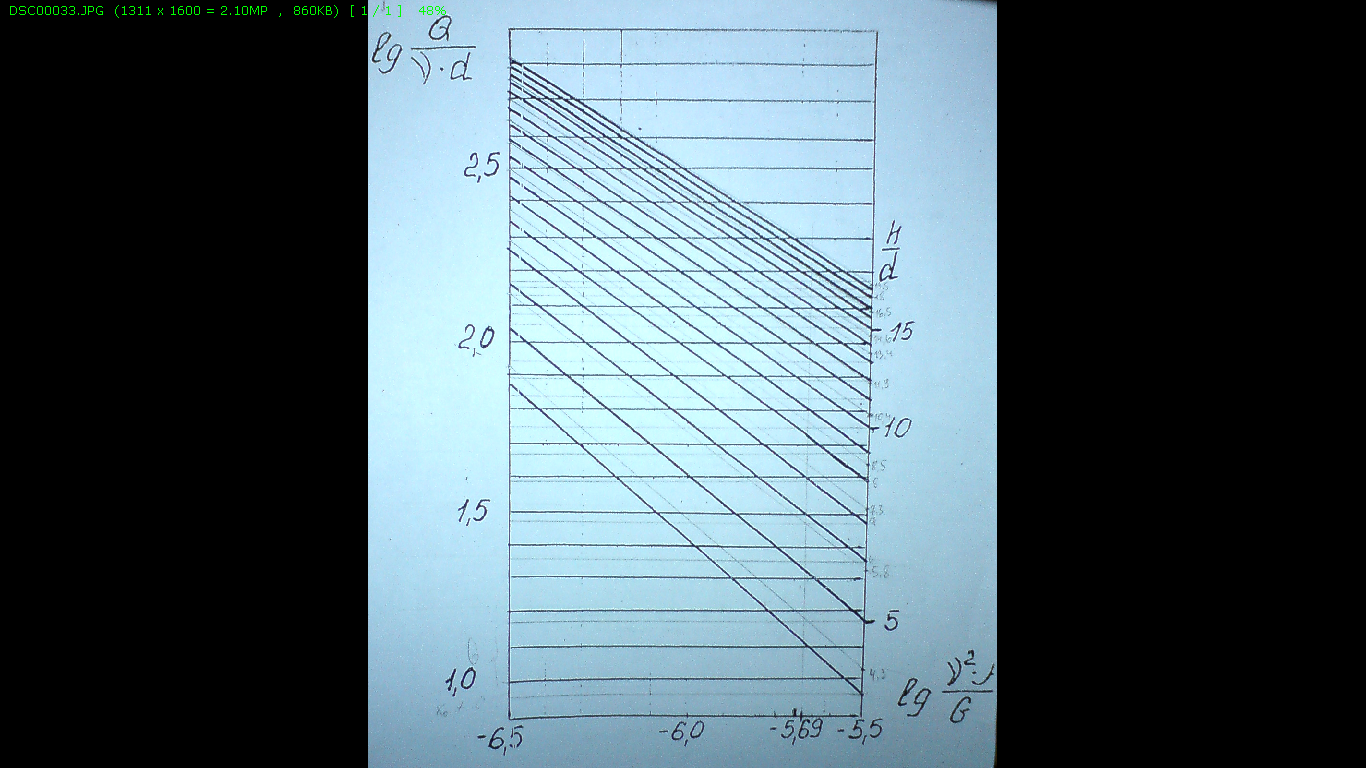

Для нахождения этой величины воспользуемся графиком, который изображен на рисунке 2
Рисунок
2 – График для определения безразмерной
величины
Для
нахождения промежуточных значений аi
воспользуемся формулой нелинейной
интерпретации:
; (2.16)
где:
х – расстояние от искомой точки до нижней кривой;
-
значение нижней кривой;
-
значение верхней кривой;
b
– расстояние между верхней и нижней
кривой.
Получим:
Таблица 5 – Определение недостающих расчетных данных
|
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Х |
0,078 |
0,1628 |
0,0377 |
0,0412 |
0,0412 |
0,0542 |
0,0245 |
0,0304 |
0,0127 |
0,03 |
0,01013 |
|
1,042 |
1,523 |
1,508 |
1,626 |
1,781 |
1,894 |
1,965 |
2,03 |
2,093 |
2,13 |
2,16 |
8.
Определим значение безразмерной величины
=
Yi
путем обратного преобразования
и занесем в таблицу.
9.
Определим значение величины Q
в
:
так
как нам известно, чему равно
(примем,
что
,
безразмерная величина).
Составим формулу:
(2.18)
10.
Определим значение величины Q
в
:
Таблица 6 – Расчетные данные
|
|
|
|
|
|
|
|
0 |
4,268 |
|
1,042 |
11,01 |
|
1,206 |
0,434 |
0,025 |
5,792 |
1,291 |
33,328 |
3,649 |
1,314 |
||
0,05 |
7,317 |
1,508 |
32,189 |
3,525 |
1,269 |
||
0,075 |
8,841 |
1,626 |
42,284 |
4,63 |
1,667 |
||
0,1 |
10,366 |
1,781 |
60,416 |
6,616 |
2,382 |
||
0,125 |
11,89 |
1,894 |
78,384 |
8,583 |
3,09 |
||
0,15 |
13,415 |
1,965 |
92,159 |
10,091 |
3,633 |
||
0,175 |
14,939 |
2,03 |
107,254 |
11,744 |
4,228 |
||
0,2 |
16,463 |
2,093 |
123,791 |
13,555 |
4,88 |
||
0,225 |
17,988 |
2,13 |
134,896 |
14,771 |
5,318 |
||
0,25 |
19,512 |
2,16 |
144,587 |
15,832 |
5,7 |
11.

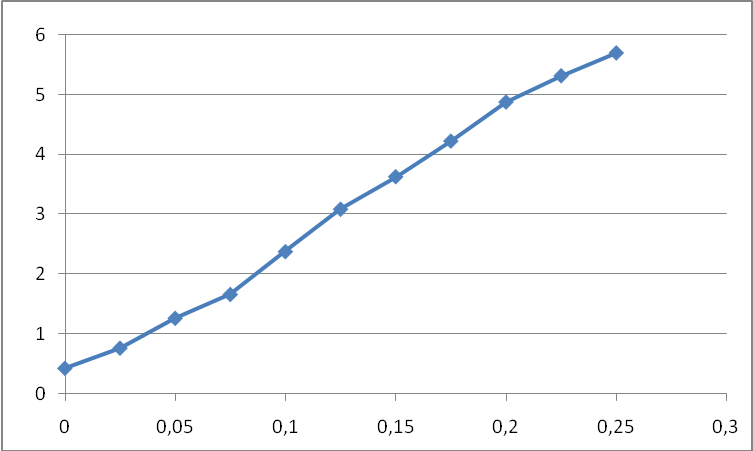

Построим градуировочный график в виде
зависимости
,
который изображен на рисунке 3:
Рисунок
3 – График зависимости
На градуировочном графике по оси X отложены оцифрованные значения шкалы принятые в процентах (диапазон шкалы от 0 до 100%).
12
Выполним чертеж поплавка ротаметра и
трубки ротаметра и самого ротаметра,
которые изображены на рисунке 4, 5 и 6.

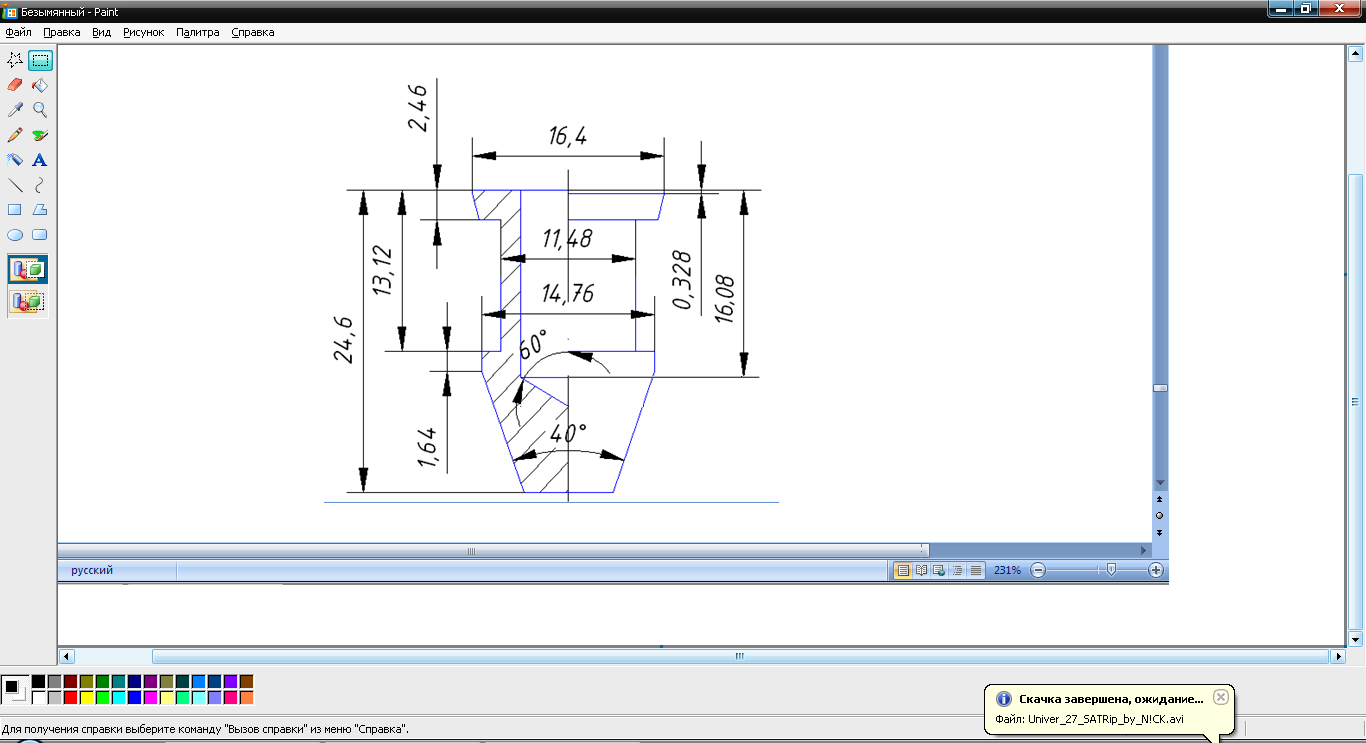

Рисунок 4 – Поплавок ротаметра
Рисунок 5 – Трубка ротаметра
Рисунок 6 – Ротаметр
Устройство
ротаметра со стеклянной конусной трубкой
1, которая зажата в патрубках 2 и 3,
снабженных сальниками. Оба патрубка
между собой связаны тягами 4 с надетыми
на них ребрами 5. Эта армировка придает
прибору необходимую прочность. Внутри
патрубка 2 имеется седло, на которое
опускается поплавок 6 при нулевом расходе
жидкости или газа. Верхний патрубок 3
снабжен ограничителем хода поплавка
7. Шкала наносится непосредственно на
внешней поверхности стеклянной конусной
трубки. Указателем у ротаметров со
стеклянной трубой служит верхняя
горизонтальная плоскость поплавка.
13 Расчет геометрических размеров поплавка
13.1 Расчет веса поплавка
Найдем вес поплавка по формуле
(2.19)
.
13.2 Найдем объем, высверловки м3
(2.20)
.
13.3 Найдем диаметр высверловки, м3
(2.21)
.
13.4
Глубина высверловки и длина поплавка,
м
(2.22)
