1.5 Сканеры
Назначение. Сканером называется устройство позволяющее вводить в компьютер образы изображений. Сканеры классифицируют по степени прозрачности вводимого оригинала изображения, по кинематическому механизму сканера (конструкции механизма движения), по типу вводимого изображения, по особенностям программного и аппаратного обеспечения сканера.
По данному критерию все существующие сканеры можно подразделить на черно-белые и цветные. Черно-белые в свою очередь могут подразделяться на штриховые и полутоновые (серые). Однако полутона изображения могут также эмулироваться.
Механизм движения. Определяющим фактором для данного параметра является способ перемещения считывающей головки сканера и бумаги относительно друг друга. Сканеры по этому критерию можно разбить на два типа: ручной (ширина вводимого изображения 10 см) и настольный.
Существует три разновидности настольных сканеров: планшетные, рулонные и проекционные.
Принцип работы и схемы сканеров. Черно-белые сканеры. Сканируемое изображение освещается белым светом, получаемым, как правилом от флюоресцентной лампы. Отраженный свет через редуцирующую (уменьшающую) линзу попадает на фоточувствительный полупроводниковый элемент, называемый Прибором с Зарядовой Связью - ПЗС. В основу ПЗС положена чувствительность проводимости р-n-перехода обыкновенного полупроводникового диода к степени его освещенности. На р-n-переходе создается заряд, который рассасывается со скоростью, зависящей от освещенности. Чем выше скорость рассасывания, тем больше ток через диод. Каждая строка сканирования изображения соответствует определенным значениям напряжения на ПЗС. Эти значения напряжения преобразуются в цифровую форму либо через аналого-цифровой преобразователь АЦП (для полутоновых сканеров), либо через компаратор (для двухуровневых сканеров). Компаратор сравнивает два значения (напряжение или ток) от ПЗС и опорное (рисунок 1.29), причем в зависимости от результата сравнения на его выходе формируется сигнал 0 (черный цвет) или 1 (белый).

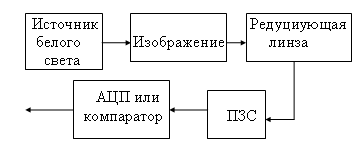

Рисунок 1.29 - Структурная схема черно-белого сканера
Цветные сканеры. Сканируемое изображение освещается уже не белым светом, а через вращающийся RGB-светофильтр (рисунок 1.30).

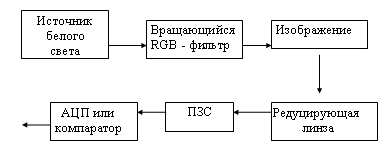

Рисунок 1.30 - Блок- схема цветного сканера с вращающимся RGB - фильтром
Для каждого из основных цветов (красного, зеленого и синею) последовательность операций не отличается от последовательности операций при сканировании черно-белого изображения.
У сканер ScanJet Не фирмы Hewlett-Packard источник белого света освещает сканируемое изображение, а отраженный свет через редуцирующую линзу попадает на трехполосную ПЗС через систему специальных фильтров, которые и разделяют белый свет на три компонента: красный, зеленый и синий (рисунок 1.31).

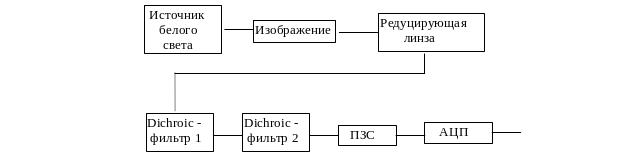

Рисунок 1.31 - Структурная схема сканера с dichroic - фильтрами
Аппаратные интерфейсы сканеров. Для связи с компьютером сканеры могут использовать специальную 8- или 16-разрядную интерфейсную плату, вставляемую в соответствующий слот расширения. Кроме этого, в настоящее время достаточно широко используются стандартные интерфейсы, применяемые в IBM РС-совместимых компьютерах (последовательный и параллельный порты, а также интерфейс SCSI).
