1. В схеме нельзя использовать два канала коннектора, т.К. При этом частота отсчетов оказывается недостаточной.

2. Конденсатор C = 0,22 мкФ служит для исключения пути протекания постоянного тока через катушку и ввиду большой емкости не влияет на параметры резонансного контура.

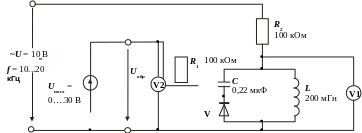

Рис.3.2.3 Схема исследования варикапа

2. Изменяйте обратное постоянное напряжение варикапа ступенями согласно табл. 3.2.1. и находите значения резонансной частоты f_рез для каждого значения обратного напряжения. Резонансная частота в данном случае - это та частота, при которой напряжение между концами параллельной цепочки достигает максимума. Занесите результаты измерений в табл.3.2.1.

Таблица 3.2.1 – Экспериментальные данные

Uобр, В	fрез, кГц	L, мГн	Собщ, пФ	Су, пФ
2		200
5		200
10		200
15		200
20		200
25		200
30		200

2. По таблице 3.2.1 постройте график зависимости резонансной частоты от обратного напряжения U_обр

3. Вычислите емкость резонансной цепи по измеренным резонансным частотам и индуктивности, занесите значения в табл. 3.2.1.

С_общ = 1 ¤ (2p f_рез)² L,

где С_общ - емкость в Ф,

L - индуктивность в Гн,

f_рез - частота в Гц.

2. Затем определите собственную емкость катушки С_К. Для этого уберите из цепи диод и конденсатор и измерьте снова резонансную частоту. Собственную емкость катушки по найденной резонансной частоте можно вычислить по той же формуле

- без варикапа f_рез = … кГц;

С_К = 1 ¤ (2p f_рез)² L = ……………. пФ.

Рис.3.2.4 график зависимости резонансной частоты от обратного напряжения U_обр

Рис. 3.2.5 Зависимость емкости запорного слоя С_V от обратного напряжения U_обр

2. Разница между емкостью резонансной цепи С_общ и собственной емкостью катушки С_К есть емкость запорного слоя варикапа:

С_V = С_общ - С_К.

2. Занесите значения емкости запорного слоя С_V в табл.3.2.1. Постройте зависимость емкости запорного слоя С_V от обратного напряжения U_обр на графике (рис. 3.2.5).

Вопрос 1: Какова величина порогового напряжения варикапа?

Вопрос 2: Как ведет себя емкость запорного слоя при увеличении обратного напряжения?

4 Рекомендуемая литература

4.1 Основная литература

1 Аваев Н.А. и др. Основы микроэлектроники: Учебное пособие для вузов. - М.: Радио и связью. 1991.

2 Пасынков В.В., Чиркин Л.К. Полупроводниковые приборы. Учебник для ВУЗов.- Санкт-Петербург-Москва-Краснодар. 2003.

3 Прянишников В.А. Электроника. Полный курс лекций.- Санкт-Пе-тербург.: Корона-принт, 2004.

4 Щука А.А. Электроника. Учебное пособие.- Санкт-Петербург.: ПХВ-Петербург. 2005.

5 Электротехника и электроника в экспериментах и упражнениях: Практикум на Electronics Workbench: В 2 т. /Под общей ред. Д.И. Панфилова.- М.: ДОДЭКА, 1999.
