Продолжение табл. 2.1

Вариант	Схема цепи	Вариант	Схема цепи

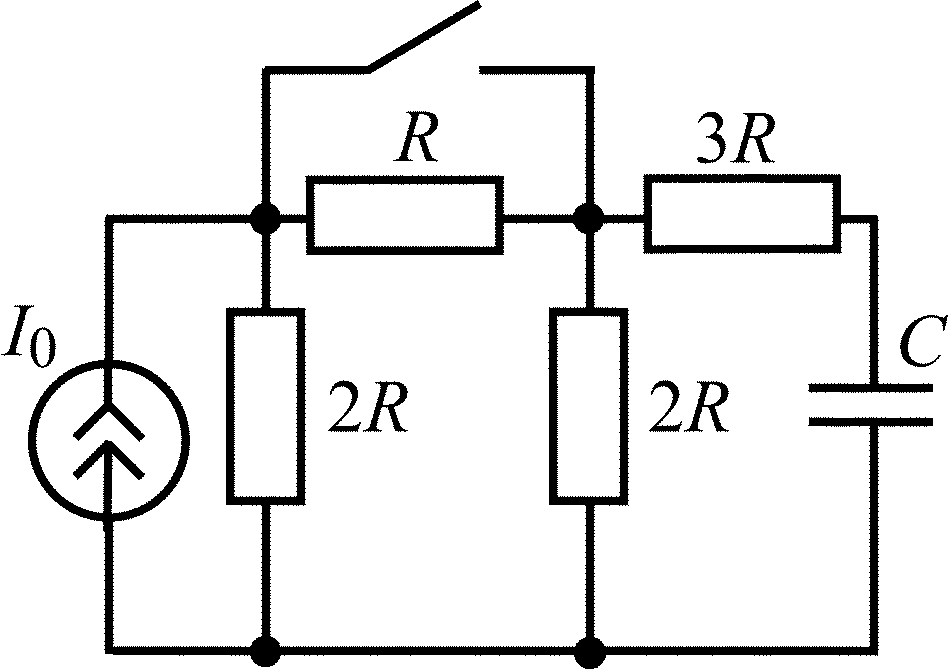

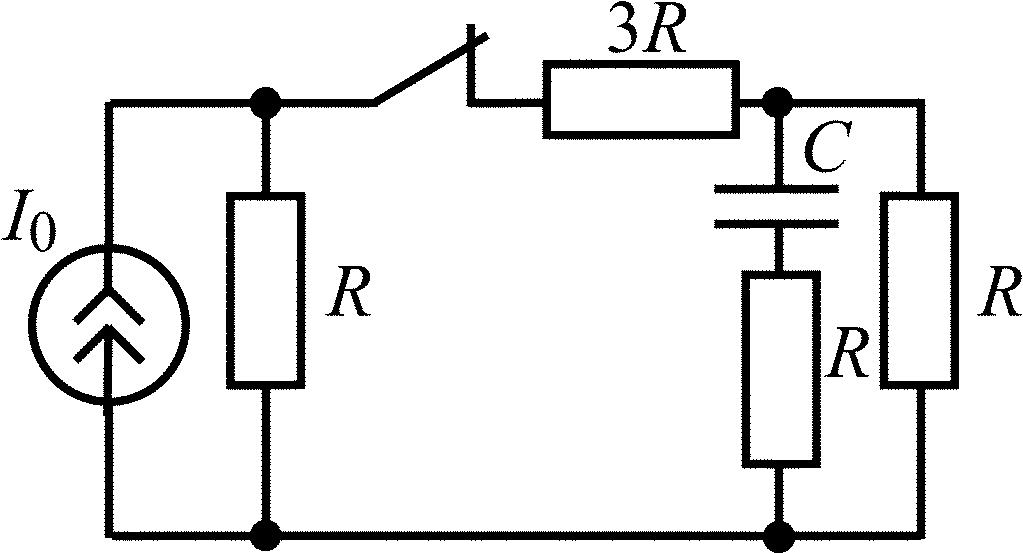

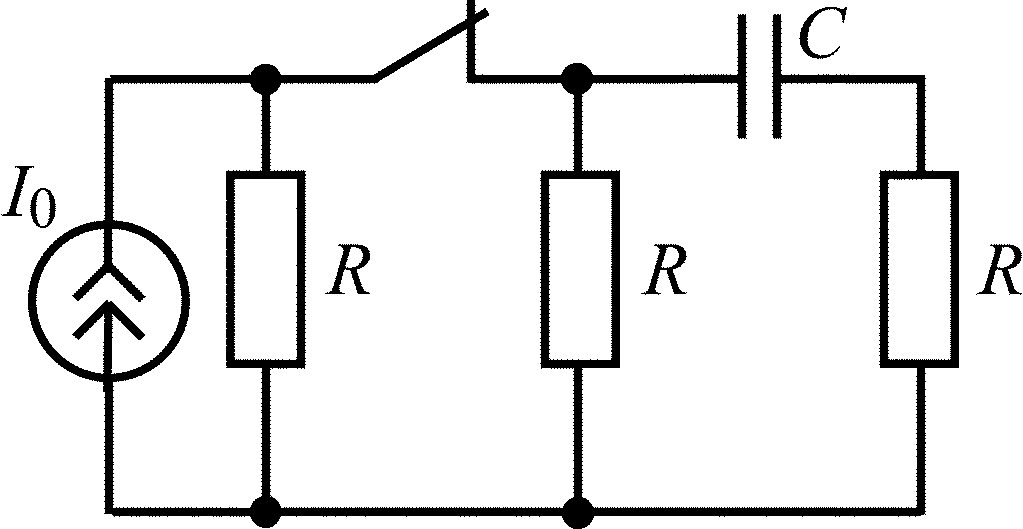

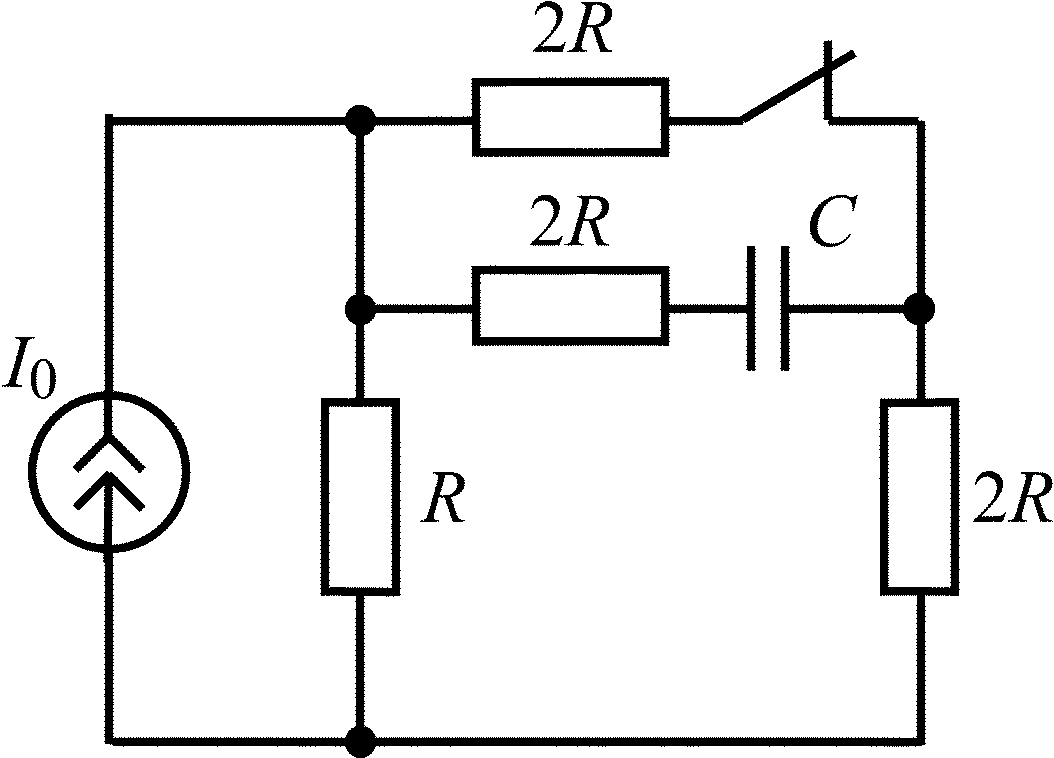

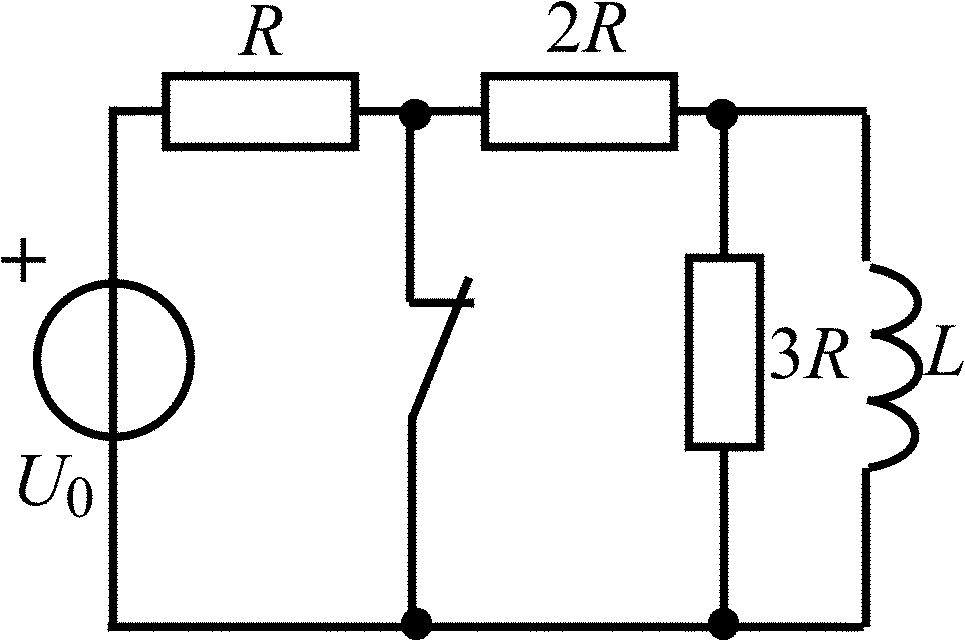

2.1.11		2.1.12

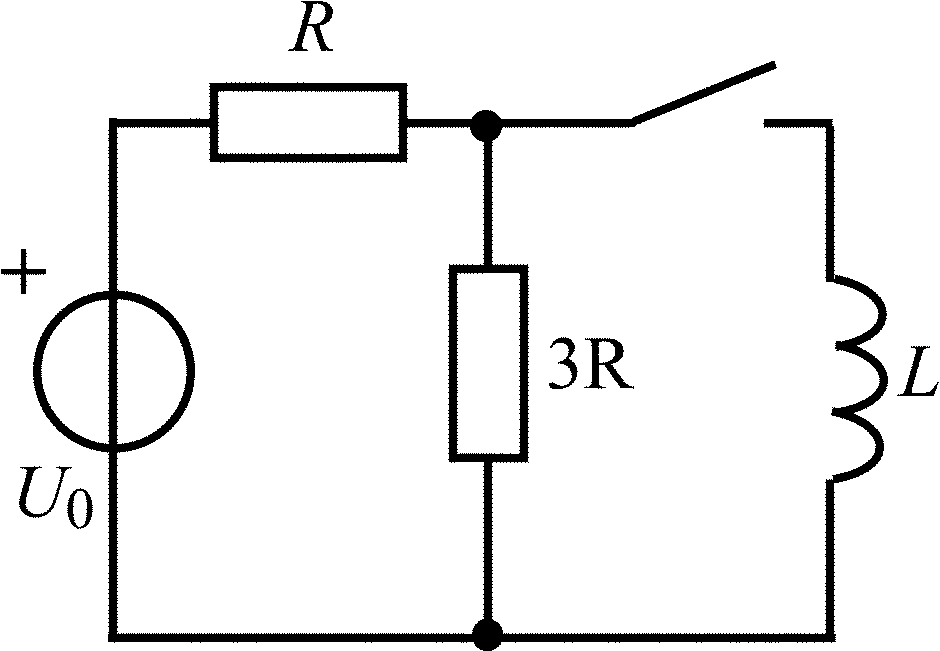

2.1.13		2.1.14
2.1.15		2.1.16

В задачах 2.1.17–2.1.22 найдите закон изменения напряжения u_L(t) на индуктивности после коммутации. Постройте примерные графики.

Продолжение табл. 2.1

Вариант	Схема цепи	Вариант	Схема цепи

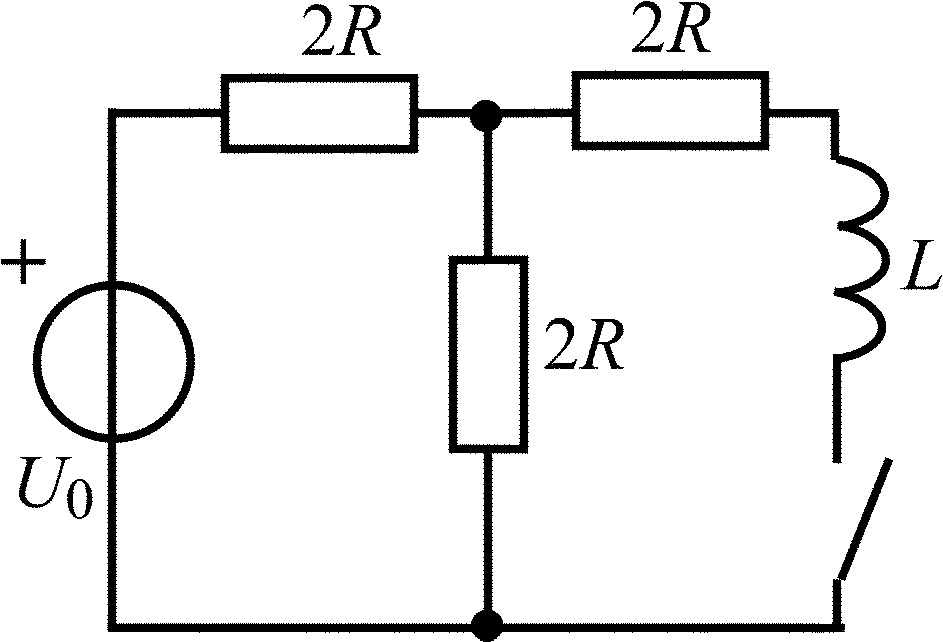

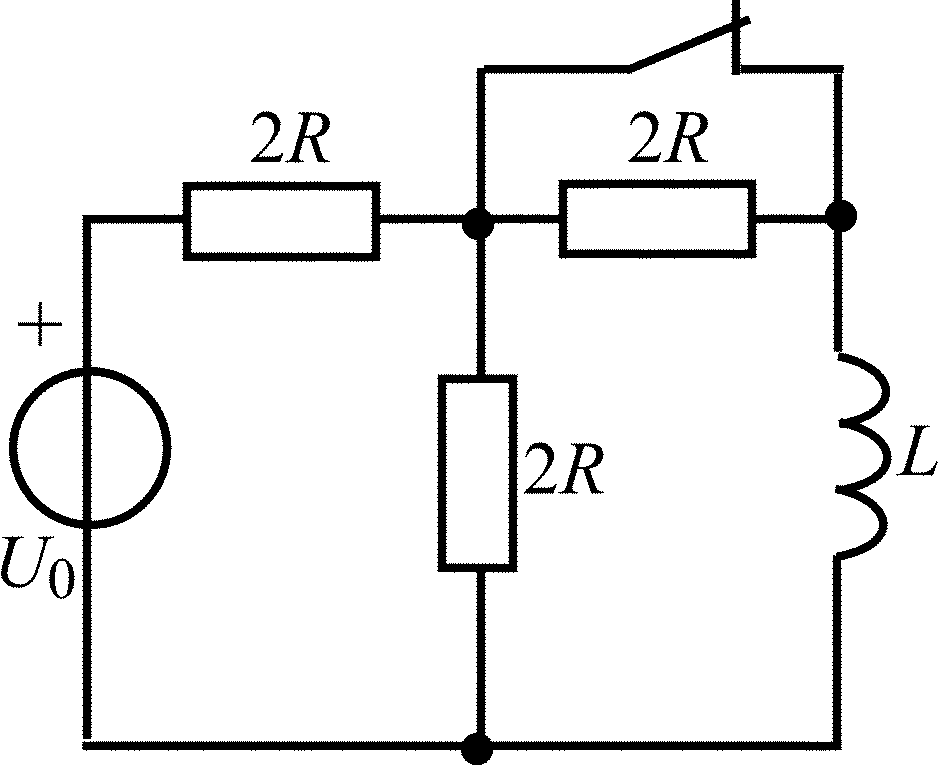

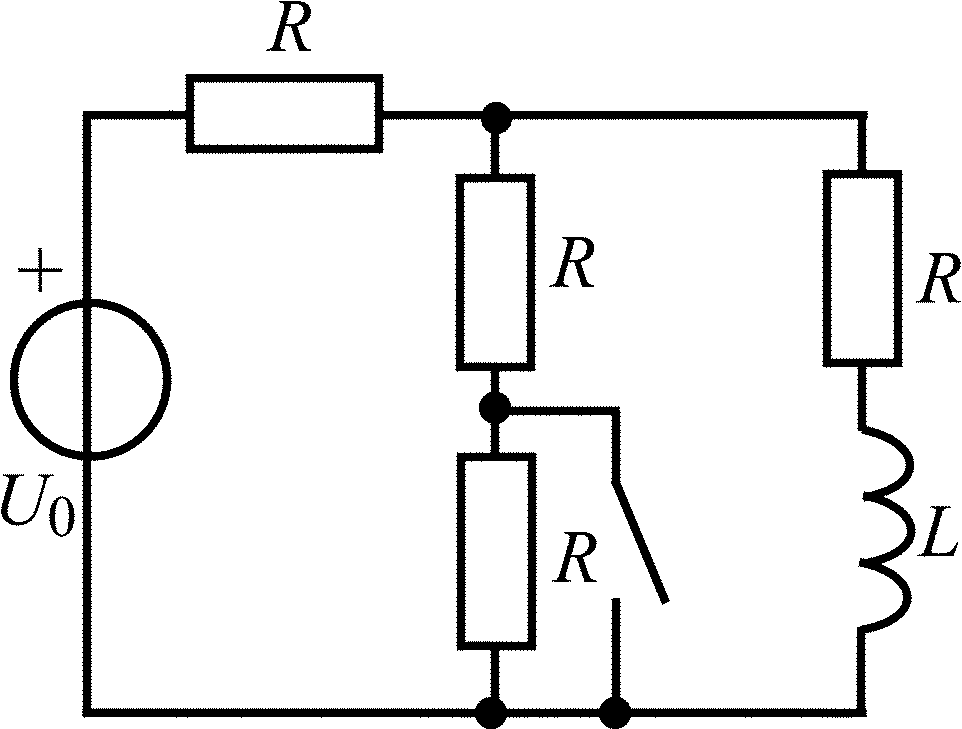

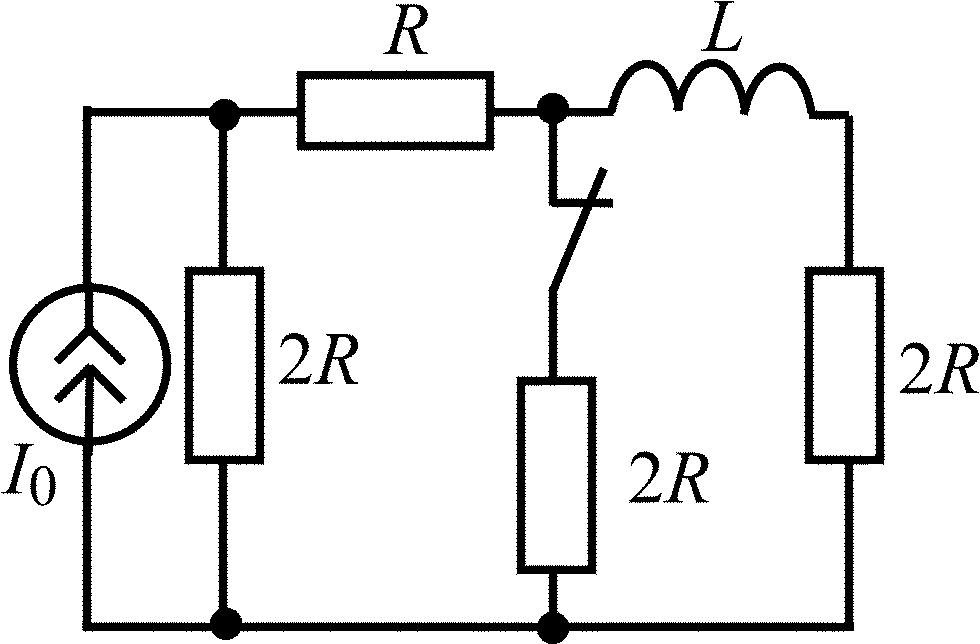

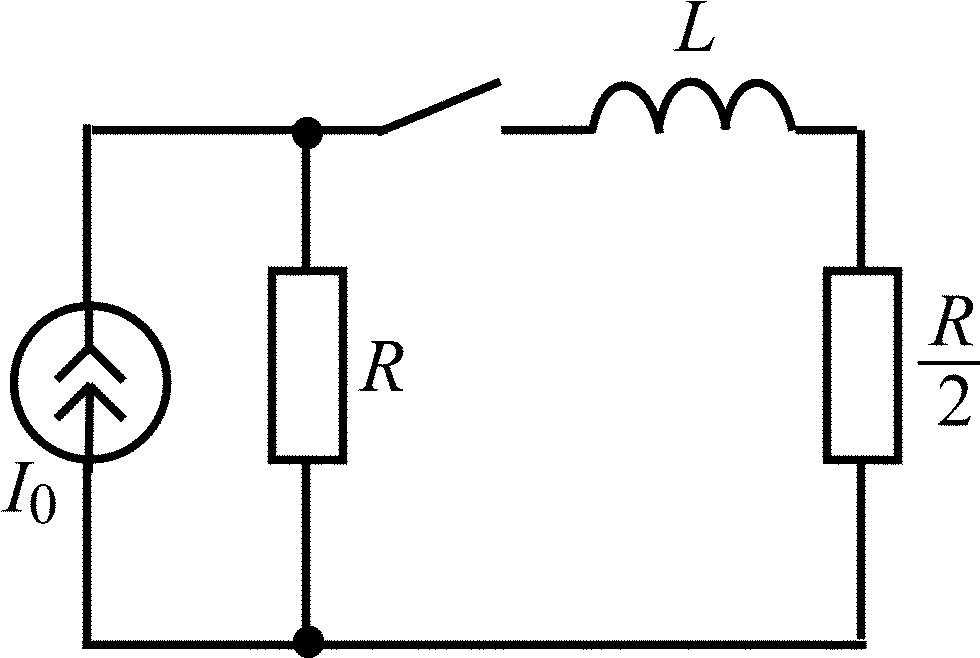

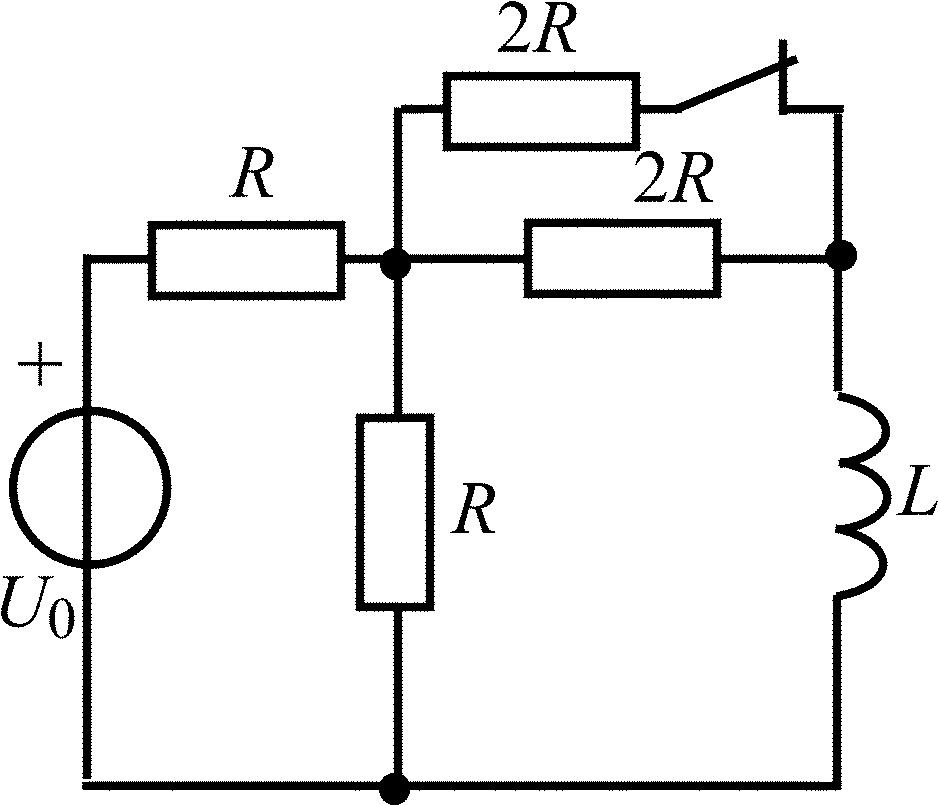

2.1.17		2.1.18
2.1.19		2.1.20
2.1.21		2.1.22

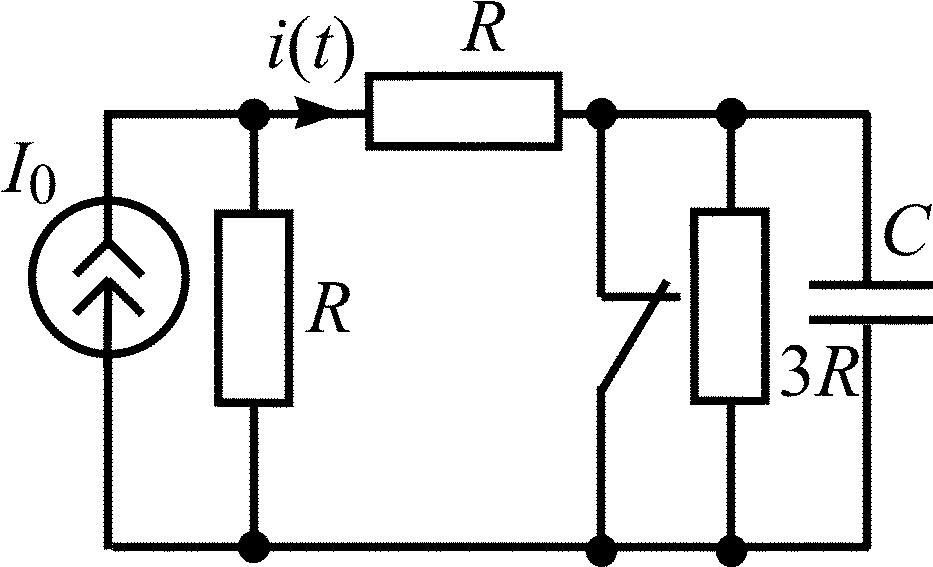

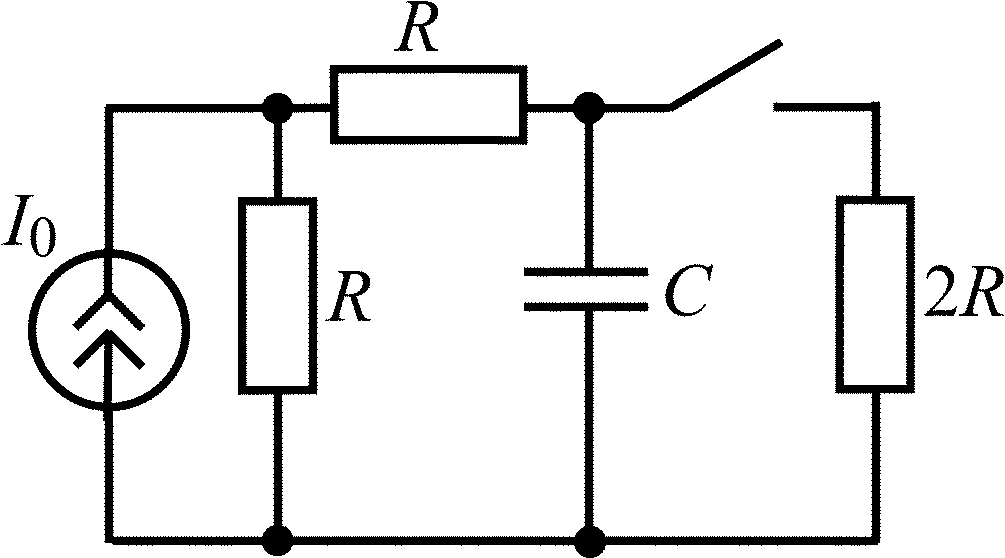

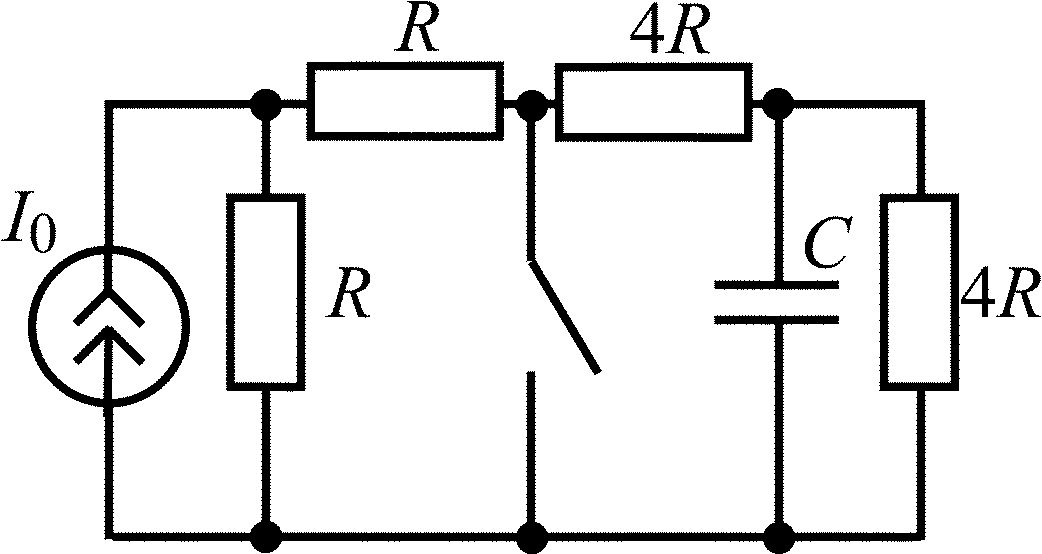

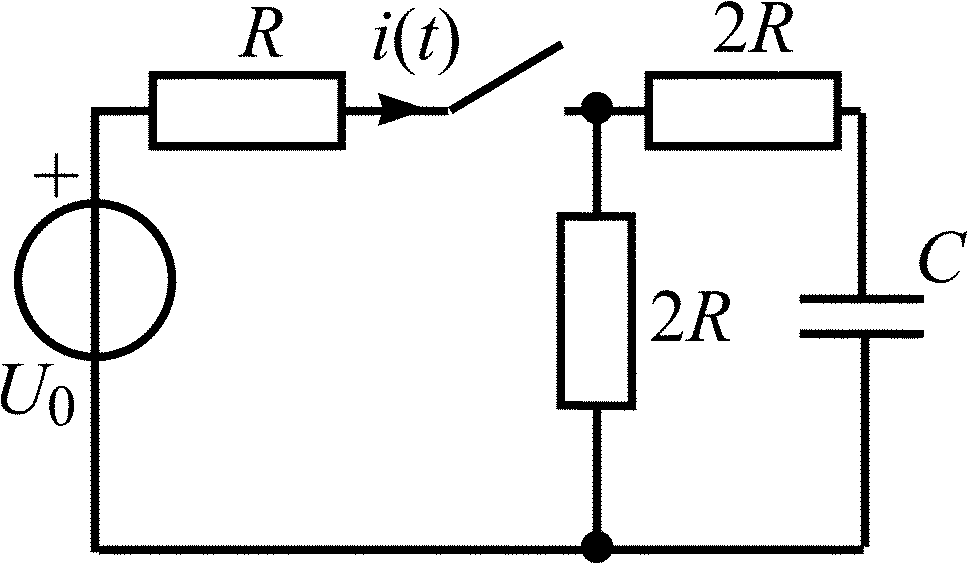

В задачах 2.1.23–2.1.25 найдите закон изменения тока i(t) после коммутации. Постройте примерные графики.

Окончание табл. 2.1

Вариант	Схема цепи	Вариант	Схема цепи

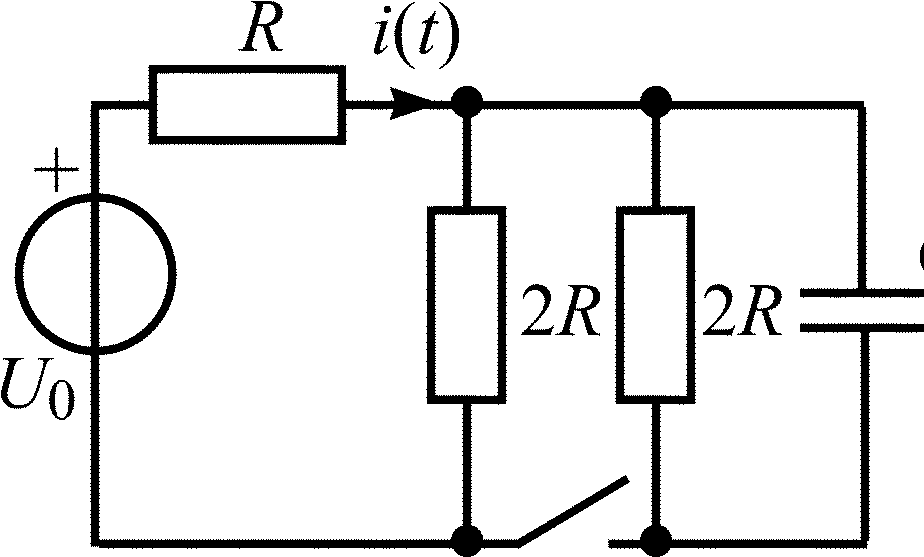

2.1.23		2.1.24
2.1.25

2.2. Анализ переходных колебаний в rc-цепях при ненулевых начальных условиях [1, с. 218–243; 2, с. 185–196]

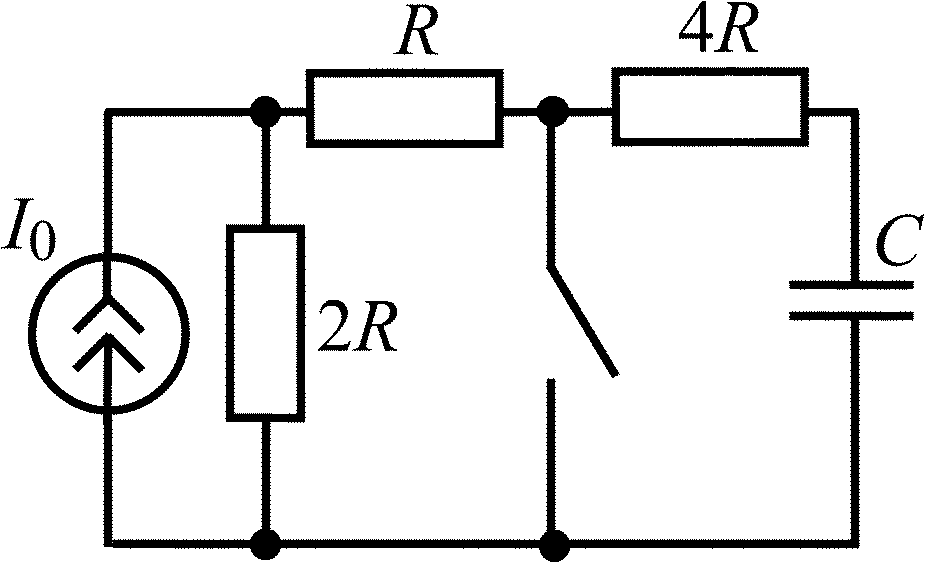

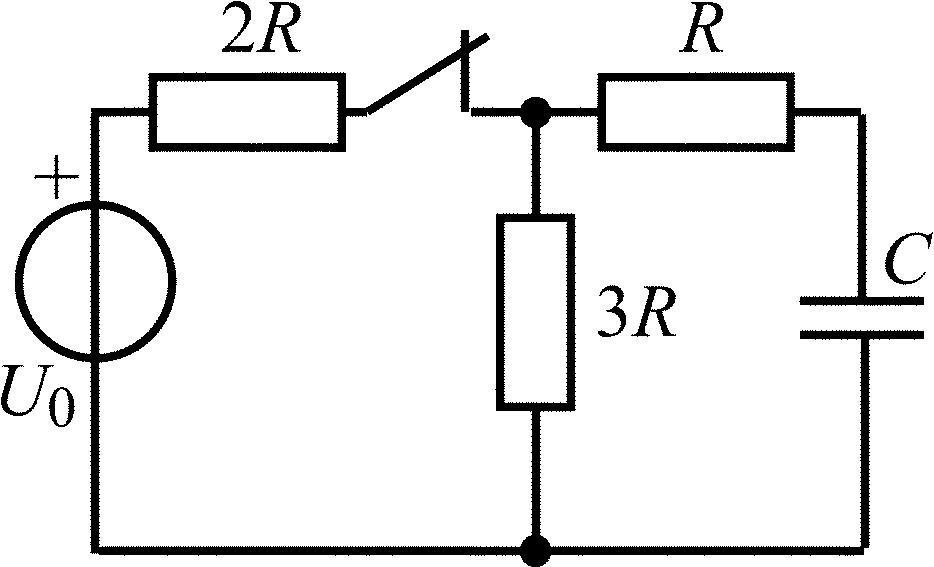

Рис. 2.2

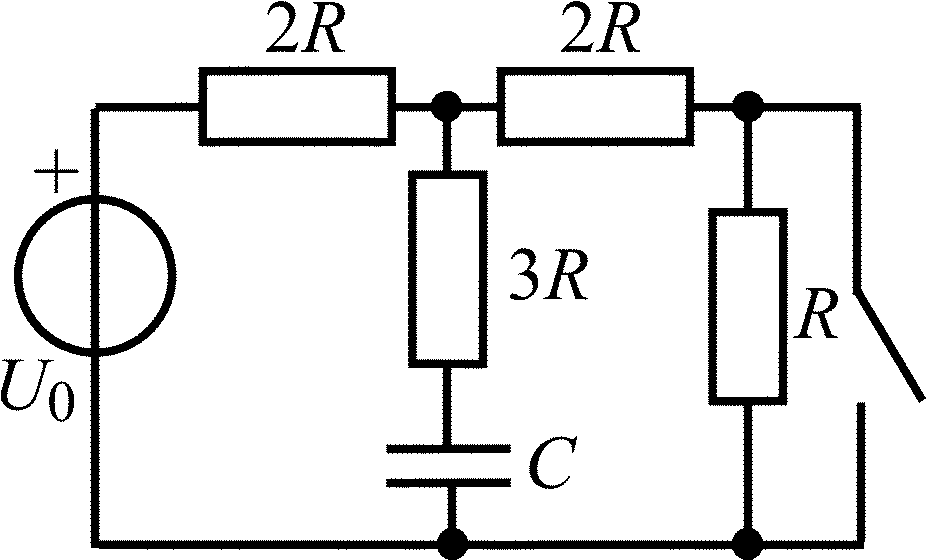

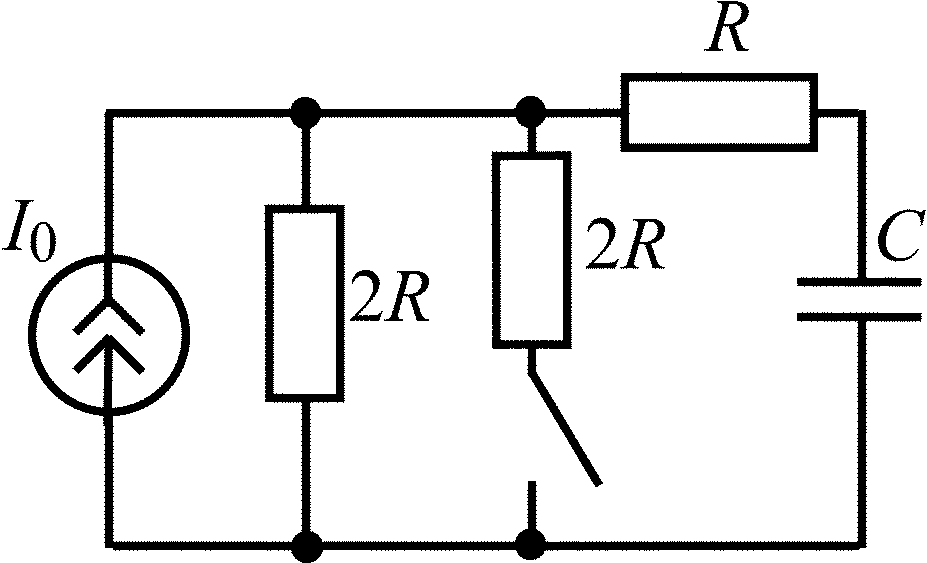

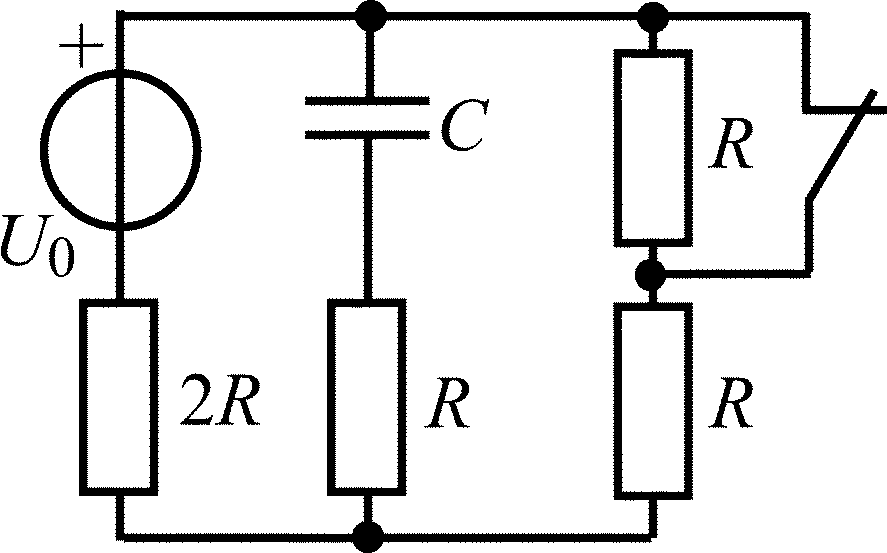

2.2.0. Найдите законы изменения напряжения u_C(t) на емкости и тока i_С(t) через емкость в цепи на рис. 2.2 после размыкания ключа. Постройте примерные графики.

В задачах 2.2.1–2.2.25 найдите законы изменения напряжения u_C(t) на емкости и тока i_С(t) через емкость после коммутации. Постройте примерные графики.

Таблица 2.2

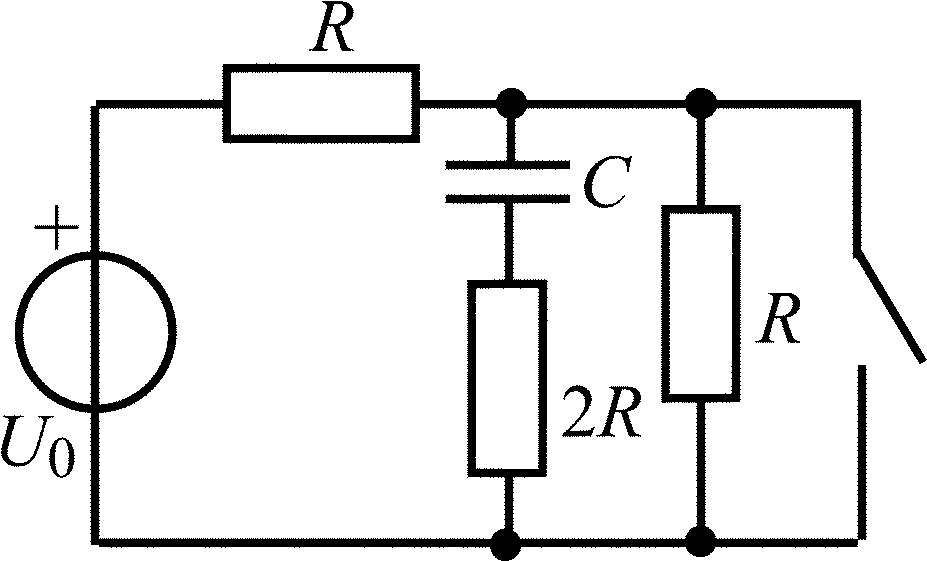

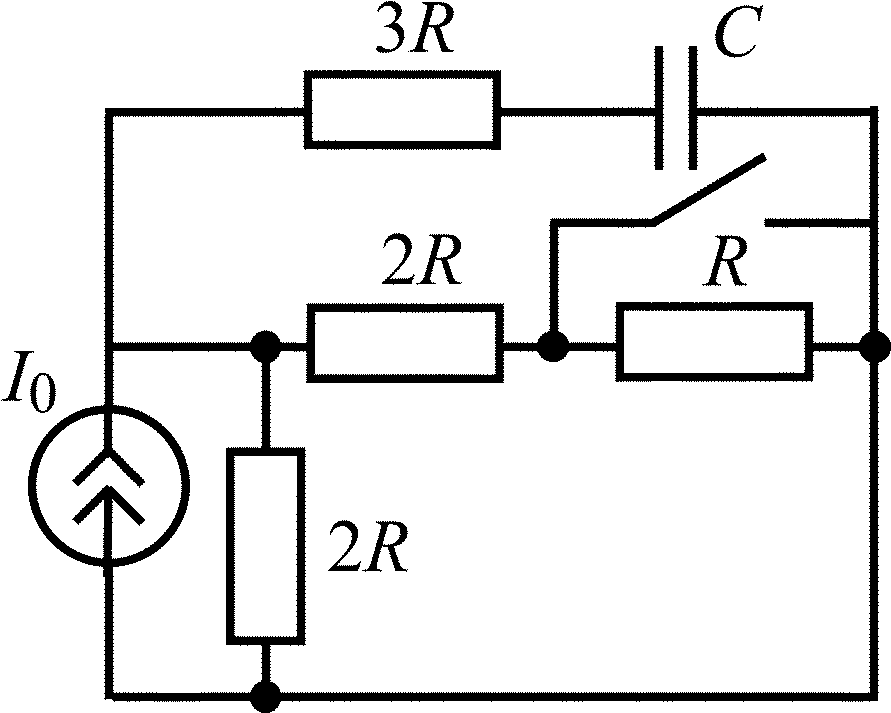

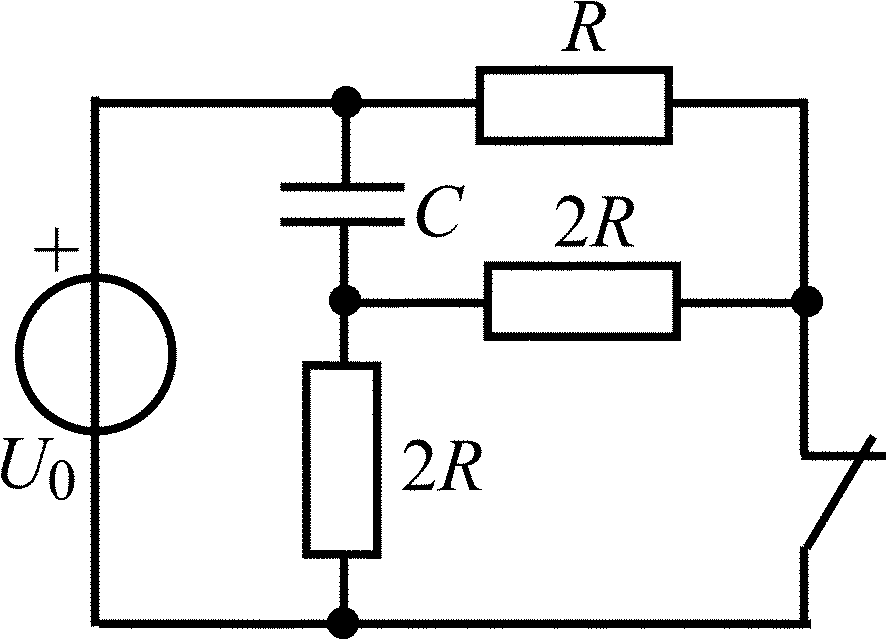

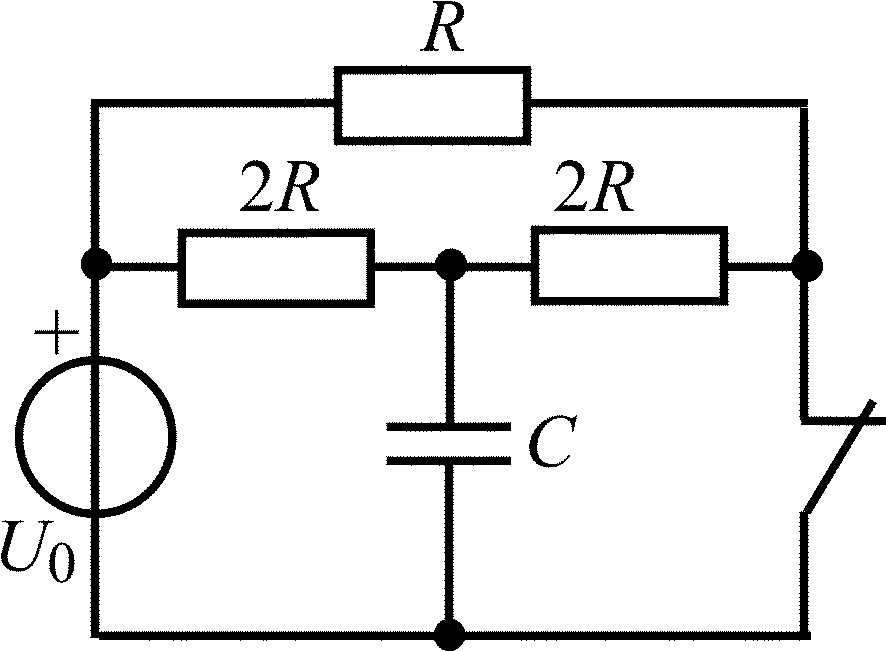

Вариант	Схема цепи	Вариант	Схема цепи

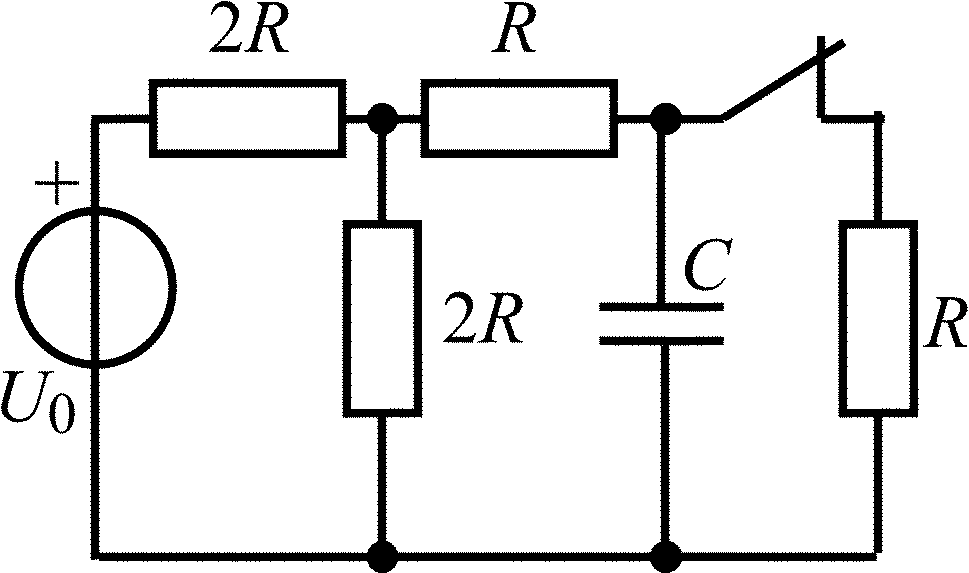

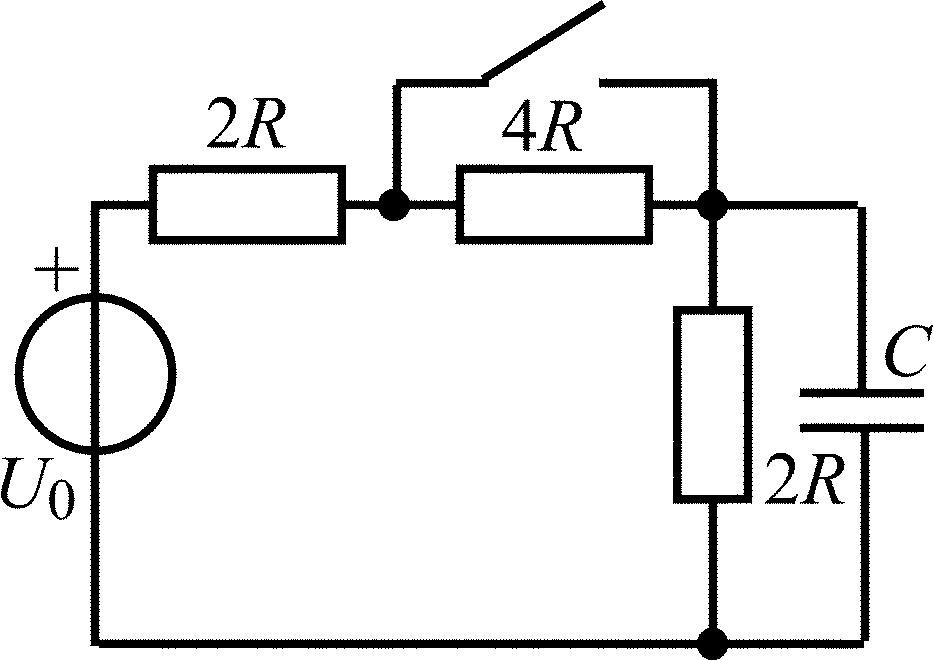

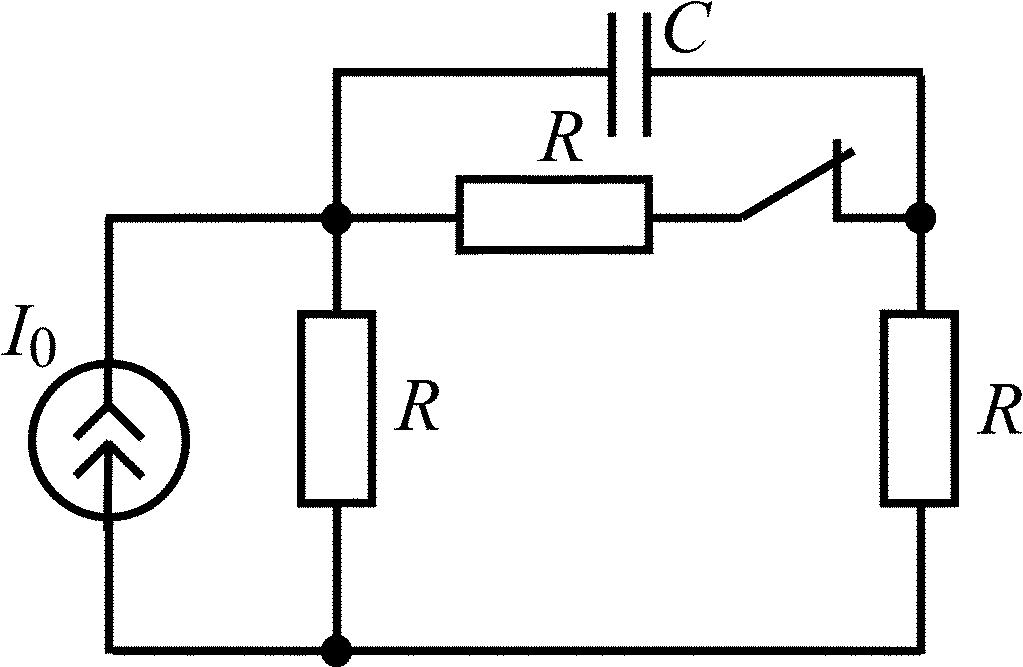

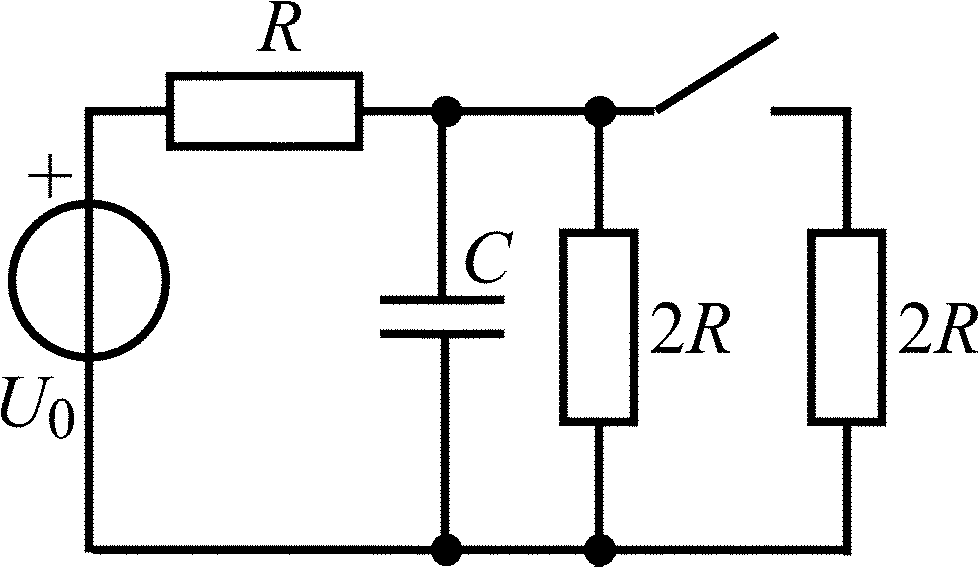

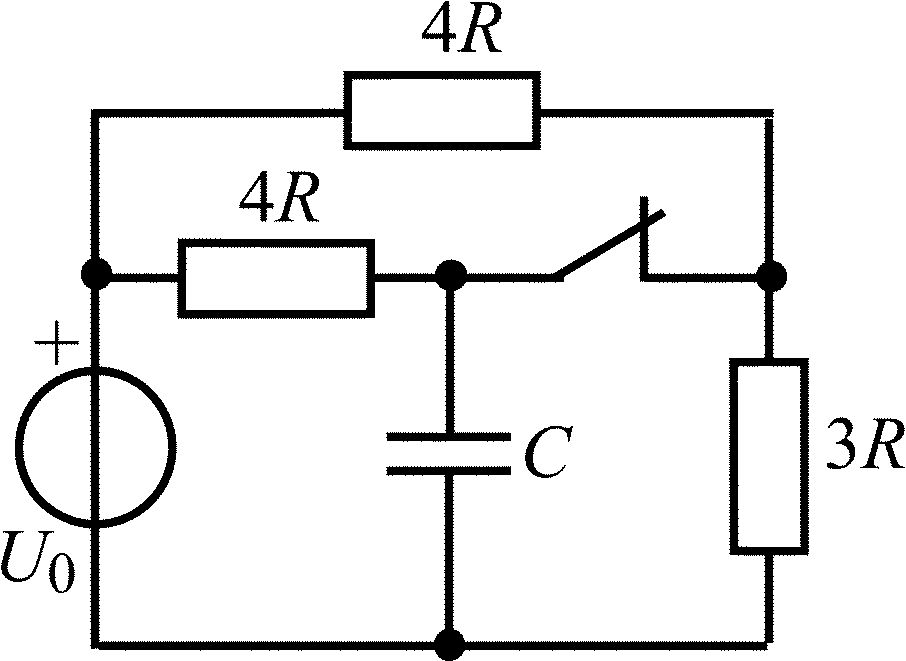

2.2.1		2.2.2

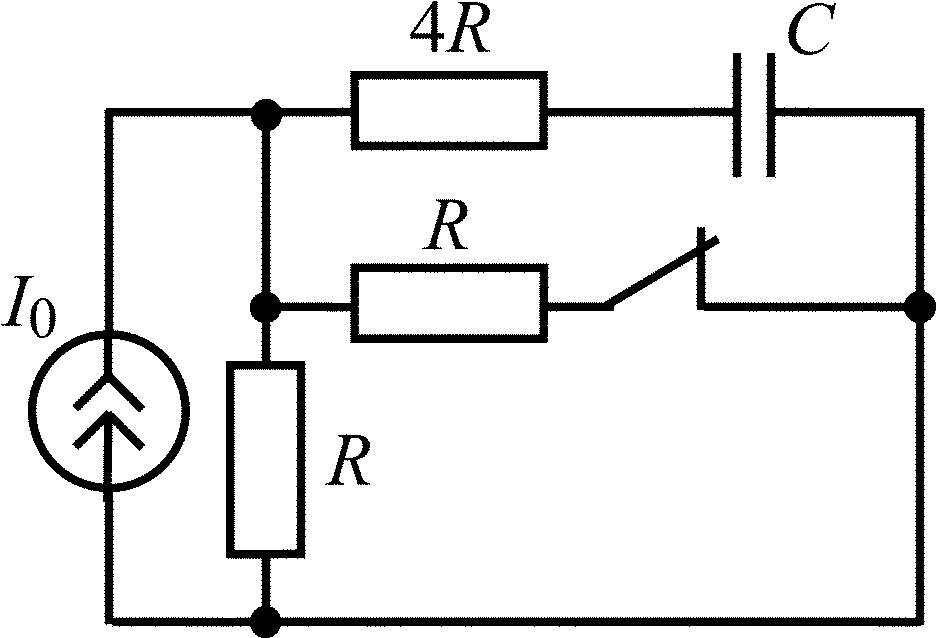

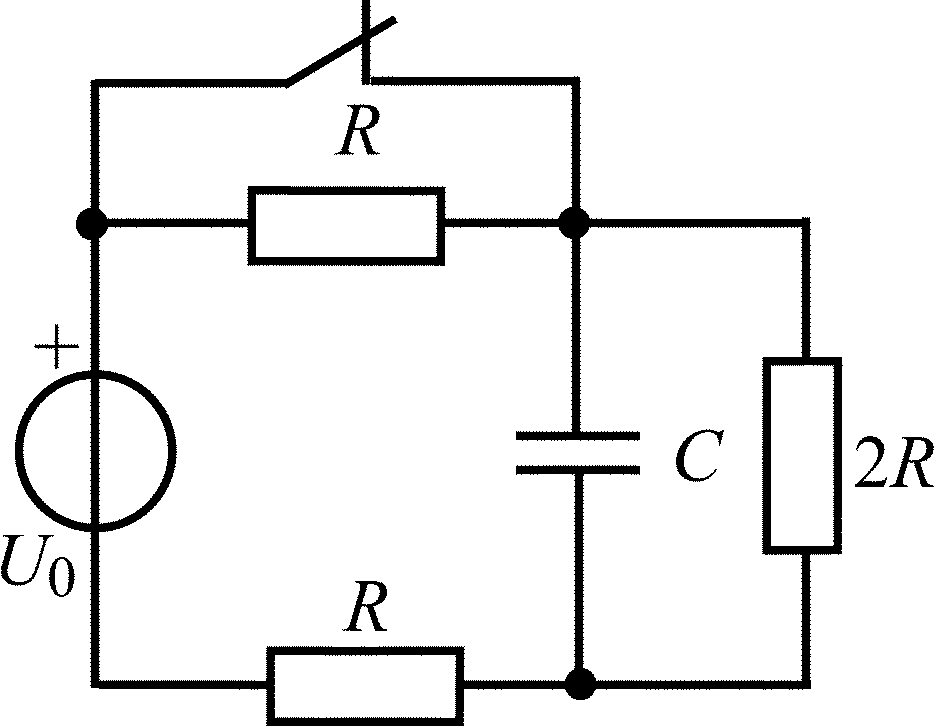

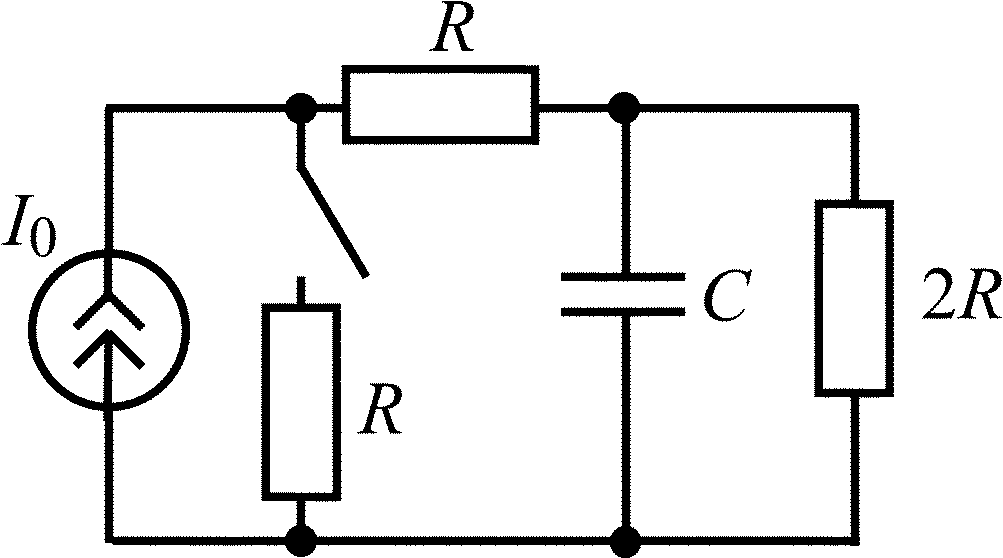

2.2.3		2.2.4

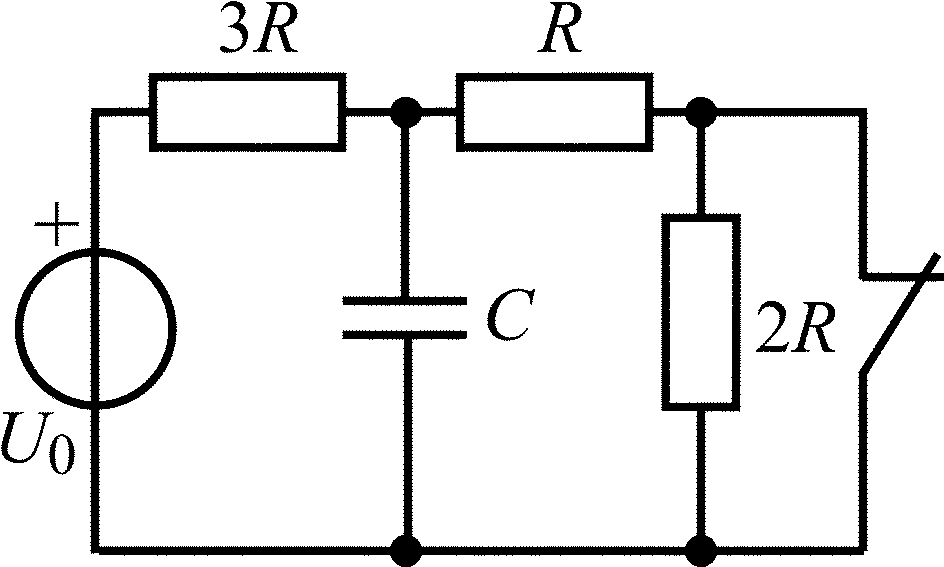

2.2.5		2.2.6
2.2.7		2.2.8
2.2.9		2.2.10
2.2.11		2.2.12

Продолжение табл. 2.2

Вариант	Схема цепи	Вариант	Схема цепи
2.2.13		2.2.14
2.2.15		2.2.16
2.2.17		2.2.18
2.2.19		2.2.20
2.2.21		2.2.22

Окончание табл. 2.2

Вариант	Схема цепи	Вариант	Схема цепи
2.2.23		2.2.24
2.2.25

2.3. Анализ переходных колебаний в rl-цепях при ненулевых начальных условиях [1, с. 218–243; 2, с. 185–196]

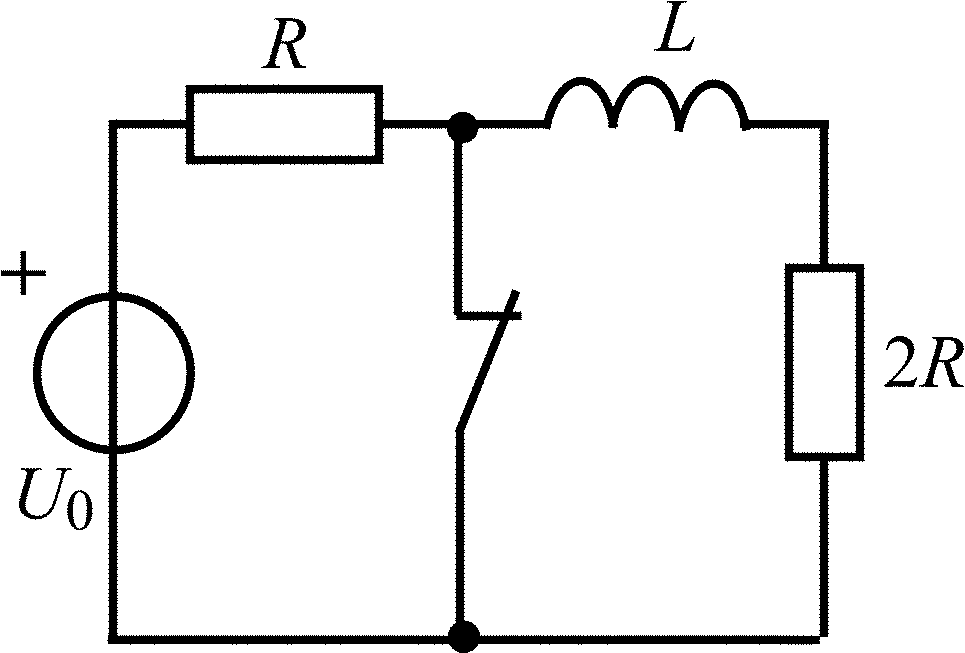

Рис. 2.3

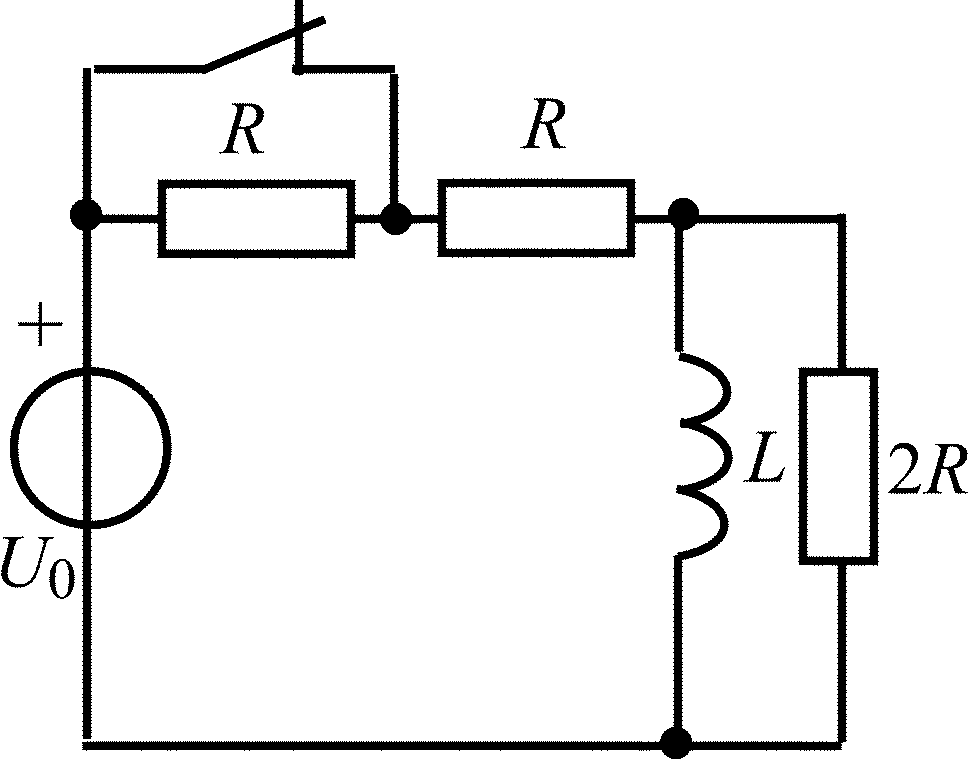

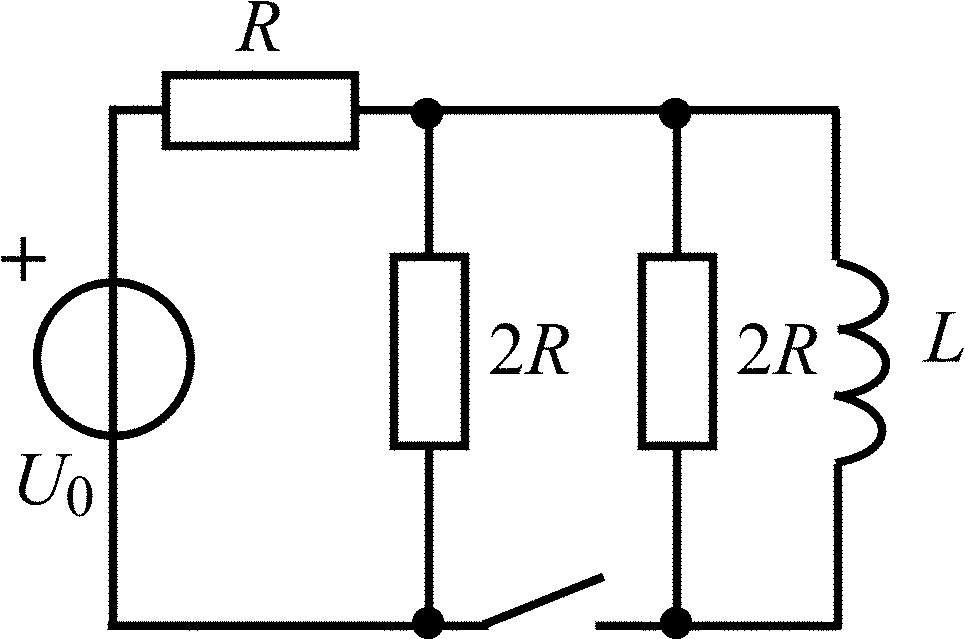

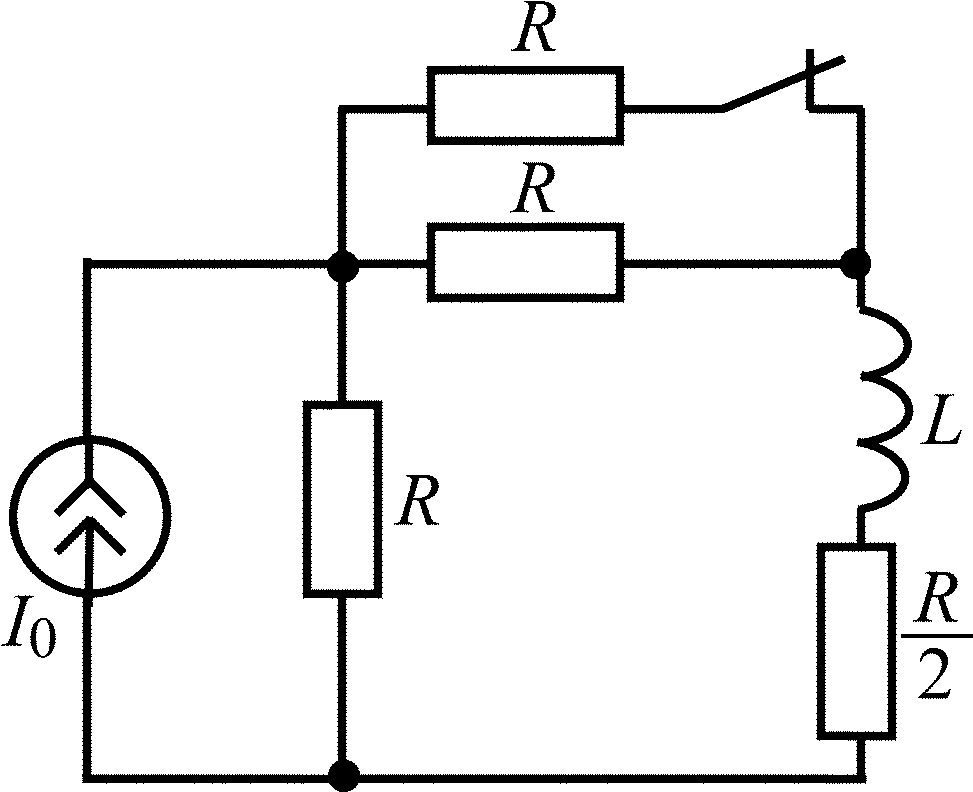

2.3.0. Найдите законы изменения тока i_L(t) в индуктивности и напряжения u_L(t) на индуктивности в цепи на рис. 2.3 после замыкания ключа. Постройте примерные графики.

В задачах 2.3.1–2.3.25 найдите законы изменения тока i_L(t) в индуктивности и напряжения u_L(t) на индуктивности после коммутации. Постройте примерные графики.

Таблица 2.3

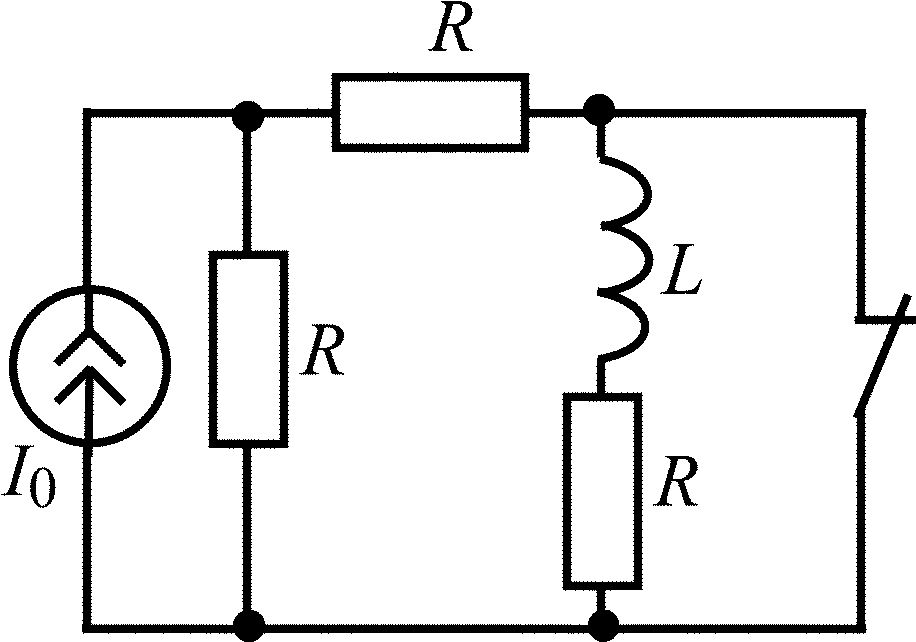

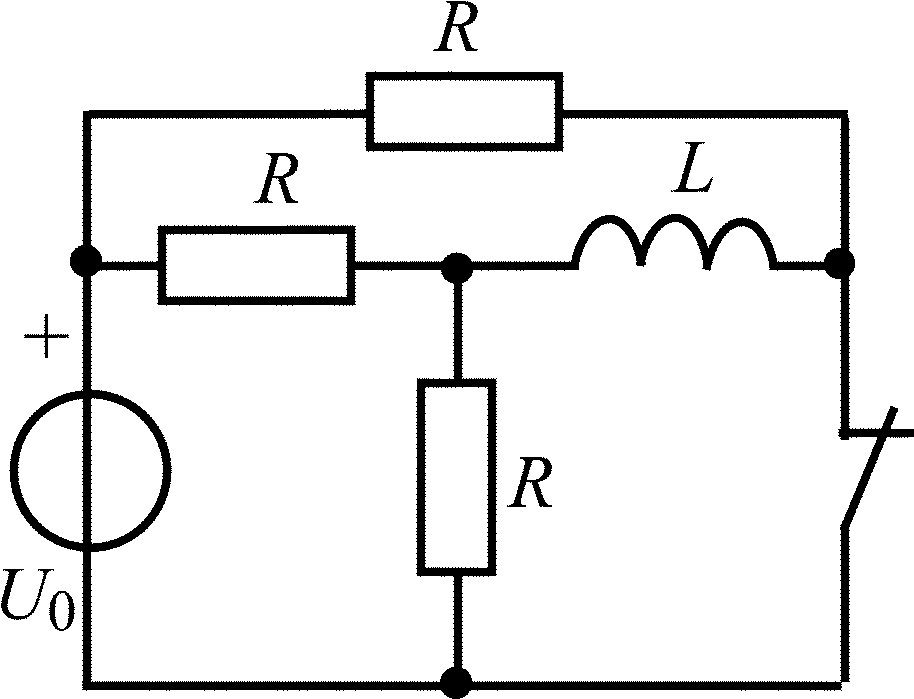

Вариант	Схема цепи	Вариант	Схема цепи

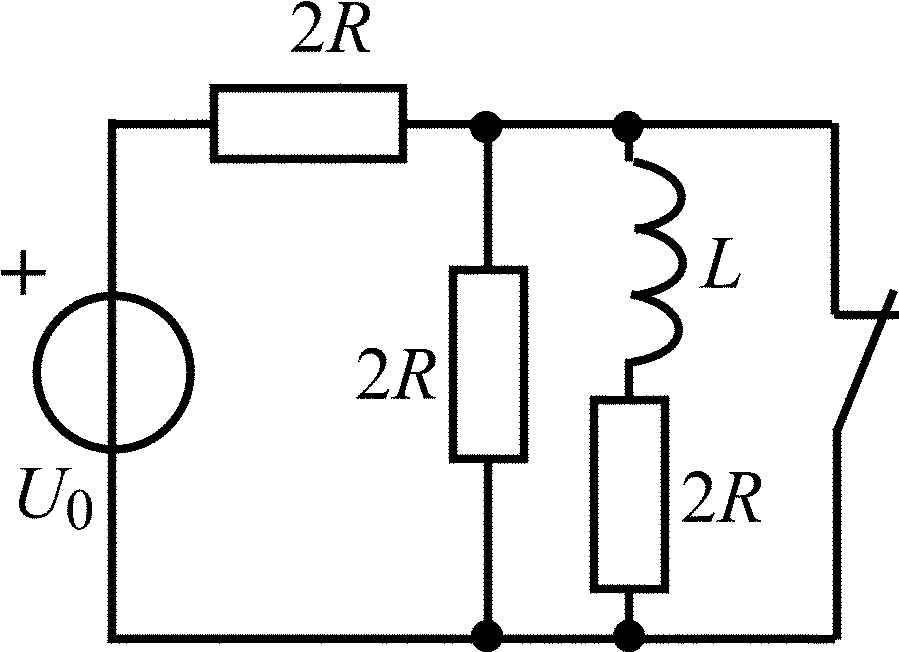

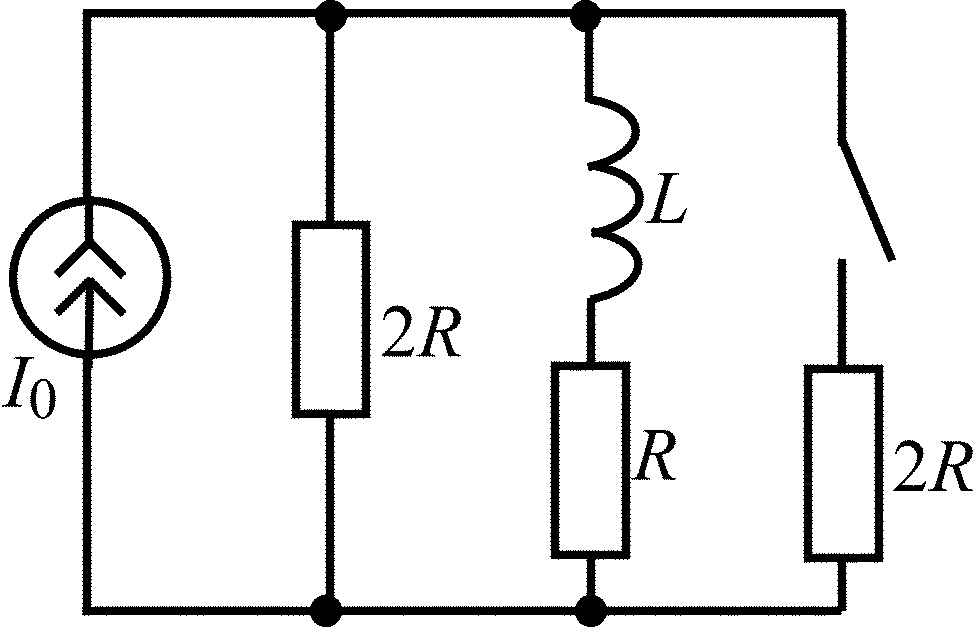

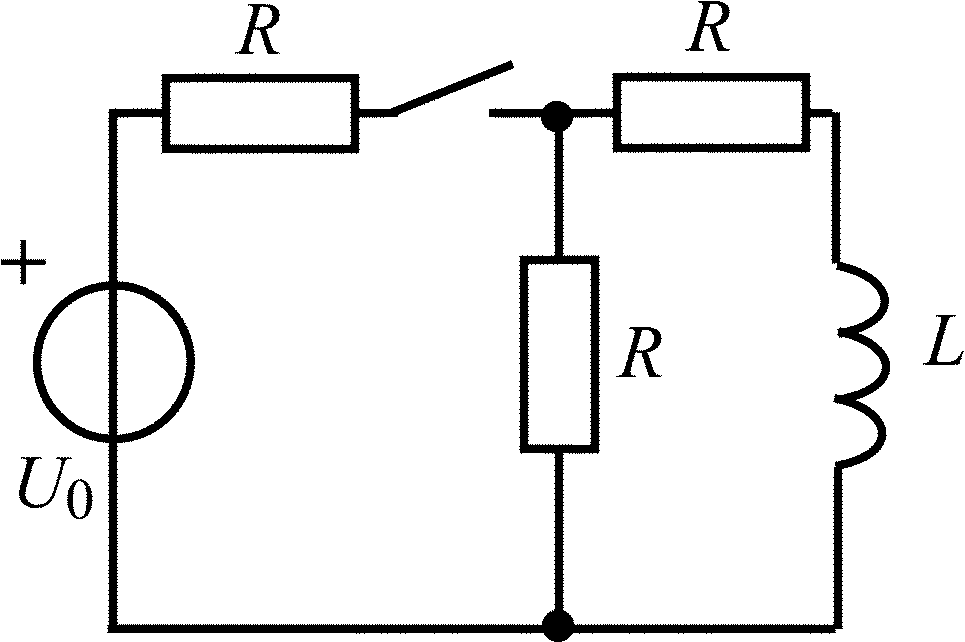

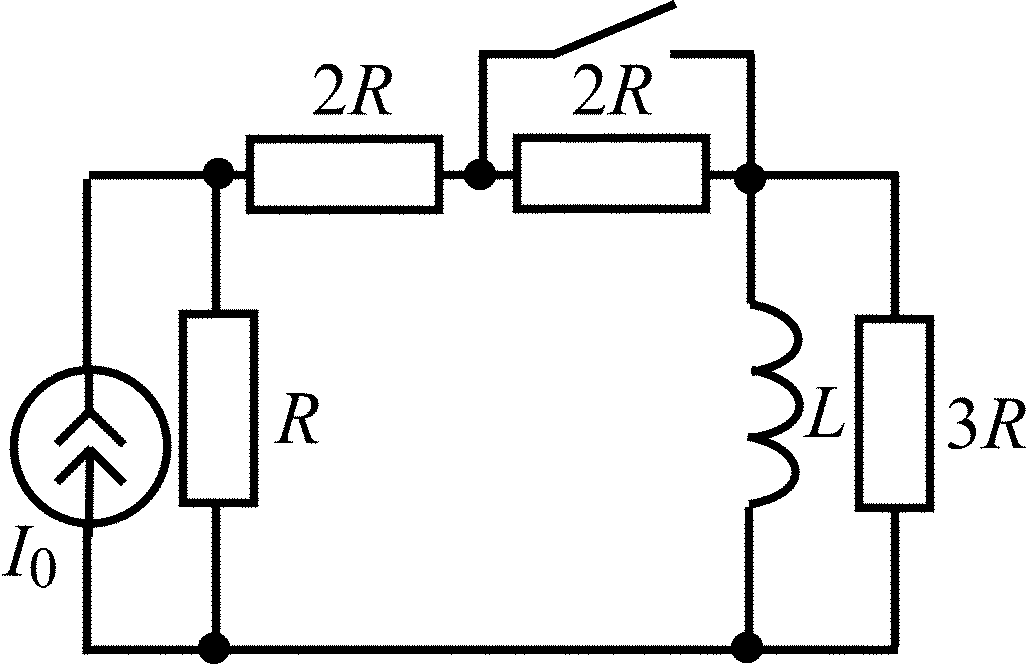

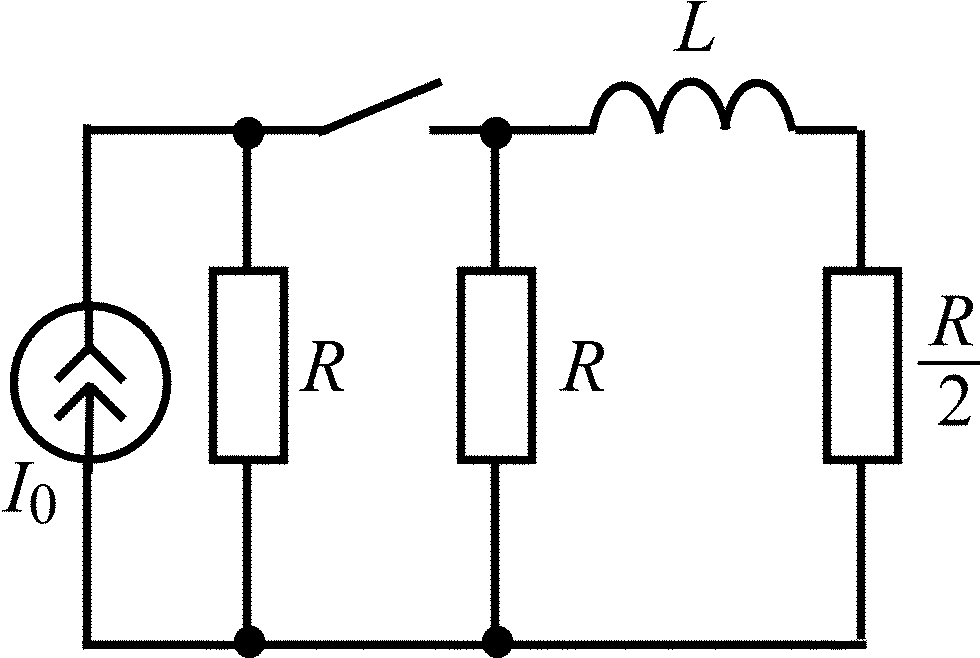

2.3.1		2.3.2

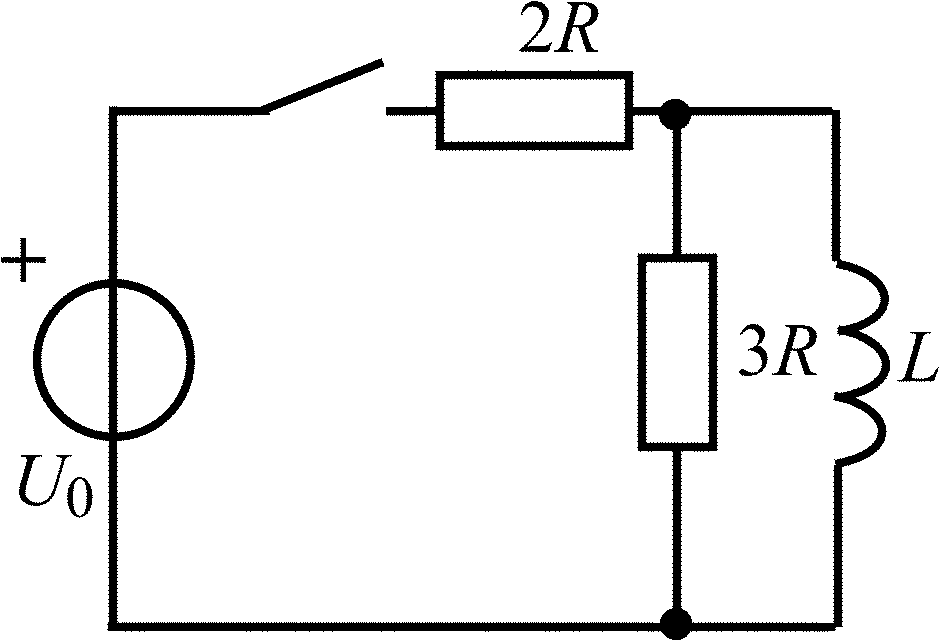

2.3.3		2.3.4

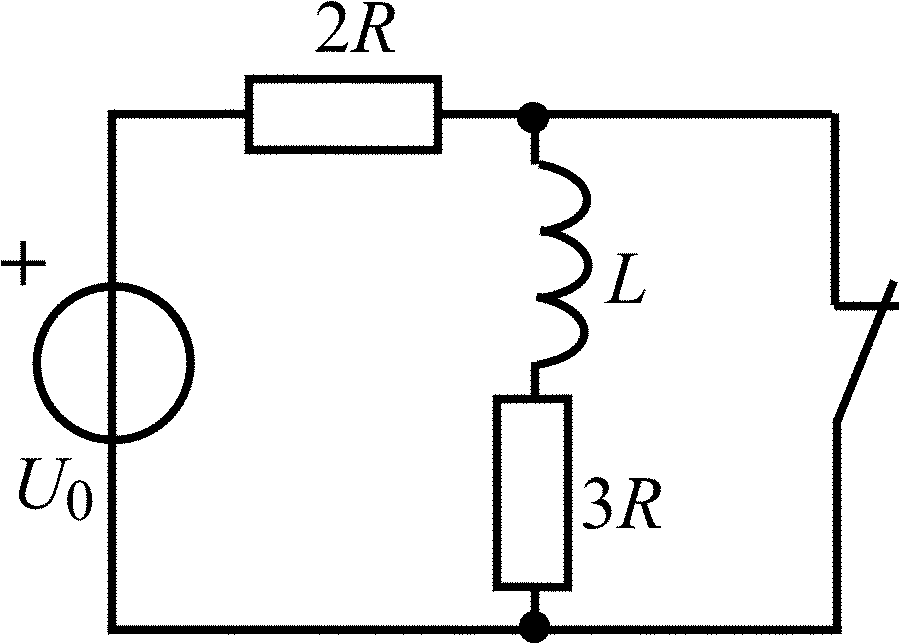

2.3.5		2.3.6
2.3.7		2.3.8
