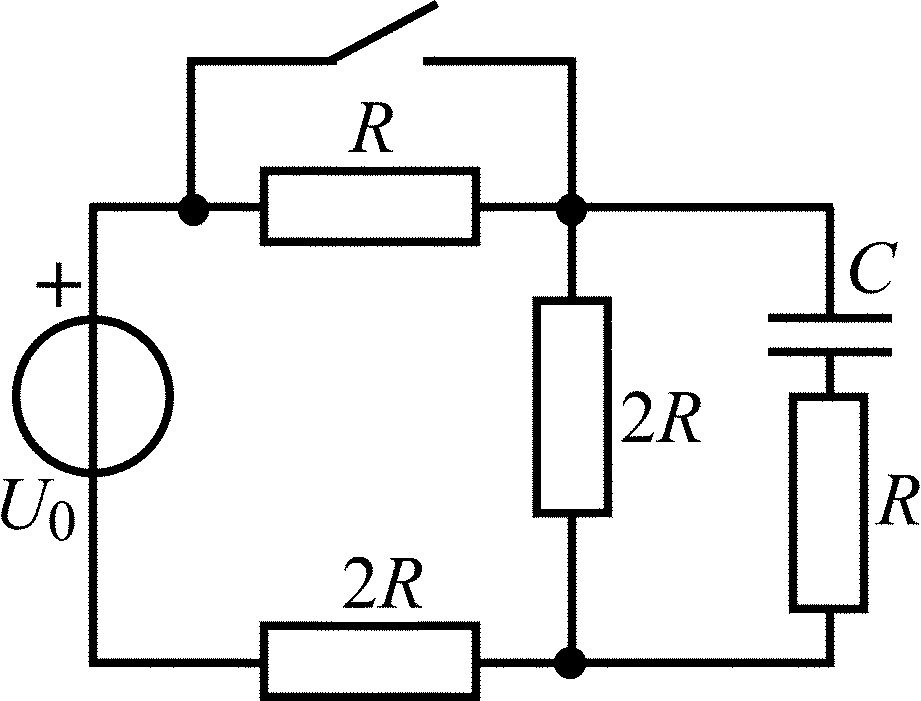

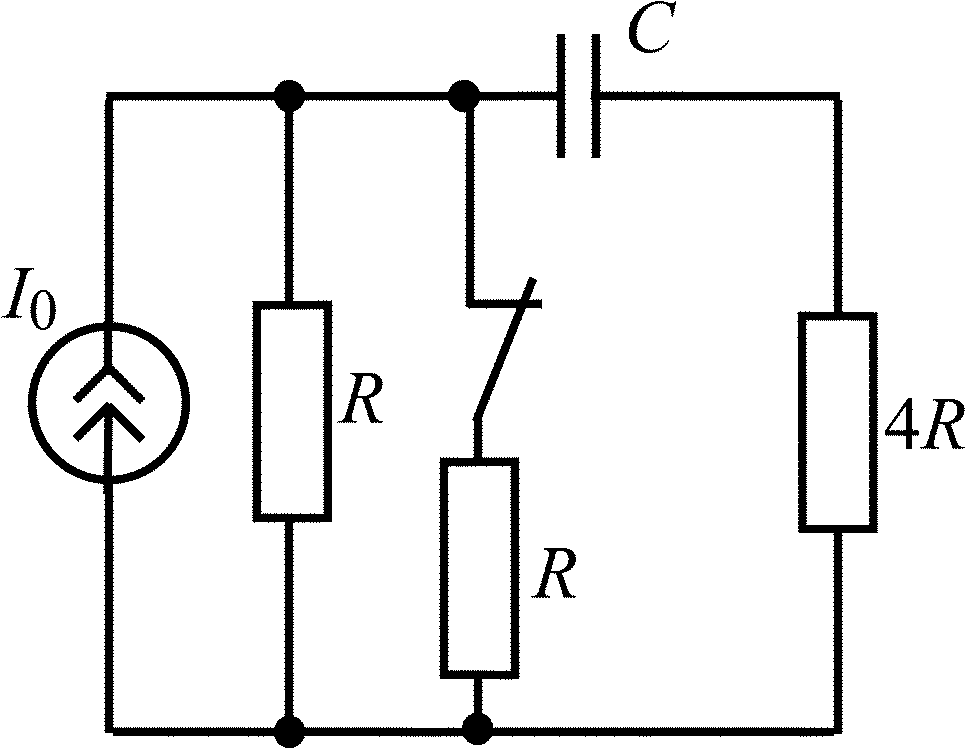

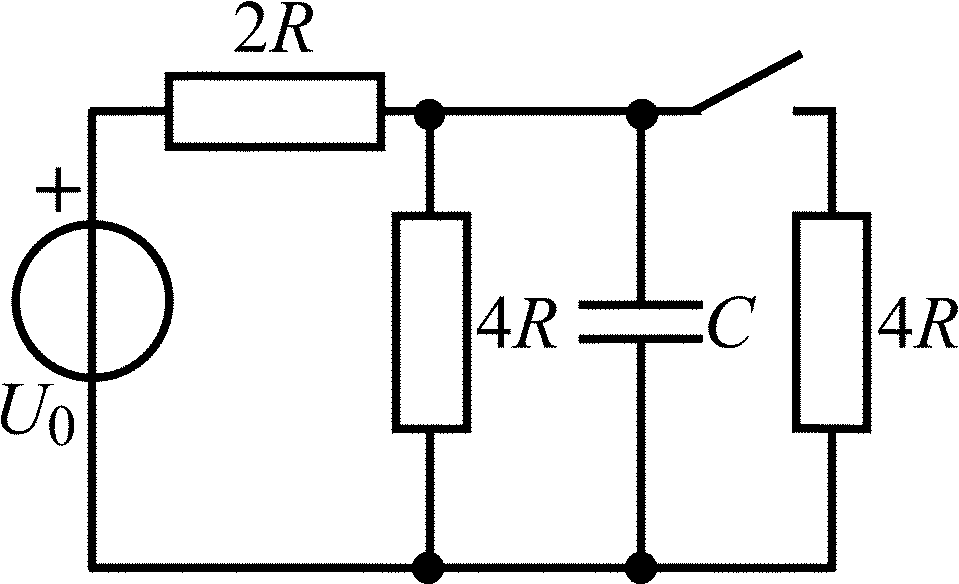

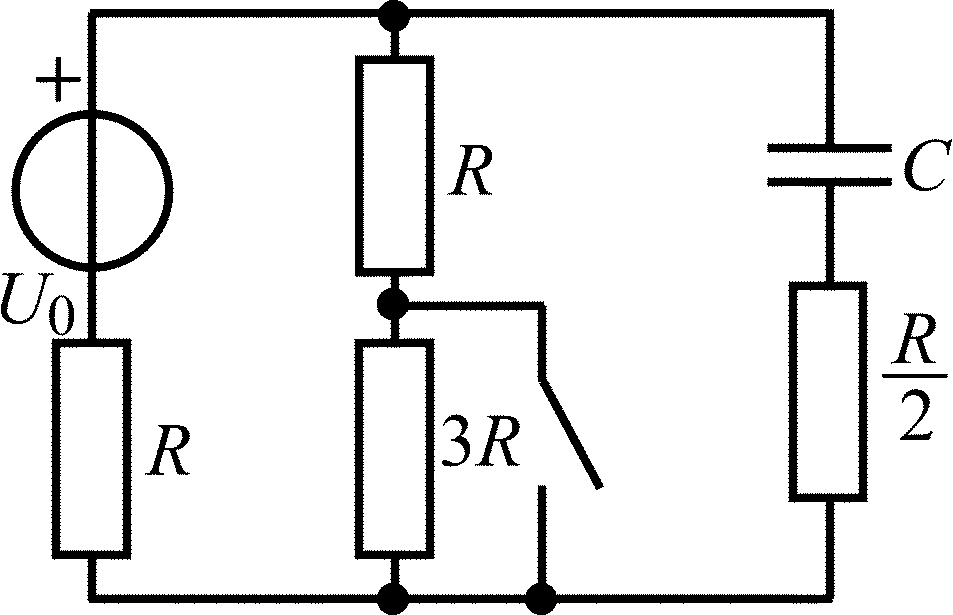

Продолжение табл. 1.1
Вариант |
Схема RC-цепи |
Вариант |
Схема RC-цепи |

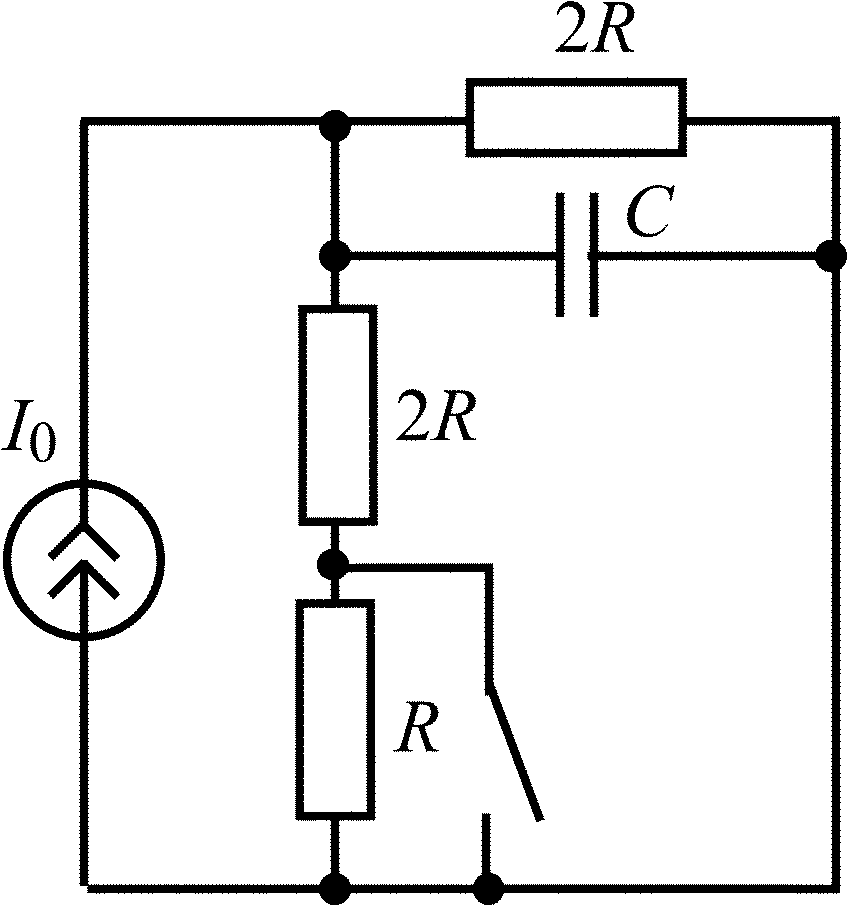

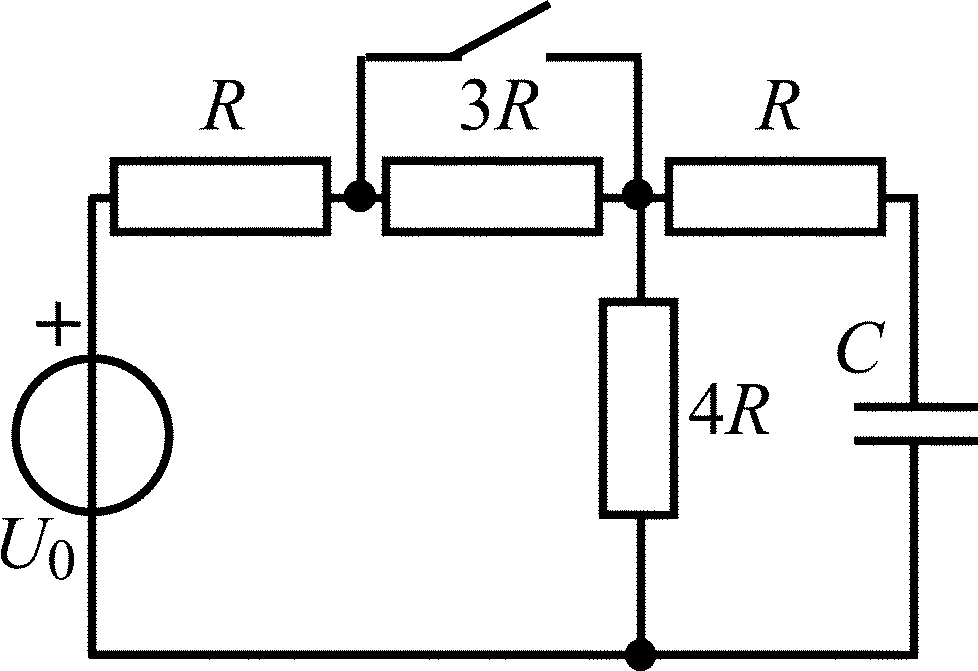

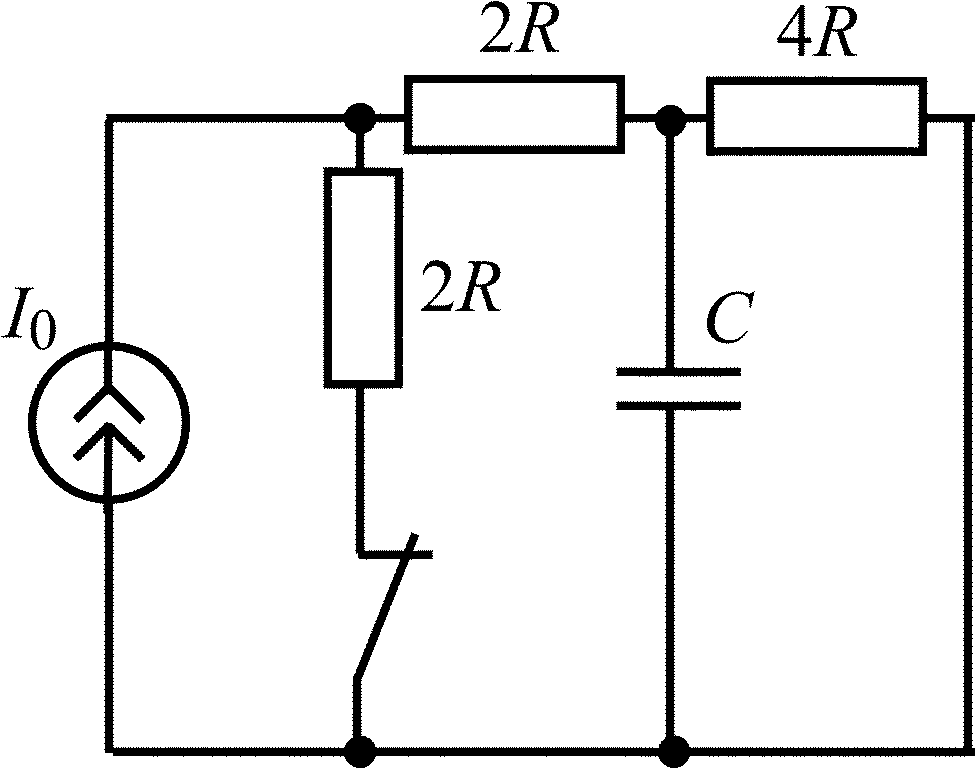

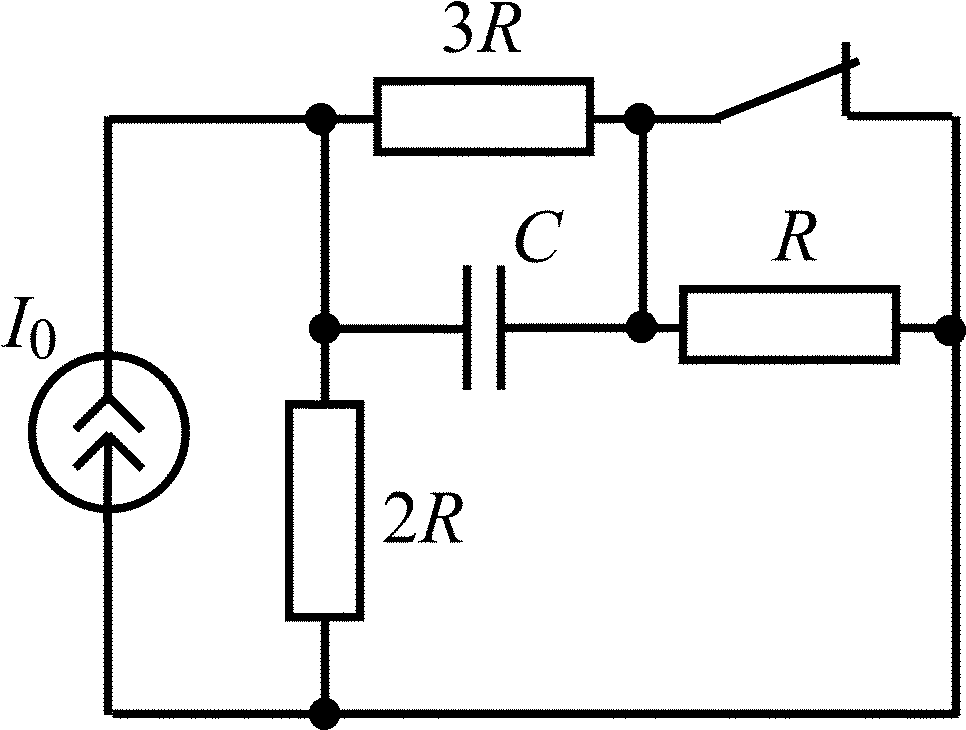

1.1.11 |
|

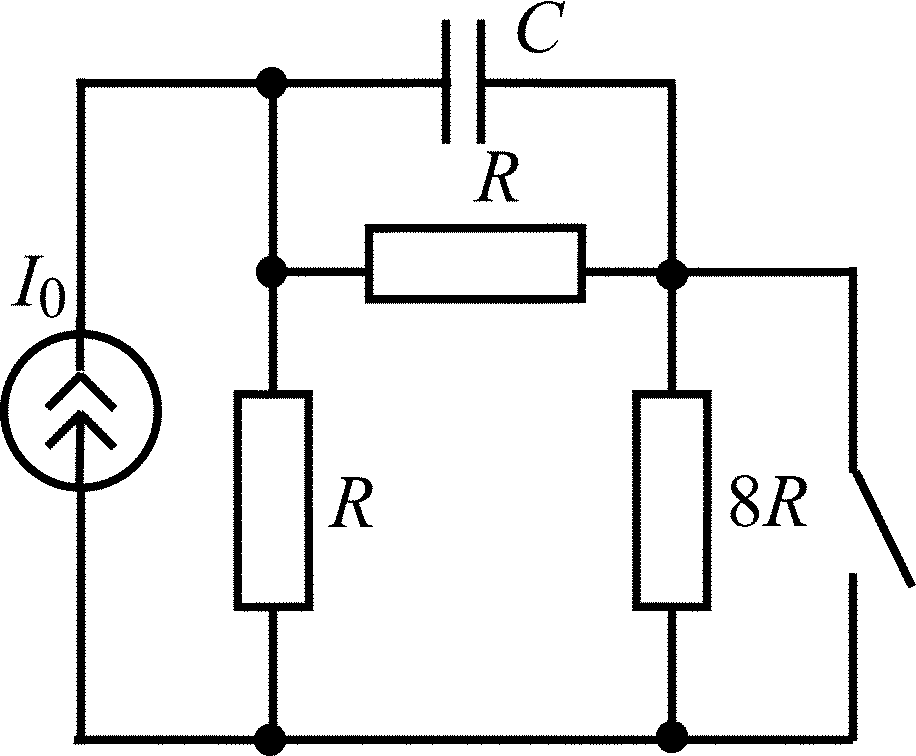

1.1.12 |
|

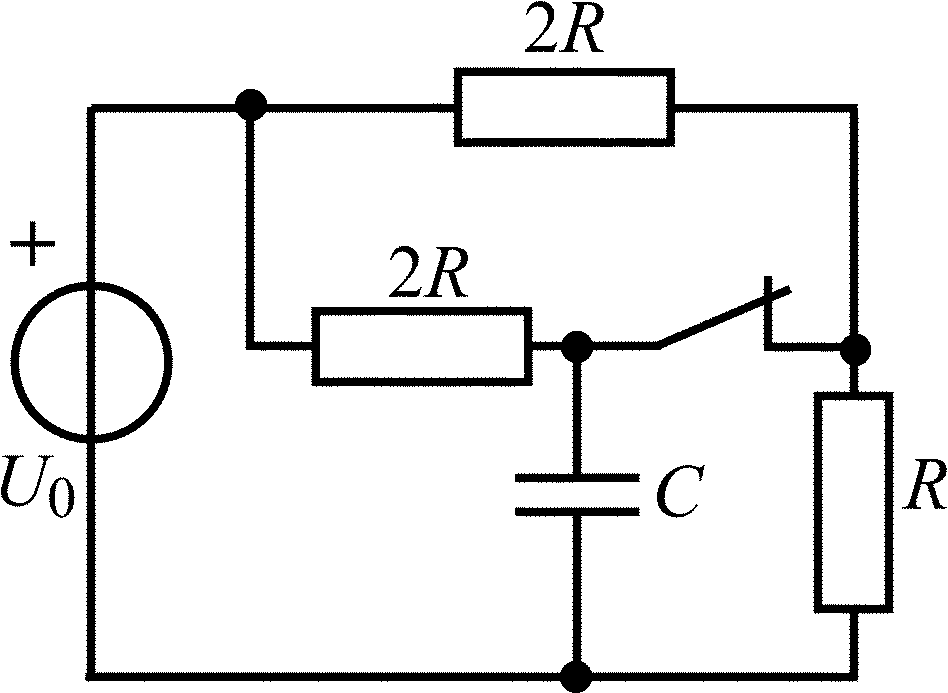

1.1.13 |
|

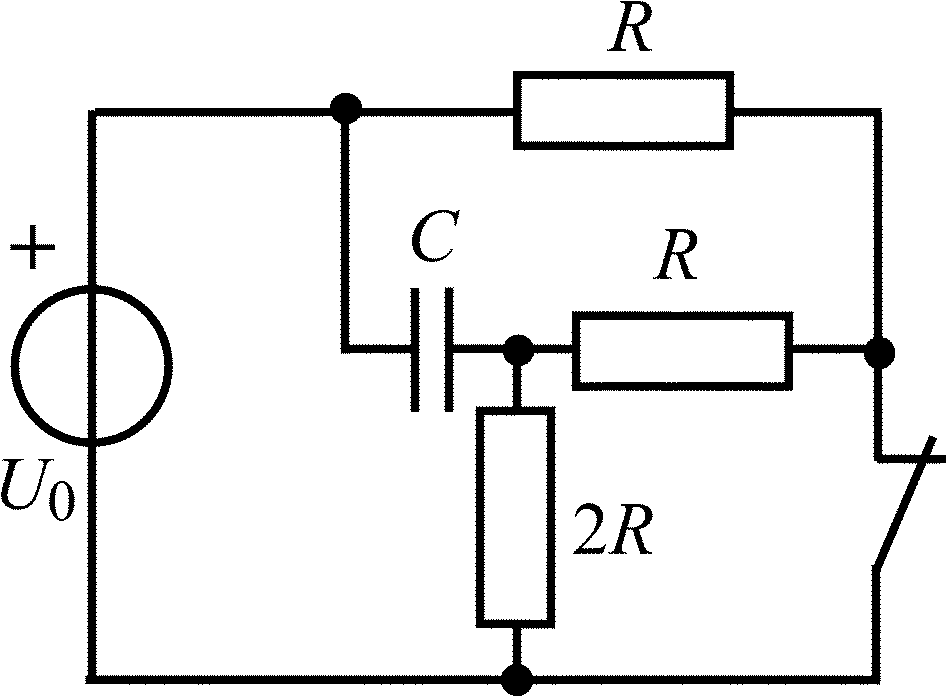

1.1.14 |
|
1.1.15 |
|
1.1.16 |
|
1.1.17 |
|
1.1.18 |
|
1.1.19 |
|
1.1.20 |
|
Окончание табл. 1.1
Вариант |
Схема RC-цепи |
Вариант |
Схема RC-цепи |
1.1.21 |
|
1.1.22 |
|
1.1.23 |
|
1.1.24 |
|
1.1.25 |
|
||
1.2. Анализ переходных колебаний в разветвленных rl-цепях путем составления дифференциального уравнения [1, с. 185–197; 2, с. 157–167]
Рис. 1.2

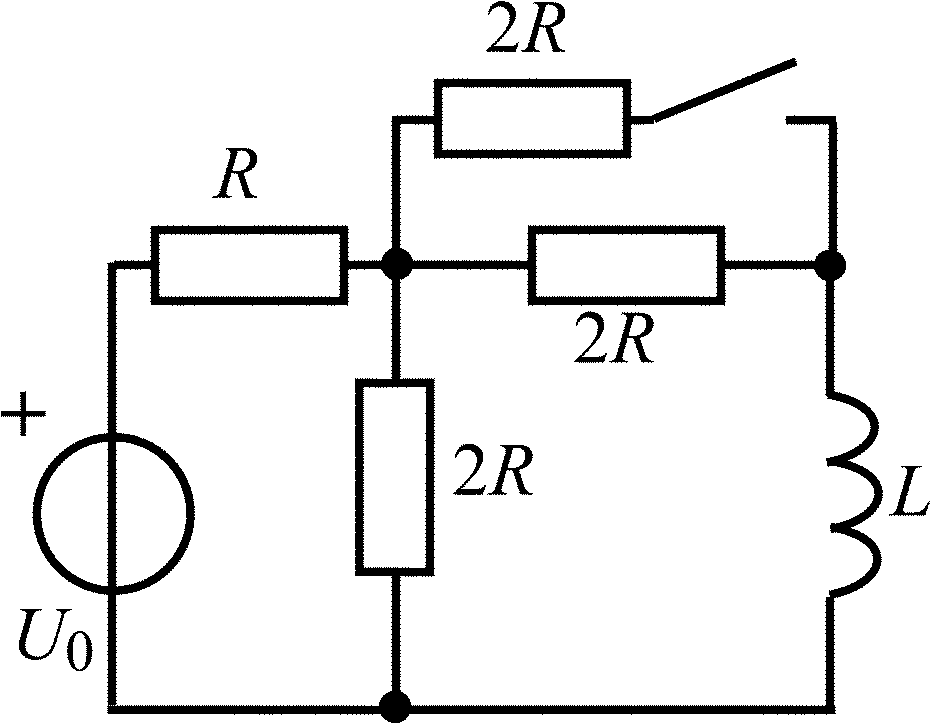

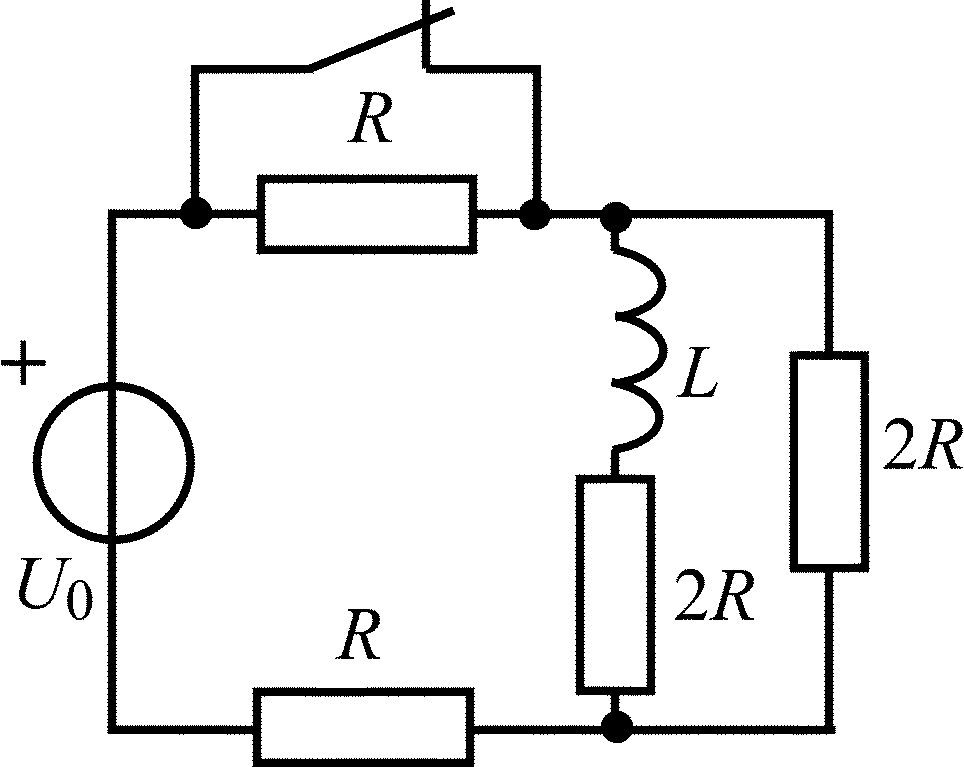

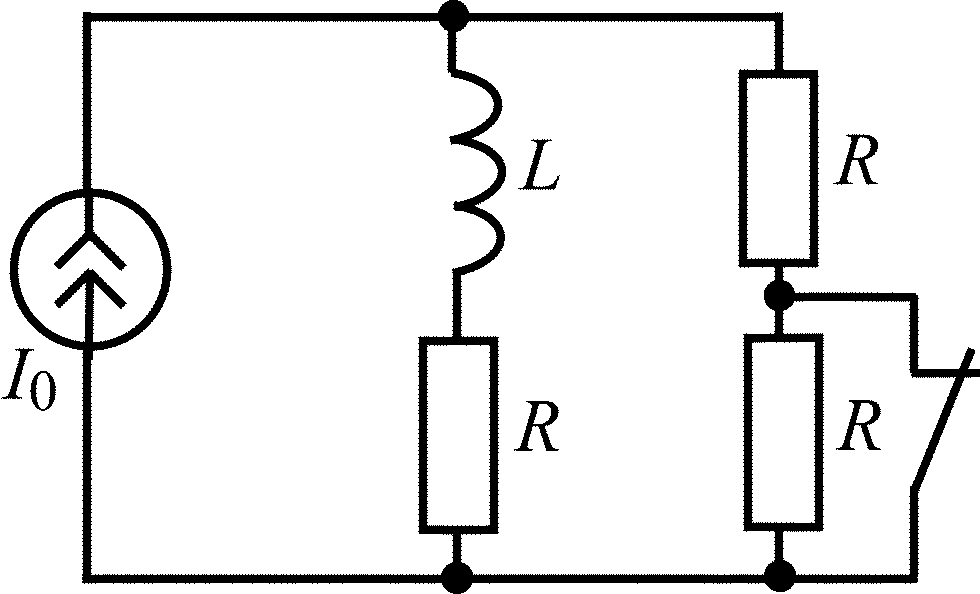

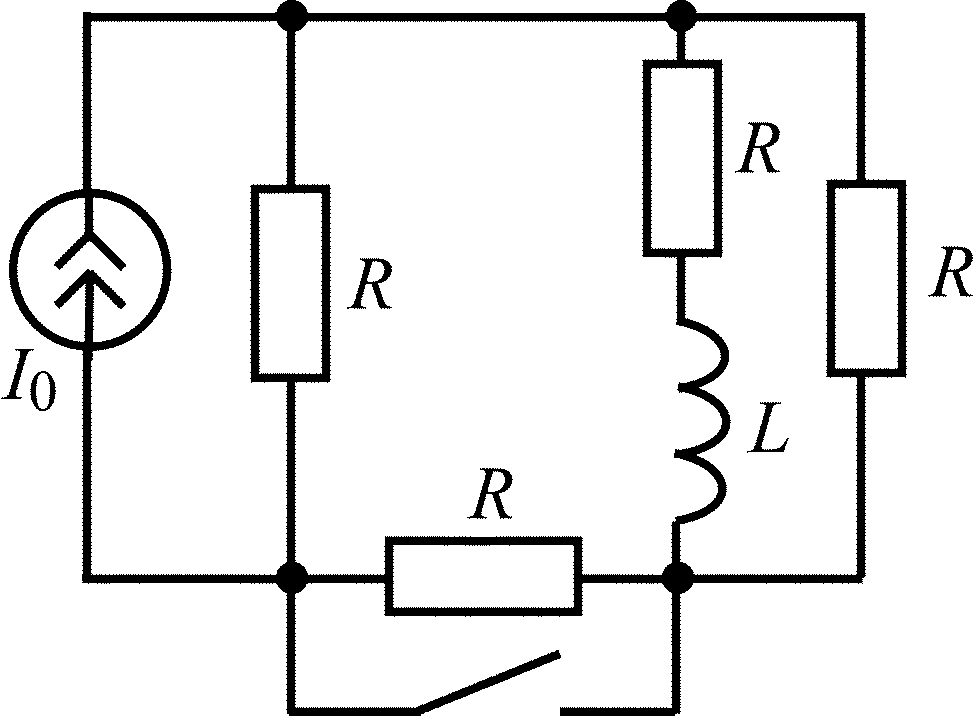

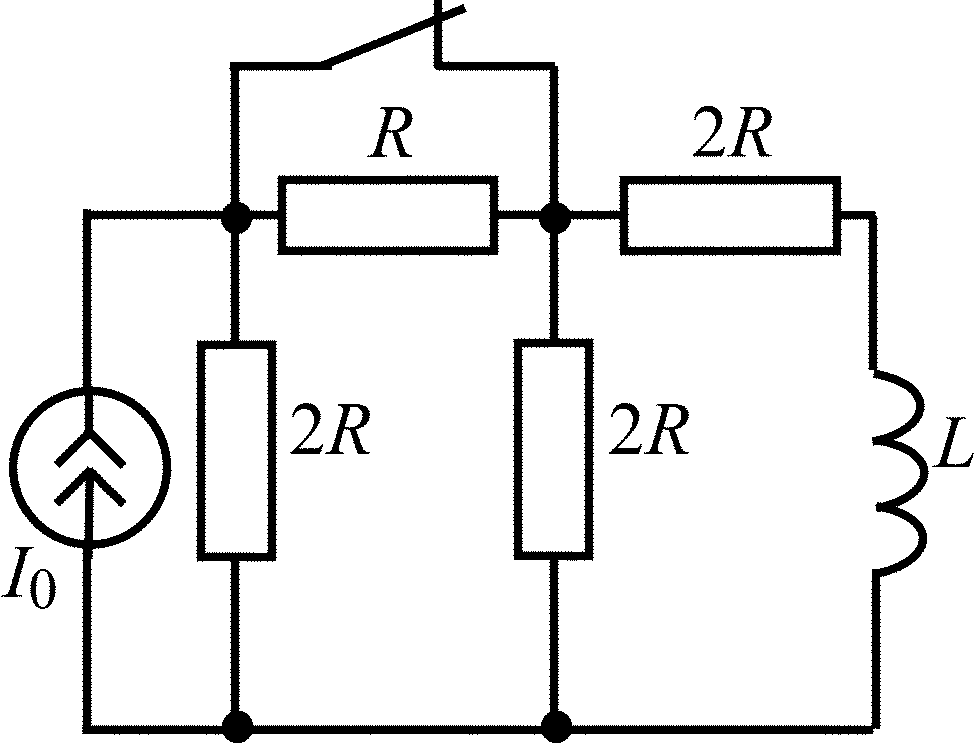

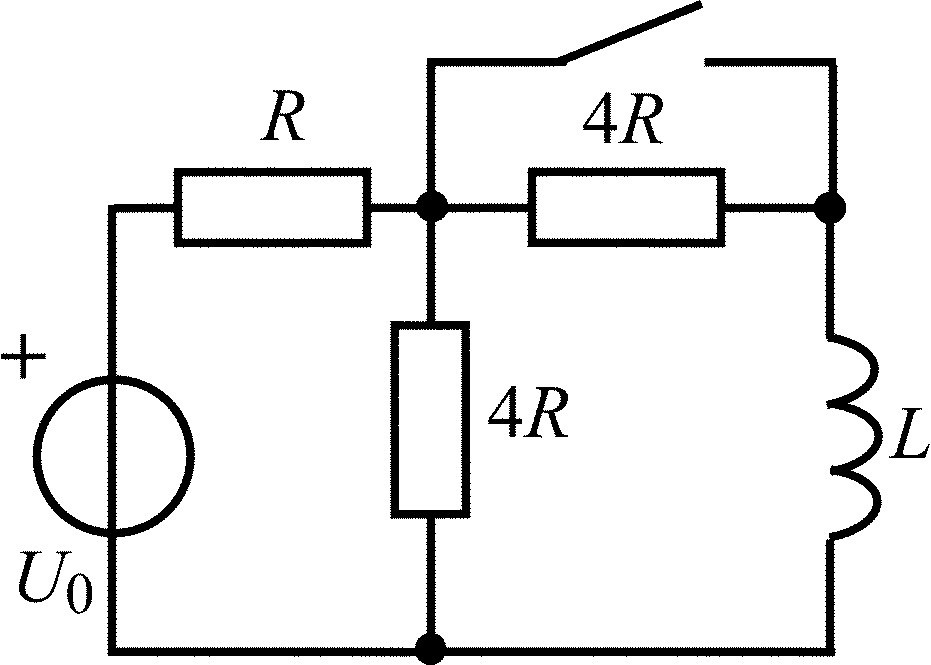

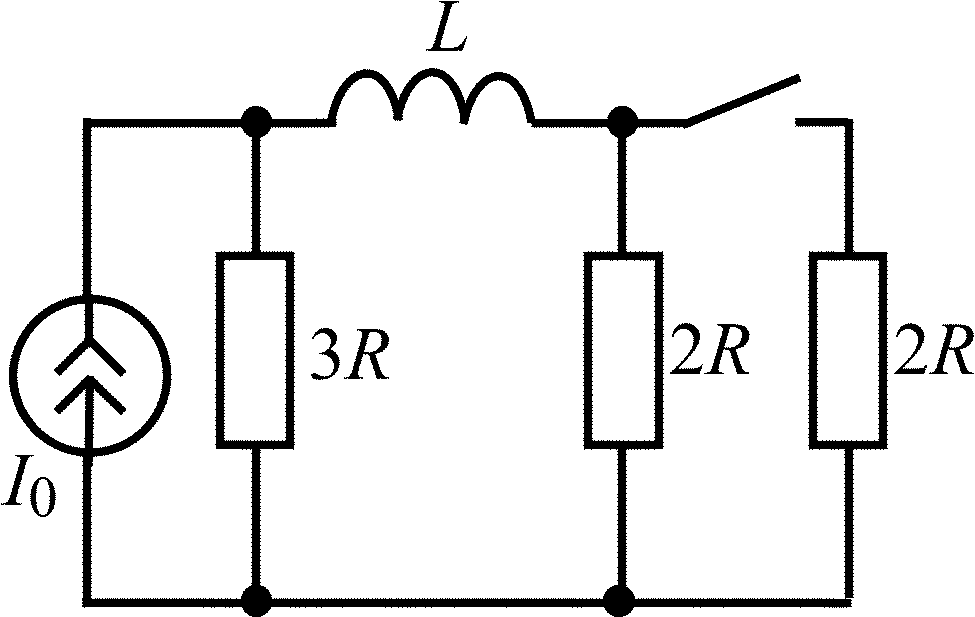

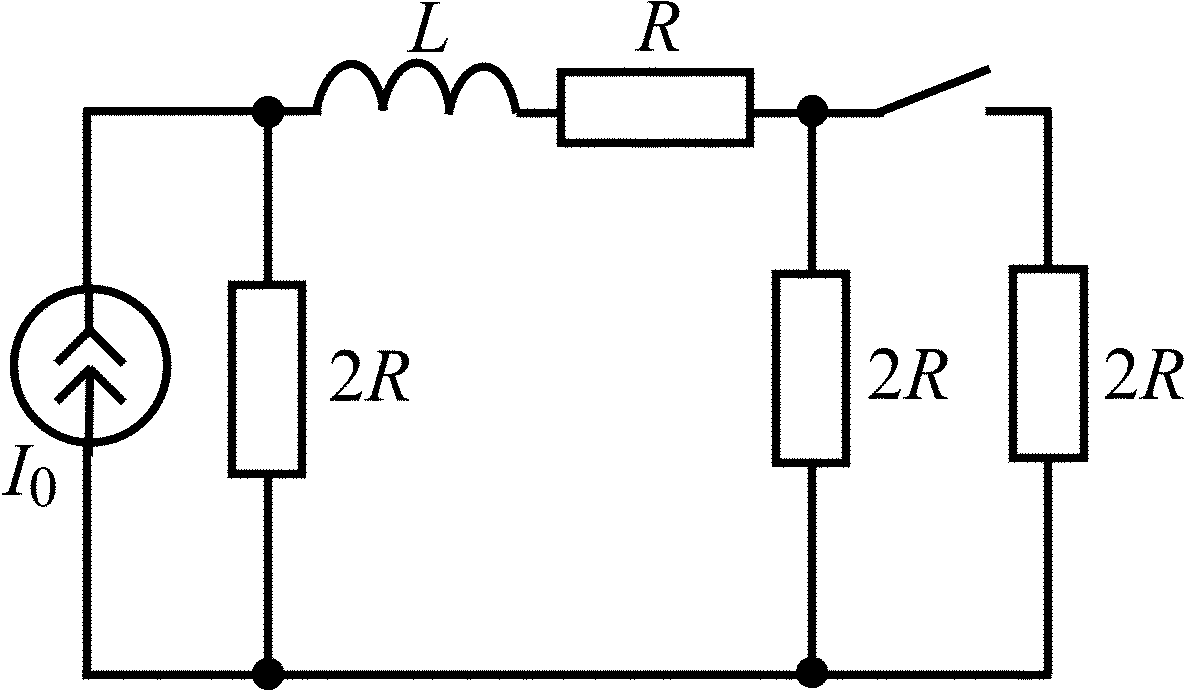

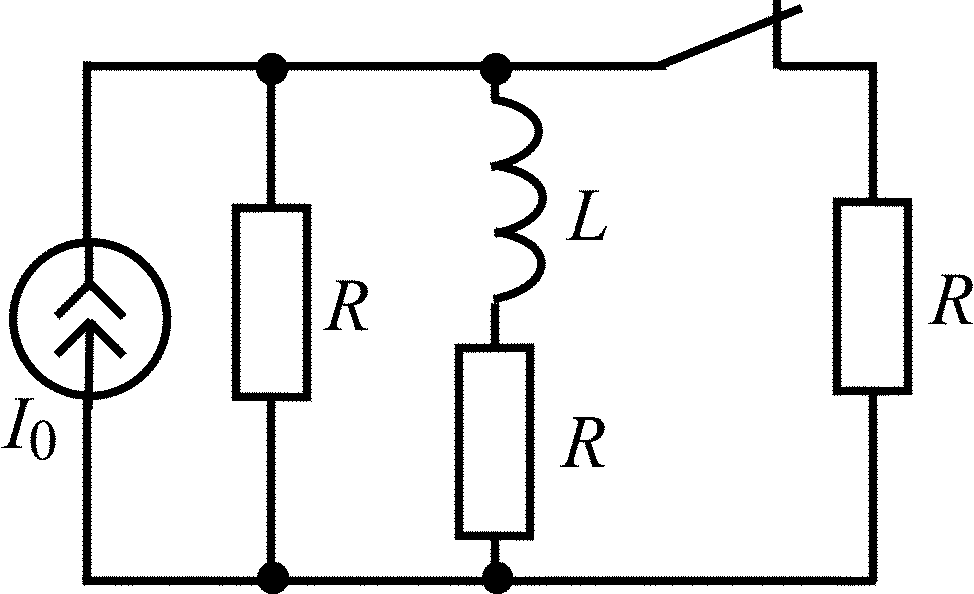

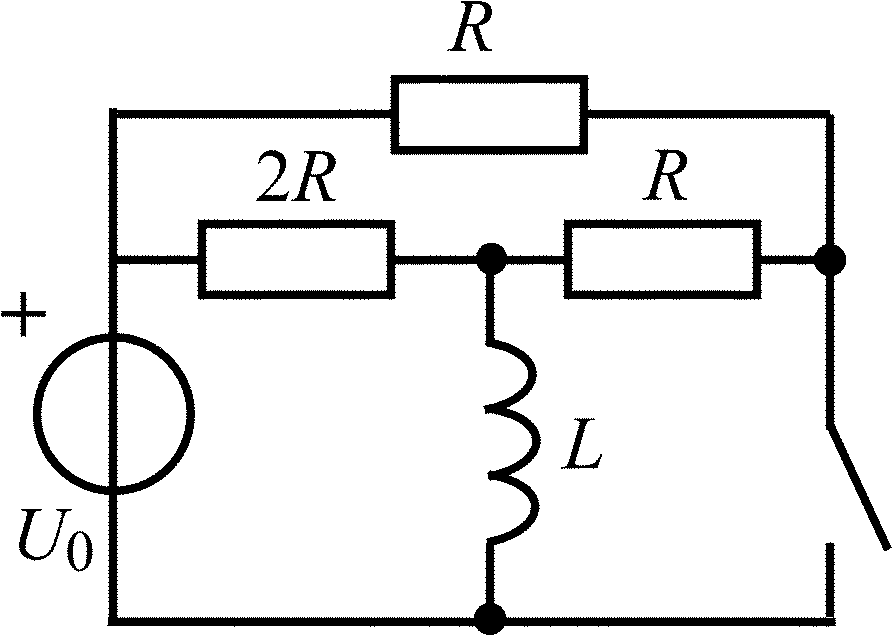

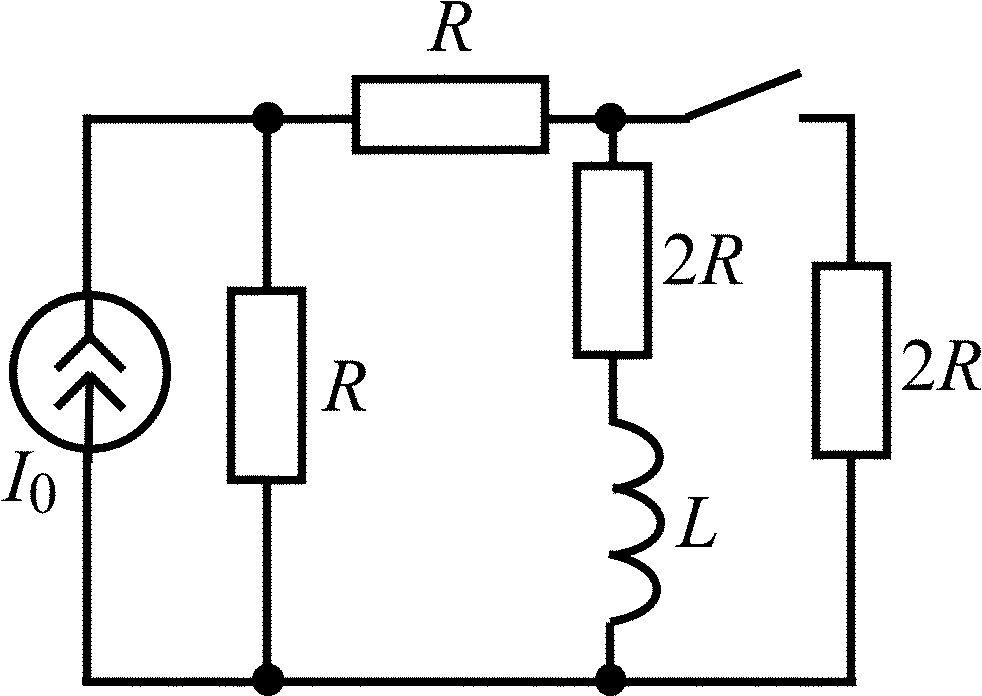

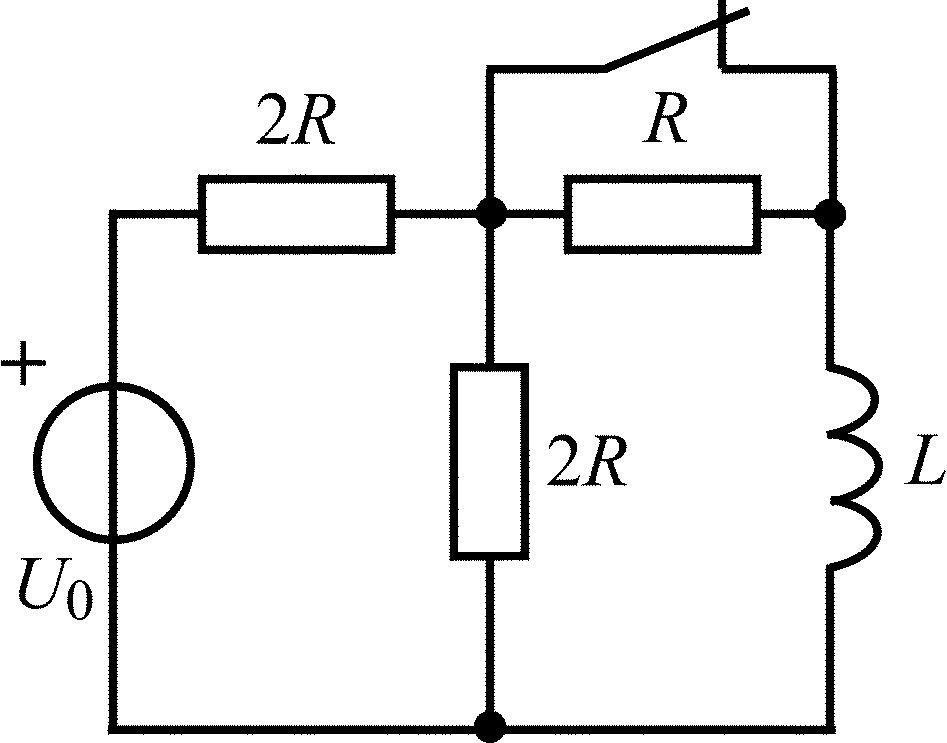

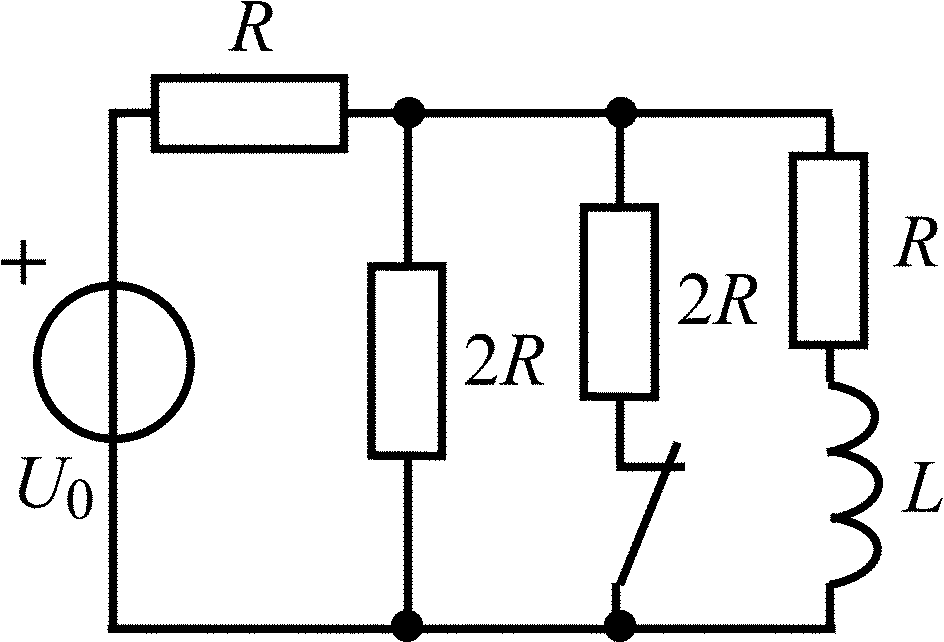

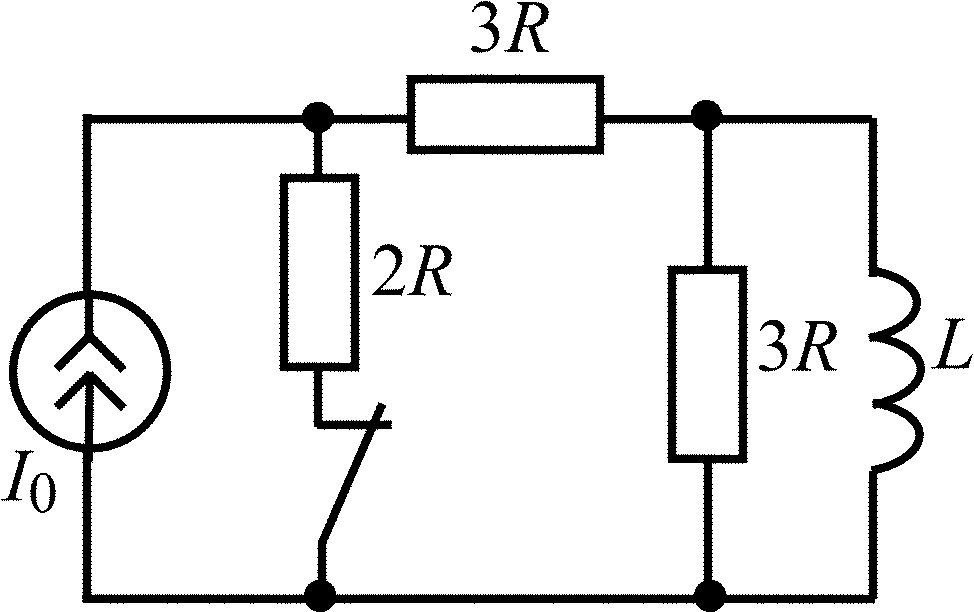

В задачах 1.2.1–1.2.25 найдите законы изменения тока iL(t) в индуктивности и напряжения uL(t) на индуктивности после коммутации. Постройте примерные графики.

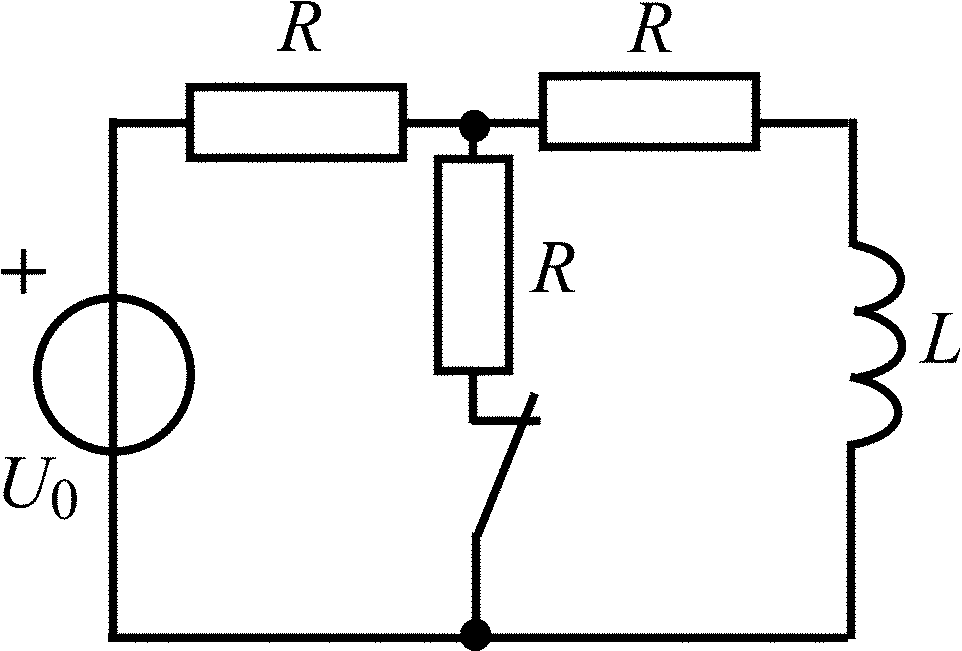

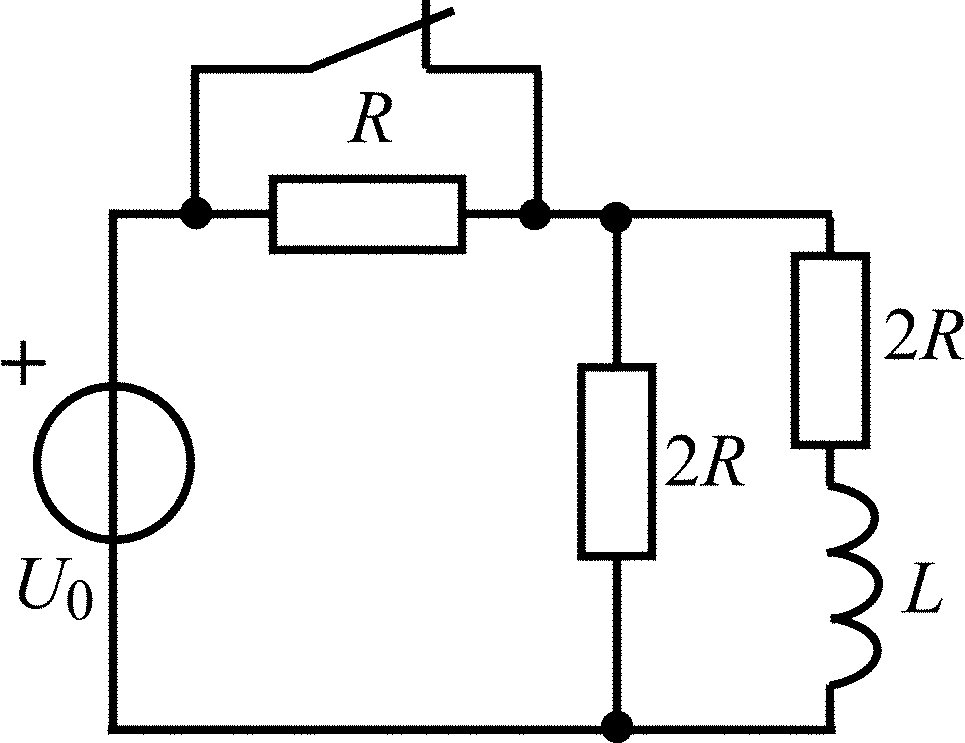

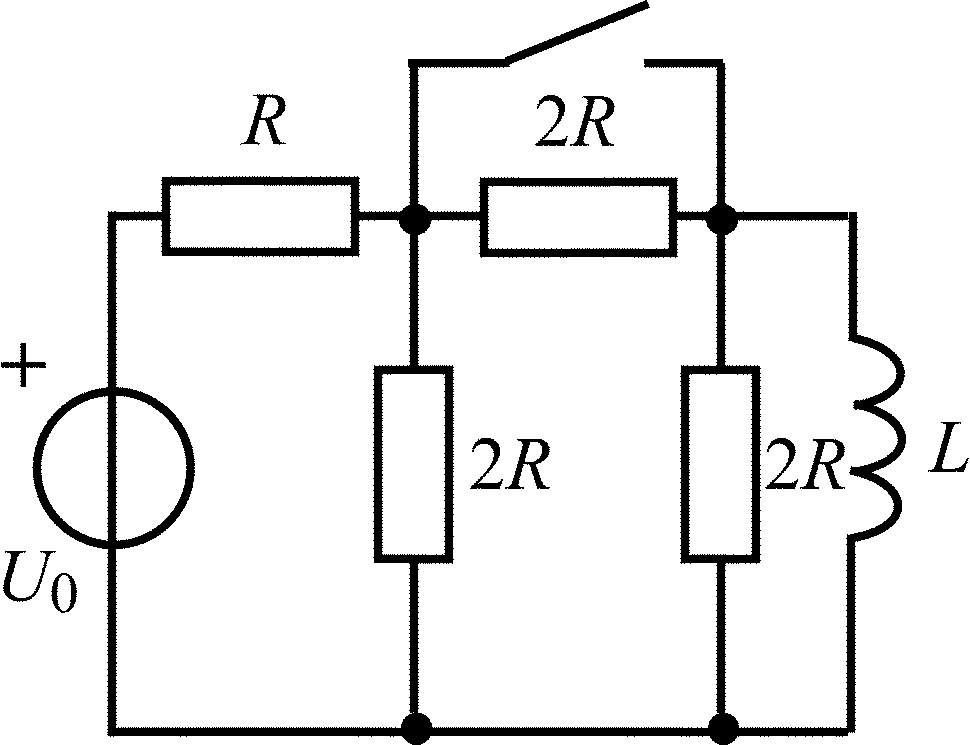

Таблица 1.2
Вариант |
Схема RL-цепи |
Вариант |
Схема RL-цепи |

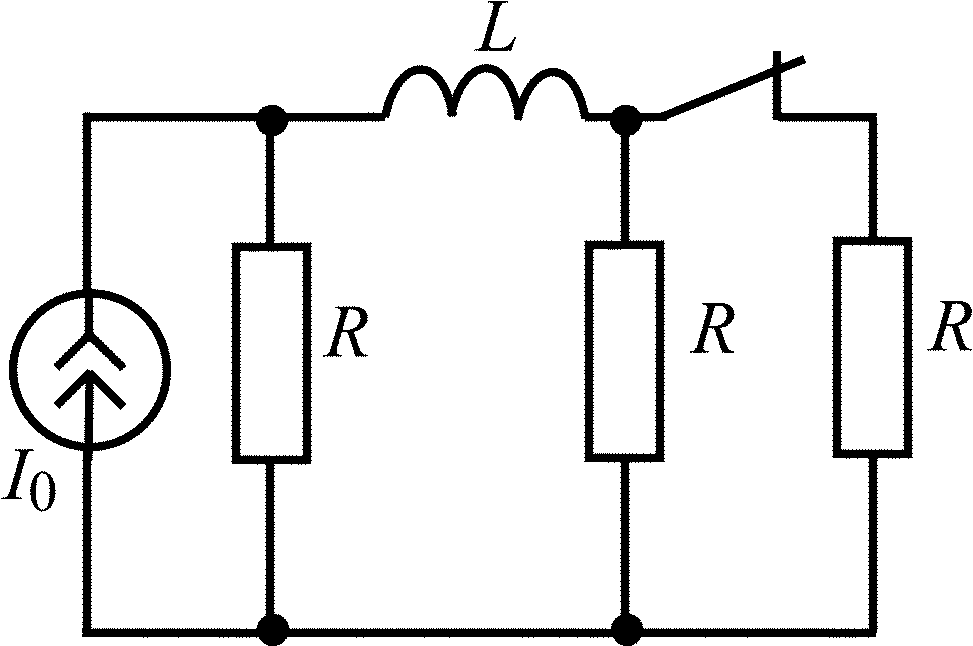

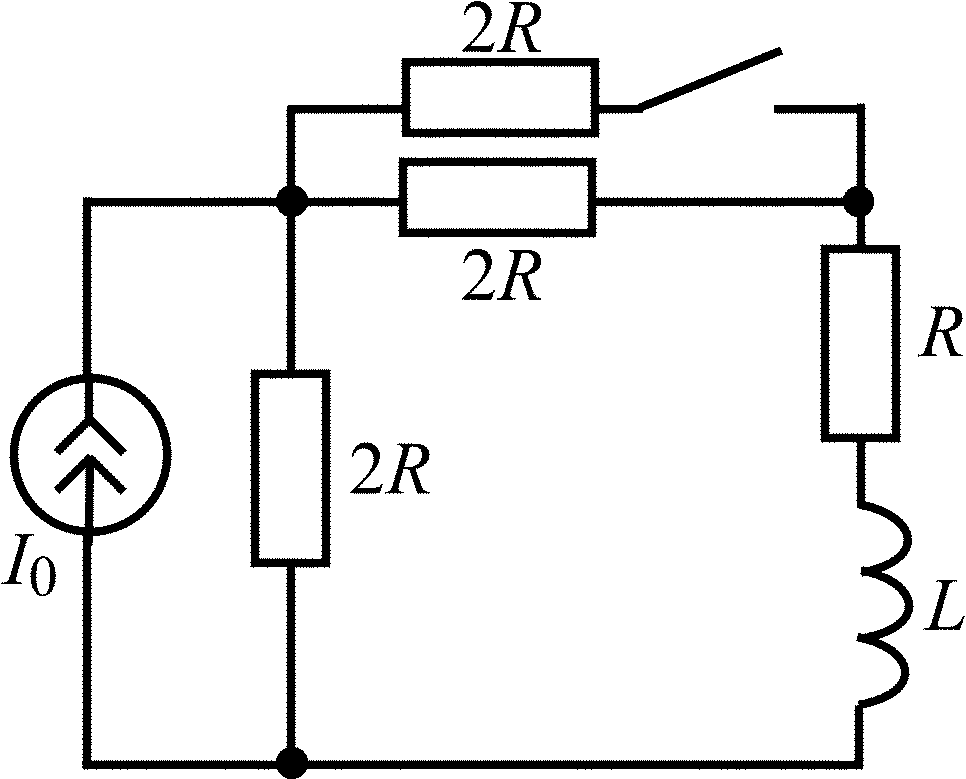

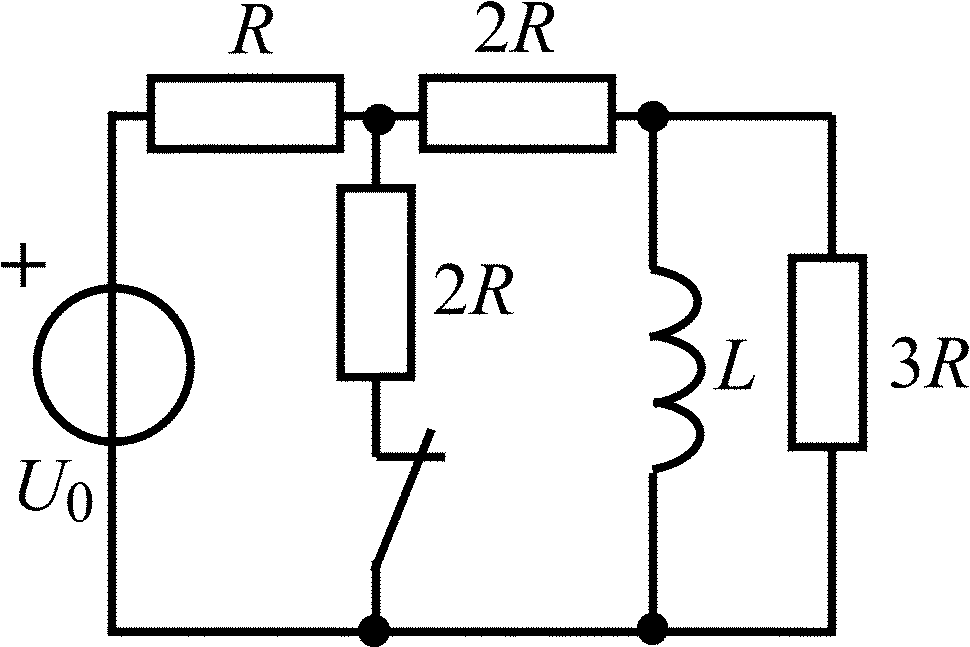

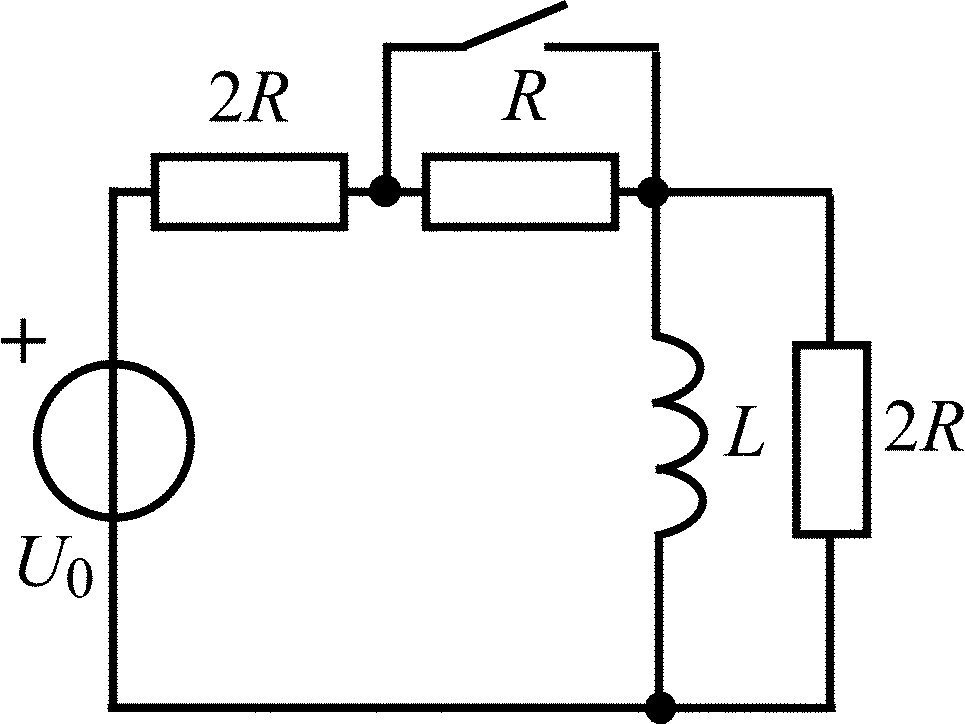

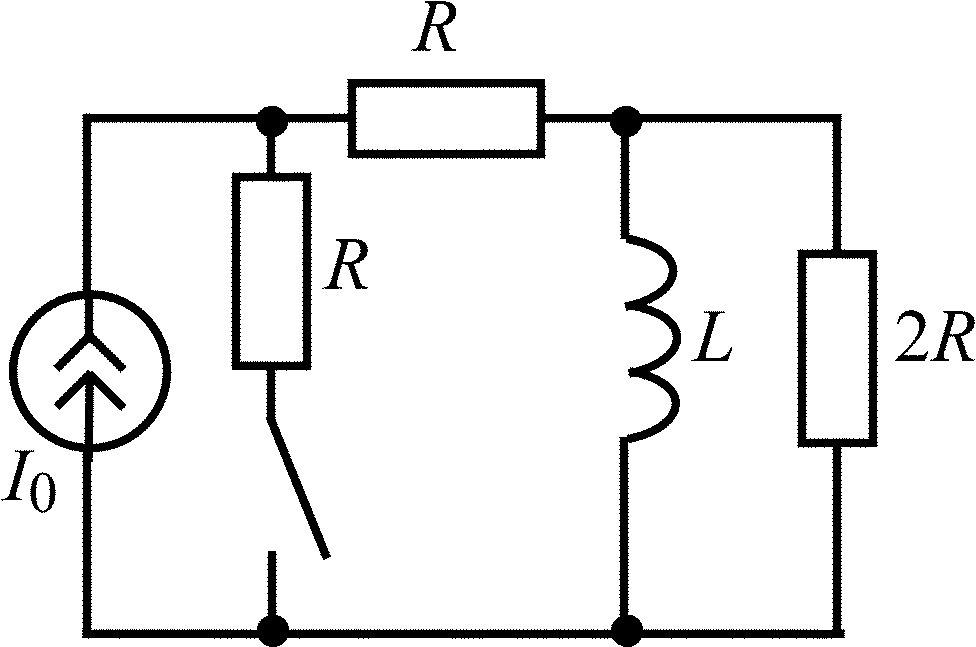

1.2.1 |
|

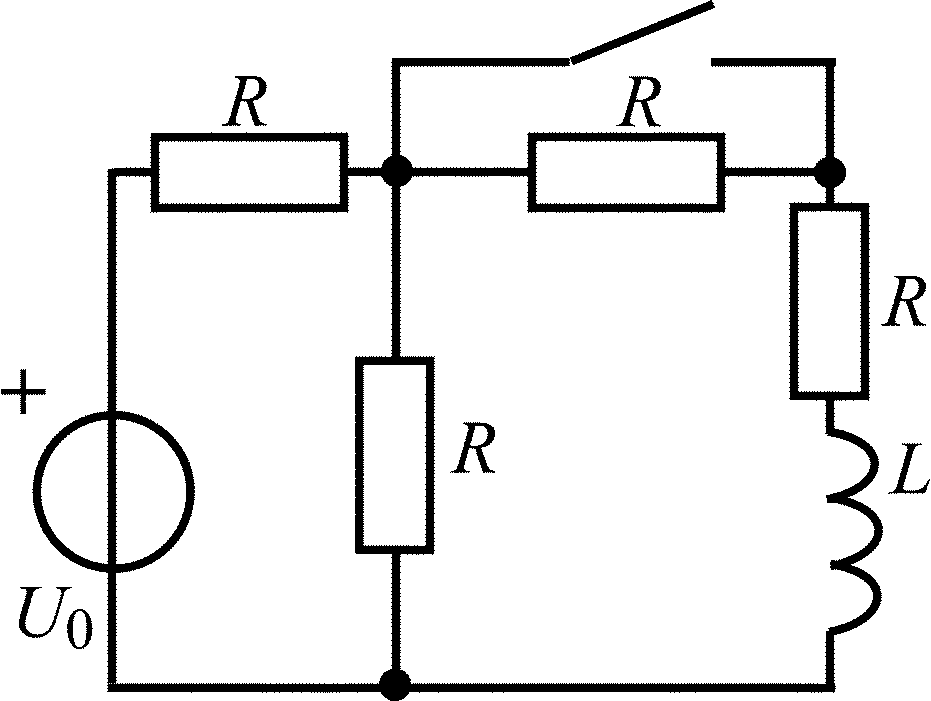

1.2.2 |
|

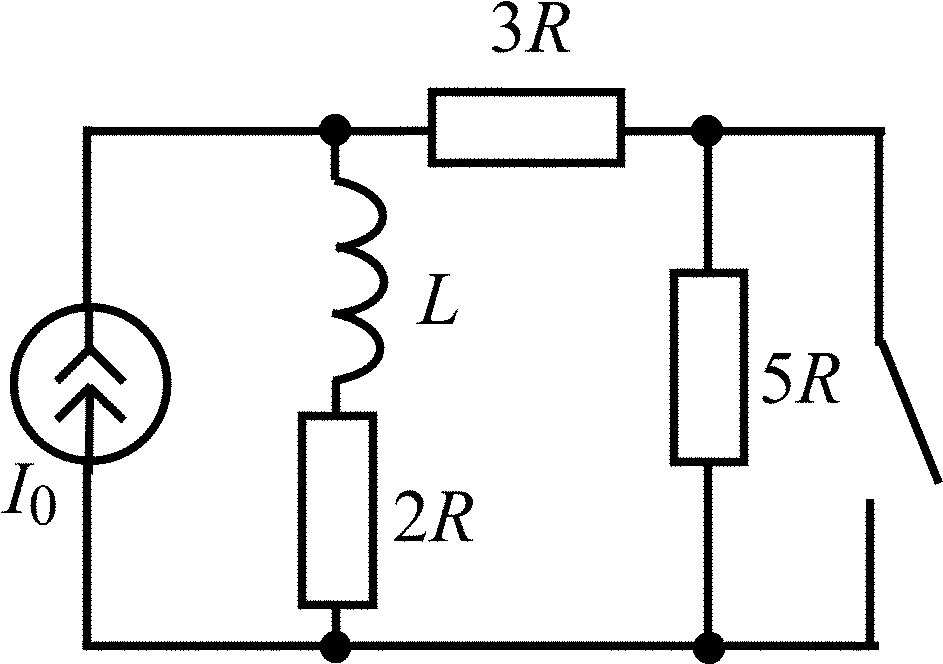

1.2.3 |
|
1.2.4 |
|
1.2.5 |
|
1.2.6 |
|
1.2.7 |
|
1.2.8 |
|
Продолжение табл. 1.2
Вариант |
Схема RL-цепи |
Вариант |
Схема RL-цепи |
|
1.2.9 |
|
1.2.10 |
|
|
1.2.11 |
|
1.2.12 |
|
|
1.2.13 |
|
1.2.14 |
|
|
1.2.15 |
|
1.2.16 |
|
|
1.2.17 |
|
1.2.18 |
|
|
Окончание табл. 1.2
Вариант |
Схема RL-цепи |
Вариант |
Схема RL-цепи |
1.2.19 |
|
1.2.20 |
|
1.2.21 |
|
1.2.22 |
|
1.2.23 |
|
1.2.24 |
|
1.2.25 |
|
||
1.3. Анализ разветвленной цепи с одним реактивным элементом с использованием формулы [1, с. 197–198]
Рис. 1.3

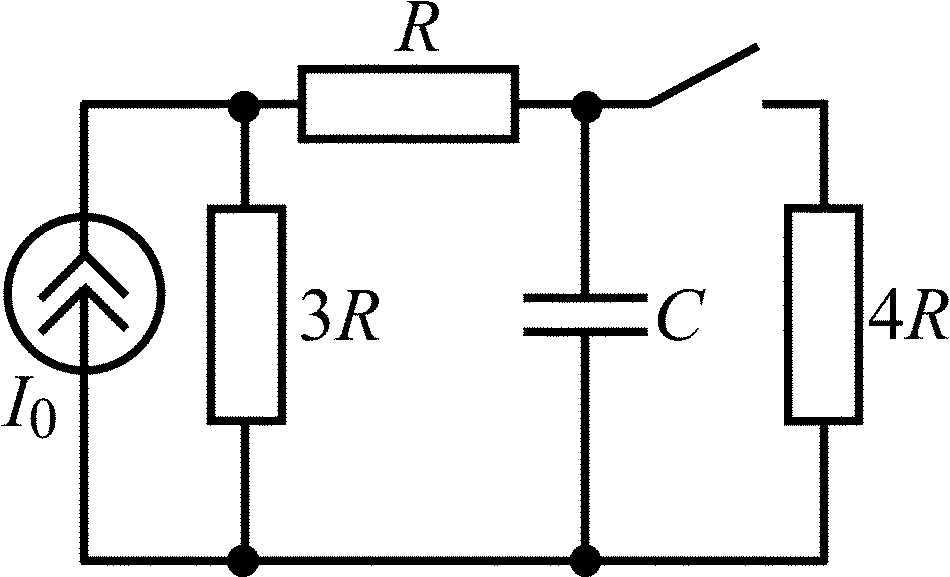

В задачах 1.3.1–1.3.25 в RC-цепях найдите законы изменения напряжения uС(t) на емкости и тока iС(t) через емкость, в RL-цепях найдите законы изменения тока iL(t) в индуктивности и напряжения uL(t) на индуктивности после коммутации. Постройте примерные графики.
Таблица 1.3
Вариант |
Схема цепи |
Вариант |
Схема цепи |
1.3.1 |

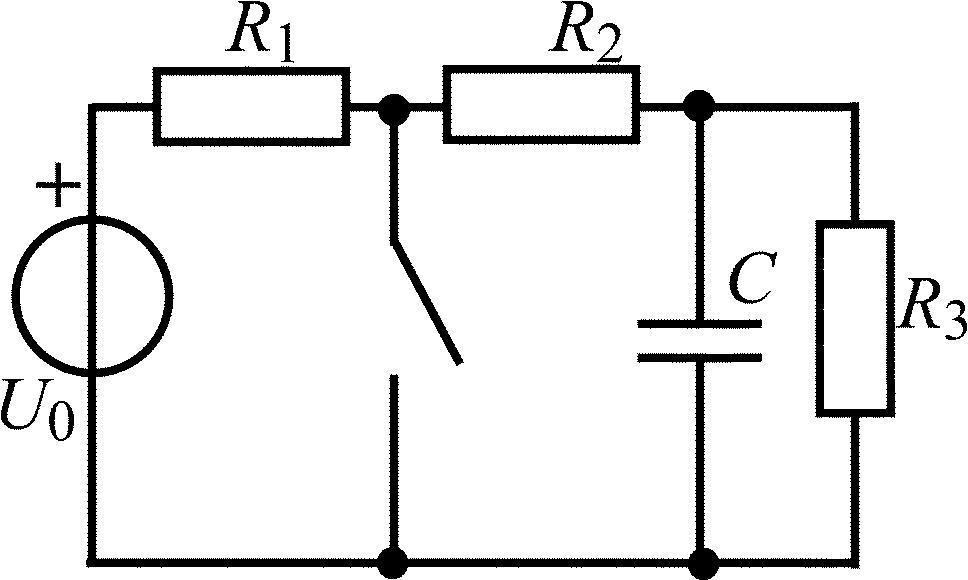

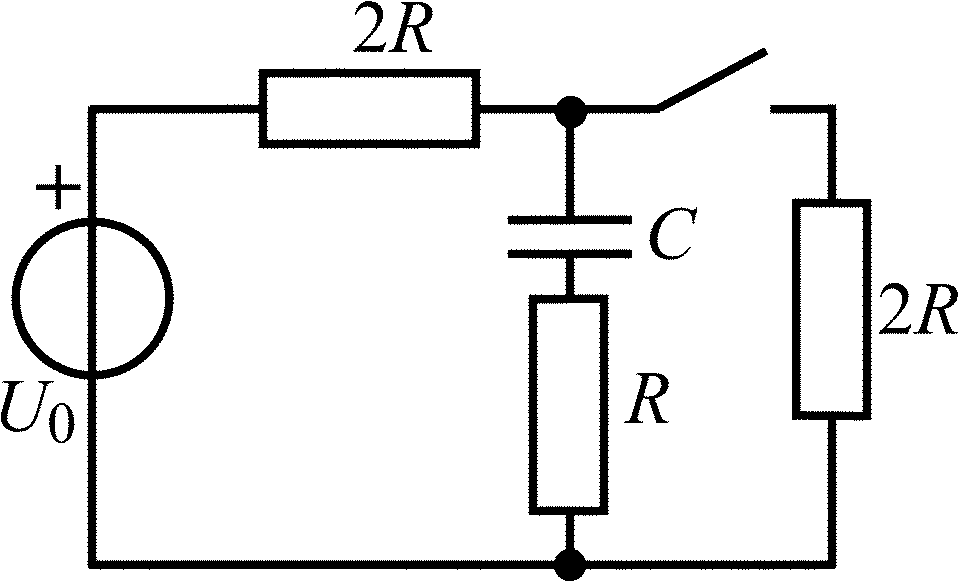

U0 = 25 В; R1 = 2 кОм; R2 = R3 = 4 кОм; С = 0,5 мкФ |

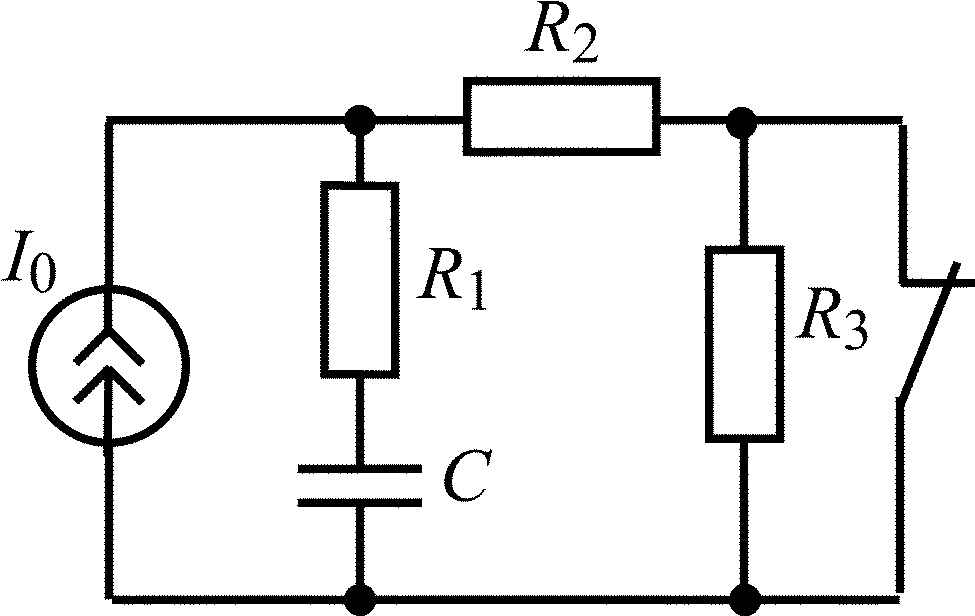

1.3.2 |

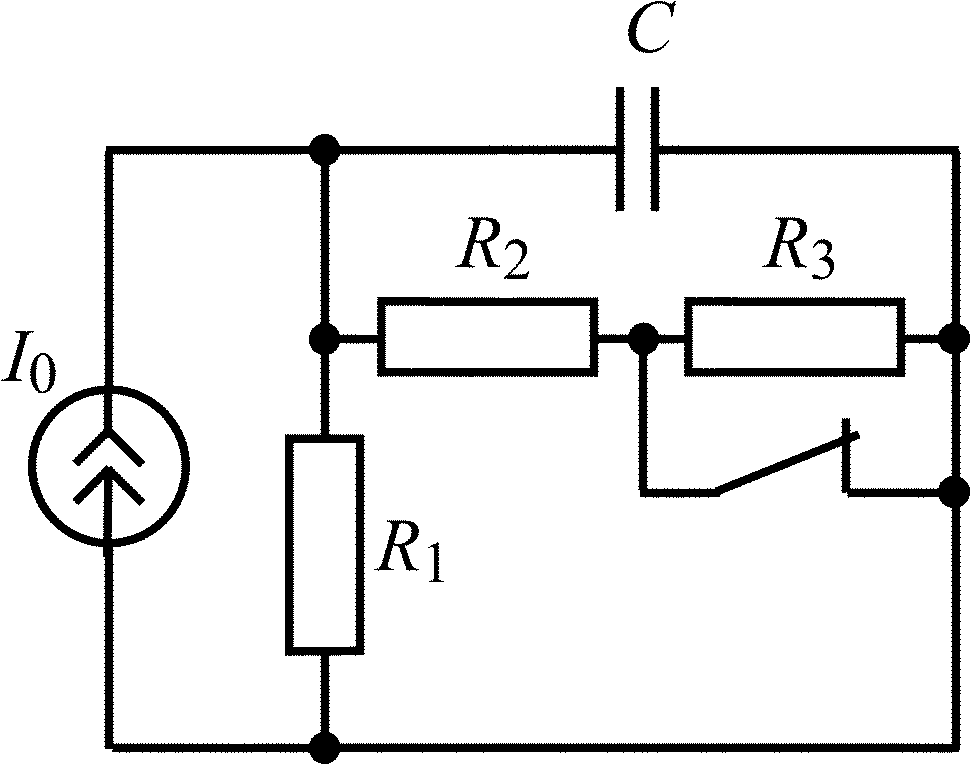

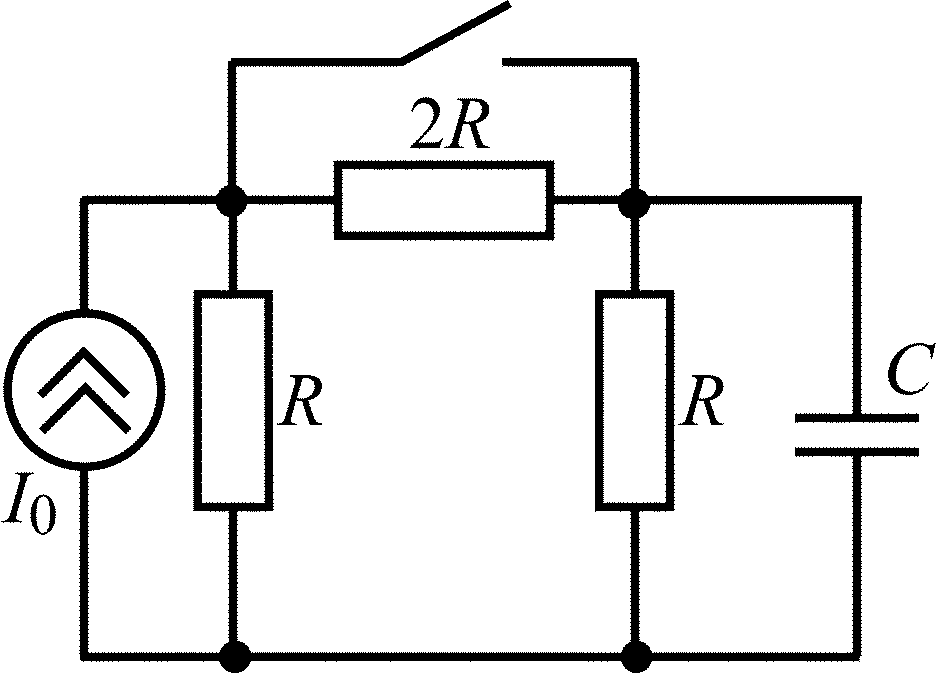

I0 = 5 мА; R1 = 2 кОм; R2 = 3 кОм; R3 = 5 кОм; С = 0,1 мкФ |
1.3.3 |

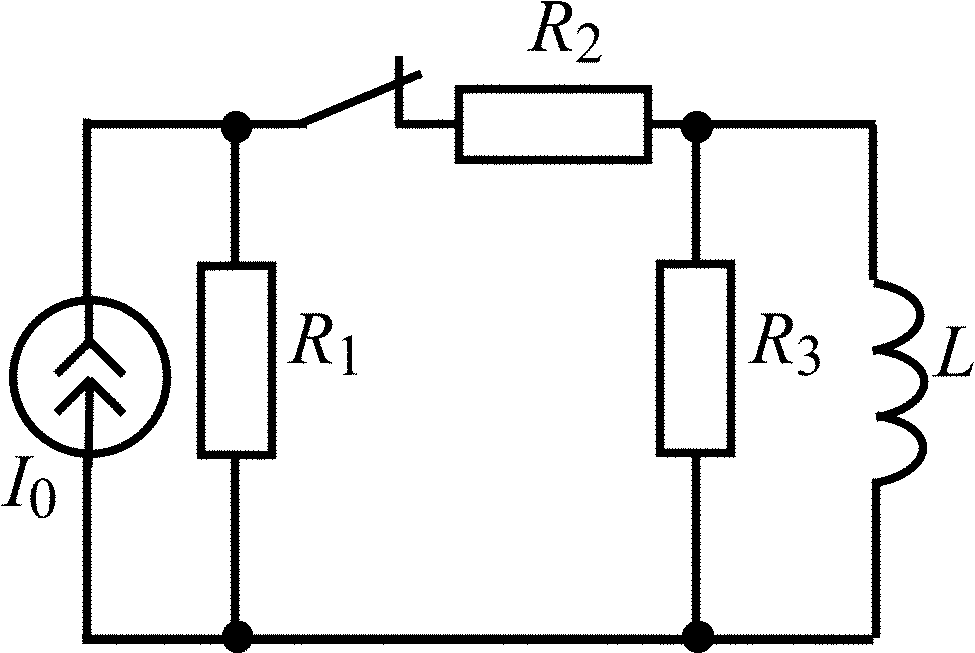

I0 = 8 мА; R1 = R2 = 5 кОм; R3 = 4 кОм; L = 0,8 Гн |
1.3.4 |

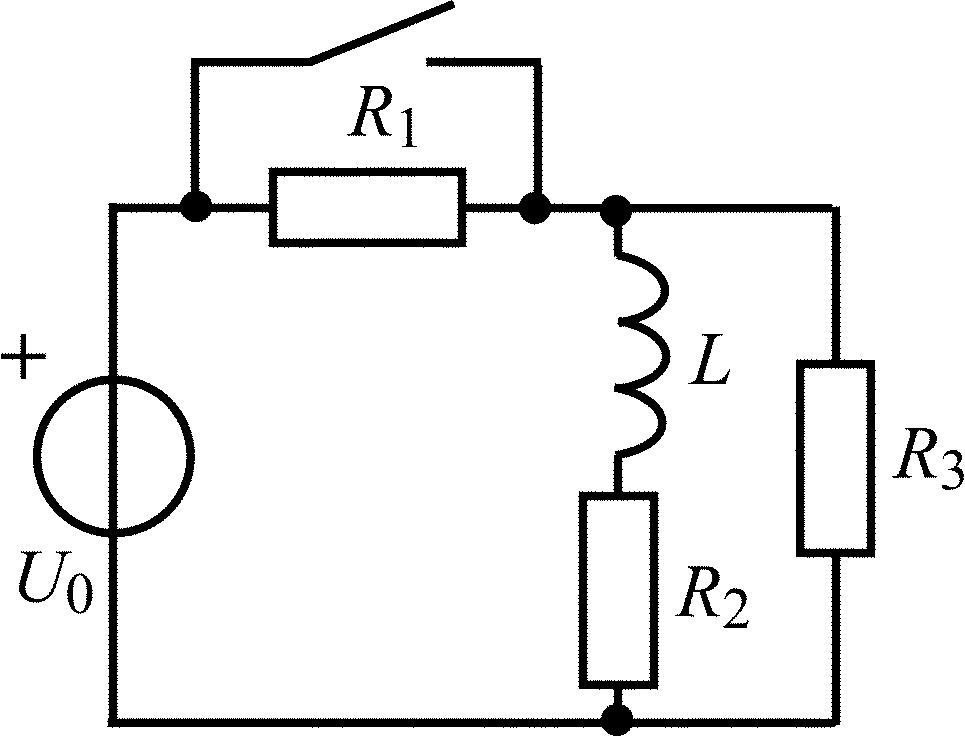

U0 = 40 В; R1 = 15 кОм; R2 = R3 = 10 кОм; L = 0,5 Гн |
