2.7 Отделка стен
Наружная отделка стен фасадов осуществляется декоративными акриловыми штукатурками.
Внутренняя отделка жилых комнат и коридоров: потолки окрасить краской ВД-АК ТУ РБ 600418945.004-2001 по огрунтовке за 2 раза, стены после шпатлевания оклеиваются обоями, внизу стен и перегородок устраиваются деревянные плинтуса Пл-3 СТБ 1074-97, двери обналичиваются наличниками Н-1-54, Н-2-34 по СТБ 1074-97.
Внутренняя отделка кухонь и санузлов: потолки окрасить краской ВД-АК ТУ РБ 600418945.004-2001 по огрунтовке за 2 раза. Стены в ванной комнате и в санузлах отделываются глазурованной плиткой на всю высоту. Стены кухонь: по фронту оборудования на высоту 1,8 м – керамическая плитка, остальные плоскости стен окрасить краской ВД-АК ТУ РБ 600418945.004-2001 по огрунтовке за 2 раза, по низу устраиваются плинтуса Пл-3 СТБ 1074-97, двери обналичиваются наличниками Н-1-54, Н-2-34 по СТБ 1074-97.
3.Строительная теплофизика
3.1 Теплотехнический расчет
Несущая способность стен зависит от величины нагрузки, прочности и толщины. Теплотехнический расчет определяет минимальную толщину стен для того, чтобы в процессе ее эксплуатации не были случаи промерзания или перегрева.
Теплотехнический расчет выполняется по ТКП 45-2.04-43-2006 «Строительная теплотехника».

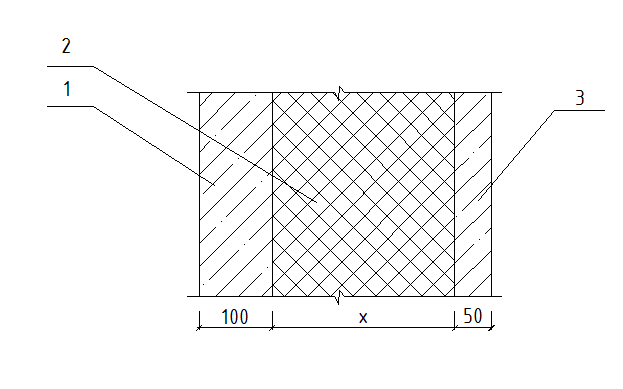

1 – Тяжёлый бетон; 2 – Пенополистирол; 3 – Лёгкий бетон;
|
Таблица 3.1 - Теплотехнические показатели
№Слоя |
Наименование слоя |
Плотность слоя, кг/м3 |
Толщина слоя, м |
λ, Вт/м2˚С |
1 |
Тяжёлый бетон |
2500 |
0,1 |
2,04 |
2 |
Пенополистирол |
50 |
х |
0,052 |
3 |
Лёгкий бетон |
1800 |
0,05 |
1,16 |
x=0,2 м =200 мм утеплителя,
Rдейств=0,115+00,490+3,846+00,431+0,043=4,096>Rт.норм=3,2
δ=100+200+50=350
Толщина панели – 350мм.
Санитарно-техническое оборудование
В запроектированном здании предусмотрено следующее инженерное и санитарно-техническое оборудование.
- Водопровод хозяйственно–питьевой, расчетный напор у основания стояков – 31 м.
- Канализация: хозяйственно–бытовая с отводом в городскую сеть; водосток внутренний с отводом в ливневую канализацию.
- Отопление – водяное центральное, система однотрубная “Аккорд” для расчетной температуры – 26 C0. Температура носителя 105 – 70 C0.
- Горячее водоснабжение осуществляется от внешней сети.
- Вентиляция – естественная.
- Газоснабжение осуществляется от внешней сети к кухонным плитам.
- Электроснабжение подведено от внешней сети, напряжение 380/220 V.
- Освещение осуществляется лампами дневного света.
- Устройства связи: радиотрансляция, телефонная связь и телевидение.
- Предусмотрено оборудование кухонь и санузлов: газовыми плитами, мойками, унитазами, ваннами и умывальниками.
4 Технико-экономические показатели (ТЭП) объёмно-планировочных решений.
- Планировочный коэффициент К1
К1 = А ж / А о
К1 = 1062/1434,6 = 0,74
Подсчёт площади и объёма берём по СНБ 3.02.04-03 “Жилые здания” приложение 2.
Аж – сумма площадей жилых комнат.
Ао – сумма площадей помещений, встроенных шкафов, балконов, веранд, кладовок рассчитанных со следующими понижающими коэффициентами: лоджии – 0,5, балконы и террасы – 0,3.
Аж=1062 м2
Ао =1434,6 м2
-Объёмный коэффициент К2
К2 = V / Аж
К2 =8142,7/1062=7,7
V=Азастр·h, где
Азастр- площадь застройки; h- высота здания.
Аж=1062 м2
V =8191,9 м3
5. Спецификация сборных железобетонных элементов
Таблица 5.1 Спецификация сборных железобетонных конструкций
№ |
Обозначение |
Наименование |
Кол |
Сваи |
|||
1 |
СТБ 1143-99 |
C30.30 |
115 |
Элементы сборных фундаментов |
|||
2 |
СТБ 1076-97 |
ФБС24.6.6 |
2 |
Плиты парапетные |
|||
3 |
1.138.1-20 |
ПП27.5 |
4 |
4 |
1.138.1-20 |
ПП24.5 |
4 |
5 |
1.138.1-20 |
ПП30.5 |
16 |
Козырек |
|||
6 |
1.238-1 |
КВ11.33-Т |
2 |
Наружные стеновые панели |
|||
7 |
ГОСТ11024-80 |
3НС63.30.35 |
30 |
8 |
ГОСТ11024-80 |
3НС45.30.35 |
20 |
9 |
ГОСТ11024-80 |
3НС42.30.35 |
20 |
10 |
ГОСТ11024-80 |
3НС33.30.35 |
30 |
11 |
ГОСТ11024-80 |
3НС30.30.35 |
70 |
12 |
ГОСТ11024-80 |
3НС30.15.35 |
2 |
Внутренние стеновые панели |
|||
13 |
ГОСТ 12504-80 |
ПСВ 63.30.16 |
72 |
14 |
ГОСТ 12504-80 |
ПСВ 57.30.16 |
27 |
15 |
ГОСТ 12504-80 |
ПСВ 45.30.16 |
9 |
16 |
ГОСТ 12504-80 |
ПСВ 33.30.16 |
9 |
17 |
ГОСТ 12504-80 |
ПСВ 30.30.16 |
45 |
18 |
ГОСТ 12504-80 |
ПГВ 30.30.12 |
2 |
19 |
ГОСТ 12504-80 |
ПГВ 30.30.10 |
9 |
20 |
ГОСТ 12504-80 |
ПГВ 24.30.10 |
9 |
21 |
ГОСТ 12504-80 |
ПГВ 21.30.10 |
18 |
22 |
ГОСТ 12504-80 |
ПГВ 15.30.10 |
18 |
23 |
ГОСТ 12504-80 |
ПГВ 12.30.10 |
18 |
Балконные плиты |
|||
24 |
ГОСТ 25697 |
ПБ 63.11 |
18 |
25 |
ГОСТ 25697 |
ПБ 30.11 |
18 |
Лестничные марши и площадки |
|||
26 |
Серия Б1.055.1-1.01вып.1 |
ЛМФ 30.13.15 |
16 |
27 |
Серия Б1.055.1-1.01вып.1 |
ЛМФ 10.13.15 |
1 |
28 |
Серия Б1.055.1-1.01вып.1 |
ЛПФ 30.12 |
8 |
29 |
Серия Б1.055.1-1.01вып.1 |
ЛПФ 30.18 |
9 |
Вентиляционные блоки |
|||
30 |
ГОСТ 17079-88 |
БВ8,5.3 |
27 |
