1.4. Резисторы общего назначения

1.4.1. Углеродистые резисторы

Углеродистыми резисторами называют резисторы поверхностного типа, проводящим элементом которых является пиролитический углерод

Пленку пиролитического углерода получают на поверхностях изоляционных (обычно керамических) сплошных или трубчатых заготовках путем разложения углеводородов (гептана — C₇H₁₆) в вакууме (10 20 Па) или в среде инертного газа при высокой температуре (1200–1300° К) с толщиной резистивного слоя от сотых до десятых долей микрона.

Предельные рабочие температуры углеродистых пленок в нормальных условиях не превышают 150° С.

Углеродистые резисторы характеризуются малой стоимостью и параметрами, позволяющими широко их использовать во многих типах РЭА.

Данный тип резисторов изготовляют без нарезки с величиной сопротивления не более 200 — 1000 Ом в зависимости от типа резистора и со спиральной нарезкой с шагом 0,5 мм (для стержневых оснований) и 2 — 3 мм (для трубчатых оснований) с величиной сопротивления до 10 МОм.

Для защиты от проникновения влаги в резистивный слой резисторы покрывают двумя слоями эмали, а предназначающиеся для использования в условиях тропического климата — четырьмя слоями.

К углеродистым резисторам общего назначения относятся резисторы типа ВС, предназначенные для работы при температуре -60 +100°С и в условиях относительной влажности окружающего воздуха до 98% при +40° С (рис 1.7).

Номинальная мощность рассеяния резисторов типа ВС составляет от 0,125 до 10 Вт.

В нормальных климатических условиях (при 20°С и давлении 10 Па) температура нагрева проводящего слоя резисторов ВС не превышает 120°С, что допустимо при эксплуатации резистора в течение нескольких тысяч часов.

ТКС высокоомных углеродистых резисторов достигает в среднем —(1400—1600) ∙10^-6 1/град в диапазоне температур от —60 до +30° С, —(800—1200) ∙10^-6 1/град в диапазоне от +30 до +100° С.

По уровню собственных шумов резисторы ВС делятся на две группы группу А с уровнем шумов не более 1 мкВ/В, группу Б с уровнем шумов не более 5 мкВ/В.

Коэффициент напряжения углеродистых резисторов не превышает 1,5 — 2 %. С повышением напряжения сопротивление резистора уменьшается, т. е. коэффициент напряжения при этом отрицательный.

Углеродистые резисторы специального назначения отличаются повышенной стабильностью и малой зависимостью полного сопротивления от частоты. К этим типам резисторов относятся прецизионные

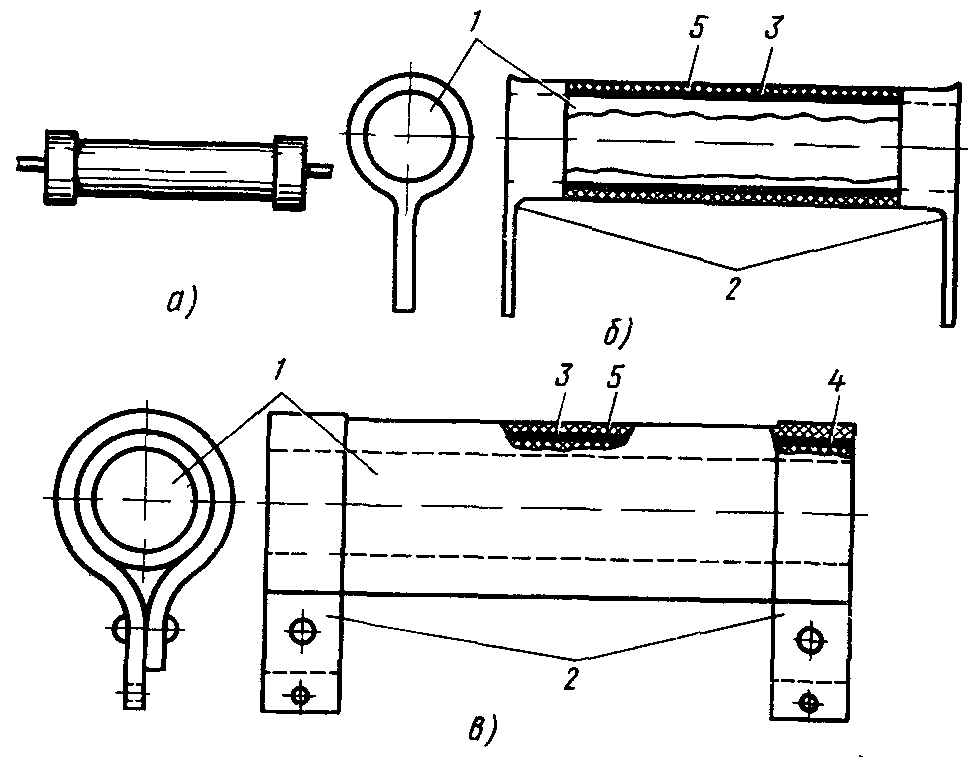

а—стержневые типа ВС—а (0,125— 1,0 Вт), б - стержневые типа ВС—б (0,125—2,0 Вт), в—трубчатые типа ВС—5 и ВС—10 /—керамическое основание 2— контактная де тачь 3 — резистивный элемент, 4 — контактный слой, 5— защитное (эмалевое) покрытие.

Рис. 1.7 Общий вид и схемы конструкции резисторов типа ВС

БЛП (бороуглеродистые, лакированные, прецизионные); полупрецизионные УЛИ (углеродистые, лакированные, измерительные);

высокочастотные УНУ (углеродистые, незащищенные, ультравысокочастотные).

1.4.2. Металлодиэлектрические резисторы

Металлодиэлектрическими резисторами называют резисторы поверхностного типа, проводящим элементом которых является пленка (толщиной 0,1—0,3 мкм) специальных сплавов или металлов, осажденная методом термического испарения в вакууме на изоляционное основание (керамическую заготовку цилиндрической формы). Конструкции резисторов типа МЛТ показаны на рис. 1.8. Металлодиэлектрические резисторы предназначаются для работы в диапазоне температур -60 +200°С (тип МТ); -60 +125° С (тип МЛТ).

Номинальные мощности рассеяния выпускаемых промышленностью резисторов находятся в пределах от 0,125 до 2 Вт.

ТКС металлодиэлектрических резисторов не превышает ±2000∙10^-6 1/град. В отличие от углеродистых резисторов металлодиэлектрические резисторы могут иметь как положительный, так и отрицательный ТКС. Уровень допустимых шумов такой же, как и у углеродистых резисторов.

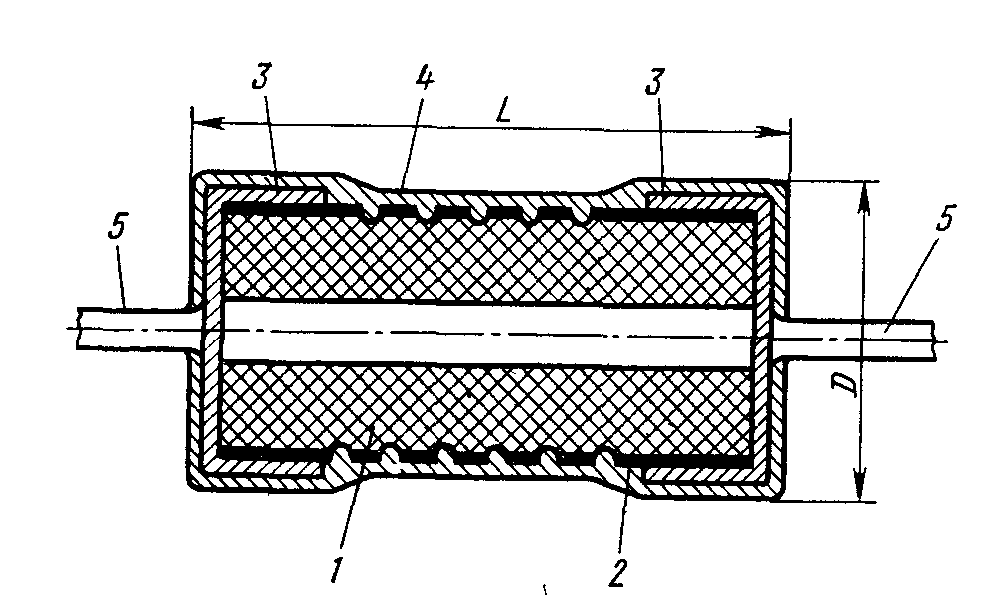

1 – керамическое основание; 2 – проводящий элемент;

3 – контактный узел; 4 – защитное покрытие, 5 – выводы

Рис. 1.8 Конструкция резисторов типа МЛТ, ОМЛТ
