Расчет несущей способности свай на вертикальную нагрузку
;
где gc — коэффициент условий работы сваи в грунте, принимаемый gc = 1;
R ‑ расчетное сопротивление грунта под нижним концом сваи, кПа (тс/м2), принимаемое по табл.1 СНиП 2.02.03-85 «Свайные фундаменты»
A — площадь опирания на грунт сваи, м2, принимаемая по площади поперечного сечения сваи брутто или по площади поперечного сечения камуфлетного уширения по его наибольшему диаметру, или по площади сваи-оболочки нетто;
u — наружный периметр поперечного сечения сваи, м;
fi — расчетное сопротивление i-го слоя грунта основания на боковой поверхности сваи, кПа (тс/м2), принимаемое по табл.2 СНиП 2.02.03-85 «Свайные фундаменты»;
hi — толщина 1-го слоя грунта, соприкасающегося с боковой поверхностью сваи, м;
gcR , gcf — коэффициенты условий работы грунта соответственно под нижним концом и на боковой поверхности сваи, учитывающие влияние способа погружения сваи на расчетные сопротивления грунта и принимаемые по табл. 3 СНиП 2.02.03-85 «Свайные фундаменты».
Площадь поперечного сечения сваи: А = 0,3·0,3 = 0,09м2;
Периметр сваи: u=0,3 ∙ 4 =1,2 м;
Глубина погружения сваи: 1,2+7,6+0,3+0,15=9,25 м;
Расчетное сопротивление грунта под нижним концом сваи:
R=6,44 МПа;
Коэффициенты
условий работы грунта под нижним концом
и боковой поверхности сваи:
;
;
Толщу грунта, прорезываемого сваей, разбиваем на слои толщиной не более 2 м:
z1=2 м - f1=0,042 МПа;
z2=3 м - f2=0,048 МПа;
z3=3,7 м – f3=0,052 МПа;
z4=4,5 м – f4=0,055 МПа;
z5=5 м – f5=0,056 МПа;
z6=6 м – f6=0,058 МПа;
z7=7 м – f7=0,060 МПа;
z8=8 м – f8=0,062 МПа;
z9=8,5 м – f9=0,063 МПа;
z10=10,1 м – f10=0,065 МПа;
Несущая способность сваи:
Требуемое количество свай в кусте равно:

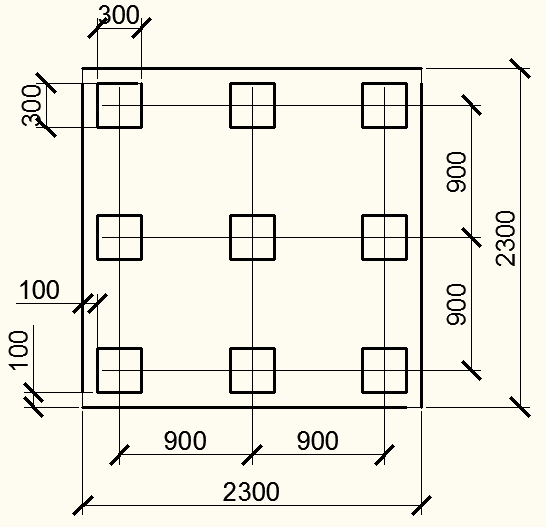

Рисунок 4. Схема свайного куста 1.
Нагрузка от ростверка при γср = γ/β = 20 кН/м3:
Полная нагрузка на сваю от сооружения и ростверка равна:
Проведем проверку свайного ростверка:
Следовательно, условие не выполнено, увеличиваем площадь поперечного сечения свай в ростверке. Принимаем сваи С8-З5, ширина грани b=350 мм, длина L=8000 мм.
Площадь поперечного сечения сваи: А = 0,35·0,35 = 0,09м2;
Периметр сваи: u=0,35 ∙ 4 =1,4 м;
Несущая способность сваи:
Требуемое количество свай в кусте равно:

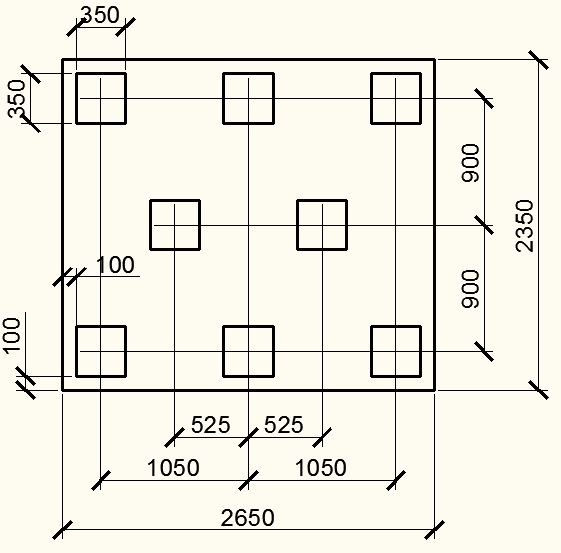

Рисунок 5. Схема свайного куста 2.
Нагрузка от ростверка при γср = γ/β = 20 кН/м3:
Полная нагрузка на сваю от сооружения и ростверка равна:
Проведем проверку свайного ростверка:
Следовательно, условие выполнено.
7.2. Расчет свай по деформациям
Средневзвешенное
расчетное значение угла внутреннего
трения грунта в пределах длины сваи:
Расчетная
нагрузка по обрезу фундамента:
Ширина подошвы условного фундамента:
;
Длина подошвы условного фундамента:
;
Вес ростверка:
Вес свай:
где 2,5 кН – вес 1 сваи;
Вес грунта в пределах объема условного фундамента:
Вес
ростверка, свай и грунта в пределах
объема условного фундамента:
;
Среднее давление на грунт под подошвой условного фундамента:
Расчетное сопротивление грунта основания условного фундамента:
;
;
;
,
т.к. прочностные характеристики грунта
(
и
с)
приняты по табл. 1-3 приложения 1 СНиП
2.02.01-83;
т.к.
b
10 м;
;
;
;
;
;
;
,
т.к. подвал в проектируемом здании не
предусмотрен;
;
;
;
Следовательно, условие выполнено.
