МИНОБР НАУКИ РФ

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

«ЛГТУ»

Кафедра строительного производства

РАСЧЁТНО-ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

по дисциплине «Основания и фундаменты»

на тему: “Фундаменты промышленного здания”

Выполнил студент гр.СА-09-2

Кашина О.П.

Принял

Чесноков А. В

Липецк 2012г.

1. З адание

Разработать проект фундамента для промышленного здания по следующим данным:

Н ормативные усилия в уровне обреза фундамента:

Ось	Постоянная нагрузка		Временные нагрузки
			снеговая		крановая			ветровая		на перекр.
	N, кН	M, кН·м	N, кН	M кН·м	N, кН	M, кН·м	Q, кН	M, кН·м	Q, кН	N, кН	M, кН·м
Б	3400	100	400	60	460	180+320	36	21		680	510

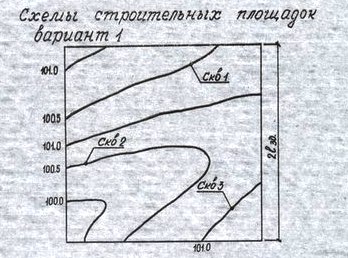

Схема строительной площадки

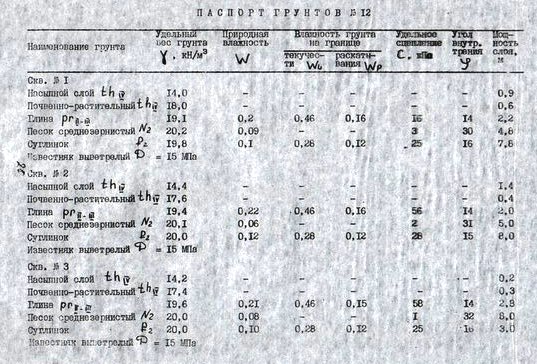

Паспорт грунтов №12

Содержание

1.Задание………………………………………………………………………...…………...2

2. Определение расчетных нагрузок ……………………………………………….……...5

2.1. Расчет оснований по предельным состояниям I и II группы………………………...5

2.2. Расчет конструкций фундаментов по предельным состояниям I и II группы …..…6

3. Анализ конструктивного решения здания……………………………………………..10

4. Оценка инженерно-геологических условий строительства…………………...……...11

4.1. Построение геологического разреза…………………………………………...……..11

4.2. Определение основных характеристик грунтов……………………………………..12

5. Выбор вида основания и типа фундамента…………………………………...……….19

5.1. Конструктивные указания по проектированию фундаментов…………………...…19

5.2. Назначение глубины заложения фундамента…………………………………...…...20

6. Расчет мелкозаглубленного фундамента по оси Б………………………………...…..21

6.1. Определение размеров подошвы ………………………………………………….…21

6.2. Определение осадки фундамента………………………………………………...…..25

7. Расчет свайного фундамента……………………………………………...…….……....28

7.1. Определение размеров фундамента……………………………………………...…..28

7.2. Расчет свай по деформациям.…………..………………………………………..…..33

7.3. Расчет свай на горизонтальные силы и изгибающие моменты……………...……..37

8. Технико-экономическое сравнение вариантов………………………………...……....45

9. Расчет конструкций фундаментов мелкого заложения по оси Б………………….….46

Библиографический список……………………………………………………..………...50

2. Определение расчетных нагрузок

2.1. Расчет оснований по предельным состояниям I и II группы

Ось Б

1 Группа:

Максимальная сила N_max кН:

N_max=1,1·3400+(1,4·400+1,1·460)·0,9+1,2·680·0,9·3= 6902,6 кН;

Соответствующий момент М_α кН·м:

М_α=100·1,1+(60·1,4+320·1,1)·0,9+1,2·510·0,9·3= 2154,8 кН·м;

Соответствующая горизонтальная сила Q_α кН:

Q_α=±36·1,1·0,9=±35,64 кН;

Максимальный момент М_max кН·м:

М_max=1,1·100+(1,4·60+1,1·320+1,4·21)·0,9+1,2·510·0,9·3=2271,26 кН·м;

Соответствующая вертикальная сила N_α кН:

N_α=3400·1,1+(400·1,4+460·1,1)·0,9+1,2·680·0,9·3= 6902,6 кН;

Соответствующая горизонтальная сила Q_α кН:

Q_α=±36·1,1·0,9±5·1,4·0,9=±41,94 кН;

Минимальная сила N_min кН:

N_min=1,1·3400= 3740 кН;

Соответствующий момент М_α кН·м:

М_α=100·1,1+21·1,4= 139,4 кН·м;

Соответствующая горизонтальная сила Q_α кН:

Q_α=±5·1,4=±7,0 кН;
