5.3.2 Отключение линии 5-4
Расчёт производится аналогичным методом и в аналогичной последовательности.
Таблица 12 – Отключение линии 5-4 без РПН
Номер узла |
Напряжение, кВ |
|
Модуль |
Угол, 0 |
|
1 |
111,855 |
-1,183 |
2 |
109,337 |
-2,030 |
3 |
105,637 |
-2,749 |
4 |
102,607 |
-3,360 |
5 |
114,847 |
-0,268 |
6 |
114,593 |
-0,164 |
7 |
115,500 |
0 |
8 |
9,945 |
-4,413 |
9 |
10,120 |
-5,733 |
10 |
9,739 |
-7,101 |
11 |
9,080 |
-7,378 |
12 |
10,650 |
-3,887 |
13 |
10,522 |
-5,053 |
Используя РПН, повысим напряжение в узлах 8,9,10,11. Результаты расчётов представим а Таблицах 13, 14.
Таблица 13 – Режим отключения линии 4-5 с РПН
Номер узла |
Напряжение, кВ |
|
Модуль |
Угол, 0 |
|
1 |
111,855 |
-1,183 |
2 |
109,337 |
-2,030 |
3 |
105,637 |
-2,749 |
4 |
102,607 |
-3,360 |
5 |
114,847 |
-0,268 |
6 |
114,593 |
-0,164 |
7 |
115,500 |
0 |
8 |
10,707 |
-4,413 |
9 |
10,691 |
-5,733 |
10 |
10,691 |
-7,101 |
11 |
10,588 |
-7,378 |
12 |
10,650 |
-3,887 |
13 |
10,522 |
-5,053 |
Таблица 14 – Результаты расчетов мощностей ветвей сети в режиме отключения ветви 4-5
№ ветви |
Номера узлов |
Мощность начала ветви, МВА |
Мощность конца ветви, МВА |
Потери мощности, МВА |
||||
Начало |
Конец |
Активная |
Реактивная |
Активная |
Реактивная |
Активные |
Реактивные |
|
1 |
7 |
1 |
72,343 |
33,624 |
70,735 |
32,784 |
1,608 |
2,543 |
2 |
1 |
2 |
45,604 |
21,144 |
44,882 |
20,431 |
0,722 |
1,142 |
3 |
2 |
3 |
33,804 |
15,010 |
32,842 |
14,617 |
0,961 |
0,928 |
4 |
3 |
4 |
26,797 |
11,768 |
26,152 |
11,646 |
0,646 |
0,623 |
6 |
5 |
7 |
-19,112 |
-9,141 |
-19,180 |
-7,860 |
0,069 |
0,138 |
7 |
1 |
8 |
25,077 |
11,290 |
25,000 |
9,600 |
0,077 |
1,690 |
8 |
2 |
9 |
11,050 |
5,282 |
11,000 |
4,410 |
0,050 |
0,872 |
9 |
3 |
10 |
6,031 |
2,779 |
6,000 |
2,230 |
0,031 |
0,549 |
10 |
4 |
11 |
26,097 |
11,297 |
26,000 |
9,150 |
0,098 |
2,147 |
11 |
5 |
12 |
19,074 |
8,917 |
19,000 |
7,460 |
0,074 |
1,457 |
12 |
7 |
6 |
5,079 |
1,738 |
5,046 |
2,764 |
0,033 |
0,032 |
13 |
6 |
13 |
5,034 |
2,260 |
5,000 |
1,750 |
0,034 |
0,510 |
|
|
|
|
Суммарные потери мощности, МВА |
4,403 |
12,631 |
||
|
|
|
|
Суммарная генерация ЛЭП, МВА |
|
5,645 |
||

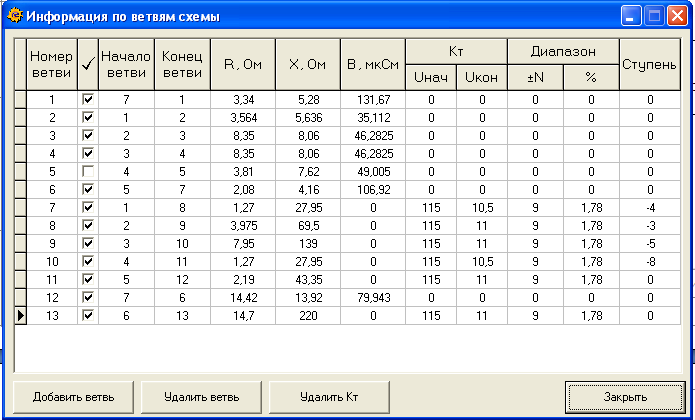

Ступени, на которые нужно установить РПН, определены с помощью программы ROOR. Данные по ступеням приведены на импорте из этой программы.
Таблица 15 – Данные по ветвям, импортированные из программы ROOR.
Основные технико-экономические показатели сети
В данном разделе проекта определяются основные показатели, характеризующие полные расходы денежных средств, необходимые для сооружения и эксплуатации сети, а также некоторые удельные экономические показатели, характеризующие обоснованность решений, принятых в процессе проектирования сети.
7.1 Расчет инвестиций и годичного обслуживания
Капиталовложения сети складываются из затрат на строительство и ремонт ЛЭП и подстанций:
где
;
-
длина линии;
-стоимость
одного километра воздушных линий,
определяем по таблице П5 приложения к
методическим указаниям.
При строительстве будут использоваться железобетонные опоры.
Таблица 16 – Показатели стоимости ВЛ
|
L линии |
Марка провода |
Количество цепей |
Стоимость 1 км линии |
Суммарные затраты |
А-1 |
24,75 |
АС-120 |
2 |
1150 |
28462,5 |
А-5 |
19,80 |
АС-150 |
2 |
1150 |
22770,0 |
1-2 |
13,20 |
АС-120 |
1 |
850 |
11220,0 |
2-3 |
18,15 |
АС-70 |
1 |
850 |
15427,5 |
3-4 |
18,15 |
АС-70 |
1 |
850 |
15427,5 |
4-5 |
18,15 |
АС-150 |
1 |
850 |
15427,5 |
А-6 |
31,35 |
АС-70 |
1 |
850 |
26647,5 |
СУММА |
|
|
|
|
135382,5 |
Норма ежегодных отчислений на ремонт и обслуживание:
тыс.р.
Суммарные капиталовложения на сооружение подстанции:
где
-
стоимость одного трансформатора
подстанции;
-
число трансформаторов на подстанции;
-
стоимость открытого распределительного
устройства;
-
стоимость распределительного устройства
низкого напряжения;
-
стоимость одной ячейки выключателя
высокого напряжения;
-
число выключателей высокого напряжения
(зависит от выбранной схемы соединений
подстанции);
-
постоянная часть затрат (зависит от
напряжения подстанции и схемы соединений);
Таблица 17 – Стоимость сооружения и обслуживания подстанций, тыс. руб.
п/ст |
Марка тр-ра |
|
Ктр |
|
ПЧЗ |
|
|
|
|
|
1 |
ТРДН 25000/110 |
2 |
5500 |
11000 |
10000 |
30000 |
1300 |
7300 |
4 |
29200 |
2 |
ТДН 10000/110 |
2 |
3700 |
7400 |
10000 |
30000 |
600 |
7300 |
3 |
21900 |
3 |
ТДН 10000/110 |
1 |
3700 |
3700 |
9000 |
15200 |
300 |
7300 |
2 |
14600 |
4 |
ТРДН 25000/110 |
2 |
5500 |
11000 |
10000 |
30000 |
130 |
7300 |
3 |
21900 |
5 |
ТДН 16000/110 |
2 |
4300 |
8600 |
10000 |
30000 |
100 |
7300 |
4 |
29200 |
6 |
ТМН 6300/110 |
1 |
3400 |
3400 |
10000 |
7600 |
300 |
7300 |
1 |
7300 |
А |
|
|
|
|
|
|
|
7300 |
6 |
43800 |
СУММА |
|
|
45100 |
59000 |
142800 |
2730 |
|
|
167900 |
|
При расчётах примем стоимость вакуумного выключателя на 10 кВ равной 100 тыс. рублей, на каждые 2 кВт мощности линии на НН нужен один вакуумный выключатель.
Норма ежегодных отчислений на ремонт и обслуживание:
тыс.р.
7.2 Расчет значений суммарных потерь активной мощности в режиме максимальных нагрузок
где
-
нагрузочные потери сети;
-
суммарные потери холостого хода
трансформаторов.
Данные по суммарной потере мощности берём из расчёта режима максимальных нагрузок в программе ROOR.
=1,572
МВт;
7.3 Расчет издержек на возмещение потерь электрической энергии в линиях и трансформаторах
Потери холостого хода в трансформаторах:
В
данном курсовом проекте
,
найдем время наибольших потерь:
Потери электрической энергии в линиях:
Стоимость потерянной электроэнергии составляет:
тыс.р.
7.4 Расчет удельной себестоимости передачи электроэнергии
7.6 Расчет КПД передачи электроэнергии
