Введение

Основным содержанием курсового проекта является проектирование электрической сети, определение параметров режима её работы, регулирование напряжения на шинах подстанции, определение основных технико-экономических показателей.

Электроснабжение пунктов 1-6 планируется осуществлять от системной подстанции «А», которая имеет распределительные устройства напряжениями 35 кВ, 110 кВ и 220 кВ. Взаимное географическое расположение пунктов потребления электроэнергии и узловой подстанции «А», длины линий, а также конфигурация сети приведены на рисунке 1.

L =31,35 км;

LА1=24,75 км;

L12=13,2 км;

L23=18,15 км;

L34=18,15 км;

L54=18,15 км;

LА5=19,8 км;

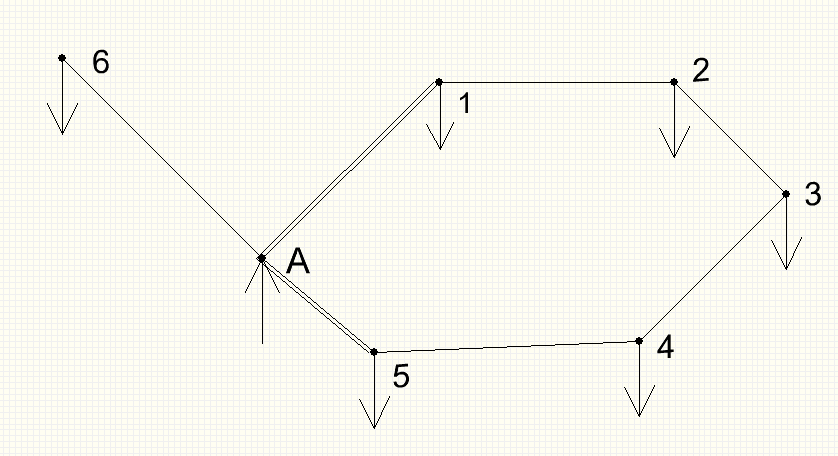

Рисунок 1 – Конфигурация сети

1 Выбор номинального напряжения сети

Номинальное напряжение определяется передаваемой активной мощностью и длиной линии электропередач.

Для определения потоков активных мощностей, протекающих по ЛЭП, линии, образующие кольцо преобразуем в цепь с двухсторонним питанием. Затем рассчитываем потоки активных мощностей в линиях без учета потерь по правилу моментов. В двухцепных линиях уменьшаем длину в два раза.

=

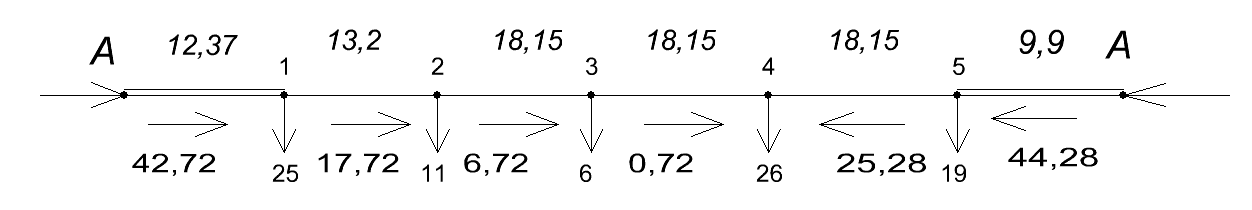

Рисунок 2 – Преобразование кольца в цепь с двухсторонним питанием

=

=

Для определения напряжения в одноцепных линиях используют формулу:

Для двухцепных линий:

4,34 кВ;

4,34 кВ;

4,34 кВ;

4,34 кВ;

В итоге получим, что все линии нужно выполнять на напряжение 110 кВ.

2.Выбор компенсирующих устройств

Компенсация реактивной мощности существенно влияет на значение мощностей нагрузок подстанций, а значит и на выбор номинальной мощности трансформаторов, сечений проводов линий электропередачи, на потери напряжения и мощности в сети.

Установка компенсирующего устройства (КУ) условно принимается на шинах низшего напряжения подстанции. Наиболее широкое распространение получили комплектные конденсаторные установки. Необходимая мощность батарей конденсаторов, устанавливаемых на каждой подстанции, набирается параллельным включение конденсаторных установок.

=0,672;

=0,646;

=0,672;

=0,698;

=0,724;

=0,620.

Реактивная мощность:

;

Экономическая (приведенная) реактивная мощность:

; где

Для обеспечения перетоков реактивной мощности по элементам сети, соответствующих величине Qпр в каждом пункте необходимо установить дополнительные компенсирующие установки мощностью:

;

Для расчета выбираем из стандартного ряда компенсирующие устройства, которые необходимо установить на подстанции для компенсации . Причем, если на подстанции установлено два трансформатора, то устанавливаются две одинаковые группы компенсирующих устройств, вырабатывающие мощность /2. (один трансформатор должен вырабатывать мощность соизмеримую с )

На п/ст 1 устанавливаем:

На п/ст 2 устанавливаем:

На п/ст 3 устанавливаем:

На п/ст 4 устанавливаем:

На п/ст 5 устанавливаем:

На п/ст 6 устанавливаем:

Результаты расчетов приведены в таблице 1.

Таблица 1 – Расчёт выбора компенсирующих устройств

№ п/ст

Pmax,

Вт

Qн,

Мвар

Qпр,

Мвар

Qку,

Мвар

,

Мвар

,

Мвар

1

25

0,83

0,672

16,8

10,0

6,8

7,2

9,6

2

11

0,84

0,646

7,106

4,4

2,706

2,7

4,406

3

6

0,83

0,672

4,032

2,4

1,632

1,8

2,23

4

26

0,82

0,698

18,148

10,4

7,748

9

9,148

5

19

0,81

0,724

13,756

7,6

6,156

6,3

7,46

6

5

0,95

0,620

3,1

2,0

1,1

1,35

1,75
