Связи между таблицами

Для созданных таблиц нужно установить связи, которые впоследствии будут использоваться при формировании запросов, создании отчетов или разработке форм. Как было отмечено выше, в БД Аттестация следует создать такие связи:

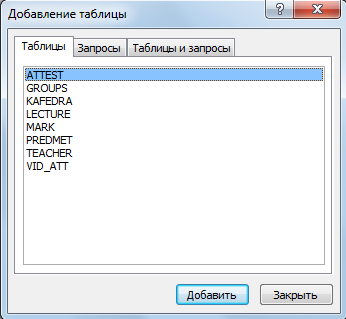

Рис. 14. Диалоговое окно Добавление таблицы

Для установки связей необходимо воспользоваться режимом Схема данных, который активируется кнопкой Схема данных на панели Связи вкладки Режим таблицы. При этом появится пустое окно Схема данных. Если ни одной связи еще не определено, автоматически откроется диалоговое окно Добавление таблицы (рис. 14), в котором на вкладке Таблицы нужно добавить поочередно все имеющиеся таблицы в схему данных (кнопкой Добавить). Затем следует закрыть окно Добавление таблицы.

Если это окно автоматические не было открыто, следует активизировать вкладку Структура, после чего на панели Связи нажать кнопку Отобразить таблицу (рис. 15) и добавить в схему требуемые таблицы описанным выше способом.

Рис. 15. Панель инструментов Связи

После выполнения указанных действий на схеме данных будут расположены все таблицы БД Аттестация, расстановку которых можно изменить по своему усмотрению (рис. 16).

Рис. 16. Таблицы БД Аттестация

Следующий этап в разработке схемы данных  установка связей между таблицами. В частности, необходимо связать таблицы TECHER и LECTURE по полю ID таким образом, чтобы каждой записи из таблицы TECHER соответствовало несколько записей таблицы LECTURE (т.к. у каждого преподавателя будет несколько дисциплин). Аналогичным образом нужно установить следующие связи:

• «один ко многим» по полю ID между таблицами KAFEDRA и TECHER (т.к. на одной кафедре работает много преподавателей):

• «один ко многим» по полю ID между таблицами PREDMET и LECTURE;

• «один ко многим» по полю ID между таблицами MARK и ATTEST;

• «один ко многим» по полю ID между таблицами PREDMET и ATTEST;

• «один ко многим» по полю ID между таблицами ATTEST и VID_ATT.

Чтобы установить связь между таблицами TECHER и LECTURE необходимо выделить в окне Схема данных поле ID в таблице TECHER и с помощью мыши, нажав ее левую кнопку, перетащить захваченное изображение на поле T_ID таблицы LECTURE, после чего кнопку отпустить. В результате появится диалоговое окно Изменение связей (рис. 17).

Рис. 17. Диалоговое окно Изменение связей

Для того чтобы в таблице LECTURE не хранились имена несу­ществующих преподавателей, в окне Изменение связей следует установить флажок Обеспечение целостности данных.

Если установлен флажок Обеспечение целостности данных, то в окне Изменение связей автоматически становятся доступны еще два флажка:

Каскадное обновление связанных полей  при изменении значения ключевого поля в «главной» таблице (TECHER) будут автоматически изменяться значения связанного поля для соответствующих записей в «подчиненной» таблице (LECTURE). В рассматриваемом случае ключевое поле ID является счетчиком, следовательно, значения этого поля не могут быть изменены пользователем, а значит устанавливать данный флажок не нужно;

Каскадное удаление связанных записей  при удалении записи из «главной» таблицы (TECHER) будут автоматически удалены те записи из «подчиненной» таблицы (LECTURE), для которых значение поля ID совпадает со значением в удаленной записи из таблицы TECHER. Эта возможность будет полезна в тех случаях, когда сведения о преподавателе удаляются из базы.

После того как выбраны поля для установления связи между таблицами, в окне Изменение связей необходимо нажать кнопку ОК, и на схеме данных созданная связь будет отображена в виде линии.

Примечание. Тип отношений между связываемыми таблицами Access распознает автоматически. В данном случае после установки флажка Обеспечение целостности данных (рис. 17) в окне схемы данных рядом с полем ID таблицы TECHER над линией связи отобразится символ «1», а рядом с таблицей LECTURE  символ бесконечности «» (т.е. установлена связь «один ко многим»).

Чтобы изменить установленную связь, необходимо выделить соответствующую линию, щелкнув по ней мышью. После этого с вязь можно удалить командой Правка \ Удалить или с помощью клавиши Delete, а также изменить, вызвав окно Изменение связи командой Связи \ Изменить связь или двойным щелчком мыши по линии связи.

Если требуется скрыть какую-либо таблицу на схеме данных, нужно щелкнуть по таблице и нажать на панели Связи кнопку Скрыть таблицу.

После того как все связи между таблицами установлены, схема данных для БД Аттестация примет вид, показанный на рис. 18.

Рис. 18. Итоговая схема данных для таблиц БД Аттестация
