6. Построение поперечного профиля

Поперечный профиль вычерчивается в масштабе 1:100 на пикете 372+00, что соответствует сечению I-I на масштабной схеме станции.

Для этого вначале наносим сетку профиля в соответствии с размерами. Междупутные и другие расстояния принимаем из плана станции.

1.Определяем по горизонтали путем интерполяции отметки земли по оси II главного пути (базиса) в точках. _з=223,66

2. Для получения проектных отметок вначале определяем отметку исходной точки, которая находится посередине между главными путями. Для этого вначале вычисляем отметку бровки земляного полотна в сечении I-I, которая имела место до сооружения станции:

H_БЗП= Н_у + i_* l_*10^-3 , (4)

Где Н_у - отметка бровки земляного полотна на уклоноуказателе

l– расстояние от уклоноуказателя до сечения I-I, м;

i – проектный уклон станционной площадки.

H_БЗП =225 – 1*0.001*500=224,5 м

3.Отметка исходной точки

Н_исх=Н_бзп+h_сл

Н_исх=224,5+0,2=224,7 м

4. Проектные отметки остальных точек в сечение вычисляем, вычитая из отметки исходной точки произведения соответствующих расстояний на поперечный уклон земляного полотна, и вписываем их в сетку. По полученным отметкам вычерчиваем верхнюю часть профиля, предварительно задавшись условным горизонтом, от которого откладываем в масштабе вертикальные расстояния.

Н_п= Н_исх – i*l* (5)

е – расстояние от рассматриваемого пути до исходной точки;

Н_п^I,II= 224,7 - 0,01_*2,65* =224,67 м;

Н_п³= 224,7 - 0,01_*(2,65+7,5) * =224,6 м;

Н_п⁵= 224,7 0,01_*(2,65+7,5+5,30) * =224,54 м;

Н_п⁶= 224,7 - 0,01_*(2,65+7,5+5,30+11,80) * =224,43 м;

Н_п⁷= 224,7 - 0,01_*(2,65+7,5+5,30+11,80+4,80) * =224,38 м;

Н_п⁴= 224,7 - 0,01_*(2,65+5,3) * =224,62 м

5. Определяем отметки головок рельсов, прибавляя к проектным отметкам земляного полотна толщину балласта под шпалой, толщину шпалы, подкладки и высоту рельса.

H_пгр=Н_п+b_бс+b_шп+b_пдк+h_рс, (6)

где b_бс – толщина балластного слоя;

b_шп – толщина шпалы – 0,18 м на главных путях, 0,16 м – на остальных путях;

b_пдк – толщина подкладки – 0,01 м;

h_рс – высота рельсов – Р65 – 0,18 м;

^{224,67+0.55+0.18+0.01+0.18=225,59 м}

^{224,6+0.3+0.16+0.01+0.18=225,25 м}

^{224,54+0.3+0.16+0.01+0.18=225,19 м}

^{224,43+0.25+0.16+0.01+0.18=225,03 м}

^{224,38+0.25+0.16+0.01+0.18=224,98 м}

После подсчета отметок головок рельсов проверяем, чтобы разность этих отметок на смежных путях не превышала 0,15 м. Таким образом, Отметки головок рельсов принимают новые значения.

7. Определение объёмов работ по сооружению станции

7.1 Объём земляных работ.

Объем земляных работ определяется на основании плана станции, продольного и поперечного профиля. В данной работе объем земляных работ определяется приближенным способом. На каждом пикете, а также в характерных точках плана, где происходит изменение ширины земляного полотна, определяется площадь поперечного сечения земляного полотна:

(7)

где В - ширина земляного полотна поверху, м;

h_р - рабочая отметка, представляющая собой высоту насыпи или глубину выемки, м;

m - крутизна откосов земляного полотна, принимаем m =1,5.

Ширина земляного полотна в каждом сечении определяется по формуле:

(8)

где ∑е - сумма междупутных расстояний, м;

b_1, b₂- расстояние от оси крайних путей до бровки земляного полотна. Для главных и других станционных путей, кроме вытяжных, эти расстояния принимаются на линиях I категории 3,5 м. Для вытяжных путей принимается не менее 3,25 м независимо от категории линии

B

b 1 I II b 2

e 1 e 2 e 3 e 4

1:m h 1:m

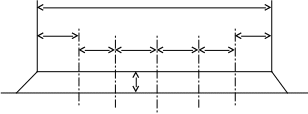

Рис. 1. Схема для определения ширины земляного полотна при подсчете объема земляных работ

Рабочая отметка определяется из выражения:

(9)

где H_пр - проектная отметка бровки земляного полотна соответствующем сечении, м;

H_з - отметка земли в том же сечении, м.

Проектные отметки для каждого сечения определяются, исходя из отметок, приведенных на уклоноуказателях, величины продольного уклона станционной площадки на рассматриваемом участке и расстояния от уклоноуказателя до соответствующего сечения по формуле:

(10)

Отметки земли определяются в средней точке земляного полотна по горизонталям путем интерполяции.

Зная площади смежных поперечных сечений F₁,F₂, расстояние между ними Δl, можно определить объем земляных работ V по формуле:

(11)

где .

Подсчет объемов земляных работ приводится в табл. 1.

Таблица 1

Пикеты и плюсы	Проектная отметка, Нпр, м	Отметка земли, Нз, м	Рабочая отметка hp, м	Ширина земляного полотна В, м	Площадь сечения поперечника		Расстояние, L, м	Объём земляных работ, V
					F	Fср		Насыпь +	Выемка -
1	2	3	4	5	6	7	8	9	10
ПК362	226,00	224,81	1,19	11,1	15,33	18,43	34	627
ПК362+34	225,93	224,73	1,20	11,1	15,48
				18,6	24,48	18,09	76	1375
ПК363	225,80	224,68	1,12	11,1	14,31
						17,86	100	1786
ПК364	225,60	224,63	0,97	18,6	19,45
						14,49	100	1449
ПК365	225,40	224,58	0,82	18,6	16,26
						11,29	100	1129
ПК366	225,20	224,55	0,65	18,6	12,72
						7,86	100	786
ПК367	225,00	224,52	0,48	19,8	9,85
						5,87	100	587
ПК368	224,90	224,61	0,29	19,8	5,87
						9,80	100	980
ПК369	224,80	224,51	0,29	19,8	5,87
						23,29	100	2329
ПК370	224,70	224,17	0,53	25,1	13,72
						36,94	100	3694
ПК371	224,60	223,81	0,79	40,4	32,85
						43,03	100	4303
ПК372	224,50	223,65	0,85	47	41,03
						41,86	100	4186
ПК373	224,40	223,46	0,94	46,5	45,04
						37,82	100	3782
ПК374	224,30	223,28	1,02	36,4	38,69
						40,70	100	4070
ПК375	224,20	223,05	1,15	30,4	36,94
						47,07	100	4707
ПК376	224,10	222,73	1,37	30,4	44,46
						53,02	100	5302
ПК377	224,00	222,48	1,52	30,4	49,67
						55,97	100	5597
ПК378	223,90	222,19	1,71	30,4	56,37
						59,35	100	5935
ПК379	223,80	221,82	1,98	25,1	55,58
						69,26	100	6926
ПК380	223,70	221,48	2,22	25,1	63,11
						80,06	100	8006
ПК381	223,60	221,00	2,60	25,1	75,40
						80,99	100	8099
ПК382	223,60	220,72	2,88	25,1	84,73
						81,26	100	8126
ПК383	223,60	220,45	3,15	19,8	77,25
						78,88	100	7888
ПК384	223,60	220,18	3,42	19,8	85,26
						91,20	14	1277
ПК384+14	223,60	220,09	3,51	19,8	87,98
				12,8	63,41	85,89	86	7387
ПК385	223,60	219,88	3,72	19,8	94,41
						81,55	100	8155
ПК386	223,60	219,43	4,17	12,3	77,37
						42,86	100	4286
ПК387	223,60	219,10	4,50	12,3	85,73
							Итого	75655
