7. Расчет напряжения короткого замыкания
7.1. Реактивная составляющая напряжения короткого замыкания Uкз.р. (см п.5.5.5).
7.2. Активная составляющая напряжения к.з.
7.3. Полное напряжение к.з.
%
8. Расчет потерь и тока холостого хода
8
.1.
Расчет массы магнитопровода

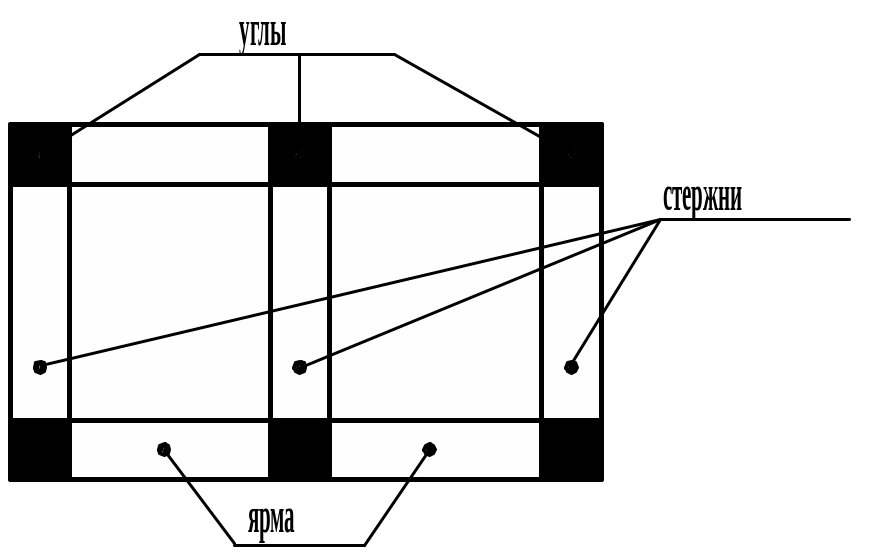

Рис. 8.1. Подразделения активной стали магнитопровода на участки
8.1.1. Масса стержней магнитопровода (рис.8.1)
,
где Кзап = 0,96 – коэффициент электротехнической стали с жаростойким покрытием;
ст = 7,65.103 кг/м3 – плотность электротехнической стали;
-
объем стержней.
8.1.2. Масса углов магнитопровода
,
где
- объем угла.
8.1.3. Масса ярм магнитопровода
,
где
;
Кус.яр = 1,02 – коэффициент усиления ярма.
8.1.4. Полная масса магнитопровода
8.2. Потери холостого хода
где
Pстерж
,
Рярм
, Ругл
– удельные потери Рхх
, соответствующие индукциям
Вст
,
,
– определяются по таблице 8.1.;
Рстык
– удельные потери в стыке
магнитопровода, соответствующей индукции
,
(при косом стыке ), где
nстык
= 8;
Кр.отв. , Кр.тех. , Кр.прес. , Кр.ф.яр. , Кр.шихт.яр. – коэффициенты увеличения потерь на соответствующих участках магнитопровода вследствие конструкции и технологии изготовления магнитопровода.
8.3. Намагничивающая мощность, потребляемая трансформатором при холостом ходе
где qстерж , qярм , qугл - удельная намагничивающая мощность, соответствующих индукций;
qстык - удельная намагничивающая мощность в стыках магнитопровода;
Кq.отв , Кq.техн , Кq.прес , Кq.ф.яр , Кq.шихт.яр – коэффициенты увеличения мощности на соответствующих участках магнитопровода вследствие конструкции и технологии изготовления магнитопровода.
В современных конструкциях магнитопровода опрессовка пластин выполняется при помощи бандажей, не требующих отверстий в активной стали, поэтому
Эти коэффициенты учитывают влияние технологических факторов (резки, вальцовки) на электромагнитные характеристики магнитопровода.
Восстановление электромагнитных свойств стали, нарушенных ее технологической обработкой, можно достичь последующим высокотемпературным отжигом стали (при 790…830С). Влияние отжига определяется количественно: Кр.техн. = 1, Кq.техн. = 1. Перешихтовка пластин верхнего ярма для монтажа обмотки является причиной увеличения потерь и намагничивающей мощности, что учитывается коэффициентами: Кр.шихт.яр =1,02…1,05 и Кq.шихт.яр = 1,02…1,05. Меньшее значение коэффициента относится к магнитопроводам, имеющим Дст < 0,5 , а большее – к магнитопроводам, имеющим Дст > 0,5.
Увеличение потерь и намагничивающей мощности при опрессовке магнитопровода учитывается коэффициентами Кр.прес = 1,02 и Кq.прес = 1,02. Если сечение ярма полностью повторяет форму сечения стержня Кр.ф.яр = 1, Кq.ф.яр = 1. Для одно и двухступенчатой формы сечения ярма Кр.ф.яр = 1,04…1,06 , Кq.ф.яр = 1,04…1,06.
8.4. Реактивная составляющая тока холостого хода
8.5. Активная составляющая холостого хода
Полный ток холостого хода
Таблица 8.1
