Расстояния межу вводами в свету
| Класс напряжения, кВ | Расстояния между осями вводов, не менее, мм | |||
| ВН | НН | Д | Е | К |
| 35 | 10 | 300 | 110 | 315 |
| 110 | 10 | 840 | 110 | 880 |
| 130,150 | 10 | 1175 | 110 | 1220 |
| 220 | 10 | 1700 | 110 | 1750 |
Таблица 11.2.
Минимально допустимые изоляционные расстояния
| Класс напряжения, кВ | 150 | 130 | 110 | 10 | 6,6 | ||
| Испытательное напряжение, кВ | 230 | 200 | 200 | 35 | 25 | ||
| Изоляционные промежутки с учетом допуска на размеры | Обмотка РО – линейный отвод НН, S1, мм | 180 | 170 | 170 | - | - | |
| Линейный отвод ВН – - регулировочные отводы ВН, S2 , мм | 200 | 190 | 190 | - | - | ||
| Регулировочные отводы ВН – стенка бака, S3 , мм | 120 | 100 | 100 | - | - | ||
| Контакты переключателя ВН – обмотка РО, S7 , мм | 260 | 240 | 240 | - | - | ||
| Ввод ВН – стенка бака, S8 , S9 , мм | 160 | 140 | 140 | - | - | ||
| Обмотка РО – линейный отвод НН, S4 , мм | - | - | - | 90 | 90 | ||
| Линейный отвод НН– отвод НН других фаз, S5, мм | - | - | - | 50 | 50 | ||
| Отводы НН – стенка бака, S6 , мм | - | - | - | 100 | 100 | ||
| Диаметры изолированных отводов | Отвод ВН, d1 , мм | 30 | 25 | 25 | - | - | |
| Отвод РО, d2 , мм | 25 | 20 | 20 | - | - | ||
| Отвод НН, d3 , мм | - | - | - | 20 | 20 | ||
Таблица 11.3.
Основные данные вводов ВН
| Условное обозначение ввода | Номинальное напряжение , кВ | Номинальный ток , А | Длинна ввода, А, мм | Длинна нижней части ввода, В ,мм | Диаметр трансформато-ра тока Д2, мм, | Диаметр проходного фланца Д1, мм |
| ГБМТ 0-90 110/1000 | 110 | 1000 | 2525 | 125 | 420 | 420 |
| ГБМТ 0-45 110/630 | 110 | 630 | 2390 | 663 | 190 | 350 |
| ГБМТ 0-45 132/200 | 132 | 200 | 2880 | 1080 | 450 | 420 |
| ГБМТ 0-45 132/1000 | 132 | 1000 | 3005 | 1090 | 420 | 450 |
| ГБМТ 0-45 150/630 | 150 | 630 | 2949 | 848 | 250 | 350 |
| ГБМТ 0-45 150/2000 | 150 | 2000 | 3212 | 996 | 400 | 420 |


Рис.11.1. Компоновка активной части трансформатора в баке

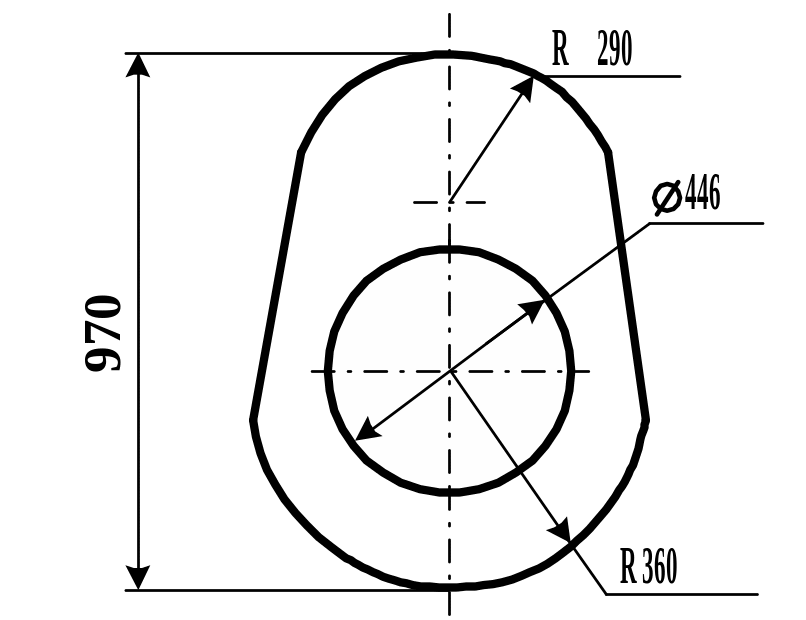

Рис.11.2. Основные размеры опорного фланца переключающего устройства РПН


Рис. 11.3. Ввод ВН
