Министерство образования и науки, молодежи и спорта Украины
Одесская государственная академия строительства и архитектуры
Кафедра технологий строительного производства
Курсовая работа
по дисциплине
"Технология прокладки наружных инженерных сетей"
Выполнила:
ст.гр. ТВ-394
Гребенчукова А.В.
Принял:
к.т.н. Бабиченко В.Я.
№ з.к. 10036
Одесса 2012
Содержание
Исходные данные
Введение
Подсчет обьемов земельных работ
Ведомость объемов работ
Калькуляция трудовых затрат и заработной платы
Уравновешивание частных потоков
Определение продолжительности уравновешенных частных потоков
Уравновешивание частных потоков
Расчет параметров потока матричным методом
Построение циклограммы и графика изменения численности робочих
Техника безопасности и охрана труда, экологическая и пожарная безопасность
Технико – экономические показатели проекта
Список литературы
1 Исходные данные
-
Диаметр труб в мм по участкам
Длина участка
Размеры колодцев
Уч.1. d=322 мм
Уч.2. d=279 мм
Уч.3. d=279 мм
Уч.4. d=322 мм
Уч.5. d=279 мм
Уч.1. l=1300 м
Уч.2. l=1080 м
Уч.3. l=1300 м
Уч.4. l=1080 м
Уч.5. l= 650 м
Уч.1. d=2500 мм
Уч.2. d=2500 мм
Уч.3. d=2000 мм
Уч.4. d=1000 мм
Уч.5. d=2000 мм
Материал труб: асбестоцементные.
Группа грунта 4 (плотные глины)
Глубина промерзання грунта -1,0 м.
2 Введение
В настоящее время проводится большая работа по улучшению санитарного состояния населённых пунктов и окружающей среды. Для этой цели завершается в основном обеспечение городского населения централизованным водоснабжением, прокладываются сети канализации, строятся и реконструируются очистные сооружения для природных и сточных вод.
Выполнение намеченной программы по благоустройству населённых пунктов, улучшению коммунального обслуживания населения, сохранению окружающей среды требуют значительных капиталовложений.
Непрерывный рост капитальных вложений на создание водопроводно-коммунального хозяйства требует всемерного повышения их экономической эффективности на всех стадиях осуществления строительства: при проектировании, планировании и производстве работ.
В проектах должны быть приняты такие решения, которые позволяли бы сократить затраты труда, денежных средств, материально-технических ресурсов по сравнению с аналогичными действующими объектами, как на стадии строительства, так и во время эксплуатации.
Однако, важно не только выбрать рациональные конструктивные решения, но разработать также правильные методы производства и технологии в строительстве трубопроводов.
В настоящих методических указаниях ставится задача научить студента выбирать рациональные методы производства и технологии строительства работ.
3 Подсчет объемов земляных работ.
Расчет объемов земляных работ проводим в соответствии ДБН Д.2.2-22-99 и ДБН Д.2.2-23-99, при этом определяем глубину траншеи, ширину и крутизну откосов.
Подсчет объемов земляных работ производится по участкам, в соответствии с принятым сечением траншеи (рис. 1) .

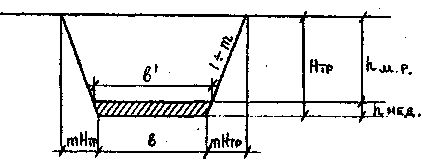

Рис.1. Поперечное сечение траншеи.
Где:
Нтр - глубина траншеи; м. (соответствует средней расчетной отметке на рассматриваемом участке, для коллектора),м.
hм.р. - глубина механизированной разработки грунта в траншее, м.
hнед. - величина недобора грунта экскаватором (табл.3), м.
- ширина траншеи
по низу с учетом недобора грунта
экскаватором, м.
- ширина траншеи
по низу, м.
m - показатель крутизны откоса траншей
m = 0,5
b - ширина траншеи
Глубина траншеи для устройства водопровода рассчитывается по формуле:
Нтр= hгл + d,
Нтр1 = 1+0,5 = 1,5 м
где:
hгл- глубина промерзания грунта
d – наружный диаметр трубопровода
Объем грунта, разрабатываемого экскаватором в траншее:
(м3)
Vмртр1 = (1,45+0,25*2,15)х2,15*438= 590,01м3
Vмртр2 = (1,45+0,25*2,42)х2,42*402=590,02м3
Vмртр3 = (1,45+0,25*2,21)х2,21*324= 397,06м3
Vмртр4 = (1,55+0,25*1,93)х1,93*244 =228,8м3
Vмртр5 = (1,65+0,25*2,09)х2,09*244= 268,13м3
hм.р. = Нтр -hнед (м)
hмр1 = 2,25-0,1= 2,15м
hмр2 = 2,52-0,1= 2,42м
hмр3 = 2,31-0,1= 2,21м
hмр4 = 2,03-0,1= 1,93м
hмр5 = 2,19-0,1= 2,09м
= Lуч
– Lx
х
nk
(м)
lтр1 = 1300-2,5*26 = 1235м
lтр2 = 1080-2,5*21 = 1027,5м
lтр3 = 1300-2*26 = 1248м
lтр4 = 1080-1*21 = 1056м
lтр5 = 650-2*13 = 624м
где: - длина траншеи без учета котлованов под колодцы, м.
Lуч - длина участка между двумя соседними точками продольного профиля, м.
nk - - количество колодцев на участие, шт.
(шт.)
nk1 =1300/50=26
nk2 = 1080/50=21
nk3 = 1300/50=26
nk4 = 1080/50=21
nk5 = 650/50=13
Объем занимаемый трубопроводом:
Vтр1 = 3,14*0,3222*250/4 = 20,34м3
Vтр2 = 3,14*2792*250/4 = 15,27м3
Vтр3 = 3,14*0,2792*200/4 = 12,21м3
Vтр4 = 3,14*0,3222*100 /4 = 8,5м3
Vтр5 = 3,14*0,32* 6,5/4 = 3,9м3
Необходимость ручной разработки грунта возникает при рытье приямков под стыки трубопроводов и других видов работ.
Приямки для монтажа и заделки стыковых соединений, раструбных и соединяемых на муфтах труб диаметром до 300 мм следует отрывать непосредственно перед укладкой каждой трубы.
Vмркол1 = 2*2*26*1.7 = 176.8м3
Vмркол2 = 2*2*13*1.7 =88.4м3
Vмркол3 = 2*2*21*1.7 = 142.8м3
Vмркол4 = 2*2*21*1.7 =142.8м3
Vмркол5 = 2*2*26*1.7 = 176.8м3
Объем грунта разрабатываемого экскаватором:
Vмр1 = 590,01+58,8 = 648,8м3
Vмр2 = 590,02+43,5 = 633,5м3
Vмр3 = 397,06+30,1 = 427,2м3
Vмр4 = 228,8+26,8 = 315,6м3
Vмр5 = 268,13+28,7 = 296,8м3
Объем недобора (ручной доработки) грунта:
Vнед1 = (1,2+0,25*0,1)*0,1*1300 = 209 м3
Vнед2 = (1,2+0,25*0,1)*0,1*1080 = 173 м3
Vнед3 = (1,2+0,25*0,1)*0,1*1300= 205 м3
Vнед4 = (1,2+0,25*0,1)*0,1*1080 = 189 м3
Vнед5 = (1,2+0,25*0,1)*0,1*650 = 103 м3
где:
- объем
грунта;
Объем грунта ручной доработки:
Vр.дор.1 = 1,6+5,98 =7,6 м3
Vр.дор.2 = 1,4+5,9 = 7,3м3
Vр.дор.3 = 1,2+3,97= 5,2м3
Vр.дор.4 = 0,94+2,3 =3,2 м3
Vр.дор.5 = 1+2,7 = 3,7м3
Полный объем траншеи:
Vполн1 = 648,8+7,6 =656,4 м3
Vполн2 = 633,5+7,3=640,8м3
Vполн3 = 427,2+5,2=432,4 м3
Vполн4 = 315,6+3,2 =318,8 м3
Vполн5 = 296,8+3,7 =300,5м3
Объем грунта обратной засыпки:
Vоз=Vчз+Vmз x Кор
Vоз1 = (755+1468)/1,3 = 2890м3
Vоз2 = (595+1264)/1,3 = 2404м3
Vоз3 = (724+1522)/1,3 = 2920м3
Vоз4 = (515+1385)/1,3=2470м3
Vоз5 = (362+761)/1,3 =1460м3
где:
- объем
частичной засыпки с подбивкой пазух
вручную, м3
- полная
засыпка грунта механизмами, м3
-
коэффициент
остаточного разрыхления = (1,03-1,06).
После проверки правильности прокладки трубопроводов выполняется обратная засыпка траншей, которую проводят в два этапа: сначала засыпают пазухи, а затем присыпают трубопроводы вручную на высоту 0,2 м. Механизированную засыпку осуществляют бульдозером.
Крепления необходимо удалять по мере засыпки. Одновременно удаляют не более трех досок по вертикали. Если грунты сыпучие, то крепление разбирают по одной доске, переставляя распорки. При небезопасном удалении креплений (в плывунах и т.п.), их оставляют в грунте или частично разбирают.
Объем частичной засыпки с подбивкой пазух:
Vчз1
=
[(1,2+0,7)*0,4-
]*450+5,98=
456,6м3
Vчз2 = [(1,2+0,7)*0,4- ]*410+5,9= 416,5м3
Vчз3
=
[(1,2+0,7)*0,4-
]*330+3,97=
334,6м3
Vчз4
=
[(1,2+0,75)*0,45-
]*250+2,3=
253,01м3
Vчз5
=
[(1,2+0,8)*0,5-
]*250+2,7=
253,63м3
где:
= D+
0,2 – для асбестоцементных труб, м.
Объем механизированной полной засыпки:
Vмз1 = 656,4-(1,4+0,25*0,7)*0,4*450-(3,14х0,04/4)*2,25*6 = 373,32м3
Vмз2 = 640,8-(1,4+0,25*0,7)*0,4*410-(3,14х0,04/4)*2,52*4 =382,8м3
Vмз3 = 432,4-(1,4+0,25*0,7)*0,4*410-(3,14х0,04/4)*2,31*4 =224,72 м3
Vмз4 = 318,8-(1,5+0,25*0,75)*0,45*250-(3,14х0,625/4)*2,03*3 = 127,85м3
Vмз5 = 300,5-(1,6+0,25*0,8)*0,5*250-(3,14х0,09/4)*2,19*3 =75,96м3
Объем грунта, подлежащего вывозу:
Vвыв1 = (173+44)*1,3=282 м3
Vвыв2 = (113+22)*1,3=176 м3
Vвыв3 = (137+44)*1,3=235 м3
Vвыв4 = (147+35)*1,3=237 м3
Vвыв5 = (68+21)*1,3=116 м3
Для определения объема грунта, вытесняемого прокладкой подземных сооружений, используем табл.4,6 и 4,7 методических указаний.

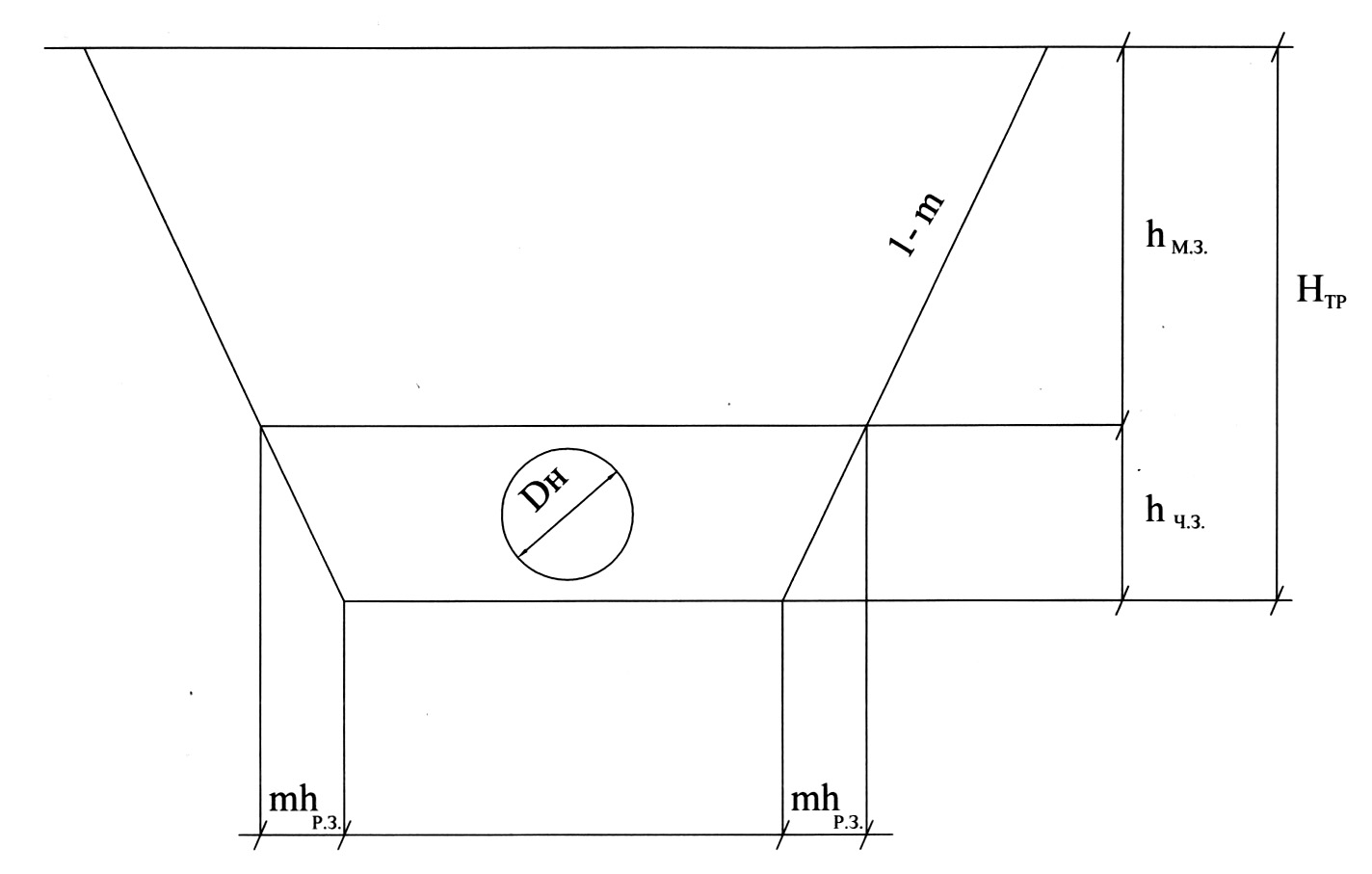

Рис. 2 Поперечное сечение траншеи
