2. Нитяной дальномер

Нитяной дальномер имеется в зрительных трубах теодолитов, нивелиров, кипрегелей. На сетке нитей имеются параллельные горизонтальные нити: одна проходит через центр сетки нитей, а две другие - симметрично средней нити - дальномерные, на рис. 18 эти нити проходят через точки а и b перпендикулярно плоскости рисунка. Расстояние между этими нитями постоянно.

Из геометрической оптики известно, что лучи AF и BF от рейки, установленной в точке N, пройдя через фокус F объектива и преломившись в объективе, далее идут параллельно оптической оси KF. Из подобных треугольников ABF и a'b'F имеем

,

откуда

,

где - коэффициент дальномера, постоянный для данного прибора.

На рис. 18 расстояние D от оси вращения прибора, установленного над точкой М, до рейки, установленной в точке N,

где - постоянная нитяного дальномера.

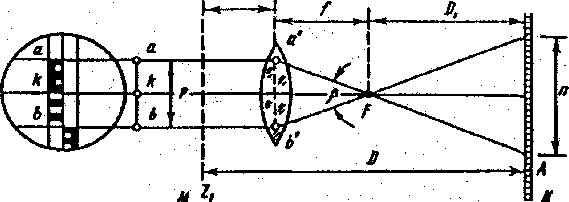

Рис. 18. Схема определения расстояний нитяным дальномером

В трубах с внутренней фокусировкой эквивалентное фокусное расстояние изменяется в зависимости от длины измеряемой линии, но эти изменения небольшие, поэтому полагают

.

Тогда

,

.

Поправку определяют путем измерения нитяным дальномером различных известных горизонтальных расстояний ( ).

По результатам измерений составляют таблицу или строят график зависимости AD от расстояния D. Значение AD невелико, поэтому при решении многих задач его не учитывают, в этом случае

,

При К =100 параллактический угол = 34,38'. В качестве дальномерных используют рейки для технического нивелирования с сантиметровой ценой деления.

3. Технические средства измерения отметок и превышений точек

   1. Классификация нивелиров

Нивелир позволяет определить превышения горизонтальным визирным лучом, поэтому конструкция нивелира должна обеспечивать горизонтальность луча визирования. Основными деталями нивелира являются: подставка с подъемными винтами и размещенные на алидадной части, имеющей ось вращения, зрительная труба, цилиндрический уровень или компенсатор, круглый уровень.

В зависимости от метода приведения визирной оси в горизонтальное положение имеются два типа нивелиров: с уровнем при зрительной трубе и компенсатором, позволяющим автоматически приводить визирную ось в горизонтальное положение.

Согласно ГОСТ 10528-76 "Нивелиры. Общие технические условия" выпускают три типа нивелиров: высокоточные, точные и технические. В названии нивелира рядом с буквой Н цифрой обозначают допустимую среднюю квадратическую ошибку измерения превышения на 1 км двойного нивелирного хода. Нивелиры с компенсатором в названии имеют букву К, а с лимбом - Л. Все современные нивелиры с уровнями имеют элевационные винты, являются глухими, т.е. труба наглухо скреплена с цилиндрическим уровнем. Нивелиры с компенсатором позволяют увеличить производительность труда примерно на 15-25%.

Компенсаторы классифицируют [2]: по способу компенсации (с подвижной сеткой, с подвижным объективом, с поворотом и смещением визирного луча); по средствам компенсации (оптические, механические, оптико-механические, жидкостные); по типу демпфера (воздушные, магнитные); по виду подвески (на подшипниках, на нитях, пружине) и др.
