6. Электронные теодолиты

В новых высокоточных теодолитах, выпуск которых начат несколько лет назад, используется система отсчета с оптико-электронным сканированием, позволяющая автоматизировать процесс угловых измерений и повысить приборную точность. К таким приборам относится теодолит T2000S фирмы "Вильд Хербругг" (Швейцария) [1]. Зрительная труба в этом теодолите имеет прямое изображение и увеличение 26, 35, 43 и 59х. Имеется два режима работы: простой - для высокоточных угловых измерений, и следящий - для наблюдения за подвижной целью. Точность отсчета по кругам - 1, или - по усмотрению наблюдателя. Отсчеты выражаются в градусах или гонах (1/400 части окружности).

Теодолит имеет дисплейную панель управления и регистра* тор. Клавишами задают режим работы теодолита, на экран дисплея выводятся значения измеренных углов. Регистратор хранит записанную информацию, ведет математическую обработку результатов измерений согласно с заданной программой. К регистратору можно подключить, компьютер. T2000S прост в обращении, надежен и обеспечивает высокую точность измерений ( без учета влияния внешней среды).

7. Лазерный теодолит

В этом приборе визирная ось воспроизводится узконаправленным пучком света. Лазерные теодолиты целесообразно использовать для разбивочных работ при строительстве дорог, мостов, зданий, сооружений и т.п. В отечественных лазерных теодолитах ЛТ-75 (для больших расстояний), ЛТ-56 (для разбивочных работ на стройплощадках), созданных на базе лазеров ЛГ-75, ЛГ-56, излучатель перекладывается в лагерах.

В

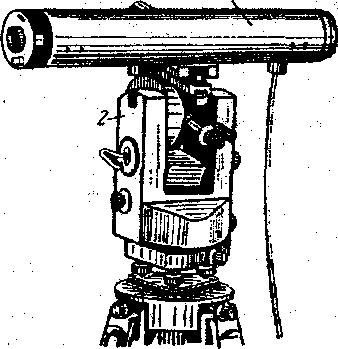

Рисунок 14. лазерный теодолит

настоящее время в нашей стране и за рубежом выпускают лазерные насадки к теодолитам, при этом ось светового пучка должна совпадать с визирной осью зрительной трубы. Достигается это с помощью призм, направляющих пучок лазерного излучения в окуляр трубы.

В лазерном теодолите фирмы "Отто Феннель" (ФРГ) лазер 1 смонтирован на теодолите 2, при этом луч лазера выходит параллельно визирной оси. Лазерные теодолиты выпускают фирмы Великобритании, Бельгии, Франции, Польши и других стран.

2. Технические средства для линейных измерений

Для непосредственного измерения отрезков линий используют ленты, рулетки, проволоки. Чаще всего применяют стальные ленты землемерные (ЛЗ) длиной 20, 24, 50 м, шириной 10-15 мм и толщиной 0,4-0,5 мм, к концам ленты прикреплены ручки. После измерений ленту наматывают на специальное кольцо (рис. 15,а). В комплект входят 6 или 11 шпилек.

Длина ленты равна расстоянию между штрихами 3 (рис. 15, б) на ее концах, против концевых штрихов имеются вырезы для шпилек, которыми лента закрепляется на поверхности земли при измерениях. На ленте специальными пластинами отмечены метры, круглыми заклепками - полуметры и отверстиями - дециметры. Отсчеты с точностью до сантиметров оценивают на глаз как десятые доли дециметра.

Рис. 15. Мерные ленты и рулетка: а - лента на кольце; б - лента ЛЗ: 1 - вырезы для шпильки; 3 - штрихи ленты; 4 - пластинки с обозначением метров; 5 - дециметровые отверстия: в - шкалы ленты ЛЗЩ; г- стальная рулетка на крестовине; д - рулетка в футляре.

Для измерения линий с более высокой точностью используют шкаловые ленты типа ЛЗШ длиной 20, 24 или 50м (рис. 82, в). Концы этих лент имеют шкалы с миллиметровыми делениями (подписаны сантиметровые штрихи). Расстояние между нулевыми делениями шкал равно длине ленты.

Кроме того, для измерения расстояний используют металлические рулетки на крестовине длиной 50, 75 и 100 м (рис. 82, г) с ценой деления 1 мм на первом дециметре и 10 мм - на других частях рулетки и металлические рулетки на вилке длиной 20, 30, 50 м. Для натяжения рулеток с силой 98Н используют пружинные динамометры. Используют также металлические и тесменные рулетки в футляре (рис. 15, д).

Для высокоточных линейных измерений применяют базисные приборы.
