Технические нивелиры
Технические нивелиры используют для нивелирования IV класса и для технического нивелирования.

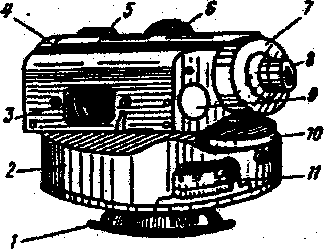

Рис. 27. Нивелир H-10КЛ (НТ):
1 - шаровая пята; 2 - кожух; 3 - цилиндрический уровень; 4 - объектив; 5 - зрительная труба; 6 - головка фокусирующе¬го устройства; 7 - крышка окулярной трубки; 8 - окуляр; 9 - крышка исправительных винтов цилиндрического уровня; 10 - элевационный винт; 11 - горизонтальный лимб
Нивелир Н-10 и Н-10Л с уровнем (рис. 27) изготовлялся с шаровой пятой и специальным штативом под шифром НТ(Н-Ш). Нивелир 2Н-10Л - вторая модель с уровнем, элевационным винтом и лимбом на обычной подставке с подъемными винтами. Зрительная труба с внутренней фокусировкой с увеличением 22х и обратным изображением, цилиндрический уровень имеет цену деления 45*72 мм, цена деления лимба 1°, средняя квадратическая ошибка на 1 км двойного хода 10мм. В комплект нивелира 2Н-10Л входят шашечные рейки типа РН-10 по ГОСТу Л1158-83 и штатив ШР-120 по ГОСТу 11897-78.
Нивелиры с компенсатором Н-10КЛ и 2Н-10КЛ, Н-10КЛ (рис. 28) имеют ломаную зрительную трубу с увеличением 22х без фокусирующей линзы, ее функции выполняют свободно подвешенная прямоугольная призма. Компенсатор маятникового типа, демпфер - воздушный. Неподвижная часть компенсатора - две пентапризмы, скрепленные между собой общим основанием, наглухо установлены в корпусе нивелира. При фокусировании прямоугольная призма перемещается вверх и вниз по салазкам вместе с демпфером, при этом сохраняется неизменность положения визирной оси и не нарушается условие компенсации. Ком-пенсатор прост, надежен и достаточно чувствителен, устойчив к колебаниям температуры и вибрациям. Юстировка угла i выполняется перемещением сетки нитей. В комплект нивелира входят рейки РН-10 с раскраской для прямого изображения и штатив ШР-120.
С 1988 п нивелир
выпускают под шифром 2Н-10КЛ со следующими
техническими новшествами [2]: литой кожух
уменьшенных размеров, бесконечная
передача наводящего винта, арретир и
кнопкотолкатель компенсатора, визир
на кожухе, удобное окно для наблюдения
круглого уровня и др. Метрологические
характеристики этого нивелира превосходят
соответствующие характеристики Н-10КЛ
(например, для 2Н-10КЛ
=3,3,
а для Н-10КЛ -
мм).
Рис. 28. Нивелир Н-10КЛ: 1 - кожух; 2 - зеркало; 3 - окуляр; 4 - наводящий винт; 5 - окно для отсчетов по шкале горизонтального круга
Нивелир с компенсатором Ni-025 выпускают в Германии, Оптико-механический компенсатор маятникового типа, чувствительный элемент компенсатора - подвешенные на пружинном шарнире и жестко скрепленные между собой две призмы, демпфер - воздушный. Зрительная труба с внутренней фокусировкой и прямым изображением. Нивелир изготавливают с горизонтальным кругом и без него, наименьшее деление круга 10', точность отсчета по индексу 1-2'. Юстировка угла i выполняется перемещением сетки нитей. Закрепительный винт отсутствует, наводящий винт с бесконечным приводом имеет головки с двух сторон. В комплект входят две шашечные рейки и раздвижной штатив. При увеличении трубы 25-28х Ni-025 считают точным нивелиром.
