2.4 Действия в экстремальных условиях
2.4.1 Оповещение машиниста о появлении любой из нештатных ситуаций, возникающих при пожаре, отказах оборудования и проч., производится выдачей информационных сообщений на видеокадры движения поезда и миганием кнопки на панели ЦСО. При нажатии машинистом кнопки ЦСО на экране дисплея появляется диагностическое сообщение и рекомендуемый способ действий машиниста
2.4.2 Сбор аварийной схемы в нестандартных ситуациях
При невозможности дальнейшего следования с помощью БКМ или БРУ произвести сбор аварийной схемы электропоезда серии ЭД4:
- в шкафу № 5 установить перемычку с плюсового провода № 13 (управление вспомогательными компрессорами) на провода № 2 и № 11;
- рядом с ЭПК произвести отключение прибора КОН отсоединением разъема;
- включить тумблер вспомогательного компрессора для приведения поезда в готовность к движению;
- в шкафу №5 установить перемычку с провода № 2 на провода № 1 и № 3 для увеличения скорости.
2.4.3 При возникновении короткого замыкания в цепях управления электропоездом перед началом движения необходимо убедиться в исправности соответствующих контакторов ФУС.
3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
3.1 Техническое обслуживание изделия
Техническое обслуживание изделия производится при плановых видах технического обслуживания головного вагона электропоезда в соответствии с графиком, утвержденным начальником депо.
Виды технического обслуживания:
ТО-1 техническое обслуживание ежедневное,
ТО-2 техническое обслуживание 48 часов,
ТО-3 техническое обслуживание 7 суток.
Техническое обслуживание ТО-1, ТО-2, ТО-3 предназначено для предупреждения неисправностей, поддержания изделия в работоспособном и надлежащем санитарно-гигиеническом состоянии, обеспечивающем устойчивую безаварийную работу изделия и пожарную безопасность. Перечень средств измерений и принадлежностей для ремонта и обслуживания изделия приведен в таблице 3.1.
Ответственность за исправное состояние изделия возлагается на завод-изготовитель в период действия гарантийного срока или на причастных работников депо по окончании действия гарантии.
При выявлении неисправностей изделия, которые не могут быть устранены за время технического обслуживания, необходимо информировать дежурного по депо для решения вопроса об устранении неисправности или выделения другого электропоезда. Все замечания локомотивных бригад к состоянию и работе изделия должны быть зафиксированы в журнале электропоезда.
Рекомендации по поиску и устранению неисправностей приведены в таблице 4.2 настоящего руководства по эксплуатации.
3.1.1 Техническое обслуживание ТО-1 изделия проводится локомотивными бригадами при приемке-сдаче электропоезда в пунктах смены локомотивных бригад, в пунктах отстоя электропоездов.
а
)
Ответственность за качество выполнения
ТО-1 и соблюдения правил техники
безопасности возлагается на машиниста
электропоезда.
б) По прибытии в пункт смены локомотивных бригад или отстоя:
- осмотреть состояние изделия в целом и его частей без разборки пульта,
- протереть экран и дисплея салфеткой и жидкостью из комплекта поставки.
ВНИМАНИЕ!
ДЛЯ ОЧИСТКИ ПОВЕРХНОСТИ ЭКРАНА ДИСПЛЕЯ НЕ ДОПУСКАЕТСЯ ИСПОЛЬЗОВАНИЕ МОЮЩИХ ВОДНЫХ РАСТВОРОВ И ЧИСТЯЩИХ СРЕДСТВ.
3.1.2 Техническое обслуживание ТО-2 изделия проводится в пунктах отстоя электропоездов специалистами депо с участием локомотивной бригады.
а) Осмотреть и проверить состояние изделия в объеме технического обслуживания ТО-1.
б) Убедиться в отсутствии повреждений. Заменить неисправные вилки, переключатели, розетки. Осмотреть автоматические выключатели и при повреждении корпуса заменить новыми.
ВНИМАНИЕ!
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ И МОНТАЖ/ДЕМОНТАЖ ОБОРУДОВАНИЯ ИЗДЕЛИЯ ПРОВОДИТЬ ПРИ ПОЛНОМ ОТСУТСТВИИ НАПРЯЖЕНИЯ ПИТАНИЯ В ЭЛЕКТРОПОЕЗДЕ − ПРИ ОПУЩЕННЫХ ТОКОПРИЕМНИКАХ И ОТКЛЮЧЕННОЙ АККУМУЛЯТОРНОЙ БАТАРЕЕ
3.1.3 Техническое обслуживание ТО-3 изделия проводится в депо специализированными и комплексными бригадами депо на основании схем и монтажного чертежа, входящих в комплект поставки.
а) Осмотреть и проверить состояние изделия в объеме технического обслуживания ТО-2.
б) Очистить от пыли и грязи, пользуясь чистыми влажными салфетками, панели пульта, органы управления, средства индикации и сопряжения, установленные на панелях, вагонные разъемы harting. При очистке допускается использование бытовых моющих средств, не содержащих абразивных элементов.
в ) Проверить работу БКМ при включении питания от аккумуляторной батареи – рукоятки БКМ должны перемещаться свободно, без перекосов и заеданий.
г) Устранить выявленные неисправности и отказы оборудования изделия. Рекомендации по поиску и устранению несоответствий приведены в таблице 4.2.
д) Проверить работоспособность изделия в последовательности, установленной в 2.2.5.
3.2 Техническое обслуживание составных частей изделия
3.2.1 Обслуживание составных частей проводится в процессе технического обслуживания изделия путем внешнего осмотра блоков и проверки наличия пломб.
3.2.2 При снятии неисправного блока в журнале электропоезда производится запись о характере неисправности, причинах и мерах по ее устранению. На снятый блок оформляется технический акт. Неисправный блок вместе с техническим актом передается на завод-изготовитель для ремонта.
3.3 Техническое освидетельствование
3.3.1 Техническое освидетельствование заключается в поверке встроенного вольтметра согласно ГОСТ 8.497-83; манометров согласно МИ 2124-90; счетчиков СКВТ-М согласно ГОСТ 8.391-80.
3.3.2 Для проведения поверки вольтметра и манометров приборы демонтировать следующим образом:

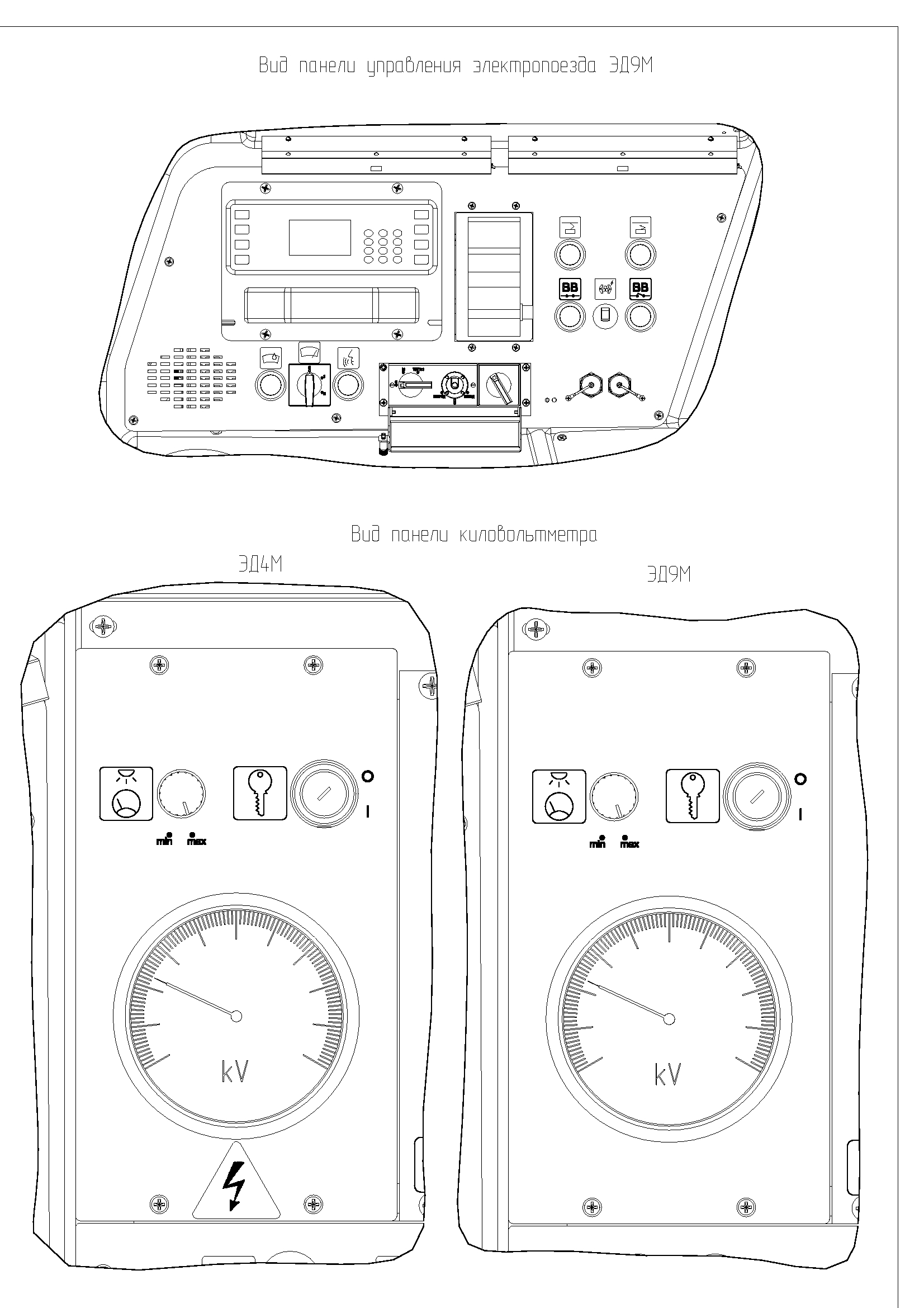

- отвинтить четыре винта М5х25 крепления крышки правой и снять крышку правую с пульта;
- отвинтить четыре винта М4х8 крепления панели с мнемознаками к панели киловольтметра и снять панель с мнемознаками;
- для УПУ ЭД4М, ЭД4Э отсоединить два хомута с проводами от защитного короба вольтметра и от панели киловольтметра, отвинтив два винта М4х12;
- для УПУ ЭД9М отсоединить хомут с проводами от панели киловольтметра, отвинтив винт М4х12;
- для УПУ ЭД4М, ЭД4Э отвинтить два винта М3х6 крепления короба защитного к панели киловольтметра и четыре винта М4х8 крепления панели киловольтметра к раме;
- для УПУ ЭД9М отвинтить четыре винта М4х8 крепления панели киловольтметра к раме и вынуть панель киловольтметра из рамы;
- отсоединить от вольтметра провода, открутив две гайки М5;
- отвинтить два винта М3х10, снять панель подсветки с вольтметра и положить ее рядом;
- для УПУ ЭД4М, ЭД4Э отвинтить восемь гаек М5, снять две планки и вынуть вольтметр;
- для УПУ ЭД9М отвинтить восемь гаек М5 и вынуть вольтметр;
- для УПУ ЭД9М открутить восемь гаек со стоек для крепления вольтметра и снять панель с вольтметром;
- для УПУ ЭД4М отвинтить два винта М4 и снять короб, открутить восемь гаек со стоек для крепления вольтметра и снять вольтметр со скобами с панели.
3.3.3 Монтаж вольтметра и манометров на изделие после поверки проводится в последовательности, обратной 3.3.2.
3.3.4 Средства измерения и принадлежности для ремонта и обслуживания
Перечень средств измерений и принадлежностей для ремонта и обслуживания пульта приведен в таблице 3.1.
Таблица 3.1
Наименование |
Тип |
Технические характеристики |
|
|
|
Диапазон измерения |
Погрешность измерения |
1 Источник питания постоянного тока |
GPR-16H50D |
(1 – 150) В (0 – 5) А |
0,1 В 0,05 А |
2 Источник питания постоянного тока |
Б5-71/1м |
(1 – 30) В (0 – 3) А |
0,1 В
|
3 Автотрасформатор |
AOCH-20-220-75 |
(198-242) В |
|
4 Мегаомметр |
М4100/3 |
(0 100) MОм 500 В |
5 % |
5 Амперметр |
Ц4352 |
до 6,0 А |
3 % |
6 Омметр |
Ц4352 |
(0 100) МОм 500 В |
5 % |
7 Вольтметр постоянного тока |
В7-16А |
(20 – 180) В |
2,5 % |
8 Вольтметр переменного тока |
В7-16А |
(5 – 242) В, частота (50±1) Гц |
2,5 % |
9 Секундомер |
СДСпр-1 |
(0 – 15) с |
0,1 с |
10 ПЭВМ |
Pentium 3 |
|
|
11 USB Flash Drive |
|
2 Г байт |
|
12 Отвертка динамометрическая |
FS 755-04 |
2,3 Н∙м |
0,2 Н∙м |
13 Отвертка динамометрическая |
STDFH BLUE 1,0 |
1,0 Н∙м |
0,1 Н∙м |
14 Ключ гаечный ГОСТ 2839-80 |
7811-0002 Н С 1 Х9, 7811-0003 Н С 1 Х9, 7811-0006 Н С 1 Х9, 7811-0024 Н С 1 Х9 |
|
|
15 Отвертка слесарно-монтажная ГОСТ 17199-88 |
7810-0324, 7810-0922, 7810-0935, 7810-0983 |
|
|
16 Ключ ГОСТ 2839-80 |
7811-0024 Н С 1 Х9 |
|
|
Все перечисленные в таблице средства разрешается заменять другими, по характеристикам и классу точности не ниже указанных средств. |
|||
4 УКАЗАНИЯ ПО ТЕХНИЧЕСКОМУ РЕМОНТУ
4.1 Технический ремонт изделия
Виды технического ремонта изделия
ТР-1 текущий ремонт 50 суток,
ТР-2 текущий ремонт 200 тыс. км,
ТР-3 текущий ремонт 400 тыс. км,
КР-1 капитальный ремонт первого объема 800 тыс. км,
КР-2 капитальный ремонт второго объема 3000 тыс. км.
а) Текущий ремонт ТР-1, ТР-2, ТР-3 предназначен для восстановления основных эксплуатационных характеристик изделия и работоспособности изделия путем проверки состояния деталей пульта, недоступных для наружного осмотра, ремонта и замены отдельных частей пульта, частичной модернизации.
б) Текущий ремонт ТР-1, ТР-2, ТР-3 производится в депо специализированными и комплексными бригадами депо с привлечением специалистов по ремонту электронного оборудования и электрооборудования. Перечень средств измерений и принадлежностей для ремонта изделия приведен в таблице 3.1. При обнаружении отказа оборудования изделия составляется технический акт. Неисправная аппаратура отправляется на завод-изготовитель.
в) На время ремонта электропоезда необходимо произвести демонтаж блока МИК-3, блока ДС-1, адаптера ДСП-1, адаптера ДСП-2, источников питания, используя схемы из комплекта поставки. После окончания ремонта электропоезда необходимо произвести монтаж перечисленной аппаратуры.
г) Консервация демонтированных составных частей изделия на время проведения ремонта электропоезда производится в следующей последовательности:
обернуть каждую составную часть полиэтиленовой пленкой 0,15 марки Т, рукав ГОСТ 10354-82;
пленку наложить внахлест и закрепить шпагатом ГОСТ 17308-88 или скотчем;
уложить обернутые составные части в картонные коробки;
н аклеить ярлыки с указанием наименования изделия, заводского номера, даты упаковки, срока хранения;
хранение производить в отапливаемых помещениях при температуре от плюс 15С до 35С и относительной влажности воздуха не более 80 %.
Примечание – первичная упаковка блока ДС-1 должна производиться в технологической таре поставщика (картонная коробка с вложенными пластинами поролона).
4.1.1 Текущий ремонт ТР-1
а) Выполнить все работы, предусмотренные техническим обслуживанием ТО-2 и ТО -3. При очистке облицовки допускается использование бытовых моющих средств, не содержащих абразивных элементов.
б) При каждом втором ТР-1 проводить контроль состояния винтов, крепящих провода, подходящие к контакторам ФУС. Для обеспечения доступа к контакторам ФУС снять с ФУС крышку, закрепленную винтами. При ослаблении винтов произвести их подтяжку. После подтяжки винтов установить крышку ФУС на место, закрепить и опломбировать.
в) Проверить работу цепей управления на всех позициях контроллера машиниста при управлении из кабин головных вагонов, используя руководство по эксплуатации на электропоезд.
г) При каждом третьем ТР-1 проводить контроль состояния контактов разъемных соединений:
- снять пломбу с соединителя (разъема),
- расчленить соединитель и проверить на отсутствии повреждений, деформаций и инородных частиц,
- промыть штыри техническим спиртом ГОСТ 18300-87 с помощью мягкой волосяной щетки и просушить,
- промыть изоляторы техническим спиртом ГОСТ 18300-87 с помощью марлевого тампона и просушить,
- сочленить соединитель, законтрить и опломбировать;
- проверить функционирование изделия по 2.2.5.
д) Нормы расхода материалов, необходимых для выполнения работ по техническому обслуживанию, приведены в таблице 4.1.
Таблица 4.1
-
Наименование
п рименяемого материала
ГОСТ, ТУ применяемого материала
Норма расхода
в год
Спирт этиловый ректификованный
технический
ГОСТ 18300-87
0,15 кг
Марля медицинская
ГОСТ 3717-84
3 м2
4.1.2 Текущий ремонт ТР-2
а) Выполнить все работы, предусмотренные текущим ремонтом ТР-1.
б) Надписи на проводах восстановить в соответствии со схемой электрической пульта.
в) При необходимости выполнить окраску панелей пульта. Цвет краски должен соответствовать цвету ранее нанесенной краски.
4.1.3 Текущий ремонт ТР-3
а) Выполнить работы по ремонту пульта со снятием блоков.
б) После установки блоков пульта провести контроль сборки и монтажа в последовательности, указанной в 2.2.5.
в) Блоки пульта, требующие ремонта, отправить в специализированное отделение для замены (при наличии гарантии) или ремонта (при отсутствии гарантии).
г) Снять ФУС, проверить состояние контактов реле и при необходимости заменить реле.
4.2 Текущий ремонт составных частей пульта
Указания по поиску несоответствий и устранению последствий несоответствий сборочной единицы при текущем ремонте приведены в таблице 4.2.
Таблица 4.2
Описание несоответствий |
Возможные причины |
Указания по установлению причин несоответствий |
Указания по устранению последствий несоответствий |
1 Изделие не включается (нет управления от БКМ, нет видеокадра «Набор данных для движения поезда» на экране дисплея) |
Неисправность тумблеров ВУ, УПУ для ЭД4М или автоматического выключателя
Перегорела вставка плавкая в фильтре (А3)
Неисправность источников питания (А6 или А7) |
Проверить состояние перечисленных элементов (прозвонить)
Проверить вставку плавкую (прозвонить)
Проверить состояние источников питания (если не светится зеленый светодиод «Работа», то источник питания неисправен) |
Неисправный элемент заменить
Неисправную вставку плавкую заменить
Снять неисправный источник питания для ремонта |
2 Нет видеокадра «Набор данных для движения поезда» на экране дисплея |
Перегрузка источника питания (светится индикатор «Перегрузка»)
Сбой в работе блока МИК-3
Неисправен блок МИК-3
Неисправен блок ДС-1 |
Проверить состояние источника питания по наличию свечения светодиода «Работа»
Проверить по 2.2.5 работоспособность блока МИК-3 на исправном пульте
Проверить по 2.2.5 работоспособность блока ДС-1 на исправном пульте |
Снять неисправный источник питания для ремонта
Выключить, включить тумблер УПУ
Неисправный блок МИК-3 направить на ремонт
Неисправный блок ДС-1 направить на ремонт |
3 При манипулировании органом управления не выполняется необходимая операция |
Неисправен орган управления
Отсутствует контакт в цепи |
Проверить состояние органа управления (прозвонить)
Проверить состояние контактов в цепи (прозвонить) |
Заменить неисправный орган управления
При необходимости восстановить контакт. Промыть спиртом контакты разъемных соединений цепи |
|
|
|
|
Продолжение таблицы 4.2
Описание несоответствий |
Возможные причины |
Указания по установлению причин несоответствий |
Указания по устранению последствий несоответствий |
4 Отсутствует подсветка пульта |
Неисправен орган включения подсветки
Отсутствует контакт в цепи
Неисправен светодиод в плафоне |
Проверить состояние органа включения (прозвонить переключатель SA2)
Проверить состояние контактов в цепи (прозвонить)
Проверить состояние цепи (прозвонить) |
Неисправный орган включения заменить
При необходимости восстановить контакт
Неисправный светодиод заменить |
5 Не светятся индикаторы устройства индикаторного |
Неисправен источник питания +9 В устройства индикаторного
|
Проверить исправность источника питания (измерить напряжение на контактах 3 и 9 разъема Х9) |
Неисправное устройство индикаторное отремонтировать или заменить |
6 Не светится индикатор устройства индикаторного
|
Отсутствует контакт в цепи |
Проверить состояние контактов в цепи ХS23 и А15Х1 (прозвонить) |
При необходимости восстановить контакт. Промыть спиртом контакты ХS23 и А15Х1 |
7 При нажатии клавиши на правой клавиатуре рядом с мнемознаком клавиши «Вход» на любом экране дисплея не происходит смена изображения |
Неисправна цепь, связывающая блок МИК-3 с блоком ДС-1
Сбой в работе блока МИК-3
Неисправен блок МИК-3
Нарушен тактильный режим работы дисплея |
Проверить подключение кабеля (прозвонить)
Проверить по 2.2.5 работоспособность блока МИК-3 на исправном пульте
Проверить по 2.2.5 работоспособность блока ДС-1 на исправном пульте |
При необходимости устранить неисправность
Выключить, включить тумблер УПУ
Неисправный блок МИК-3 направить на ремонт
Неисправный блок ДС-1 направить на ремонт |
8 При нажатии мигающей кнопки ЦСО на экране дисплея нет текстового сообщения |
Неисправна цепь, связывающая блок МИК-3 с кнопкой ЦСО
Неисправна кнопка ЦСО |
Проверить состояние цепи (прозвонить)
Проверить состояние кнопки ЦСО (прозвонить) |
При необходимости устранить неисправность
Неисправную кнопку ЦСО заменить |
|
|
|
|
Продолжение таблицы 4.2
Описание несоответствий |
Возможные причины |
Указания по установлению причин несоответствий |
Указания по устранению последствий несоответствий |
9 При нажатии мигающей кнопки ЦСО появляются сообщения: - НЕТ СВЯЗИ С АДСП-1
- НЕТ СВЯЗИ С АДСП-2
- НЕТ СВЯЗИ С АБКМ
- НЕТ СВЯЗИ С КЛУБ-У
- НЕТ СВЯЗИ С ПРИЗ-И (НЕТ СВЯЗИ С ССЗН-И)
|
Сбой в работе блока МИК-3
Неисправна цепь, связывающая блок МИК-3 с АДСП-1
Неисправна цепь, связывающая блок МИК-3 с АДСП-2
Неисправна цепь, связывающая блок МИК-3 с АБКМ
Неисправна цепь, связывающая блок МИК-3 с ШЛЮЗ-CAN
Неисправна цепь, связывающая блок МИК-3 с системой
|
Проверить состояние цепи (прозвонить)
Проверить состояние цепи (прозвонить)
Проверить состояние цепи (прозвонить)
Проверить состояние цепи (прозвонить)
Проверить состояние цепи (прозвонить)
|
Выключить, включить тумблер УПУ
При необходимости устранить неисправность
При необходимости устранить неисправность
При необходимости устранить неисправность
При необходимости устранить неисправность
При необходимости устранить неисправность
|
10 При нажатии клавиши на правой клавиатуре рядом с мнемознаком клавиши «Пульт-индикация» на экране дисплея нет изображения рисунка Ж.12
|
Неисправен источник питания +9 В устройства индикаторного
Неисправен АДСП-1
|
Проверить состояние источника питания (измерить напряжение на контактах 3 и 9 разъема Х9 устройства)
Проверить по 2.2.5 работоспособность АДСП-1 на исправном пульте
|
Неисправное устройство индикаторное отремонтировать
Неисправный АДСП-1 направить на ремонт
|
|
|
|
|
Продолжение таблицы 4.2
Описание несоответствий |
Возможные причины |
Указания по установлению причин несоответствий |
Указания по устранению последствий несоответствий |
11 При нажатии клавиши на правой клавиатуре рядом с мнемознаком клавиши «Пульт-управление» на экране дисплея нет изображения рисунка Ж.13
|
Неисправна цепь, связывающая блок МИК-3 с АБКМ
Неисправен АБКМ
|
Проверить состояние цепи (прозвонить)
Проверить по 2.2.5 работоспособность АБКМ на исправном пульте |
При необходимости устранить неисправность
Неисправный АБКМ направить на ремонт |
12 При изменении положения главной рукоятки БКМ на видеокадре «Пульт-управление» не отображается изменение положения рукоятки
|
Неисправна цепь, связывающая АБКМ с БКМ
|
Проверить состояние кабеля КМ (прозвонить)
|
При необходимости устранить неисправность
|
13 При изменении положения главной рукоятки БКМ на видеокадре «Пульт-управление» не отображается состояние поездных проводов
|
Неисправна цепь, связывающая блок МИК-3 с АДСП-2
Неисправен АДСП-2
|
Проверить состояние цепи (прозвонить)
Проверить по 2.2.5 работоспособность АДСП-2 на исправном пульте |
При необходимости устранить неисправность
Неисправный АДСП‑2 направить на ремонт |
1 4 При нажатии клавиш на пленочной клавиатуре БУСО не происходит управление стеклоочистителем или стеклоомывателем
|
Неисправен ИП БУСО + 24 В
Неисправна цепь, связывающая БУСО и ИП БУСО |
Проверить предохранители ИП БУСО (прозвонить)
Проверить состояние цепи (прозвонить)
|
При необходимости устранить неисправность
При необходимости устранить неисправность
|
|
|
|
|
Окончание таблицы 4.2
Описание несоответствий |
Возможные причины |
Указания по установлению причин несоответствий |
Указания по устранению последствий несоответствий |
15 При перемещении главной рукоятки БКМ в ходовые или тормозные положения на видеокадре «Пульт-управление» не отображается включение соответствующего режима управления и движение поезда не происходит или параметры движения не соответствуют заданному режиму управления |
Неисправен ключ «Вкл. управления» на панели ЦСО
Перегорела вставка плавкая на выходном проводе блока ФУС
Неисправен АБКМ
Неисправен переключатель «БРУ/БКМ»
Неисправна цепь, связывающая АБКМ с ФУС
Неисправен блок БКМ
|
Проверить состояние ключа (прозвонить)
Проверить состояние вставки плавкой (прозвонить)
Проверить по 2.2.5 работоспособность АБКМ на исправном пульте
Проверить состояние переключателя (прозвонить)
Проверить состояние кабеля УС (прозвонить)
Проверить состояние блока БКМ – главная рукоятка и рукоятка реверса должны четко фиксироваться во всех положениях и при этом блок БКМ не должен издавать звуковой сигнал (свист) |
Заменить неисправный ключ
При необходимости заменить вставку плавкую
Неисправный АБКМ направить на ремонт
Заменить неисправный переключатель
При необходимости устранить неисправность
Неисправный блок БКМ направить на ремонт
|
16 Мнемознак адаптера счетчика вагона на экране (рисунок Ж.15) окрашен в серый цвет или отсутствуют данные счетчика на экране (рисунок Ж.11б) |
Неисправен счетчик электроэнергии вагона
Неисправен адаптер счетчика вагона
|
В вагоне проверить состояние счетчика – включить автомат Q15 в шкафу № 2 и убедиться в наличии индикации на счетчике В вагоне на адаптере счетчика должны: светиться индикатор «+110 В», мигать с частотой 1 с индикатор «Испр» и мигать с периодом 1 с индикатор «СЧ» |
При необходимости заменить счетчик электроэнергии
При необходимости заменить адаптер счетчика |
5 ПРАВИЛА ХРАНЕНИЯ
Изделие, установка которого на электропоезд не планируется на срок до трех и более месяцев, должно быть законсервировано и оставлено на хранение.
Изделие, законсервированное на срок хранения до двух лет, должно храниться в отапливаемых помещениях с характеристиками: температура воздуха от плюс 15 до 30 С, относительная влажность воздуха не более 98 % при температуре 25 С.
Изделие в транспортной таре, законсервированное на срок хранения более двух лет, должно храниться в отапливаемых и не отапливаемых складских помещениях, защищающих его от воздействия атмосферных осадков, при отсутствии в воздухе паров кислот, щелочей и других агрессивных примесей.
Примечание – Упаковки, изготовленные из гофрированного картона, при хранении установить на деревянные настилы. Высота настила над полом – не менее 100 мм.
Проверку состояния пульта, законсервированного на длительный срок, производить один раз в год. Изделие не должно иметь механических повреждений упаковки, следов коррозии на пульте.
При обнаружении повреждений упаковки необходимо произвести требуемый ремонт упаковки. При обнаружении следов коррозии на пульте необходимо удалить повреждения и восстановить лакокрасочное покрытие.
6 ПРАВИЛА ТРАНСПОРТИРОВАНИЯ
Транспортирование пульта допускается производить транспортом любого вида в крытых транспортных средствах в условиях, обеспечивающих сохранность пульта, в соответствии с правилами перевозки грузов, действующими на данном виде транспорта:
перевозка автомобильным транспортом по дорогам с асфальтовым и бетонным покрытием на расстояние от 200 до 1000 км, по грунтовым дорогам на расстояние от 50 до 250 км со скоростью до 40 км/час с числом перегрузок не более 4;
перевозка железнодорожным транспортом и в сочетании с автомобильным транспортом, отнесенным к легким условиям транспортирования с общим числом перегрузок от 3 до 4.
При транспортировании должна быть исключена возможность перемещения пульта внутри транспортных средств.
7 УТИЛИЗАЦИЯ
Утилизация пульта производится, как для малоопасных веществ по СанПин 2.1.7.1322-03. По окончании срока эксплуатации изделие переместить на промышленную площадку совместно с веществами четвертого класса и транспортировать в установленном порядке.
ПРИЛОЖЕНИЕ А
(обязательное)
Комплектность
Таблица А.1
Обозначение |
Наименование |
Количество, шт., в исполнении КЖИС.468367.020- |
Примечание |
|||
31 |
32 |
35 |
37 |
|||
КЖИС.468367.020-31 |
Пульт машиниста УПУ |
1 |
|
|
|
УПУ |
КЖИС.468367.020-32 |
|
1 |
|
|
||
КЖИС.468367.020-35 |
|
|
1 |
|
||
КЖИС.468367.020-37 |
|
|
|
1 |
||
АДИГ.301445.086 |
Тумба левая* |
1 |
1 |
1 |
1 |
|
АДИГ.301445.087 |
Тумба правая* |
1 |
1 |
1 |
1 |
|
АДИГ.301445.123-01 |
Тумба средняя* |
1 |
|
|
|
|
АДИГ.301445.123-02 |
|
1 |
|
|
||
АДИГ.301445.123-04 |
|
|
1 |
1 |
||
АДИГ.301318.055 |
Подножка * |
1 |
|
1 |
1 |
|
АДИГ.301318.055-01 |
1 |
|
1 |
1 |
||
АДИГ.301318.055-02 |
|
1 |
|
|
||
АДИГ.301318.055-03 |
|
1 |
|
|
||
АДИГ.667527.006 |
Панель контроля управления помощника* |
1 |
|
|
|
Панель КУ-П |
АДИГ.667527.006-01 |
|
1 |
|
|
||
АДИГ.667527.006-04 |
|
|
1 |
1 |
||
АДИГ.667527.005 |
Панель контроля управления* |
1 |
|
|
|
Панель КУ |
АДИГ.667527.005-01 |
|
1 |
|
|
||
АДИГ.667527.005-03 |
|
|
1 |
1 |
||
АДИГ.735224.015 |
Крышка правая* |
1 |
1 |
1 |
1 |
|
АДИГ.735224.016 |
Крышка левая* |
1 |
1 |
1 |
1 |
|
АДИГ.735224.017 |
Панель |
1 |
1 |
1 |
1 |
|
АДИГ.305653.003 |
Комплект ЗИП одиночный |
1 |
1 |
1 |
1 |
|
АДИГ.305651.005 |
Комплект монтажных частей |
1 |
|
1 |
1 |
|
АДИГ.305651.005-01 |
|
1 |
|
|
|
|
КЖИС.468367.020-30 ПС |
Пульт машиниста УПУ Паспорт |
1 |
1 |
|
|
|
КЖИС.468367.020-35 ПС |
|
|
1 |
|
|
|
КЖИС.468367.020-37 ПС |
|
|
|
1 |
|
|
КЖИС.468367.020-31 ВЭ |
Ведомость эксплуатационных документов |
1 |
|
|
|
|
КЖИС.468367.020-32 ВЭ |
|
1 |
|
|
|
|
КЖИС.468367.020-35 ВЭ |
|
|
1 |
|
|
|
КЖИС.468367.020-35 ВЭ |
|
|
|
1 |
|
|
АДИГ.305645.006 |
Комплект упаковок для УПУ |
1 |
1 |
1 |
1 |
|
Знаком «*» отмечены части пульта, снимаемые по условиям транспортирования и монтажа.
|
||||||
ПРИЛОЖЕНИЕ Б
(обязательное)
Перечень составных частей
Таблица Б.1 − Перечень исполнений пульта
Наименование |
Код |
Обозначение КД |
Пульт машиниста УПУ |
УПУ ЭД4М (МК) |
КЖИС.468367.020-31 |
УПУ ЭД9М (МК) |
КЖИС.468367.020-32 |
|
УПУ ЭД4М |
КЖИС.468367.020-35 |
|
УПУ ЭД4М |
КЖИС.468367.020-37 |
Таблица Б.2 − Перечень составных частей исполнения КЖИС.468367.020-31
Наименование |
Обозначение |
Кол., шт. |
Панель киловольтметра |
АДИГ.667668.020 |
1 |
Панель контроля управления |
АДИГ.667527.005 |
1 |
Панель ВУ |
АДИГ.468364.011-02 |
1 |
Панель контроля управления помощника |
АДИГ.667527.006 |
1 |
Блок ДC-1 |
КЖИС.469535.035-02 |
1 |
Блок МИК-3 |
КЖИС.469535.041-05 |
1 |
Адаптер ДСП-1 |
КЖИС.467945.039 |
1 |
Адаптер ДСП-2 |
КЖИС.467945.084 |
1 |
Блок БКМ |
КЖИС.468314.017-06 |
1 |
Адаптер БКМ |
КЖИС.467945.044-12 |
1 |
Источник питания +24В/3А |
КДШЕ.436744.002-01 |
2 |
Фильтр питания |
КЖИС.468263.004-01 |
1 |
Формирователь управляющих сигналов |
КЖИС.468172.113-06 |
1 |
Блок резервного управления |
АДИГ.468364.015 |
1 |
Устройство индикаторное |
КЖИС.467945.081-06 |
1 |
Панель манометров |
АДИГ.667668.021 |
1 |
Панель индикации |
АДИГ.667668.012 |
1 |
Панель ЦСО |
АДИГ.667668.028-01 |
1 |
Подножка |
АДИГ.301318.055 |
1 |
Подножка |
АДИГ.301318.055-01 |
1 |
Блок уставок |
АДИГ.468151.008 |
1 |
Акселерометр |
КЖИС.467993.108 |
1 |
Клавиатура выносная |
КЖИС.467219.006 |
1 |
Шлюз КЛУБ УПУ |
АДИГ.468351.007 |
1 |
Блок управления стеклоочистителем |
КЖИС.467451.070 |
1 |
ИП БУСО |
КЖИС.436637.002 |
2 |
Cветильник |
АДИГ.676731.018 |
2 |
Регулятор тока |
КЖИС.435254.001 |
1 |
Плафон |
КЖИС.676731.001 |
3 |
Жгут |
АДИГ.685611.222 |
1 |
Жгут |
АДИГ.685612.095-01 |
1 |
Жгут |
АДИГ.685612.154-02 |
1 |
Жгут |
АДИГ.685621.059 |
1 |
Жгут |
АДИГ.685621.062 |
1 |
Жгут |
АДИГ.685621.065 |
1 |
Жгут |
АДИГ.685621.062-01 |
1 |
Жгут |
АДИГ.685621.083 |
1 |
Жгут |
АДИГ.685621.128 |
1 |
Жгут |
АДИГ.685621.129 |
1 |
Ж гут |
АДИГ.685621.130 |
1 |
Жгут |
АДИГ.685621.154-01 |
1 |
Жгут |
АДИГ.685621.172-02 |
1 |
Жгут |
АДИГ.685621.191-02 |
1 |
Жгут |
АДИГ.685621.192 |
1 |
|
|
|
Окончание таблицы Б.2
Наименование |
Обозначение |
Кол., шт. |
Жгут |
АДИГ.685621.215 |
1 |
Жгут |
АДИГ.685621.254 |
1 |
Жгут |
АДИГ.685621.255 |
1 |
Жгут |
АДИГ.685622.024 |
1 |
Жгут |
АДИГ.685622.044 |
1 |
Жгут |
АДИГ.685622.045 |
1 |
Жгут |
АДИГ.685622.047 |
1 |
Жгут |
АДИГ.685622.058 |
1 |
Жгут |
АДИГ.685623.042 |
1 |
Жгут |
АДИГ.685623.043-03 |
1 |
Жгут |
АДИГ.685623.052 |
1 |
Жгут |
АДИГ.685623.053-02 |
1 |
Жгут |
АДИГ.685623.054 |
1 |
Жгут |
АДИГ.685623.055 |
1 |
Жгут |
АДИГ.685623.056 |
1 |
Жгут |
АДИГ.685623.057 |
1 |
Жгут |
АДИГ.685623.062 |
1 |
Жгут |
АДИГ.685623.073 |
1 |
Кабель USB |
АДИГ.685621.165 |
1 |
Кабель ИП-6 |
АДИГ.685621.183 |
1 |
Кабель АБКМ |
АДИГ.685621.184 |
1 |
Кабель АДСП-1 |
АДИГ.685621.185 |
1 |
Кабель CAN |
АДИГ.685621.186 |
1 |
Кабель ПРИЗ-И |
АДИГ.685621.187 |
1 |
Кабель клавиатуры |
АДИГ.685621.188 |
1 |
Кабель САN1 |
АДИГ.685621.202 |
1 |
Кабель САN2 |
АДИГ.685621.203 |
1 |
Кабель АДСП-2, ЦСО |
АДИГ.685622.051 |
1 |
Кабель ИП2 |
КЖИС.685622.102 |
1 |
Кабель СП |
КЖИС.685623.004-01 |
1 |
Кабель ИП5 |
КЖИС.685623.091-03 |
1 |
Кабель RS4 |
КЖИС.685623.092 |
1 |
Кабель КМ-2 |
КЖИС.685623.122 |
1 |
Кабель СП-2 |
КЖИС.685625.134 |
1 |
Кабель УС |
КЖИС.685626.139-02 |
1 |
Кабель LVDS |
КЖИС.685669.004 |
1 |
Адаптер ДСП-1 Программное обеспечение |
КЖИС.00251-01 12 01 |
1 |
А даптер ДСП-2 Программное обеспечение |
КЖИС.00326-02 12 01 |
1 |
Блок МИК-3 Программное обеспечение |
КЖИС.00319-20 12 01 |
1 |
Тестовая программа проверки технологического канала |
КЖИС.00346-01 12 02 |
1 |
Таблица Б.3 – Перечень составных частей исполнения КЖИС.468367.020-32
Наименование |
Обозначение |
Кол., шт. |
Панель киловольтметра |
АДИГ.667668.020 |
1 |
Панель контроля управления |
АДИГ.667527.005-01 |
1 |
Панель ВУ |
АДИГ.468364.011-03 |
1 |
Панель контроля управления помощника |
АДИГ.667527.006-01 |
1 |
Блок ДC-1 |
КЖИС.469535.035-02 |
1 |
Блок МИК-3 |
КЖИС.469535.041-06 |
1 |
Адаптер ДСП-1 |
КЖИС.467945.039-01 |
1 |
Адаптер ДСП-2 |
КЖИС.467945.084 |
1 |
Блок БКМ |
КЖИС.468314.017-07 |
1 |
Адаптер БКМ |
КЖИС.467945.044-11 |
1 |
Источник питания +24В/3А |
КДШЕ.436744.002-01 |
2 |
Фильтр питания |
КЖИС.468263.004-01 |
1 |
Формирователь управляющих сигналов |
КЖИС.468172.113-07 |
1 |
Блок резервного управления |
АДИГ.468364.015-01 |
1 |
Устройство индикаторное |
КЖИС.467945.081-07 |
1 |
Панель манометров |
АДИГ.667668.021 |
1 |
Панель индикации |
АДИГ.667668.012-01 |
1 |
Панель ЦСО |
АДИГ.667668.028-01 |
1 |
Подножка |
АДИГ.301318.055-02 |
1 |
Подножка |
АДИГ.301318.055-03 |
1 |
Блок уставок |
АДИГ.468151.008-01 |
1 |
Акселерометр |
КЖИС.467993.108 |
1 |
Клавиатура выносная |
КЖИС.467219.006 |
1 |
Шлюз КЛУБ УПУ |
АДИГ.468351.007 |
1 |
Блок управления стеклоочистителем |
КЖИС.467451.070 |
1 |
ИП БУСО |
КЖИС.453321.001 |
1 |
Cветильник |
АДИГ.676731.018 |
2 |
Регулятор тока |
КЖИС.435254.001 |
1 |
Плафон |
КЖИС.676731.001 |
3 |
Жгут |
АДИГ.685611.222-01 |
1 |
Жгут |
АДИГ.685612.095-01 |
1 |
Жгут |
АДИГ.685612.154-02 |
1 |
Жгут |
АДИГ.685621.059-01 |
1 |
Жгут |
АДИГ.685621.062-02 |
1 |
Жгут |
АДИГ.685621.062-03 |
1 |
Жгут |
АДИГ.685621.083-01 |
1 |
Жгут |
АДИГ.685621.128 |
1 |
Жгут |
АДИГ.685621.129 |
1 |
Ж гут |
АДИГ.685621.130 |
1 |
Жгут |
АДИГ.685621.154-01 |
1 |
Жгут |
АДИГ.685621.172-03 |
1 |
Жгут |
АДИГ.685621.191-03 |
1 |
Жгут |
АДИГ.685621.192 |
1 |
|
|
|
Окончание таблицы Б.3
Наименование |
Обозначение |
Кол., шт. |
Жгут |
АДИГ.685621.210-01 |
1 |
Жгут |
АДИГ.685621.211 |
1 |
Жгут |
АДИГ.685621.212 |
1 |
Жгут |
АДИГ.685622.024 |
1 |
Жгут |
АДИГ.685622.044 |
1 |
Жгут |
АДИГ.685622.045 |
1 |
Жгут |
АДИГ.685622.047 |
1 |
Жгут |
АДИГ.685623.042 |
1 |
Жгут |
АДИГ.685623.043-03 |
1 |
Жгут |
АДИГ.685623.052 |
1 |
Жгут |
АДИГ.685623.053-02 |
1 |
Жгут |
АДИГ.685623.054 |
1 |
Жгут |
АДИГ.685623.055 |
1 |
Жгут |
АДИГ.685623.056 |
1 |
Жгут |
АДИГ.685623.057 |
1 |
Жгут |
АДИГ.685623.073 |
1 |
Кабель USB |
АДИГ.685621.165 |
1 |
Кабель ИП-6 |
АДИГ.685621.183 |
1 |
Кабель АБКМ |
АДИГ.685621.184 |
1 |
Кабель АДСП-1 |
АДИГ.685621.185 |
1 |
Кабель CAN |
АДИГ.685621.186 |
1 |
Кабель ПРИЗ-И |
АДИГ.685621.187 |
1 |
Кабель клавиатуры |
АДИГ.685621.188 |
1 |
Кабель САN1 |
АДИГ.685621.202 |
1 |
Кабель САN2 |
АДИГ.685621.203 |
1 |
Кабель АДСП-2, ЦСО |
АДИГ.685622.051 |
1 |
Кабель ИП2 |
КЖИС.685622.102 |
1 |
Кабель СП |
КЖИС.685623.004-01 |
1 |
Кабель ИП5 |
КЖИС.685623.091-03 |
1 |
Кабель RS4 |
КЖИС.685623.092 |
1 |
Кабель КМ-2 |
КЖИС.685623.122 |
1 |
Кабель СП-2 |
КЖИС.685625.134 |
1 |
Кабель УС |
КЖИС.685626.139-02 |
1 |
Кабель LVDS |
КЖИС.685669.004 |
1 |
Адаптер ДСП-1 Программное обеспечение |
КЖИС.00251-01 12 01 |
1 |
Адаптер ДСП-2 Программное обеспечение |
КЖИС.00326-02 12 01 |
1 |
Блок МИК-3 Программное обеспечение |
КЖИС.00319-21 12 01 |
1 |
Тестовая программа проверки технологического канала |
КЖИС.00346-01 12 02 |
1 |
Таблица Б.4 − Перечень составных частей исполнения КЖИС.468367.020-35
Наименование |
Обозначение |
Кол., шт. |
Панель киловольтметра |
АДИГ.667668.020 |
1 |
Панель контроля управления |
АДИГ.667527.005-03 |
1 |
Панель ВУ |
АДИГ.468364.011-02 |
1 |
Панель контроля управления помощника |
АДИГ.667527.006-02 |
1 |
Блок ДC-1 |
КЖИС.469535.035-02 |
1 |
Блок МИК-3 |
КЖИС.469535.041-05 |
1 |
Адаптер ДСП-1 |
КЖИС.467945.039 |
1 |
Адаптер ДСП-2 |
КЖИС.467945.084 |
1 |
Блок БКМ |
КЖИС.468314.017-06 |
1 |
Адаптер БКМ |
КЖИС.467945.044-12 |
1 |
Источник питания +24В/3А |
КДШЕ.436744.002-01 |
2 |
Фильтр питания |
КЖИС.468263.004-01 |
1 |
Формирователь управляющих сигналов |
КЖИС.468172.113-06 |
1 |
Блок резервного управления |
АДИГ.468364.015 |
1 |
Устройство индикаторное |
КЖИС.467945.081-06 |
1 |
Панель манометров |
АДИГ.667668.021 |
1 |
Панель индикации |
АДИГ.667668.012 |
1 |
Панель ЦСО |
АДИГ.667668.028-01 |
1 |
Подножка |
АДИГ.301318.055 |
1 |
Подножка |
АДИГ.301318.055-01 |
1 |
Блок уставок |
АДИГ.468151.008 |
1 |
Акселерометр |
КЖИС.467993.108 |
1 |
Шлюз КЛУБ УПУ |
АДИГ.468351.007 |
1 |
Блок управления стеклоочистителем |
КЖИС.467451.070 |
1 |
ИП БУСО |
КЖИС.436637.002 |
2 |
Cветильник |
АДИГ.676731.018 |
2 |
Регулятор тока |
КЖИС.435254.001 |
1 |
Плафон |
КЖИС.676731.001 |
3 |
Жгут |
АДИГ.685611.222 |
1 |
Жгут |
АДИГ.685612.095-01 |
1 |
Жгут |
АДИГ.685612.154-02 |
1 |
Жгут |
АДИГ.685621.059 |
1 |
Жгут |
АДИГ.685621.062 |
1 |
Жгут |
АДИГ.685621.065 |
1 |
Жгут |
АДИГ.685621.062-01 |
1 |
Жгут |
АДИГ.685621.083 |
1 |
Жгут |
АДИГ.685621.128 |
1 |
Жгут |
АДИГ.685621.129 |
1 |
Ж |
АДИГ.685621.130 |
1 |
Жгут |
АДИГ.685621.154-01 |
1 |
Жгут |
АДИГ.685621.172-02 |
1 |
Жгут |
АДИГ.685621.191-02 |
1 |
Жгут |
АДИГ.685621.192 |
1 |
|
|
|
гут
Окончание таблицы Б.4
Наименование |
Обозначение |
Кол., шт. |
Жгут |
АДИГ.685621.215 |
1 |
Жгут |
АДИГ.685621.254 |
1 |
Жгут |
АДИГ.685621.255 |
1 |
Жгут |
АДИГ.685622.024 |
1 |
Жгут |
АДИГ.685622.044 |
1 |
Жгут |
АДИГ.685622.045 |
1 |
Жгут |
АДИГ.685622.047 |
1 |
Жгут |
АДИГ.685622.065 |
1 |
Жгут |
АДИГ.685623.042 |
1 |
Жгут |
АДИГ.685623.043-03 |
1 |
Жгут |
АДИГ.685623.052 |
1 |
Жгут |
АДИГ.685623.053-02 |
1 |
Жгут |
АДИГ.685623.054 |
1 |
Жгут |
АДИГ.685623.056 |
1 |
Жгут |
АДИГ.685623.057 |
1 |
Жгут |
АДИГ.685623.092 |
1 |
Жгут |
АДИГ.685623.073 |
1 |
Кабель USB |
АДИГ.685621.165 |
1 |
Кабель ИП-6 |
АДИГ.685621.183 |
1 |
Кабель АБКМ |
АДИГ.685621.184 |
1 |
Кабель АДСП-1 |
АДИГ.685621.185 |
1 |
Кабель CAN |
АДИГ.685621.186 |
1 |
Кабель клавиатуры |
АДИГ.685621.188 |
1 |
Кабель САN1 |
АДИГ.685621.202 |
1 |
Кабель САN2 |
АДИГ.685621.203 |
1 |
Кабель АДСП-2, ЦСО |
АДИГ.685622.051 |
1 |
Кабель 3 |
АДИГ.685622.058 |
1 |
Кабель ИП2 |
КЖИС.685622.102 |
1 |
Кабель СП |
КЖИС.685623.004-01 |
1 |
Кабель ИП5 |
КЖИС.685623.091-03 |
1 |
Кабель RS4 |
КЖИС.685623.092 |
1 |
Кабель КМ-2 |
КЖИС.685623.122 |
1 |
Кабель СП-2 |
КЖИС.685625.134 |
1 |
Кабель УС |
КЖИС.685626.139-02 |
1 |
Кабель LVDS |
КЖИС.685669.004 |
1 |
Адаптер ДСП-1 Программное обеспечение |
КЖИС.00251-01 12 01 |
1 |
Адаптер ДСП-2 Программное обеспечение |
КЖИС.00326-02 12 01 |
1 |
Б лок МИК-3 Программное обеспечение |
КЖИС.00319-20 12 01 |
1 |
Тестовая программа проверки технологического канала |
КЖИС.00346-01 12 02 |
1 |
Таблица Б.5 − Перечень составных частей исполнения КЖИС.468367.020-37
Наименование |
Обозначение |
Кол., шт. |
Панель киловольтметра |
АДИГ.667668.020 |
1 |
Панель контроля управления |
АДИГ.667527.005-03 |
1 |
Панель ВУ |
АДИГ.468364.011-02 |
1 |
Панель контроля управления помощника |
АДИГ.667527.006-02 |
1 |
Блок ДC-1 |
КЖИС.469535.035-02 |
1 |
Блок МИК-3 |
КЖИС.469535.041-05 |
1 |
Адаптер ДСП-1 |
КЖИС.467945.039 |
1 |
Адаптер ДСП-2 |
КЖИС.467945.084 |
1 |
Блок БКМ |
КЖИС.468314.017-06 |
1 |
Адаптер БКМ |
КЖИС.467945.044-12 |
1 |
Источник питания +24В/3А |
КДШЕ.436744.002-01 |
2 |
Фильтр питания |
КЖИС.468263.004-01 |
1 |
Формирователь управляющих сигналов |
КЖИС.468172.113-06 |
1 |
Блок резервного управления |
АДИГ.468364.015 |
1 |
Устройство индикаторное |
КЖИС.467945.081-06 |
1 |
Панель манометров |
АДИГ.667668.021 |
1 |
Панель индикации |
АДИГ.667668.012 |
1 |
Панель ЦСО |
АДИГ.667668.028-01 |
1 |
Подножка |
АДИГ.301318.055 |
1 |
Подножка |
АДИГ.301318.055-01 |
1 |
Блок уставок |
АДИГ.468151.008 |
1 |
Акселерометр |
КЖИС.467993.108 |
1 |
Клавиатура выносная |
КЖИС.467219.006 |
1 |
Шлюз КЛУБ УПУ |
АДИГ.468351.007 |
1 |
Блок управления стеклоочистителем |
КЖИС.467451.070 |
1 |
ИП БУСО |
КЖИС.436637.002 |
3 |
Cветильник |
АДИГ.676731.018 |
2 |
Регулятор тока |
КЖИС.435254.001 |
1 |
Плафон |
КЖИС.676731.001 |
3 |
Жгут |
АДИГ.685611.222 |
1 |
Жгут |
АДИГ.685612.095-01 |
1 |
Жгут |
АДИГ.685612.154-02 |
1 |
Жгут |
АДИГ.685621.059 |
1 |
Жгут |
АДИГ.685621.062 |
1 |
Жгут |
АДИГ.685621.065 |
1 |
Жгут |
АДИГ.685621.062-01 |
1 |
Жгут |
АДИГ.685621.083 |
1 |
Жгут |
АДИГ.685621.128 |
1 |
Жгут |
АДИГ.685621.129 |
1 |
Жгут |
АДИГ.685621.130 |
1 |
Жгут |
АДИГ.685621.154-01 |
1 |
Жгут |
АДИГ.685621.172-02 |
1 |
Жгут |
АДИГ.685621.191-02 |
1 |
|
|
|
Окончание таблицы Б.5
Наименование |
Обозначение |
Кол., шт. |
Жгут |
АДИГ.685621.192 |
1 |
Жгут |
АДИГ.685621.215 |
1 |
Жгут |
АДИГ.685621.254 |
1 |
Жгут |
АДИГ.685621.255 |
1 |
Жгут |
АДИГ.685622.024 |
1 |
Жгут |
АДИГ.685622.044 |
1 |
Жгут |
АДИГ.685622.045 |
1 |
Жгут |
АДИГ.685622.047 |
1 |
Жгут |
АДИГ.685622.065 |
1 |
Жгут |
АДИГ.685623.042 |
1 |
Жгут |
АДИГ.685623.052 |
1 |
Жгут |
АДИГ.685623.053-04 |
1 |
Жгут |
АДИГ.685623.054 |
1 |
Жгут |
АДИГ.685623.055 |
1 |
Жгут |
АДИГ.685623.056 |
1 |
Жгут |
АДИГ.685623.073 |
1 |
Жгут |
АДИГ.685623.098 |
1 |
Жгут |
АДИГ.685623.099 |
1 |
Кабель USB |
АДИГ.685621.165 |
1 |
Кабель ИП-6 |
АДИГ.685621.183 |
1 |
Кабель АБКМ |
АДИГ.685621.184 |
1 |
Кабель АДСП-1 |
АДИГ.685621.185 |
1 |
Кабель CAN |
АДИГ.685621.186 |
1 |
Кабель клавиатуры |
АДИГ.685621.188 |
1 |
Кабель САN1 |
АДИГ.685621.202 |
1 |
Кабель САN2 |
АДИГ.685621.203 |
1 |
Кабель клавиатуры |
АДИГ.685621.280 |
1 |
Кабель ИП-ДС |
АДИГ.685621.283 |
1 |
Кабель АДСП-2, ЦСО |
АДИГ.685622.051 |
1 |
Кабель 3 |
АДИГ.685622.058 |
1 |
Кабель ИП2 |
КЖИС.685622.102 |
1 |
Кабель СП |
КЖИС.685623.004-01 |
1 |
Кабель ИП5 |
КЖИС.685623.091-03 |
1 |
Кабель RS4 |
КЖИС.685623.092 |
1 |
Кабель КМ-2 |
КЖИС.685623.122 |
1 |
Кабель СП-2 |
КЖИС.685625.134 |
1 |
Кабель УС |
КЖИС.685626.139-02 |
1 |
Кабель LVDS |
КЖИС.685669.004 |
1 |
Адаптер ДСП-1 Программное обеспечение |
КЖИС.00251-01 12 01 |
1 |
Адаптер ДСП-2 Программное обеспечение |
КЖИС.00326-02 12 01 |
1 |
Блок МИК-3 Программное обеспечение |
КЖИС.00319-20 12 01 |
1 |
Тестовая программа проверки технологического канала |
КЖИС.00346-01 12 02 |
1 |
ПРИЛОЖЕНИЕ В
(обязательное)
Общий вид и виды панелей
-

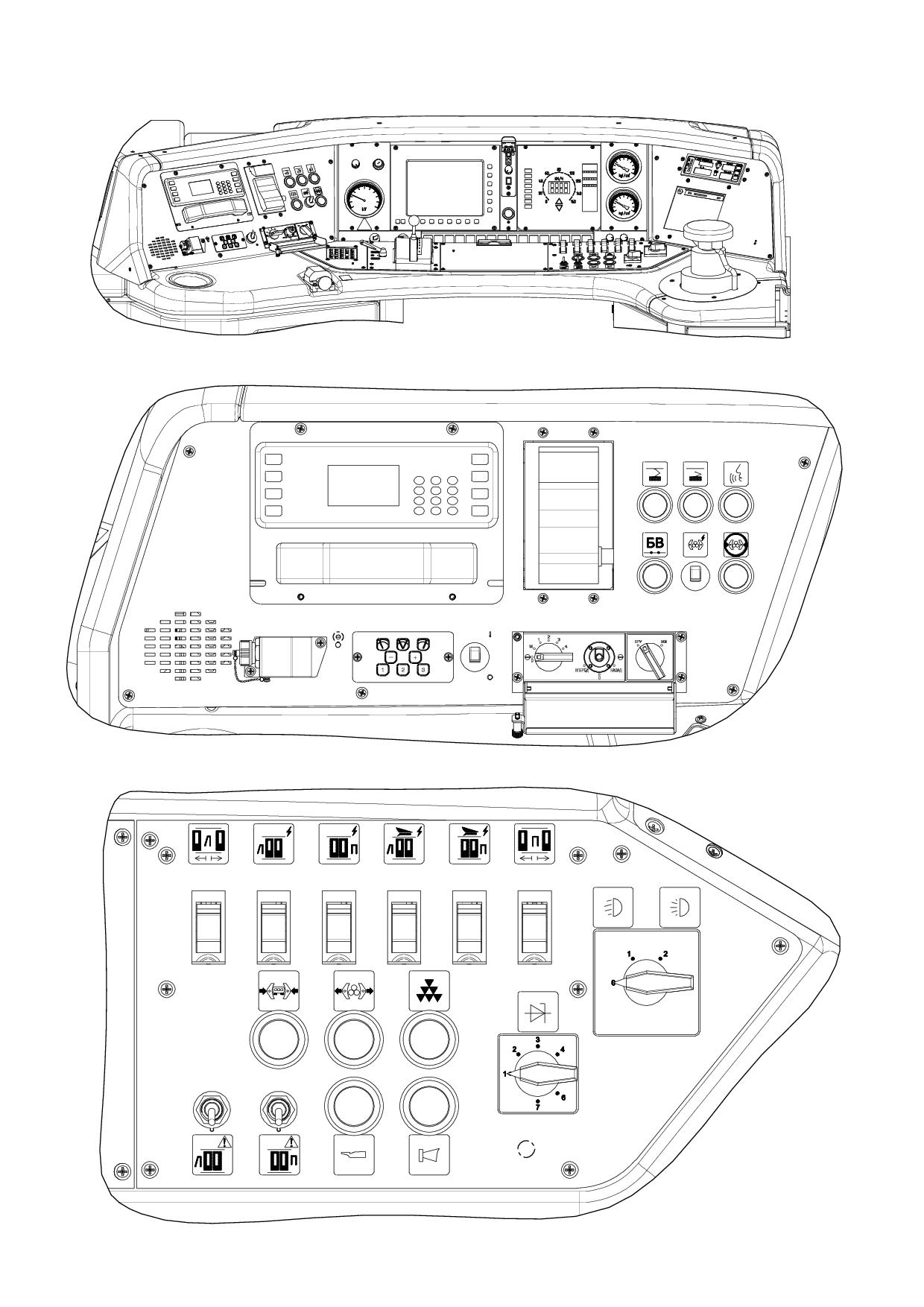

1 – панель 1
10 – столешница левая
2 – панель 2
11 – подножка помощника машиниста, педаль ТИФОН
3 – панель 3
12 – тумба средняя
4 – панель 4
13 – столешница правая
5 – панель 5
14 – подножка машиниста, педаль ТИФОН
6 – панель 6
15 – тумба правая
7 – панель 7
16 – крышка левая
8 – панель 8
17 – крышка правая
9 – тумба левая
Р исунок В.1 – Общий вид пульта для электропоезда ЭД4М
-
1 – панель 1
10 – столешница левая
2 – панель 2
11 – подножка помощника машиниста, педаль ТИФОН
3 – панель 3
12 – тумба средняя
4 – панель 4
13 – столешница правая
5 – панель 5
14 – подножка машиниста, педаль ТИФОН
6 – панель 6
15 –тумба правая
7 – панель 7
16 – крышка левая
8 – панель 8
17 – крышка правая
9 – тумба левая
Рисунок В.1а – Общий вид пульта электропоезда ЭД9М
1 − Кнопка СВИСТОК
2 – Кнопка ТИФОН
Рисунок В.2 – Вид панелей 1, 2, столешницы левой и тумбы левой
электропоездов ЭД4М, ЭД9М
Р исунок В.3 – Вид панели помощника машиниста (панель 2) для электропоездов ЭД4М, ЭД9М с ижевской радиостанцией
Р исунок В.3а – Вид панели помощника машиниста (панель 2) для электропоездов ЭД4М, ЭД9М с пензенской радиостанцией
Р исунок В.3б – Вид панели помощника машиниста (панель 2) для электропоездов ЭД4М, ЭД9М с воронежской радиостанцией
-

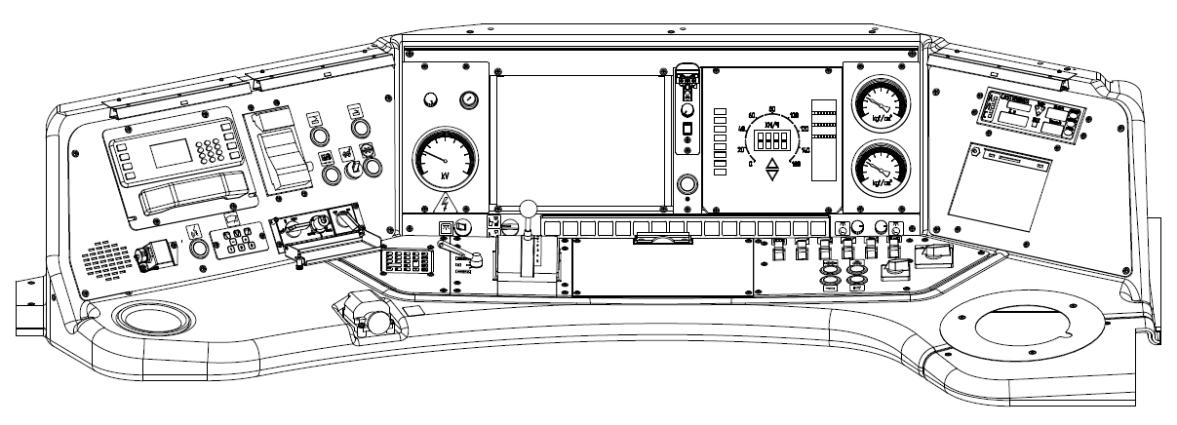

1 – панель управления (панель 3)
9 – плафон
2 – плафоны
10 – панель переключателей
3 – панель киловольтметра
11 – панель индикации
4 – блок ДС-1
12 – клавиатура выносная
5 – панель ЦСО
13 – блок БКМ
6 – блок БИЛ-УТ
14 – главная рукоятка БКМ
7 – панель манометров
15 – рукоятка реверса
8 – панель САУТ
Рисунок В.4 – Вид панели контроля управления электропоезда ЭД4М
-
1 – панель управления (панель 3)
9 – плафон
2 – плафоны
10 – панель переключателей
3 – панель киловольтметра
11 – панель индикации
4 – блок ДС-1
12 – клавиатура выносная
5 – панель ЦСО
13 – блок БКМ
6 – блок БИЛ-УТ
14 – главная рукоятка БКМ
7 – панель манометров
15 – рукоятка реверса
8 – панель САУТ
Р
исунок
В.4а – Вид панели контроля управления
электропоезда ЭД9М
-
1 – клавиша «Левый стеклоочиститель»
2 – клавиша «Стеклоомыватель»
3 – клавиша «Правый стеклоочиститель»
4 – клавиша «–» (уменьшение задержки работы обоих стеклоочистителей на 1 с)
5 – клавиша «+» (увеличение задержки работы обоих стеклоочистителей на 1 с)
6 – клавиша «1» (установка задержки 10 с)
7 – клавиша «2» (установка задержки 5 с)
8 – клавиша «3» (установка задержки 0 с – непрерывная работа)
Рисунок В.4б – Пленочная клавиатура БУСО для электропоездов ЭД4М, ЭД9М
Рисунок В.4в – Выносная клавиатура для электропоездов ЭД4М, ЭД9М
-

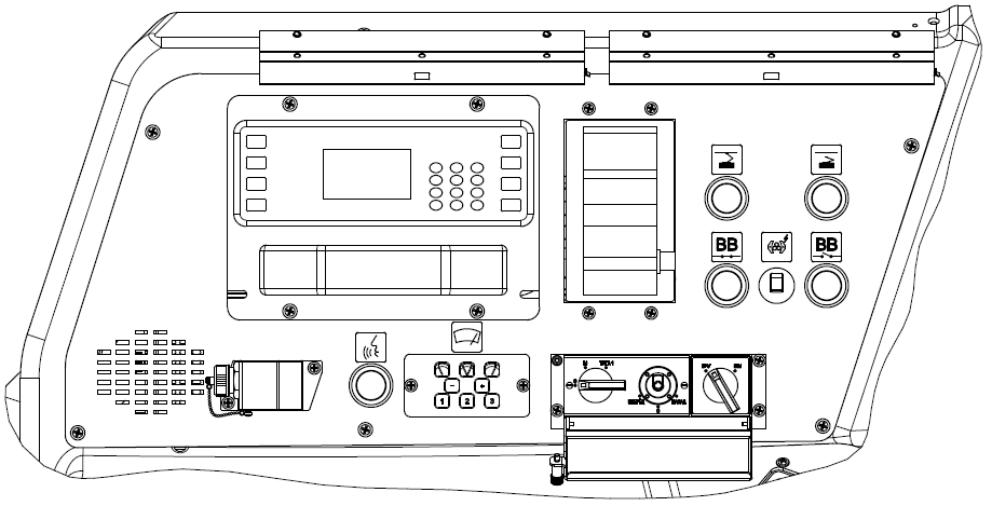

1 – кнопка токоприемник ПОДНЯТ
2 – кнопка ТОКОПРИЕМНИК ОПУЩЕН
3 – кнопка ПУСК СИО
4 – кнопка БВ
5 – тумблер ВКЛ. САУТ
6 – кнопка АВАРИЙНЫЙ ЭПТ
7 – блок резервного управления (БРУ)
8 – тумблер «БУСО»
9 – блок управления стеклоочистителем (БУСО)
1 0 – USB порт
Рисунок В.5 – Вид панели управления электропоезда ЭД4М с ижевской радиостанцией
-
1 – кнопка токоприемник ПОДНЯТ
2 – кнопка ТОКОПРИЕМНИК ОПУЩЕН
3 – кнопка БВ
4 – тумблер ВКЛ. САУТ
5 – кнопка АВАРИЙНЫЙ ЭПТ
6 – блок резервного управления (БРУ)
7 – блок управления стеклоочистителем (БУСО)
8 – кнопка ПУСК СИО
9 – USB порт
Рисунок В.5а – Вид панели управления электропоезда ЭД4М
с пензенской радиостанцией
-
1 – кнопка токоприемник ПОДНЯТ
2 – кнопка ТОКОПРИЕМНИК ОПУЩЕН
3 – кнопка БВ
4 – тумблер ВКЛ. САУТ
5 – кнопка АВАРИЙНЫЙ ЭПТ
6 – блок резервного управления (БРУ)
7 – блок управления стеклоочистителем
8 – кнопка ПУСК СИО
9 – USB порт
Рисунок В.5б – Вид панели управления электропоезда ЭД4М
с воронежской радиостанцией
-
1 – кнопка токоприемник ПОДНЯТ
2 – кнопка ТОКОПРИЕМНИК ОПУЩЕН
3 – кнопка ОТКЛ. ВВ
4 – тумблер ВКЛ. САУТ
5 – кнопка ВОЗВРАТ ЗАЩИТЫ
6 – блок резервного управления (БРУ)
7 – блок управления стеклоочистителем (БУСО)
8 – кнопка ПУСК СИО
9 – USB порт
Рисунок В.5в – Вид панели управления электропоезда ЭД9М
-
1 – регулятор яркости «Подсветка прибора
2 – ключ «Вкл. управления»
3 – вольтметр
Рисунок В.6 – Вид панели киловольтметра
-

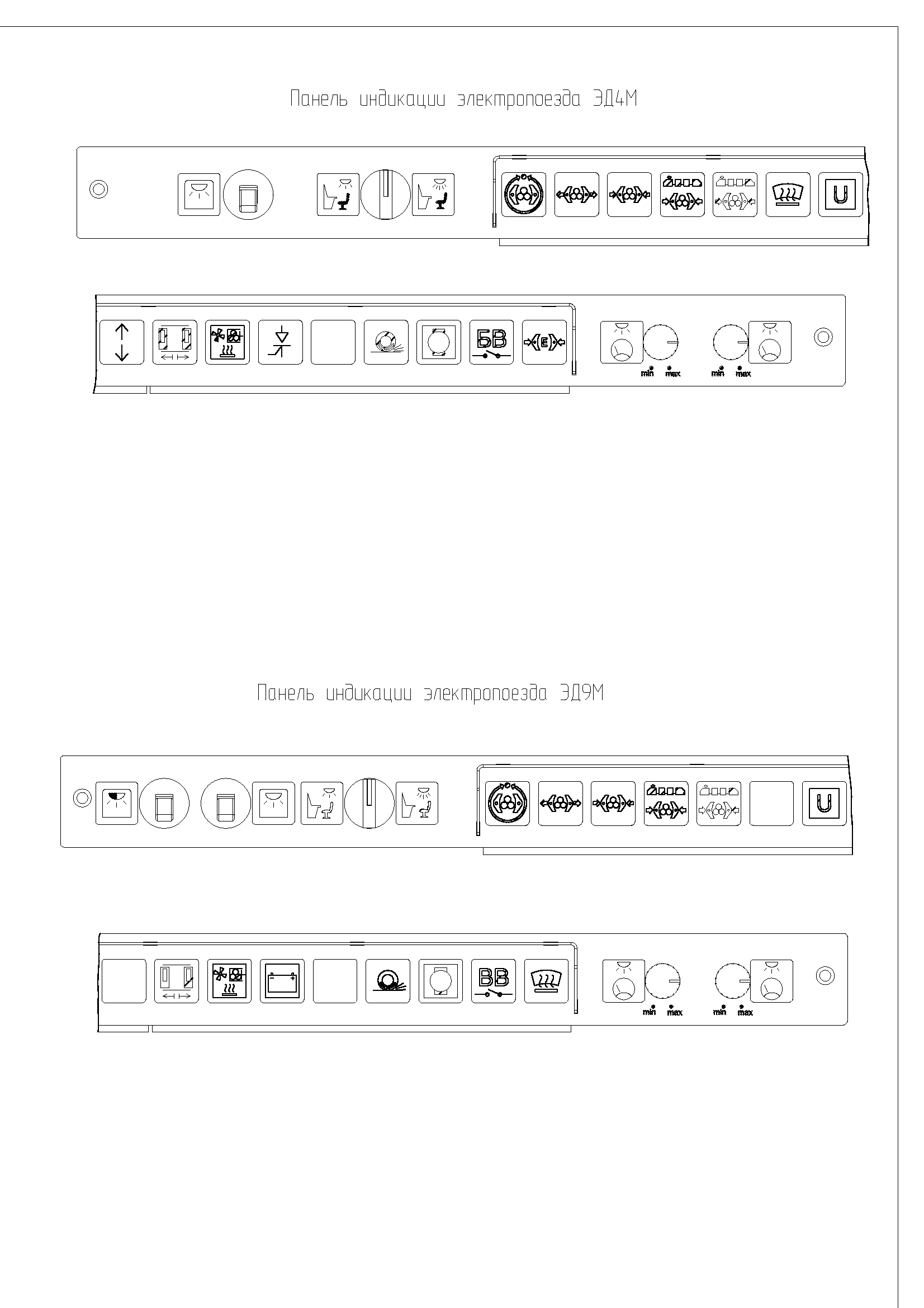

1
− тумблер ОСВЕЩЕНИЕ КАБИНЫ ТУСКЛОЕ
2
− положение переключателя ОСВЕЩЕНИЕ ПУЛЬТА ТУСКЛО
3
− положение переключателя ОСВЕЩЕНИЕ ПУЛЬТА ЯРКО
4
− индикатор КОНТР
5
− индикатор ОТПУСК
6
− индикатор ТОРМ
7
− индикатор СОТ
8
− индикатор СОТ-Х
9
− индикатор ОБОГРЕВ ОКОН
10
− индикатор РН (реле напряжения)
11
− индикатор ХОД
12
− индикатор ДВЕРИ
13
− индикатор ВСПОМ ЦЕПИ
14
− индикатор ПРЕОБРАЗОВАТЕЛЬ
15
− индикатор резервный
16
− индикатор РБ (реле боксования)
17
− индикатор ЛКи Т
1 8
− индикатор БВ
19
− индикатор ТОРМОЖ ЭД
20
− регулятор яркости «Регулировка яркости свечения индикаторов»
21
− регулятор яркости «Подсветка приборов» (манометров)
Рисунок В.8 – Панель индикации электропоезда ЭД4М
-
1
− тумблер ОСВЕЩЕНИЕ КАБИНЫ ТУСКЛОЕ
2
− тумблер ОСВЕЩЕНИЕ КАБИНЫ ЯРКОЕ
3
− положение переключателя ОСВЕЩЕНИЕ ПУЛЬТА ТУСКЛО
4
− положение переключателя ОСВЕЩЕНИЕ ПУЛЬТА ЯРКО
5
− индикатор КОНТРОЛЬ
6
− индикатор ОТПУСК
7
− индикатор ТОРМ
8
− индикатор СОТ
9
− индикатор СОТ-Х
10
− индикатор резервный
11
− индикатор НС (напряжение сети 25 кВ)
12
− индикатор резервный
13
− индикатор ДВЕРИ
14
− индикатор ВСПОМ ЦЕПИ
15
− индикатор Зарядный агрегат
16
− индикатор резервный
17
− индикатор РБ
18
− индикатор ЛК
19
− индикатор ВВ
2 0
− индикатор ОБОГРЕВ ОКОН
21
− регулятор яркости «Регулировка яркости свечения индикаторов»
22
− регулятор яркости «Подсветка приборов» (манометров)
Рисунок В.8а − Панель индикации электропоезда ЭД9М
-
1
− тумблер ДВЕРИ ЛЕВЫЕ
2
− тумблер Питание ДВЕРЕЙ ПОМ. ЛЕВЫЕ
3
− тумблер ПИТАНИЕ ДВЕРЕЙ ПОМ. ПРАВЫЕ
4
− тумблер ПИТАНИЕ ДВЕРЕЙ МАШ. ЛЕВЫЕ
5
− тумблер ПИТАНИЕ ДВЕРЕЙ МАШ. ПРАВЫЕ
6
− тумблер ДВЕРИ ПРАВЫЕ
7
− переключатель в положении прожектор ТУСКЛО
8
− переключатель в положении прожектор ярко
9
− переключатель УСТАВКА
10
− кнопка ПЕСОЧНИЦА
11
− кнопка ТИФОН
12
− кнопка СВИСТОК
13
− кнопка ОТПУСК
14
− кнопка ТОРМОЖЕНИЕ ПРИЦЕПНЫМИ ВАГОНАМИ
Рисунок В.9 − Панель переключателей электропоезда ЭД4М
-
1
− тумблер ДВЕРИ ЛЕВЫЕ
2
− тумблер Питание ДВЕРЕЙ ПОМ. ЛЕВЫЕ
3
− тумблер ПИТАНИЕ ДВЕРЕЙ ПОМ. ПРАВЫЕ
4
− тумблер ПИТАНИЕ ДВЕРЕЙ МАШ. ЛЕВЫЕ
5
− тумблер ПИТАНИЕ ДВЕРЕЙ МАШ. ПРАВЫЕ
6
− тумблер ДВЕРИ ПРАВЫЕ
7
− переключатель в положении прожектор ТУСКЛО
8
− переключатель в положении прожектор ярко
9
− переключатель УСТАВКА
10
− кнопка ПЕСОЧНИЦА
11
− кнопка ТИФОН
12
− кнопка СВИСТОК
13
− кнопка ОТПУСК
Рисунок В.9а − Панель переключателей электропоезда ЭД9М
-
1
− тумблер ДВЕРИ ЛЕВЫЕ
2
− тумблер Питание ДВЕРЕЙ ПОМ. ЛЕВЫЕ
3
− тумблер ПИТАНИЕ ДВЕРЕЙ ПОМ. ПРАВЫЕ
4
− тумблер ПИТАНИЕ ДВЕРЕЙ МАШ. ЛЕВЫЕ
5
− тумблер ПИТАНИЕ ДВЕРЕЙ МАШ. ПРАВЫЕ
6
− тумблер ДВЕРИ ПРАВЫЕ
7
− переключатель в положении прожектор ТУСКЛО
8
− переключатель в положении прожектор ярко
9
− переключатель УСТАВКА
1
0− кнопка ПЕСОЧНИЦА
11
− кнопка ТИФОН
12
- кнопка ОТПУС
13
− кнопка СВИСТОК
14
− кнопка ТОРМОЖЕНИЕ ПРИЦЕПНЫМИ ВАГОНАМИ
15
- тумблер «РАЗРЕШАЮ ОТКРЫТЬ ДВЕРИ ПРАВЫЕ»
16
- тумблер «РАЗРЕШАЮ ОТКРЫТЬ ДВЕРИ ЛЕВЫЕ»
Рисунок В.9б − Панель переключателей электропоезда ЭД4М с исполнением пульта КЖИС.468367.020-35
-

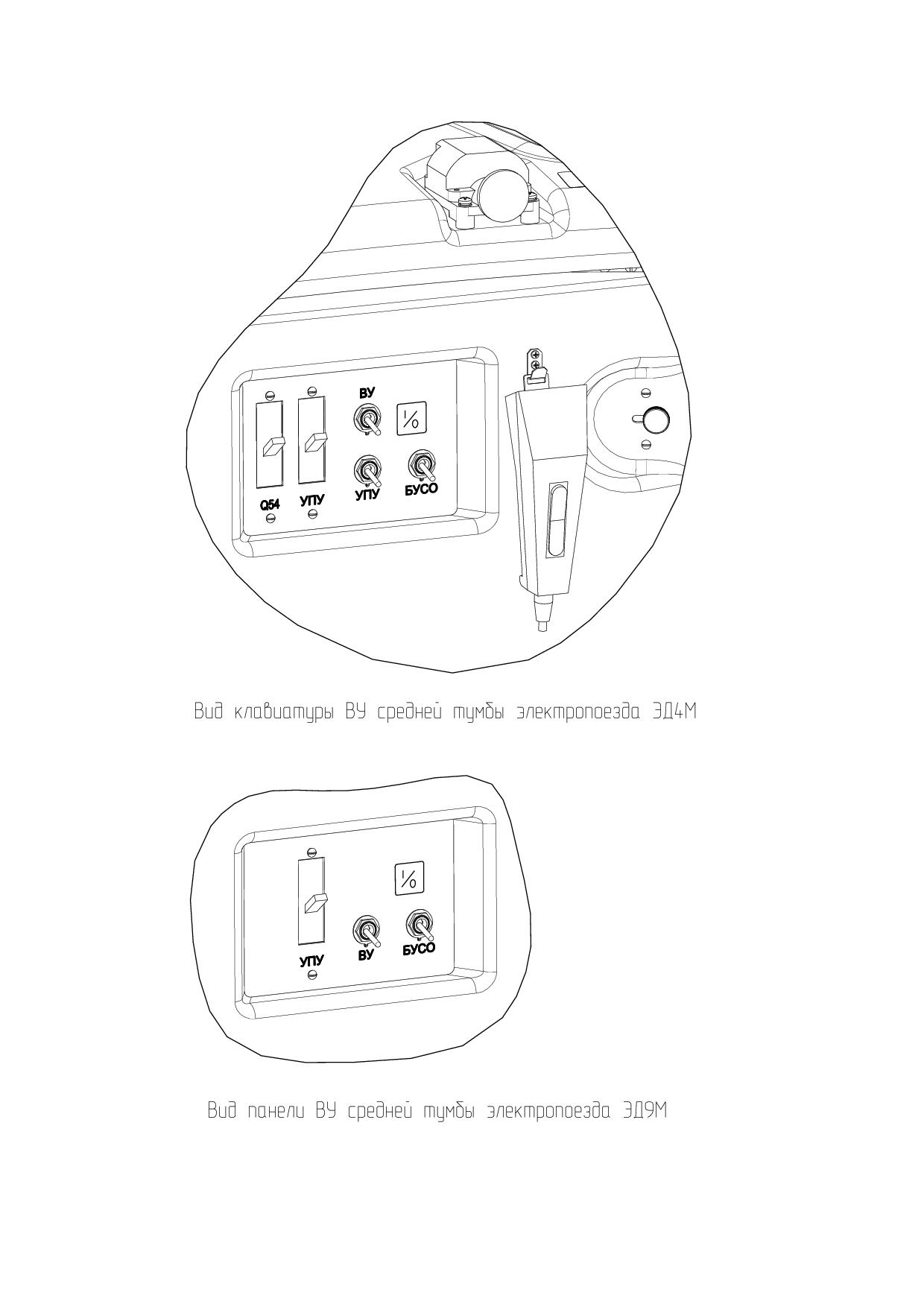

1 − автоматический выключатель «Q54»
2 − автоматический выключатель «УПУ»
3 − тумблер «ВУ»
4 − тумблер «УПУ»
Рисунок В.10 − Вид панели ВУ средней тумбы электропоезда ЭД4М
-
1 − автоматический выключатель «УПУ»
2 − тумблер «ВУ»
3 – тумблер «БУСО»
Рисунок В.10а − Вид панели ВУ средней тумбы электропоезда ЭД9М
Рисунок В.11 − Вид панели 8 электропоездов ЭД4М и ЭД9М
Рисунок В.12 − Расположение ПУ САУТ в левой тумбе для электропоездов ЭД4М и ЭД9М
-
1
− фильтр
2
− формирователь управляющих сигналов ФУС
3
− блок МИК-3
4
− шлюз CАN
5
− регулятор тока
6
− рама
7
− рейка WAGO (верхняя)
8
− рейка WAGO (нижняя)
9
− панель ВУ
Рисунок В.13 − Вид средней тумбы без передней дверцы при открытых рамах
электропоезда ЭД4М, ЭД9М
