Варикапы.

Это полупроводниковые диоды, в которых используется зависимость емкости р-n перехода от обратного напряжения.

Он предназначен для применения в качестве элемента с электрически управляемой емкостью. Обычно изготавливаются из Si.

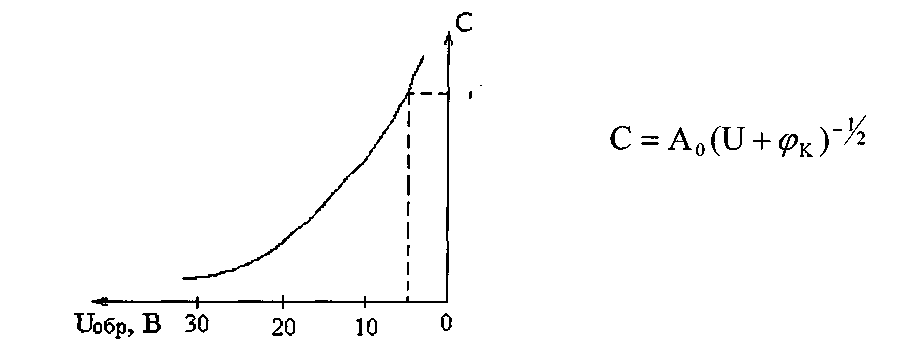

Зависимость емкости от обратного напряжения имеет вид:

Основными параметрами являются:

1. С_в- общая емкость варикапа, которая фиксируется при U_oбp⁼ 2 -:- 5 В.

2. К_с- коэффициент перекрытия по емкости:

Кс = C_max/C_min Для большинства варикапов С_в = 10 -:- 500 пФ;

К_с = 5 -:- 20.

Применяются в системах дистанционного управления и других случаях.

Светодиоды (инжекционные).

Инжекционные светодиоды- это п/п диоды, в которых предусмотрена возможность вывода светового излучения из области р-n перехода (сквозь прозрачное окно в корпусе). Относятся к электролюминесцентным источникам света.

Принцип действия основан на выделении энергии в виде квантов света при переходе возбужденного электрона на более низкий энергетический уровень и рекомбинации носителей заряда (электрон и дырка).

При приложении к диоду U_ПР устанавливается ток I_ПР, причем это сопровождается в области р-n перехода интенсивной излучательной рекомбинацией носителей.. этот вид рекомбинации существует в п/п, имеющих узкую ширину запрещенной зоны.
