2.2.4. Выбор аналогов микросхем.
Микросхемы, используемые в схеме аналогов не имеют.
2.2.5. Выбор аналогов транзисторов.
Транзисторы,
используемые в схеме аналогов не
имеют.
2.2.6 Выбор аналогов диодов.
Диоды, используемые в схеме аналогов не имеют.
2.2.9 Выбор катушек индуктивности. Оригинальные катушки индуктивности выбираются по величине индуктивности.
3. Конструкторско-технологическая часть

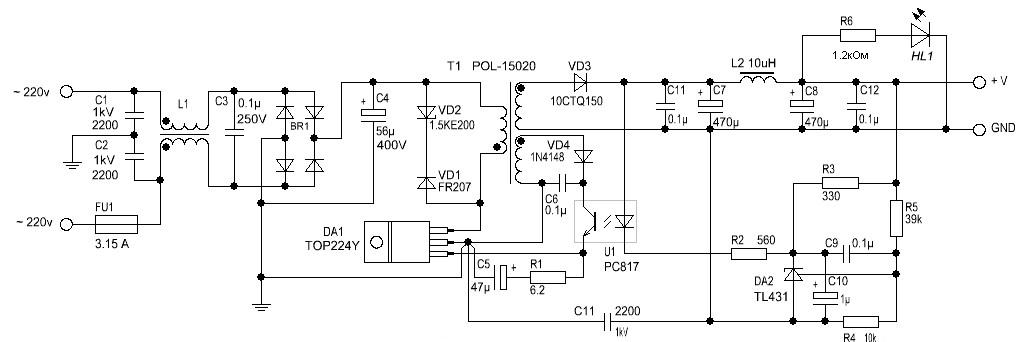

Описание конструкции источника питания телевизора Sony kv-m1400k с точки зрения удобства выполнения рки работ.
Фото платы импульсного источника питания.
Для доступа к печатной плате источника питания достаточно снять верхнюю крышку. При этом конструкция доступна для проведения работ.
Печатная плата выполнена с односторонним видом монтажа. Легкая доступность к плате позволяет просто и удобно подготовить ее к техническому обслуживанию, ремонту, а так же легко установить плату в исходное положение. При ремонте все элементы монтажа удобны для замены а так же взаимозаменяемы, что позволяет изделию не нуждаться или минимально нуждаться в регулировке при замене какого либо радиоэлемента.
Учитывая нижесказанное можно считать конструкцию технологичной с точки зрения удобства проведения РКИ – работ.
3.2.Обоснование схемы технологического процесса рки работ.
В операции РКИ работ входят: подготовка рабочего места к работе, ремонт изделия, послеремонтная регулировка, проверка параметров на соответствие техническим требованиям и испытания работоспособности.
Подготовительная операция всегда является первой, она включает в себя включение приборов в сеть, подготовка их к работе, подготовка инструмента, подбор комплектующих радиоэлементов.
Далее осуществляется ремонт изделия. Процесс ремонта включает в себя разборку изделия, диагностика неисправности и ее удаление.
Регулировка изделия выполняется после ремонта, при этом устанавливаются и контролируются требуемые выходные параметры. Регулировка выполняется строго в логической последовательности с использованием всех построечных или подгоночных элементов.
Операция контроля параметров осуществляется в соответствии с техническими требованиями.
В заключении проводятся испытания. Они сводятся к механическим и электрическим прогонам.
Исходя, из выше перечисленного схема технологического процесса имеет вид:
Рисунок 1 Схема технологического процесса.
3.3 Выбор метода рки работ
При выполнении РКИ работ могут быть использованы следующие методы:
Метод прямых измерений.
Заключается в непосредственном измерении регулируемых и контролируемых величин. В этом случае погрешность измерения определяется погрешностью самого прибора и при правильном выборе прибора может быть небольшой.
Метод косвенных измерений.
Метод косвенных измерений применим, когда невозможно применить метод прямых измерений, при этом он малопроизводительный и у него большая погрешность измерения. Он заключается в том что искомая величина определяется из математического выражения или другим методом при этом исходными данными являются значением другой величины связанной с искомой
Метод сравнения.
Имеет образцовое изделие. На вход образцового и регулируемого изделия подают один и тот же сигнал. К выходу изделия подключают один и тот же прибор. Регулировку проводят до тех пор, пока показания на выходе изделия не будут одинаковыми. Этот метод производителен при массовом методе. Широко применяется в серийном производстве.
Метод замещения.
Так же имеет образцовое изделие, в нем какой либо собственный модуль отключается, а вместо него один за другим подключаются регулируемые модули. Регулировка проводится до тех пор, пока параметры не будут в норме. Данный метод применяется в серийном производстве.
В нашем случае надо контролировать выходные напряжения и уровни пульсаций.
Все вышеперечисленное можно выполнить методом прямых измерений.
