5.1 Расчёт убежища
Проектируется убежище малой вместимости 4-го класса встроенного типа с 5 фильтровентиляционными комплексами ФВК-1 на 750 человек в соответствии со СНиПами.
Площадь основных помещений при двухъярусном расположении нар определяется по формуле:
,
где Nсм - количество человек в смене, 750 человек.
м2
Площадь вспомогательных помещений с учётом наличия автономных систем жизнеобеспечения и регенерации воздуха:
м2.
Общая площадь убежища определяется по формуле:
м2.
Принимаем ширину убежища равной 18 м, ориентировочная длина 18 м, сетка колонн - 6×6 м.
Устраиваем 3 выхода один через леснечную клетку 6×3 м два других оборудываем тамбурами 8 м2 при ширине дверного проема 0,8 м.
Площадь пункта управления Sуправ = 8 м2.
Пульт управления располагается рядом с основным ходом с количеством работающих человек равным 4.
В помещении для укрываемых размещаем 2 санитарный пост площадью 2 м2.
Площадь фильтровентиляционных камер зависит от количества комплектов. Один комплект рассчитан на 150 человек.
Камеру размещаем у наружных стен и через нее оборудываем аварийный выход. Размер тоннелей аварийного выхода – 0,9 × 1,3 м. Площадь фильтровентиляционных камер S = 24 м2
(5 комплекта).
Размещаем два помещение для продовольствия и воды площадью S = 17 м2.
Дизельная электростанция расположена у наружных стен. Вход в дизельную электростанцию оборудован тамбуром с двумя герметичными дверями, открывающимися в сторону убежища. Площадь станции S = 16 м2. Стены и перегородки изготовлены из несгораемых материалов с пределом огнестойкости не менее одного часа.
Сан. узлы для мужчин и женщин располагаем отдельно. Ход оборудован тамбуром, где размещается по четыре умывальника. В каждом сан. узле по 10 кабинок.
План убежеща показан на рисунке 4
|

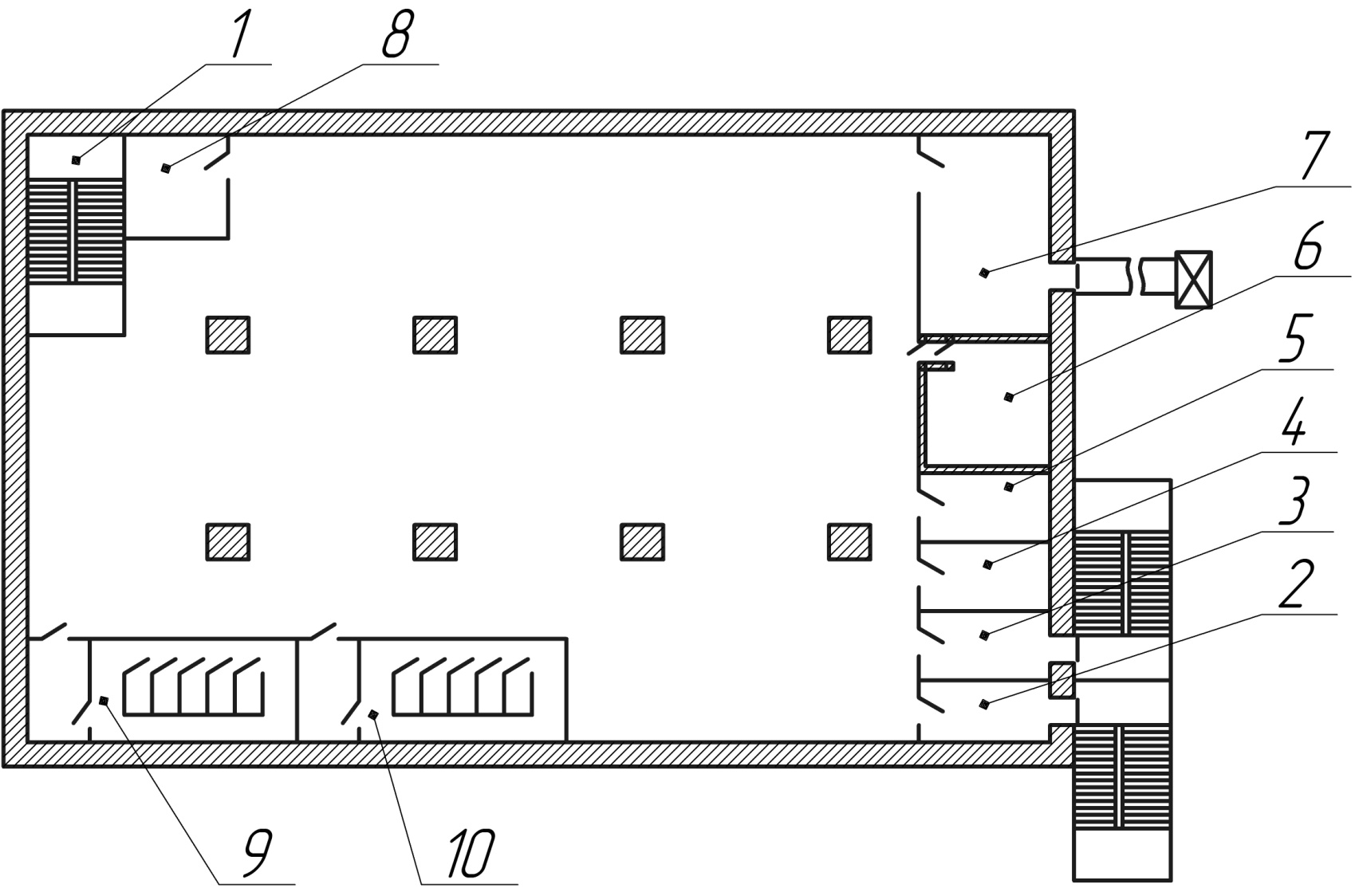

Рисунок 4 – План убежеща 1 – Вход в убежеше через лестнечную клетку; 2,3 – Вход в убежеще оборудованый тамбуром; 4 – Пункт упровления; 5,8 – Склад для припасов; 6 – Дизельная электростанция; 7 – Фильтровентялицеонное помещение; 9,10 – Мужской и женский туалет |
5. 2 Мероприятия по защите населения, рабочих и служащих.
К мераприятиям по защите населения относятся:
Проверка средств связи и сигнализации.
Оповещение населения, рабочих и служащих.
Оценка ситуации после аварии: зона заражения (А, Б, В, Г), уровень радиации, скорость ветра, время подхода облака к объекту.
Проверка готовности убежища (всех отсеков и их комплектации).
Выдача индивидуальных средств защиты.
Проверка гоотовности средств и работ по эвакуации рабоочих и служащих в загородную зону.
Проверка оборудования дежурных постов (защитные сооружения и надежная связь).
После снижения уровня радиации – ликвидация последствий ЧС, тушение и локализация пожаров.
Розыск пострадавших, оказание первой медицинской помощи, санитарная обработка людей с обеззараживанием их одежды, дезактивация территории, зданий, сооооружений и транспорта.
Действия населения, оказавшегося в районе радиоактивного заражения, сводится к следующим правилам:
Укрываться в жилых домах или случайных помещениях.
Принять меры защиты от проникновения в дом или квартиру радиоактивных веществ с воздухом (закрыть форточки, вентиляционные люки, отдушины, уплотнить рамы, дверные проемы).
Создать запас питьевой воды, подготовить простейшие средства санитарного назначения (мыльный раствор для обработки рук).
Начать готовиться к возможной эвакуации.
Подготовить документы и деньги, предметы первой необходимости, лекарства, к которым часто обращаетесь, минимум белья и одежды (1-2 смены), собрать запас имеющихся консервированных продуктов на 2-3 суток. Все упаковывается в полиэтиленовые пакеты или мешки.
Соблюдать правила безопасности и личной гигиены:
использовать в пищу только консервированное молоко и пищевые продукты, хранившиеся в закрытых помещениях;
не пить молоко от коров, которые продолжают пастись на загрязненной территории;
тщательно мыть руки перед едой и полоскать рот 0.5% питьевой соды;
не пить воду из открытых источников и водопроводов после официального объявления о радиационной опасности, колодца накрыть пленкой или крышкой;
избегать длительных передвижений по загрязненной территории, по пыльной дороге или по траве, воздержаться от купания в ближайших водоемах;
не принимать пищу на открытых участках местности;
не пить, не курить;
не работать без рукавиц;
использовать противогазы и другие средства защиты при работе на зараженной территории.
В случае передвижения по открытой местности следует использовать подручные средства защиты:
органов дыхания: прикрыть рот и нос смоченным водой ватно-марлевыми повязками, носовыми платками, полотенцем или любой частью одежды;
кожного и волосяного покрова: прикрыться любыми предметами одежды, головными уборами, косынками, накидками, перчатками, рекомендуется надеть резиновые сапоги.
Для успешного проведения спасательных работ в очаге поражения проводятся неотложные работы:
Прокладка колонных путей и устройство проездов (проходов) в завалах и на зараженных участках.
Локализация аварии на коммунально-энергетических и технологических сетях.
Укрепление или обрушение угрожающих обвалом конструкций зданий (сооружений) на путях движения к участникам проведения работ. При возникновении ЧС на химически опасном объекте с выбросом СДЯВ:
а) при наличии времени:
оповестить рабочих и служащих об угрозе возникновения;
организовать эвакуацию рабочих, служащих;
провети безаварийную остановку производства;
в местах сбора предусмотреть медицинское обеспечение эвакуируемых;
о проведенном мероприятии доложить вышестоящему органу управления;
б) при отсутствии времени:
оповестить рабочих и служащих об аварии;
провести безаварийную остановку производства;
организовать дополнительные работы по герметизации служебных помещений;
подготовить к использованию имеющиеся простейшие и подручные средства защиты;
переместить рабочий персонал на верхнеи этажи (при выбросе хлора) или на нижние этажи (при выбросе аммиака);
включить радиационные приемники (радиоточку) на каналы местного вещания для прослушивания информации штаба ГО города (района, объекта);
организовать оказание первой медицинской помощи пострадавшим;
докладывать о складывающейся обстановке вышестоящему органу управления. При угрозе радиоактивного заражения территории дополнительно:
определить порядок проведения йодной профилактики рабочих, служащих;
уточнить расчет размещения рабочего персонала в защитных сооружениях, противорадиационных укрытиях;
подготовить простейшие средства защиты кожных покровов;
При получении информации о минировании объекта хозяйствования:
сообщить о чрезвычайном происшествии в УВД, штаб ГО района (города);
собрать расчетный состав объекта хозяйствования, проинформировать о сложившейся обстановке, определить место сбора вне объекта представителей администрации и материально ответственных лиц;
принять доклады подчиненных о завершении эвакуомероприятий;
организовать охрану объектов хозяйствования, исключить проникнове-ние посторонних лиц;
определить место нахождения группы управления (штаба ГО объекта хозяйствования), номер телефона. При возникновении пожара:
опоовестить рабочих и служащих о пожаре;
организовать эвакуацию людщей из зоны пожара;
оценить складывающуюся обстановку;
сообщить о пожаре в пожарную службу;
по возможности организовать эвакуацию материальных ценностей и их охрану;
о возникновении пожара и предпринятых мерах доложить вышестоящему органу управления;
Йодная профилактика.
